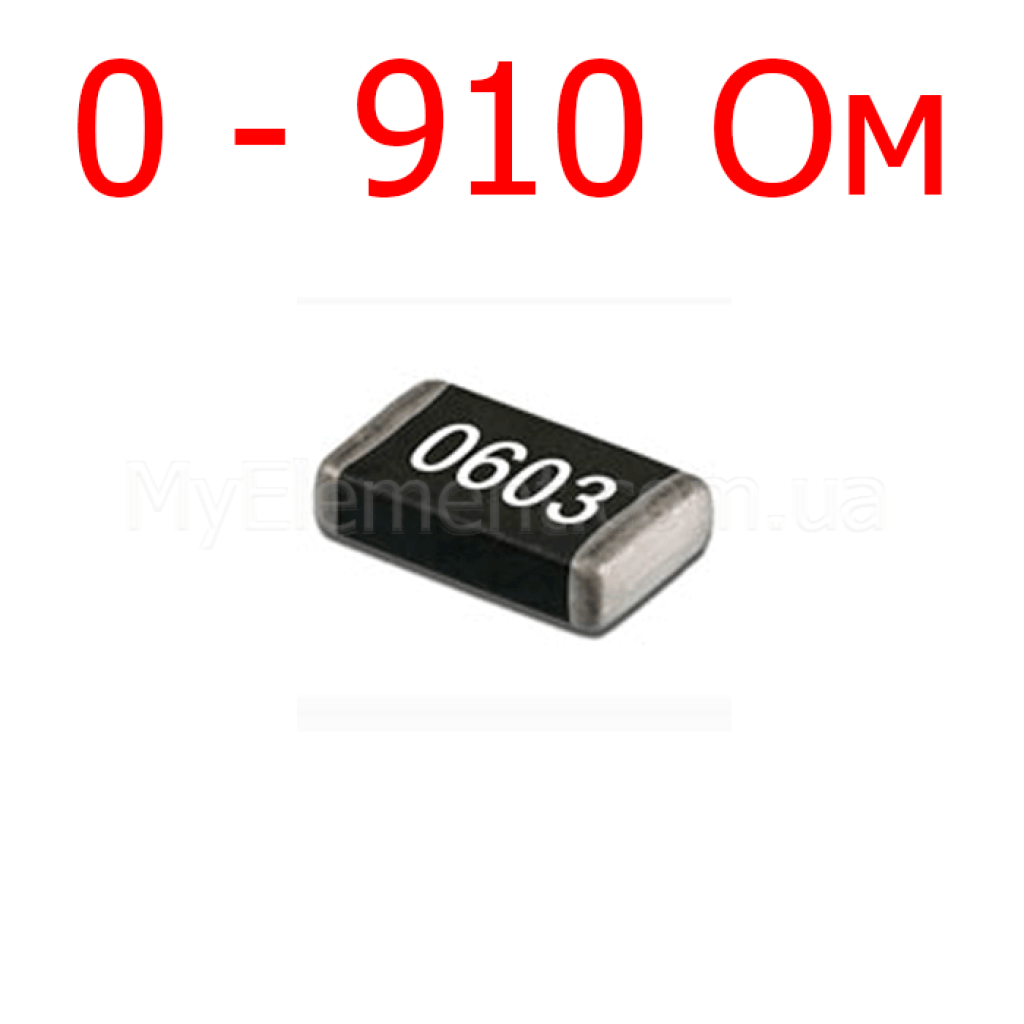

SMD резистор 0603 5% (0-910 Ом)

Name: SMD резистор 0603 5% (0-910 Ом)
Brand: Мій Проект
SKU: 5105
Price: 1.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5105

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5105

1.00 грн

Знайшли дешевше?

10 або більше 0.50 грн

100 або більше 0.25 грн

1000 або більше 0.15 грн

Опір *

Номінальна потужність:0.1 W

Нормований допуск:±5%

Опір:0 R - 910 Ом

Робоча температура:-55°C ... +125°C

Тип корпусу:0603

Тип резистора:Керамічний

Тип упаковки:Стрічка на котушці

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

SMD резистор 0603 5% (0-910 Ом)

Код товару: 5105

1.00 грн

Опис

Bourns CR0603 товстоплівковий SMD резистор 0603

Товстоплівковий чіп‑резистор у корпусі 0603 з допуском ±5% та номінальною потужністю 0.1 W, придатний для використання у компактних SMD‑схемах.

Основні переваги

Стабільна робота на 0.1 W

Номінальна потужність 0.1 W при 70°C для розміру 0603; дерейтинг до нульового навантаження при +155°C.

Надійні виводи

Тришарова термінація з нікелевим бар’єром покращує змочуваність при пайці та зменшує вилуговування.

Широкий діапазон опорів

Стандартні номінали від 1 Ω до 20 MΩ; доступний варіант 0 Ω (джампер) з опором ≤50 мΩ.

Параметри напруги

Максимальна робоча напруга для 0603 — 75 V; максимальна перенапруга — 150 V.

Ключові характеристики

Серія / Модель:	Bourns CR0603
Корпус:	0603 (1.6 × 0.8 мм)
Номінальна потужність (P70):	0.1 W
Нормований допуск:	±5%
Діапазон опорів серії:	1 Ω … 20 MΩ
0 Ω джампер:	R ≤ 50 мΩ (макс.)
ТКС (±5%):	10–99.9 Ω: ±300 ppm/°C; 100 Ω–10 MΩ: ±200 ppm/°C; 1–9.9 Ω: −200…+600 ppm/°C
Макс. робоча напруга:	75 V
Макс. перенапруга:	150 V
Робоча температура:	−55°C … +155°C (дерейтинг до 0 при +155°C)
Розміри корпусу 0603 (L × W × T):	1.60 ±0.10 × 0.80 ±0.10 × 0.45 ±0.10 мм
MSL (вологісна чутливість):	1

Детальні технічні параметри

Конструкція: товстоплівковий резистивний елемент на керамічній підкладці.
Термінування: тришарова з нікелевим бар’єром для кращої паяльної змочуваності.
Ряди номіналів: для ±5% — E24; для ±1% — E24/E96 (для сумісних виконань серії).
Рекомендований посадковий майданчик (0603): a = 0.70–0.90 мм; b = 2.00–2.20 мм; c = 0.80–1.00 мм.
Максимальні напруги для 0603: робоча 75 V; перенапруга 150 V.
Джампер 0 Ω: максимальний опір 50 мΩ (типові значення див. таблиці серії).

Примітка: параметри базуються на документації Bourns для CR Series (модель CR0603). Джерело: Bourns Datasheet (PDF).

Основні сфери застосування

Загальні SMD‑ланцюги на друкованих платах.
Дільники напруги, узгодження та формування сигналів.
Підтягувальні, шунтуючі та струмовизначальні резистори.

Сумісні позначення та альтернативи

Для заміни обирайте товстоплівкові чіп‑резистори у корпусі 0603 з допуском ±5%, номінальною потужністю 0.1 W та максимальною робочою напругою близько 75 V. Перевіряйте параметри у даташиті конкретної серії виробника.

Питання-відповіді (FAQ)

Яка номінальна потужність для корпуса 0603?

Для CR0603 — 0.1 W при 70°C із дерейтингом до нуля при +155°C.

Яка максимальна робоча напруга?

Максимальна робоча напруга для 0603 становить 75 V; максимальна перенапруга — 150 V.

Чи доступний варіант 0 Ω (джампер)?

Так, у серії передбачено 0 Ω з максимальним опором ≤50 мΩ.
