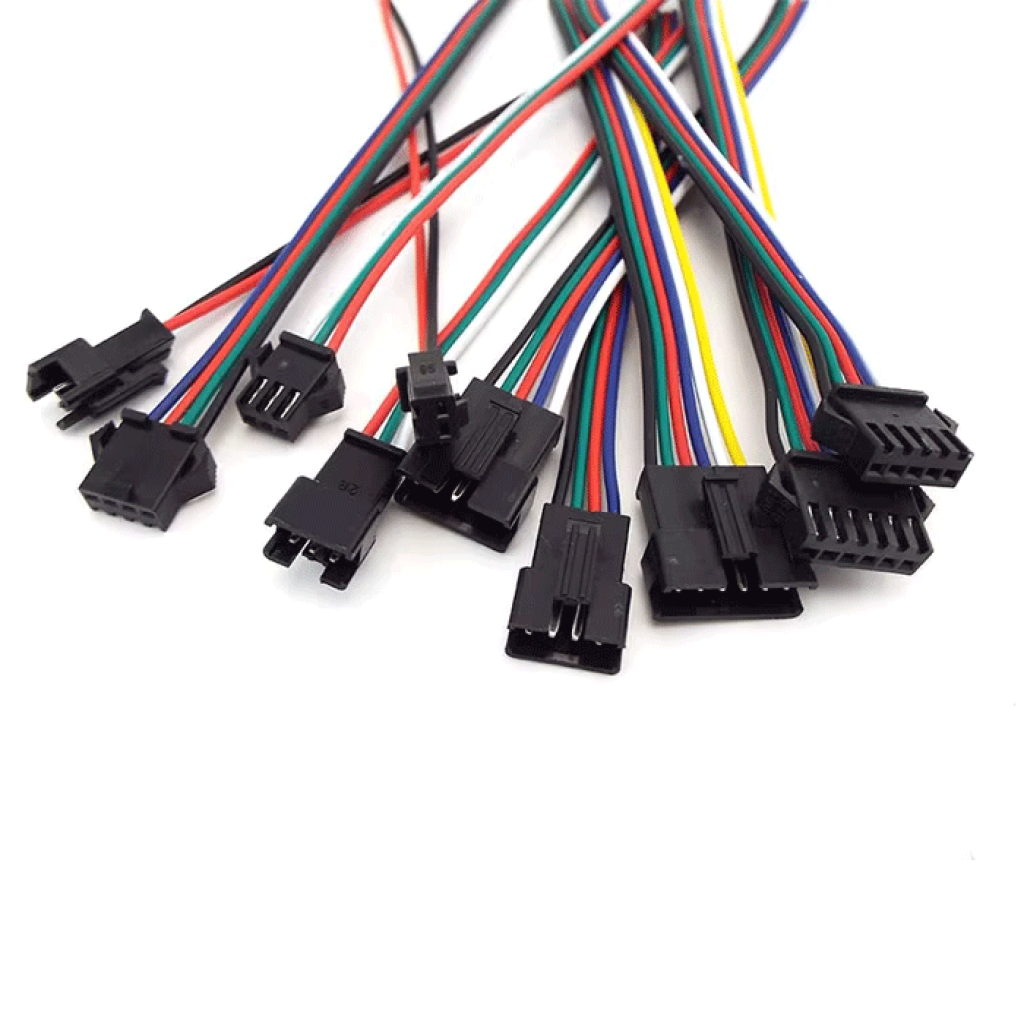

Коротко про JST-SM-4P
Парний чотириконтактний роз’єм на проводах

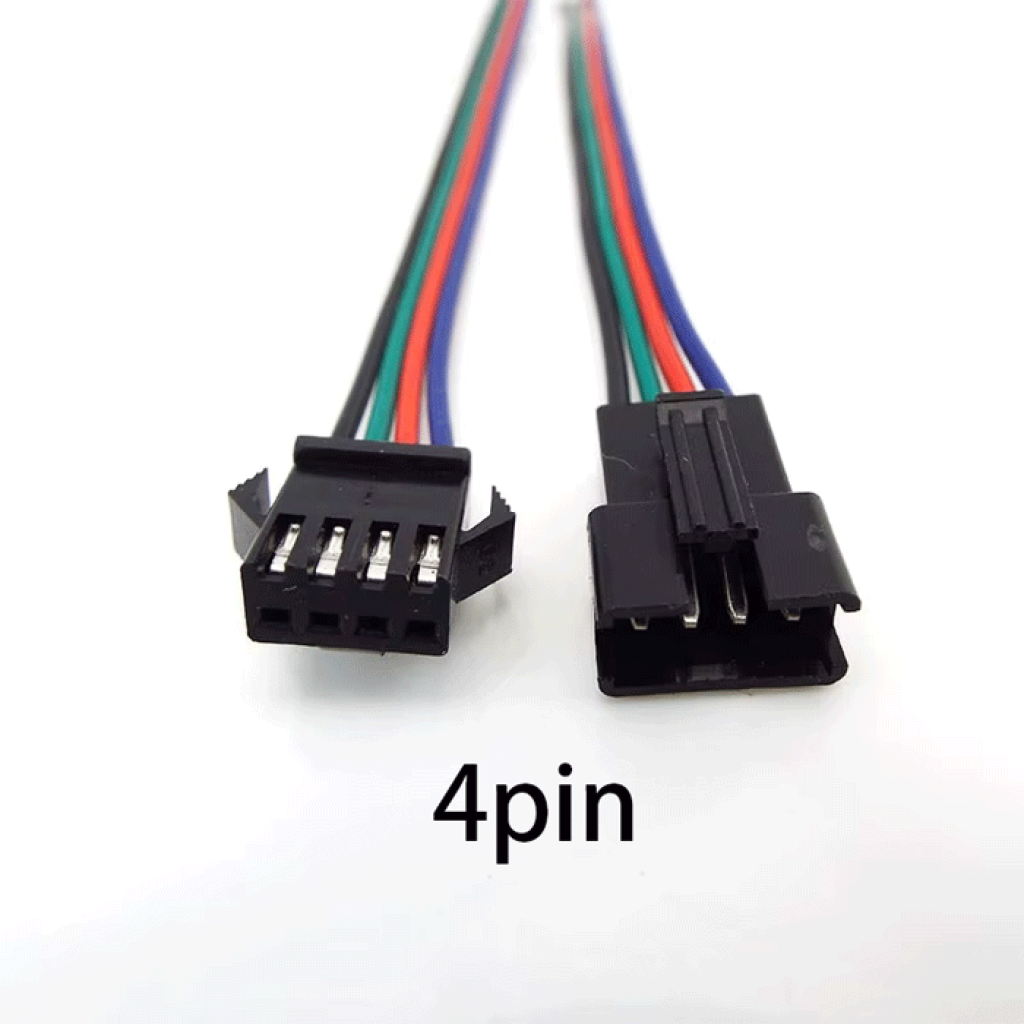

JST-SM-4P — комплект двох парних половин типу «тато-мама» для рознімного з’єднання чотирьох електричних ліній. Контакти вже встановлені в корпуси, а засувка утримує з’єднання без додаткового кріплення.
Ключові характеристики
- Тип
- роз’єм типу JST-SM, провід-провід
- Кількість контактів
- 4 pin
- Комплектація
- парні половини «тато-мама» з установленими проводами
- Довжина проводу
- 150 мм
- Калібр проводу
- 22 AWG
- Фіксація
- корпусна засувка
- Робоча температура
- −20…+85 °C
Детальний опис та особливості
Готове рознімне з’єднання
Обидві половини мають установлені контакти та відрізки проводу. Вільні кінці можна приєднати до джгута паянням або іншим способом, придатним для конкретного кола. Під час обслуговування вузол від’єднується через роз’єм без повторного розпаювання проводки.
Чотири лінії з власним призначенням
Корпус не задає функцію окремих контактів: це можуть бути лінії живлення, загальний провід і сигнали відповідно до схеми пристрою. Колір ізоляції зручний для маркування, але не гарантує полярність або порядок ліній, тому відповідність контактів потрібно перевірити мультиметром.
Механічна сумісність
Форм-фактор SM призначений для з’єднання провід-провід. Оригінальна серія JST SM має номінальний крок 2,5 мм, тому для підбору сторонньої половини звіряйте не лише значення кроку, а й кількість контактів, геометрію корпусу, ключ, засувку та орієнтацію контактів.[1] Стандартна штирьова гребінка 2,54 мм не є парною частиною цього комплекту.
Підійде / не підійде
Підійде
- для рознімного чотирипровідного з’єднання всередині низьковольтного електронного пристрою;
- для адресних LED-вузлів із чотирма лініями, якщо розпінування та геометрія роз’єму збігаються;
- для знімної панелі, датчика, контролера або іншого модуля, який потрібно від’єднувати під час обслуговування;
- коли потрібна готова парна збірка без окремого обтискання контактів.
Не підійде
- для прямого встановлення на стандартну штирьову гребінку 2,54 мм;
- для двох або трьох ліній без зайвих контактів — у такому разі зручніше вибрати парний JST-SM на 2 або 3 контакти;
- для вологого чи зовнішнього середовища без додаткового захисту — для таких умов краще підійде герметизований чотириконтактний комплект типу Deutsch DT;
- для силових або відповідальних кіл без підтвердженого допустимого струму всієї готової збірки.
Приклади застосування
Адресна світлодіодна лінія
Комплект можна встановити між чотирипровідною стрічкою WS2813 або WS2815 і джгутом контролера, якщо конкретна стрічка має сумісну механіку та такий самий порядок живлення, землі й сигнальних ліній.
Знімна панель керування
Чотири контакти можна призначити для живлення та сигналів панелі, яку потрібно періодично знімати з корпусу без відпаювання проводів.
Сервісний джгут у робототехніці
Парний роз’єм спрощує заміну датчика або внутрішнього модуля з чотирма лініями, якщо напруга, навантаження та розпінування відповідають схемі пристрою.
Підключення
Складіть карту контактів
На знеструмленому колі визначте функцію кожної з чотирьох ліній і продзвоніть відповідні позиції обох корпусів. Не призначайте плюс, мінус або сигнал лише за кольором проводу.
Приєднайте вільні кінці
З’єднайте проводи зі своїм джгутом придатним способом. Місця паяння або з’єднання можна ізолювати термоусаджувальною трубкою відповідного діаметра.
Перевірте коло
До підключення навантаження перевірте безперервність потрібних ліній, правильну полярність і відсутність короткого замикання між сусідніми контактами.
З’єднайте корпуси
Вставте парні половини до фіксації засувки. Для роз’єднання натискайте фіксатор і тягніть за корпуси, а не за проводи.
Комплектація
- одна парна збірка «тато-мама» на чотири контакти;
- установлені контакти та проводи завдовжки 150 мм, 22 AWG.
Обмеження та безпека
Не використовуйте в мережевих колах
Застосовуйте комплект у низьковольтній електроніці. Не підключайте його безпосередньо до електромережі або інших кіл, де помилка монтажу може створити небезпеку для людини.
Перевіряйте полярність і порядок ліній
Однакові кольори проводів або схожі корпуси не гарантують однакової розводки в різних джгутах. Переполюсування чи переставлені сигнали можуть пошкодити підключений пристрій.
Не визначайте струм лише за 22 AWG
Допустиме навантаження готового джгута залежить також від контактів, якості обтиску, температури та тривалості роботи. Якщо корпус або провід нагрівається, негайно знеструмте коло й перевірте навантаження та з’єднання.
Захищайте від вологи та натягу
Роз’єм не є герметичним. Експлуатуйте його в межах −20…+85 °C, закріплюйте джгут окремо та не передавайте механічне навантаження через місце входу проводів у корпус.
FAQ
Чи сумісний JST-SM-4P зі штирьовою гребінкою 2,54 мм?
Ні. Це роз’єм провід-провід із парними ключованими корпусами, а не корпус для стандартних штирів на друкованій платі.
Чи можна з’єднати комплект з іншим JST-SM-4P?
Лише після перевірки геометрії, ключа, засувки та розташування контактів. Найменший ризик несумісності дає використання двох комплектних половин.
Чи підійде роз’єм для WS2813 або WS2815?
Так, якщо конкретна стрічка або її джгут має чотири лінії, сумісний корпус і такий самий порядок контактів. Перед підключенням звірте маркування стрічки та продзвоніть кабель.
Чи можна визначити полярність за кольором проводів?
Ні. Колір використовуйте лише як допоміжне маркування після перевірки мультиметром і звірення зі схемою.
Документи та джерела
- J.S.T. Mfg. Co., Ltd., SM connector — Product Profile — конструкція провід-провід, номінальний крок 2,5 мм і механізм фіксації оригінальної серії JST SM.
