Кратко о JST-SM-4P
Парный четырёхконтактный разъём на проводах

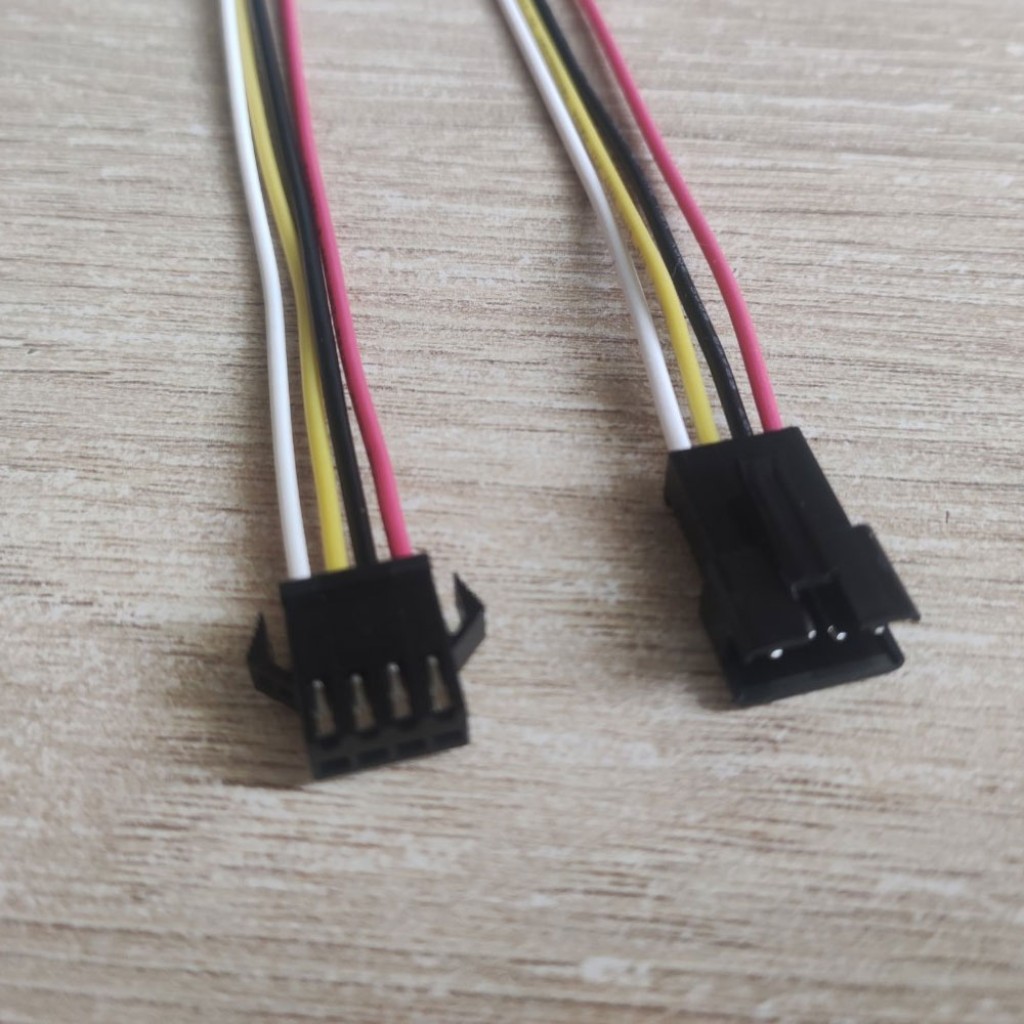

JST-SM-4P — комплект из двух парных половин типа «папа-мама» для разъёмного соединения четырёх электрических линий. Контакты уже установлены в корпуса, а защёлка удерживает соединение без дополнительного крепления.
Ключевые характеристики
- Тип
- разъём типа JST-SM, провод-провод
- Количество контактов
- 4 pin
- Комплектация
- парные половины «папа-мама» с установленными проводами
- Длина провода
- 150 мм
- Калибр провода
- 22 AWG
- Фиксация
- корпусная защёлка
- Рабочая температура
- −20…+85 °C
Подробное описание и особенности
Готовое разъёмное соединение
Обе половины имеют установленные контакты и отрезки провода. Свободные концы можно присоединить к жгуту пайкой или другим способом, подходящим для конкретной цепи. При обслуживании узел отсоединяется через разъём без повторного распаивания проводки.
Четыре линии со своим назначением
Корпус не задаёт функцию отдельных контактов: это могут быть линии питания, общий провод и сигналы в соответствии со схемой устройства. Цвет изоляции удобен для маркировки, но не гарантирует полярность или порядок линий, поэтому соответствие контактов необходимо проверить мультиметром.
Механическая совместимость
Форм-фактор SM предназначен для соединения провод-провод. Оригинальная серия JST SM имеет номинальный шаг 2,5 мм, поэтому при подборе сторонней половины сверяйте не только значение шага, но и количество контактов, геометрию корпуса, ключ, защёлку и ориентацию контактов.[1] Стандартная штыревая гребёнка 2,54 мм не является парной частью этого комплекта.
Подойдёт / не подойдёт
Подойдёт
- для разъёмного четырёхпроводного соединения внутри низковольтного электронного устройства;
- для адресных LED-узлов с четырьмя линиями, если распиновка и геометрия разъёма совпадают;
- для съёмной панели, датчика, контроллера или другого модуля, который необходимо отсоединять при обслуживании;
- когда нужна готовая парная сборка без отдельного обжима контактов.
Не подойдёт
- для непосредственной установки на стандартную штыревую гребёнку 2,54 мм;
- для двух или трёх линий без лишних контактов — в таком случае удобнее выбрать парный JST-SM на 2 или 3 контакта;
- для влажной или наружной среды без дополнительной защиты — для таких условий лучше подойдёт герметизированный четырёхконтактный комплект типа Deutsch DT;
- для силовых или ответственных цепей без подтверждённого допустимого тока всей готовой сборки.
Примеры применения
Адресная светодиодная линия
Комплект можно установить между четырёхпроводной лентой WS2813 или WS2815 и жгутом контроллера, если конкретная лента имеет совместимую механику и такой же порядок линий питания, земли и сигналов.
Съёмная панель управления
Четыре контакта можно назначить для питания и сигналов панели, которую необходимо периодически снимать с корпуса без отпаивания проводов.
Сервисный жгут в робототехнике
Парный разъём упрощает замену датчика или внутреннего модуля с четырьмя линиями, если напряжение, нагрузка и распиновка соответствуют схеме устройства.
Подключение
Составьте карту контактов
В обесточенной цепи определите функцию каждой из четырёх линий и прозвоните соответствующие позиции обоих корпусов. Не назначайте плюс, минус или сигнал только по цвету провода.
Присоедините свободные концы
Соедините провода со своим жгутом подходящим способом. Места пайки или соединения можно изолировать термоусадочной трубкой подходящего диаметра.
Проверьте цепь
До подключения нагрузки проверьте непрерывность нужных линий, правильную полярность и отсутствие короткого замыкания между соседними контактами.
Соедините корпуса
Вставьте парные половины до фиксации защёлки. Для разъединения нажимайте на фиксатор и тяните за корпуса, а не за провода.
Комплектация
- одна парная сборка «папа-мама» на четыре контакта;
- установленные контакты и провода длиной 150 мм, 22 AWG.
Ограничения и безопасность
Не используйте в сетевых цепях
Применяйте комплект в низковольтной электронике. Не подключайте его непосредственно к электросети или другим цепям, где ошибка монтажа может создать опасность для человека.
Проверяйте полярность и порядок линий
Одинаковые цвета проводов или похожие корпуса не гарантируют одинаковую разводку в разных жгутах. Переполюсовка или переставленные сигналы могут повредить подключённое устройство.
Не определяйте ток только по 22 AWG
Допустимая нагрузка готового жгута зависит также от контактов, качества обжима, температуры и продолжительности работы. Если корпус или провод нагревается, немедленно обесточьте цепь и проверьте нагрузку и соединение.
Защищайте от влаги и натяжения
Разъём не является герметичным. Эксплуатируйте его в пределах −20…+85 °C, закрепляйте жгут отдельно и не передавайте механическую нагрузку через место входа проводов в корпус.
FAQ
Совместим ли JST-SM-4P со штыревой гребёнкой 2,54 мм?
Нет. Это разъём провод-провод с парными ключованными корпусами, а не корпус для стандартных штырей на печатной плате.
Можно ли соединить комплект с другим JST-SM-4P?
Только после проверки геометрии, ключа, защёлки и расположения контактов. Наименьший риск несовместимости обеспечивает использование двух комплектных половин.
Подойдёт ли разъём для WS2813 или WS2815?
Да, если конкретная лента или её жгут имеет четыре линии, совместимый корпус и такой же порядок контактов. Перед подключением сверьте маркировку ленты и прозвоните кабель.
Можно ли определить полярность по цвету проводов?
Нет. Используйте цвет только как вспомогательную маркировку после проверки мультиметром и сверки со схемой.
Документы и источники
- J.S.T. Mfg. Co., Ltd., SM connector — Product Profile — конструкция провод-провод, номинальный шаг 2,5 мм и механизм фиксации оригинальной серии JST SM.
