Кратко о FY-12

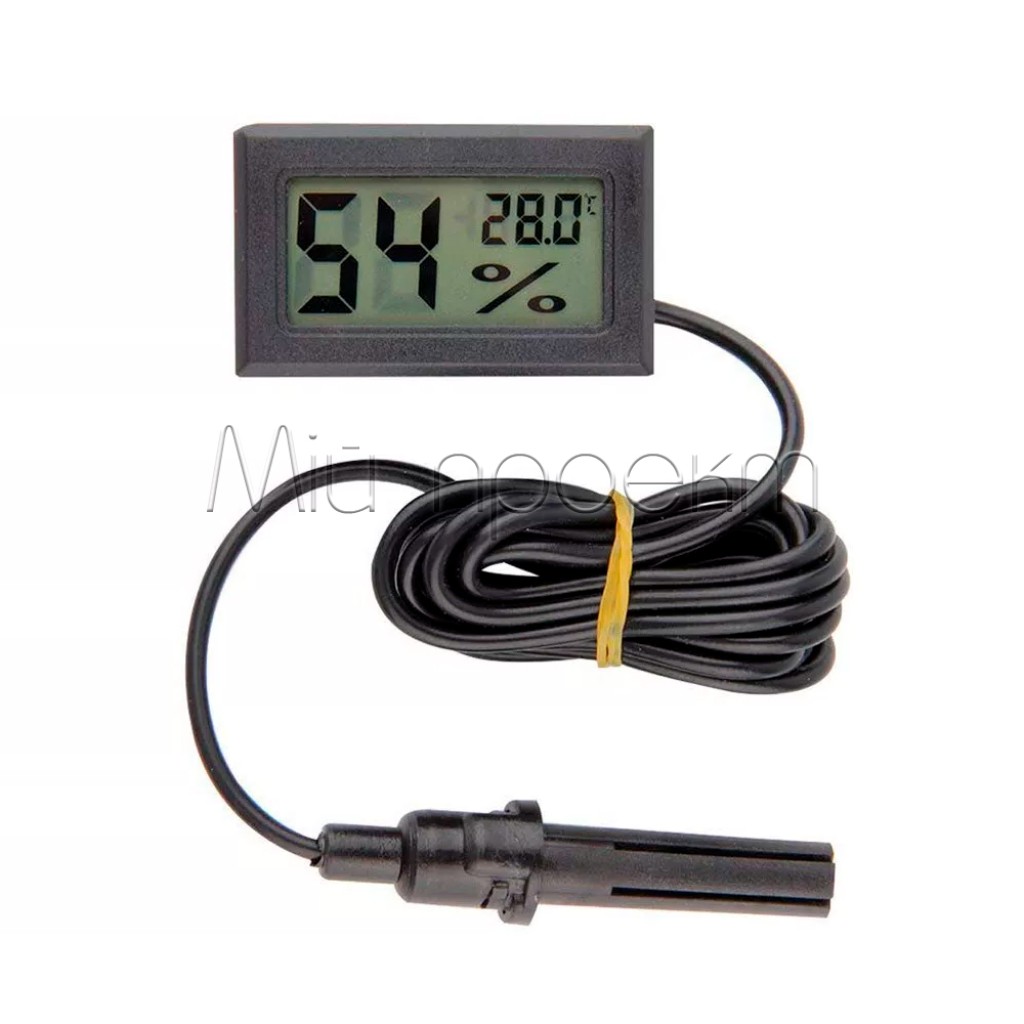

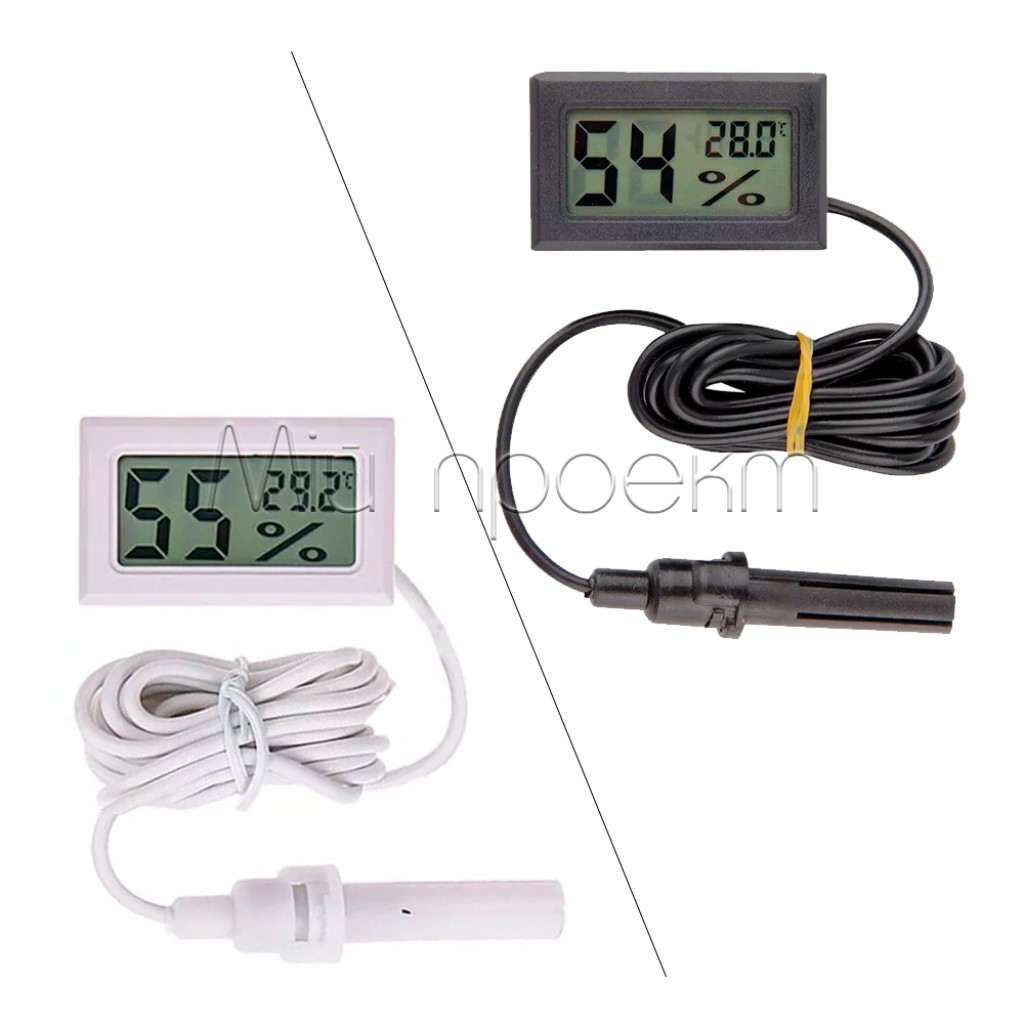

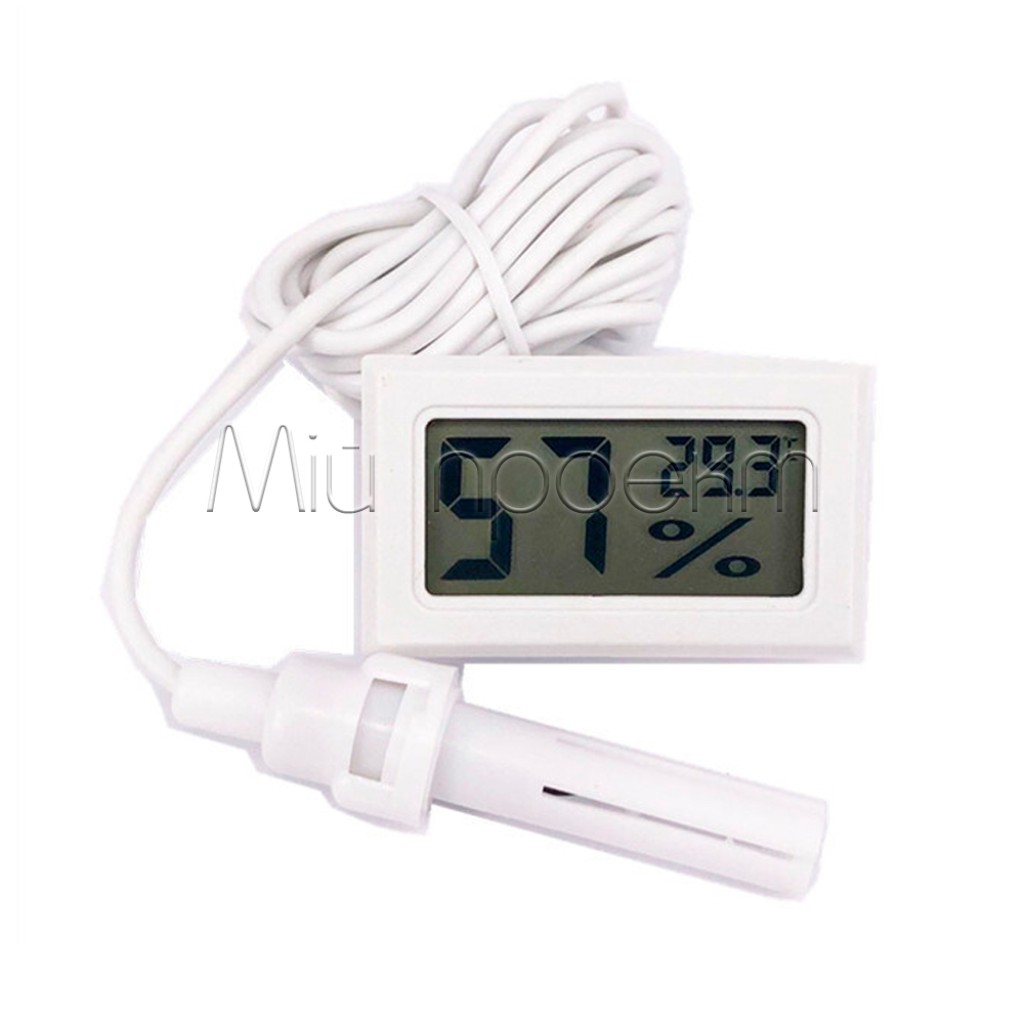

FY-12 — компактный цифровой термометр-гигрометр для одновременного визуального контроля температуры и относительной влажности. Прибор работает автономно от двух батареек AG13/LR44, оснащён выносным датчиком с кабелем 1,5 м и подходит для панельного монтажа.
Ключевые характеристики
- Модель
- FY-12
- Измеряемые параметры
- температура и относительная влажность
- Диапазон температуры
- −50…+70 °C
- Погрешность температуры
- ±1 °C при комнатной температуре
- Разрешение температуры
- 0,1 °C
- Диапазон влажности
- 10–99% RH
- Погрешность влажности
- ±5% RH
- Разрешение влажности
- 1% RH
- Период измерения влажности
- 10 с
- Рабочая температура дисплея
- −5…+50 °C
- Выносной датчик
- кабель 1,5 м
- Питание
- 1,5 В; 2 батарейки AG13/LR44, соединённые параллельно

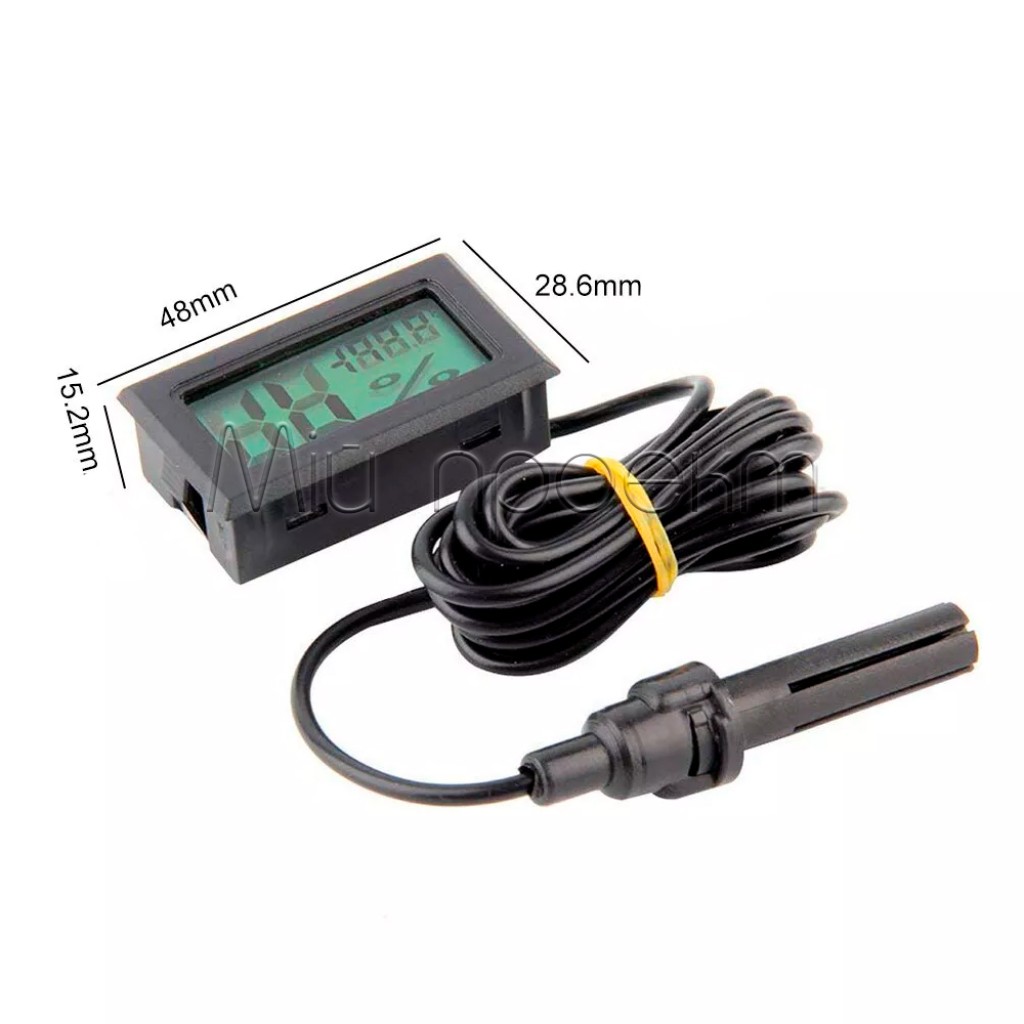

- Размеры корпуса
- 48 × 28,6 × 15,2 мм
- Размер дисплея
- 35,7 × 16,8 мм
- Монтажное отверстие
- 46 × 27 мм
- Вес
- 25 г без батареек
Подробное описание и особенности
Два показателя на одном дисплее
FY-12 одновременно отображает температуру и относительную влажность, поэтому состояние микроклимата можно оценить без переключения режимов. Прибор предназначен прежде всего для наглядного наблюдения: для процессов с автоматическим управлением, сигнализацией или журналированием необходимо отдельное оборудование.
Выносной датчик и размещение
Кабель длиной 1,5 м позволяет разнести дисплей и точку измерения температуры. Датчик следует размещать в характерной зоне, вдали от нагревателя, холодной стенки, прямых солнечных лучей, вентиляционного потока и капель воды. Если для проекта критично, где именно измеряется влажность, до стационарного монтажа проверьте реакцию показателя RH на изменение условий возле зонда и возле корпуса.
Панельная установка
Корпус 48 × 28,6 × 15,2 мм устанавливается в отверстие 46 × 27 мм. Перед вырезанием панели проверьте фактические размеры полученного прибора и оставьте место для батарейного отсека и кабеля. Если кабель проходит сквозь стенку камеры, проход необходимо герметизировать отдельно.
Подойдёт / не подойдёт
Подойдёт
- для визуального контроля микроклимата в комнате, шкафу или камере;
- для холодильного оборудования, когда датчик размещается внутри, а дисплей остаётся в пределах −5…+50 °C;
- для теплицы, террариума, инкубационной или сушильной камеры в качестве вспомогательного индикатора;
- для автономного панельного прибора без внешнего блока питания.
Не подойдёт
- для автоматического включения нагревателя, вентилятора, охладителя или увлажнителя;
- для журналирования данных, удалённого мониторинга или подключения к микроконтроллеру;
- для погружения зонда в воду или работы под брызгами без отдельной защиты;
- для измерений, требующих калибровки, сертифицированной точности или независимой аварийной сигнализации;
- для задач, где без предварительной проверки требуется гарантированное дистанционное измерение и температуры, и влажности именно в зоне зонда.
Примеры применения
Холодильная или морозильная камера
Выносной температурный датчик размещают в контролируемой зоне, а корпус с дисплеем оставляют снаружи. Так дисплей работает в своём диапазоне −5…+50 °C, даже когда температура возле датчика ниже.
Теплица или террариум
FY-12 позволяет видеть температуру и влажность без сложной системы автоматики. Прибор и кабель защищают от конденсата, опрыскивания и контакта с нагревательными элементами.
Шкаф, кладовая или жилая комната
Компактный дисплей подходит для периодического контроля условий хранения или бытового микроклимата. Для ответственных материалов показания дополнительно сверяют с подходящим контрольным прибором.
Установка и первый запуск

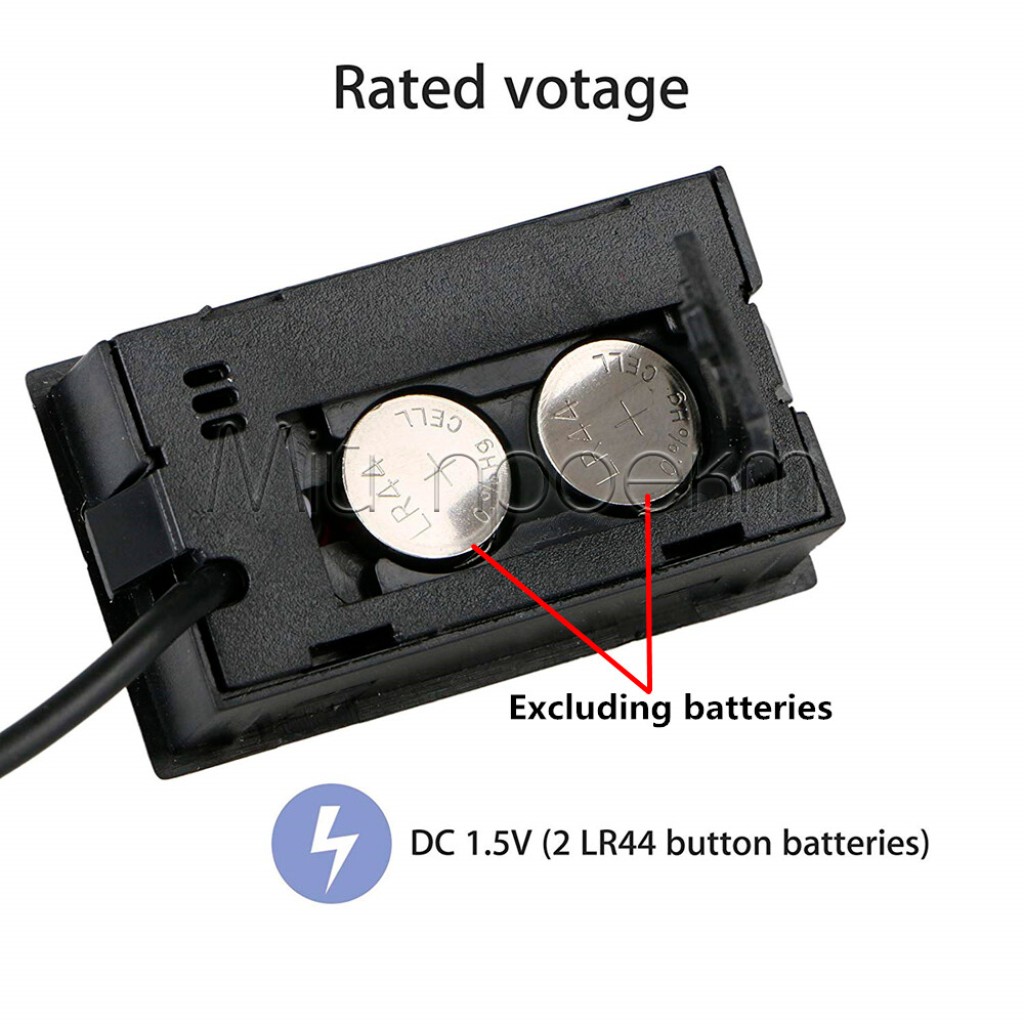

Установите батарейки
Используйте две батарейки AG13/LR44 и соблюдайте полярность, обозначенную в батарейном отсеке. Не подавайте на прибор внешнее напряжение вместо штатных элементов питания.
Проверьте показания
Оставьте FY-12 в стабильных условиях на 15–20 минут, а для ответственных задач сравните температуру и влажность с показаниями подходящего контрольного прибора.
Выберите точку контроля
Разместите датчик там, где температура соответствует состоянию объекта в целом. Не прижимайте его к холодной или горячей поверхности и не направляйте на него поток воздуха.
Подготовьте панель
Для встраивания ориентируйтесь на отверстие 46 × 27 мм, но перед вырезанием проверьте посадку по фактическому корпусу. Не зажимайте и не перегибайте кабель возле зонда.
Ограничения и безопасность
Не путайте диапазоны
Диапазон −50…+70 °C относится к измерению температуры. Корпус с дисплеем используйте только при температуре −5…+50 °C.
Не используйте как единственное средство контроля критического процесса
Для инкубации, содержания животных, хранения лекарств, пищевых продуктов или ценных материалов необходимы резервная проверка показаний и независимое оповещение о выходе параметров за допустимые пределы.
Защитите от воды и конденсата
FY-12 не предназначен для погружения в воду. Не допускайте попадания брызг и конденсата на корпус, батарейный отсек, кабель и зонд.
Учитывайте погрешность
Показания могут отличаться от контрольного прибора в пределах ±1 °C для температуры и ±5% RH для влажности. Не воспринимайте разрешение дисплея как признак более высокой фактической точности.
Альтернативы для автоматизации
Для цифрового считывания температуры и влажности микроконтроллером подойдёт датчик AHT10 с интерфейсом I²C; для него необходимы отдельный контроллер и дисплей либо другой способ вывода данных.
Для автоматического управления нагревателем или охладителем по температуре можно выбрать XH-W3001 для одного канала или STC-1000 для отдельных каналов нагрева и охлаждения. Эти терморегуляторы контролируют температуру, а не влажность.
FAQ
Можно ли оставить дисплей в морозильной камере?
Нет, если температура там ниже −5 °C. В холодной зоне размещайте выносной датчик, а корпус с дисплеем оставляйте снаружи в пределах −5…+50 °C.
Можно ли погружать зонд в воду?
Нет. Зонд и прибор не имеют подтверждённой защиты для погружения; их необходимо беречь от воды, брызг и конденсата.
Управляет ли FY-12 нагревателем или увлажнителем?
FY-12 используется для отображения температуры и влажности. Для автоматического переключения оборудования необходим отдельный терморегулятор или контроллер влажности.
Какие батарейки нужны?
Прибор питается от двух батареек-таблеток AG13/LR44. Устанавливайте их только с соблюдением полярности, обозначенной в отсеке.
Измеряется ли влажность именно в зоне выносного зонда?
Если это критично для монтажа, до установки по отдельности измените условия возле зонда и возле корпуса и проследите за показателем RH. Не рассматривайте наличие кабеля как гарантию дистанционного измерения влажности без такой проверки.
Подходит ли FY-12 для точных лабораторных измерений?
Не в качестве замены калиброванному прибору. Для измерений с жёсткими допусками используйте оборудование с подтверждённой метрологической точностью и регулярно сверяйте показания.
