Кратко о JST-SM 2P/3P
Разъёмная пара на готовых проводах
JST-SM 2P/3P — комплект парных разъёмов типа «папа-мама» для разъёмного соединения двух или трёх линий. Контакты уже установлены в корпуса, поэтому при монтаже необходимо присоединить только свободные концы проводов.
Ключевые характеристики
- Тип разъёма
- тип JST-SM, провод-провод
- Комплектация
- парные части «папа-мама» с установленными проводами
- Варианты
- 2P — 100 мм; 3P — 200 мм
- Количество контактов
- 2 или 3, в зависимости от выбранного варианта
- Номинальный шаг
- 2,54 мм
- Фиксация
- корпусная защёлка
- Максимальный ток
- 1 А
- Максимальное напряжение
- 36 В
- Рабочая температура
- −20…+85 °C
Подробное описание и особенности

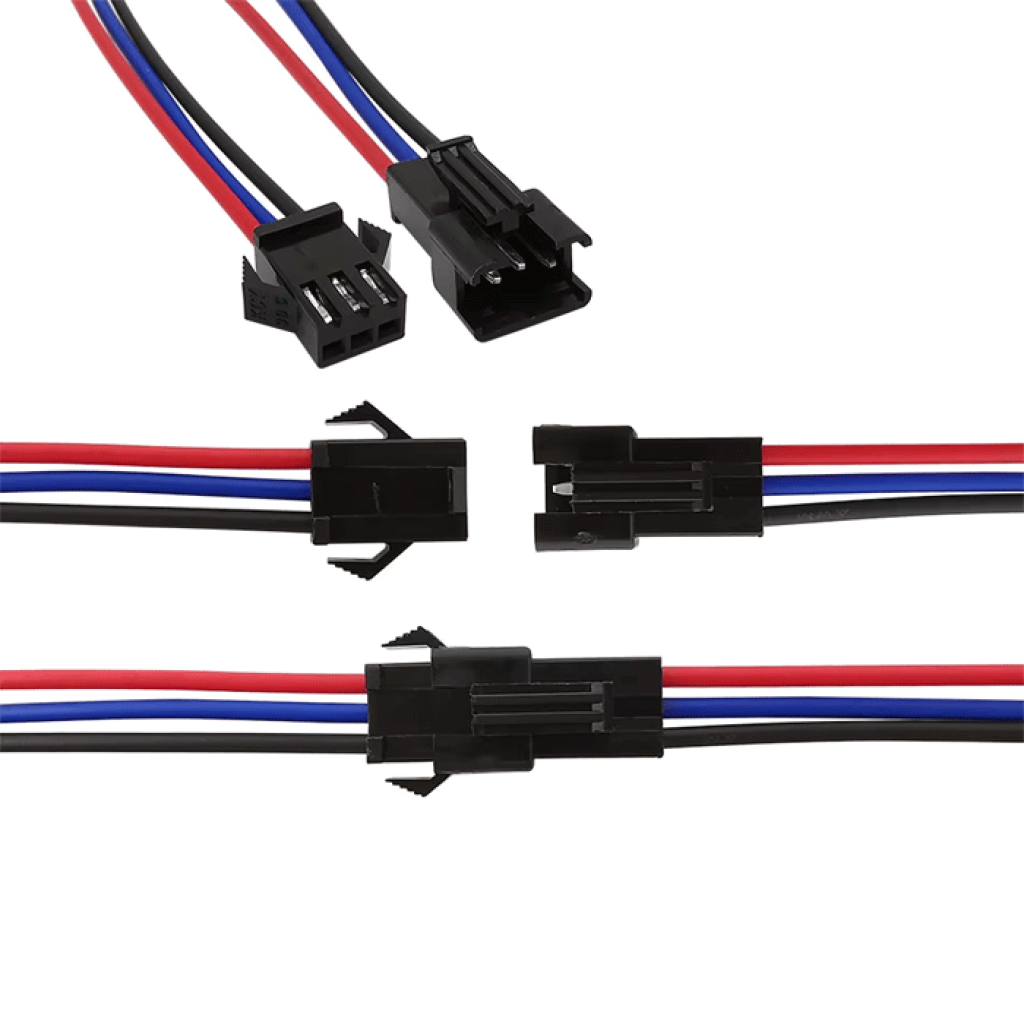

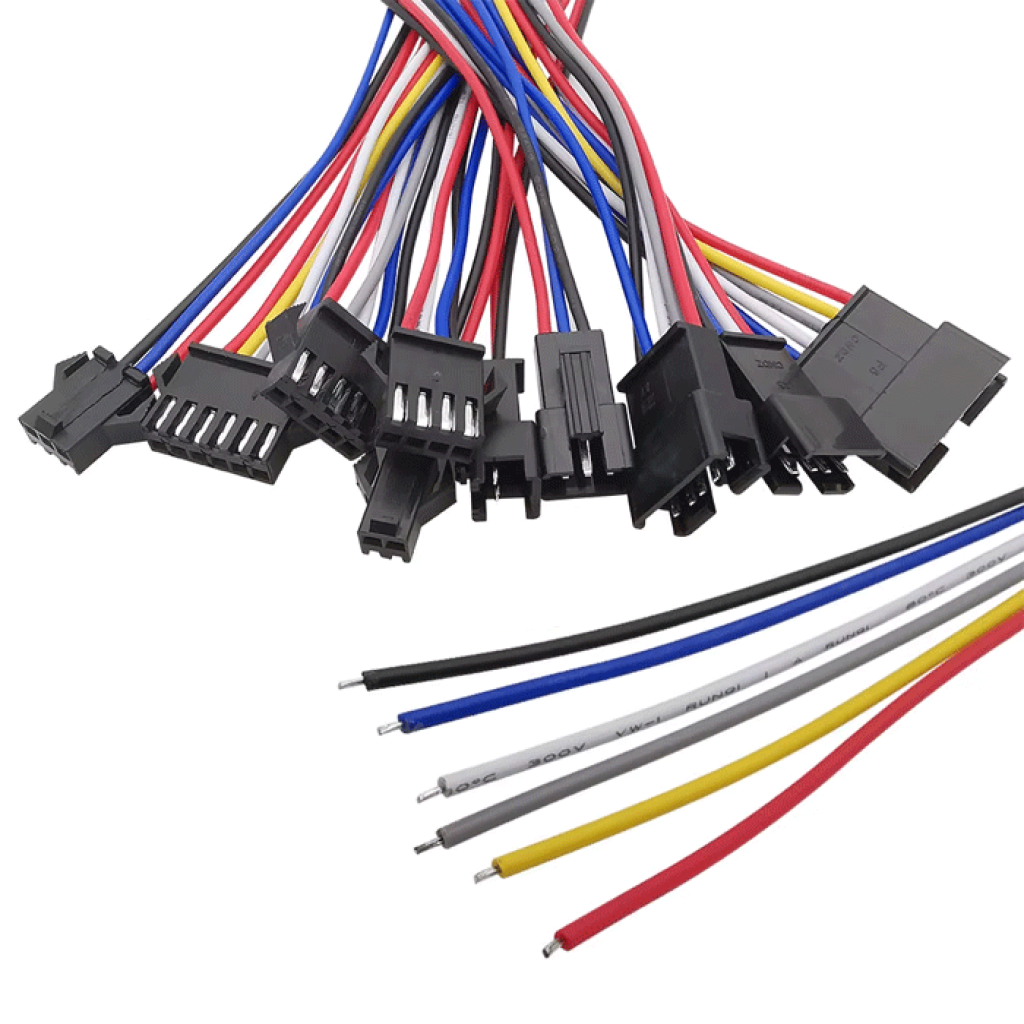

Готовое разъёмное соединение
Обе половины комплекта имеют установленные контакты и отрезки провода. Свободные концы можно припаять или присоединить другим способом, подходящим для вашего жгута. Защёлка удерживает корпуса вместе, а при обслуживании соединение можно разомкнуть без отпаивания проводки. Для разъединения нажимайте на фиксатор и тяните за корпуса, а не за провода.
Собственная разводка контактов
Корпус не задаёт функцию отдельных линий. В варианте 2P можно назначить две линии, например питание и общий провод; в варианте 3P — три линии, например питание, общий провод и сигнал. Перед включением прозвоните соответствующие контакты обеих половин и сверьте полярность со схемой. Цвет изоляции удобен для маркировки, но не заменяет электрическую проверку.
Механическая совместимость
Номинальный шаг этого комплекта составляет 2,54 мм. Оригинальная серия JST SM представляет собой разъём провод-провод с шагом 2,5 мм и механизмом arm lock.[1] Обозначение шага не означает совместимости со стандартной штыревой гребёнкой на печатной плате. Безопаснее всего использовать две комплектные половины вместе; для соединения с другим JST-SM отдельно сверьте количество контактов, форму ключа, положение фиксатора, ориентацию контактов и размеры корпуса.
Подойдёт / не подойдёт
Подойдёт
- для разъёмной двухпроводной или трёхпроводной линии внутри электронного устройства;
- для низковольтного питания или сигналов в пределах 1 А и 36 В с запасом по нагрузке;
- для прототипов, панелей и внутренних модулей, которые необходимо снимать при обслуживании;
- когда нужна готовая парная сборка без отдельного обжима контактов.
Не подойдёт
- для непосредственной установки на стандартную штыревую гребёнку 2,54 мм;
- для сетевых, мощных силовых или ответственных цепей;
- для соединения со случайной половиной похожего разъёма без проверки геометрии и разводки;
- для влажной или вибрационной среды без дополнительной защиты; для таких условий рассмотрите герметизированный комплект разъёмов типа Deutsch DT.
Примеры применения

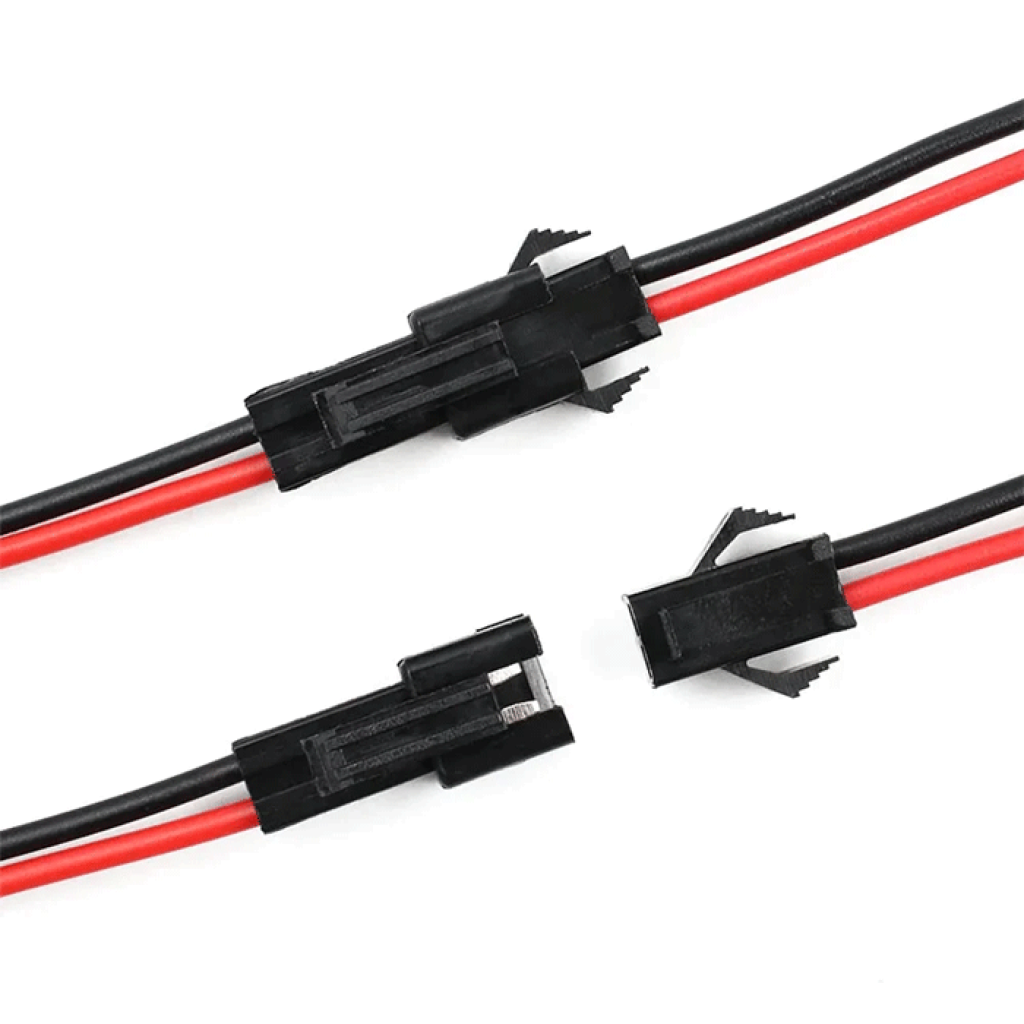

Разъёмная двухпроводная линия
Вариант 2P можно установить между источником и маломощным модулем, если напряжение, рабочий и пусковой ток остаются ниже предельных значений всего жгута.
Питание, общий провод и сигнал
Вариант 3P подходит для сервисного подключения датчика, контроллера или другого узла с тремя линиями. Назначение каждой позиции определяется схемой устройства.
Съёмный узел в корпусе
Парный коннектор упрощает демонтаж панели, крышки или внутреннего модуля: жгут можно отсоединить без повторной пайки.
Подключение
Выберите вариант
Для двух линий выберите 2P с проводами 100 мм, для трёх — 3P с проводами 200 мм. Обе половины комплекта должны иметь одинаковое количество контактов.
Составьте карту контактов
В обесточенной цепи определите функцию каждого провода и прозвоните соответствующие позиции обоих корпусов. Не определяйте полярность только по цвету изоляции.
Присоедините и изолируйте провода
Соедините свободные концы с проводкой подходящим способом. Паяные соединения можно закрыть термоусадочной трубкой подходящего диаметра, не создавая натяжения возле корпуса.
Проверьте перед включением
Убедитесь в правильной полярности, отсутствии короткого замыкания и полном закрытии защёлки. После первого запуска контролируйте соединение и прекратите работу, если провод или корпус заметно нагревается.
Комплектация
- парные части «папа-мама» выбранного количества контактов;
- установленные контакты и провода: 100 мм для 2P или 200 мм для 3P.
Ограничения и безопасность
Не используйте в сетевых цепях
Максимальное напряжение комплекта составляет 36 В. Разъём не предназначен для прямого подключения к электросети или другим цепям, где ошибка соединения может создать опасность для человека.
Не превышайте 1 А
Ток 1 А является максимальным пределом комплекта, а не рекомендованным непрерывным режимом. Предусматривайте запас с учётом пускового тока, температуры и качества соединения; номинальные параметры оригинальной серии разъёмов не следует переносить на готовый жгут.
Проверяйте полярность и порядок линий
Похожий корпус или одинаковые цвета проводов не гарантируют одинаковой разводки в разных жгутах. Ошибка полярности или переставленные контакты могут повредить подключённое устройство.
Защищайте от влаги и натяжения
Используйте комплект в пределах −20…+85 °C. Герметичность не предусмотрена. Оставляйте доступ к защёлке, закрепляйте жгут отдельно и не разъединяйте корпуса, потянув за провода.
FAQ
Какой вариант выбрать — 2P или 3P?
2P предоставляет две электрические линии и имеет провода 100 мм. 3P предоставляет три линии и имеет провода 200 мм.
Совместим ли разъём со штыревой гребёнкой 2,54 мм?
Нет. JST-SM — это разъём провод-провод с парными ключованными корпусами, а не корпус для стандартных штырей на печатной плате.
Можно ли постоянно нагружать комплект током 1 А?
1 А — максимальный предел, поэтому постоянный рабочий ток лучше выбирать ниже. Учитывайте пусковые импульсы и прекратите работу, если соединение нагревается.
Можно ли определить плюс и минус по цвету провода?
Нет. Прозвоните контакты и сверьте их со своей схемой до подачи питания.
Документы и источники
- J.S.T. Mfg. Co., Ltd., SM Connector, файл 2021 года — конструкция провод-провод, номинальный шаг 2,5 мм и механизм arm lock оригинальной серии JST SM.
