Комплект разъемов Deutsch DT — это профессиональное решение для создания надежных, водонепроницаемых и разъемных соединений в автомобильной, морской и промышленной электронике. Эти разъемы обеспечивают степень защиты IP67, выдерживают вибрации, температурные перепады и агрессивные среды.

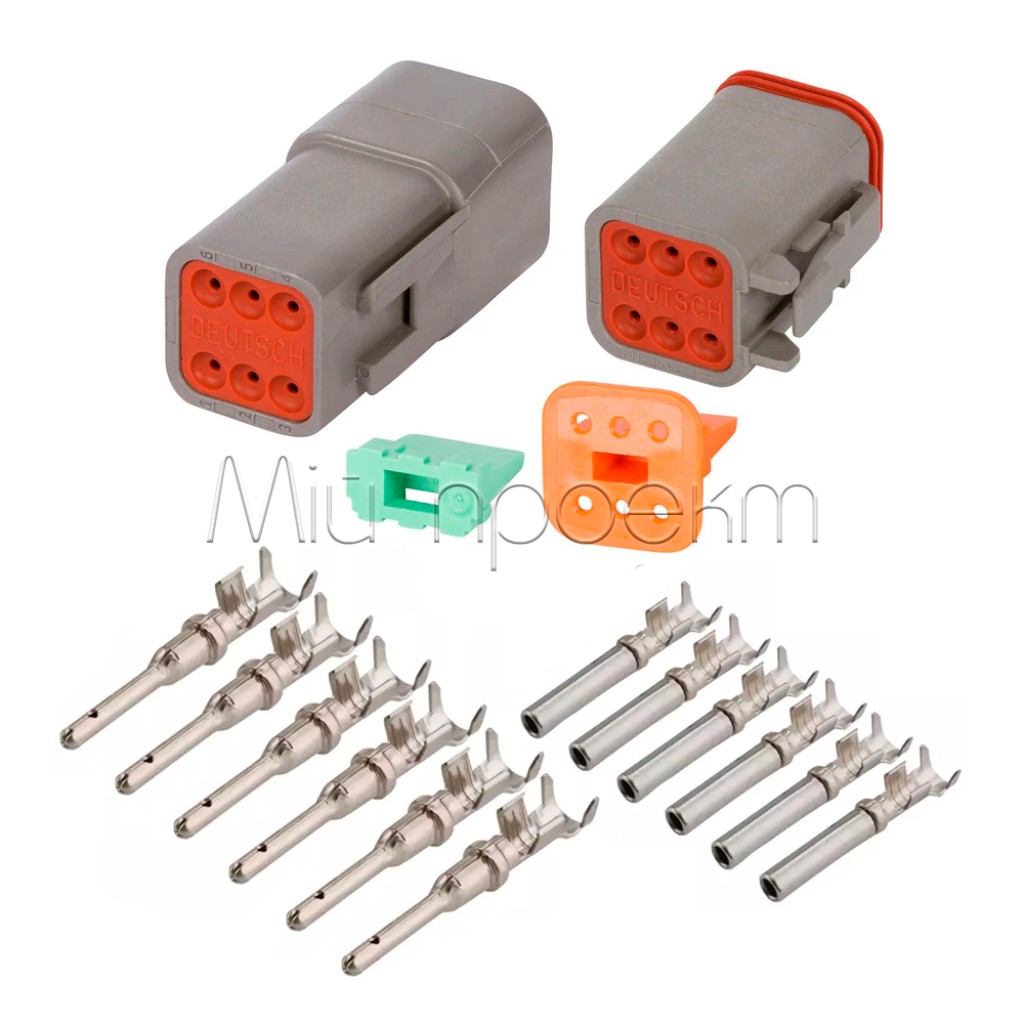

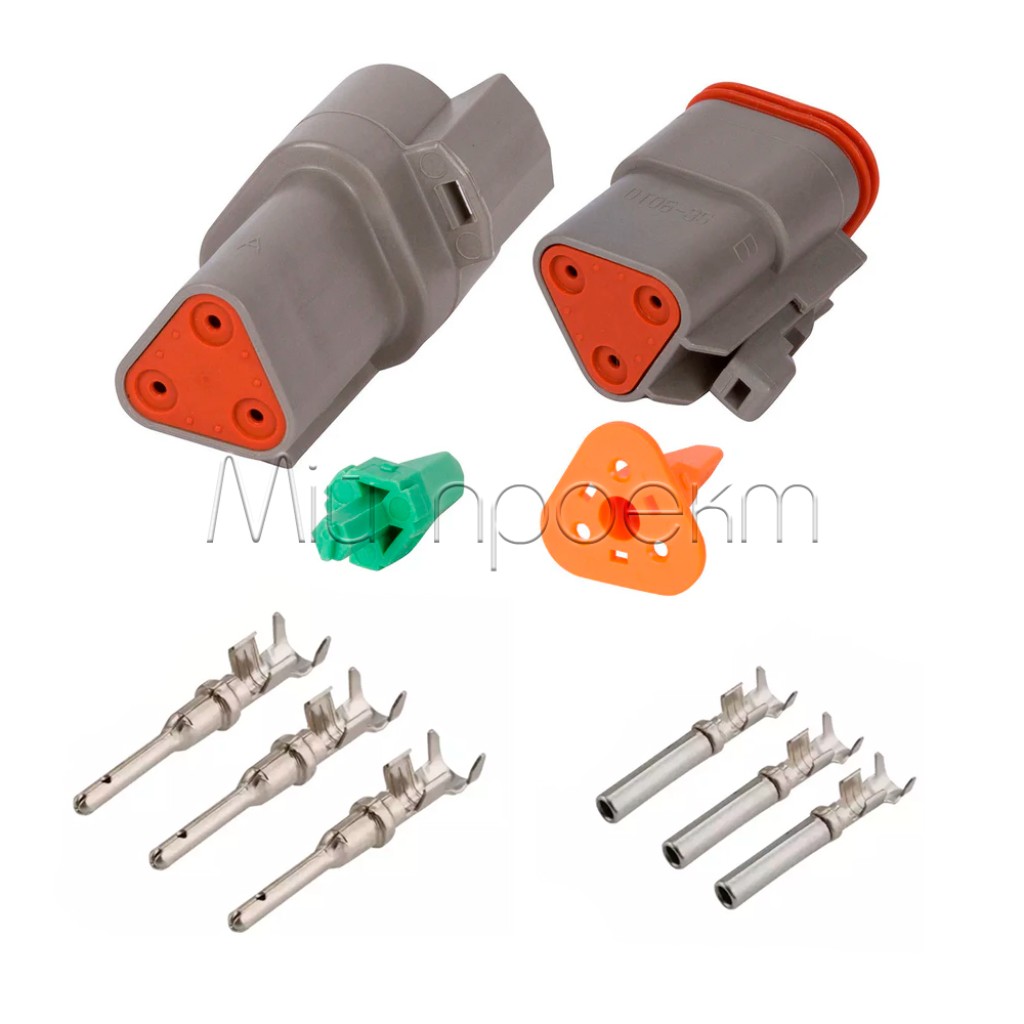

1. Состав комплекта
Корпуса разъемов
| Компонент |
Описание |
Варианты |
| Вилки (Plug) |
Корпуса DT06 с функцией Seal Retention |
DT06-2S, DT06-3S, DT06-4S, DT06-6S |
| Приемники (Receptacle) |
Корпуса DT04 |
DT04-2P, DT04-3P, DT04-4P, DT04-6P |

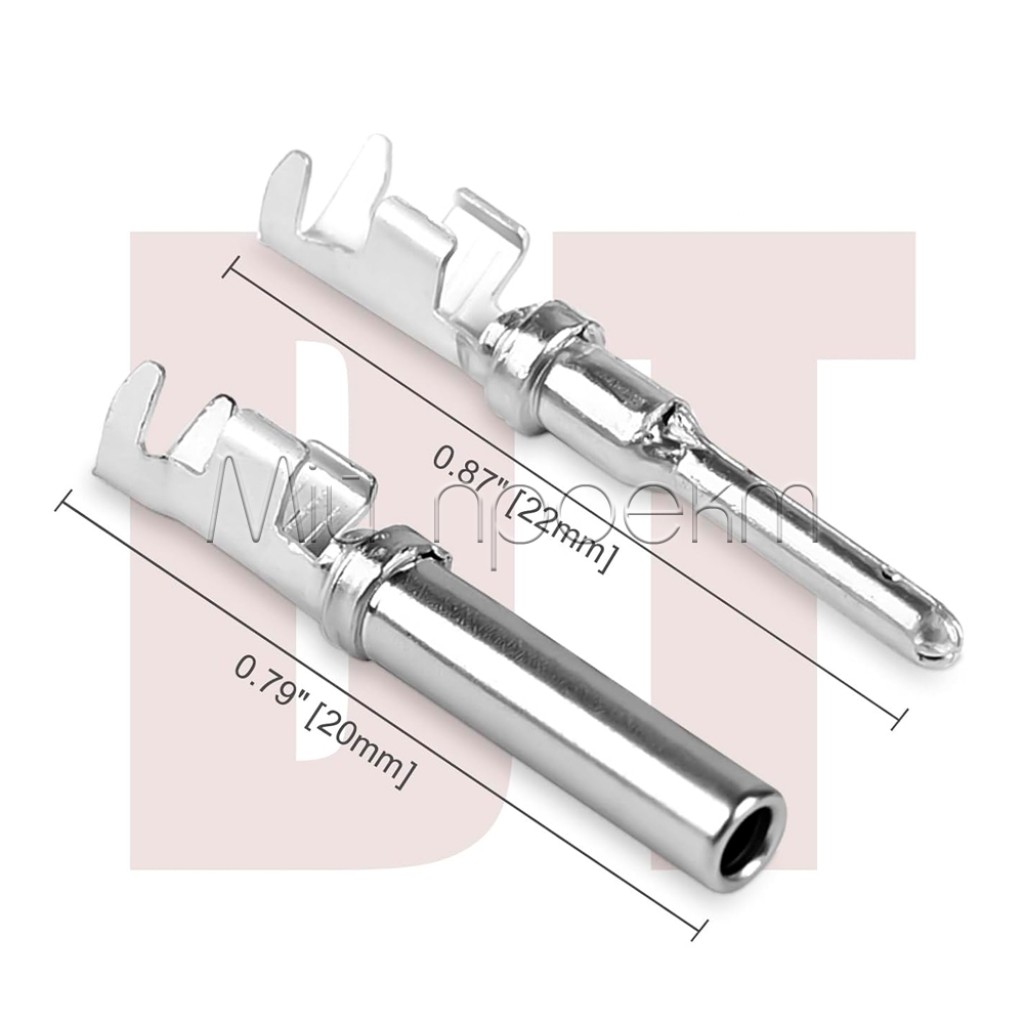

| Контакты |
Штыревые и гнездовые контакты Size 16 |
0460-215-1631 (Pins), 0462-201-1631 (Sockets) |
| Уплотнители |
Резиновые уплотнители для разных диаметров проводов |
N-Seal, E-Seal (зеленые, синие, красные) |
| Фиксаторы (Wedgelocks) |
Фиксаторы для удержания контактов |
Зеленые (для вилок), Оранжевые (для приемников) |
Перед началом работы проверьте комплектность и правильность всех компонентов. Разные цвета уплотнителей соответствуют разным диаметрам проводов, важно подобрать правильный размер.
graph TD
A[Разъем Deutsch DT] --> B[Корпус вилки DT06]
A --> C[Корпус приемника DT04]
A --> D[Контакты]
A --> E[Уплотнители]
A --> F[Фиксаторы Wedgelocks]
D --> D1[Штыревые Pins]
D --> D2[Гнездовые Sockets]
E --> E1[E-Seal для тонких проводов]
E --> E2[N-Seal для толстых проводов]
F --> F1[Зеленые для вилок]
F --> F2[Оранжевые для приемников]
style A fill:#bbf,stroke:#333
style B fill:#cfc,stroke:#333
style C fill:#cfc,stroke:#333
2. Необходимые инструменты
Для качественного обжима контактов необходимо использовать специализированный кримпер Deutsch HDT-48-00 или его сертифицированный аналог. Обычные плоскогубцы или универсальные кримперы не обеспечат нужного качества и герметичности соединения.
- Кримпер Deutsch HDT-48-00 или сертифицированный аналог для обжима контактов
- Стриппер для снятия изоляции (желательно с ограничителем длины)
- Термофен для термоусадочной трубки
- Тонкий инструмент (игла, шпилька) для извлечения контактов/фиксаторов
- Тонкогубцы для установки фиксаторов
- Термоусадочная трубка для дополнительной изоляции (опционально)
3. Выбор правильных компонентов
Корпуса разъемов
Выберите корпуса в зависимости от количества необходимых соединений:

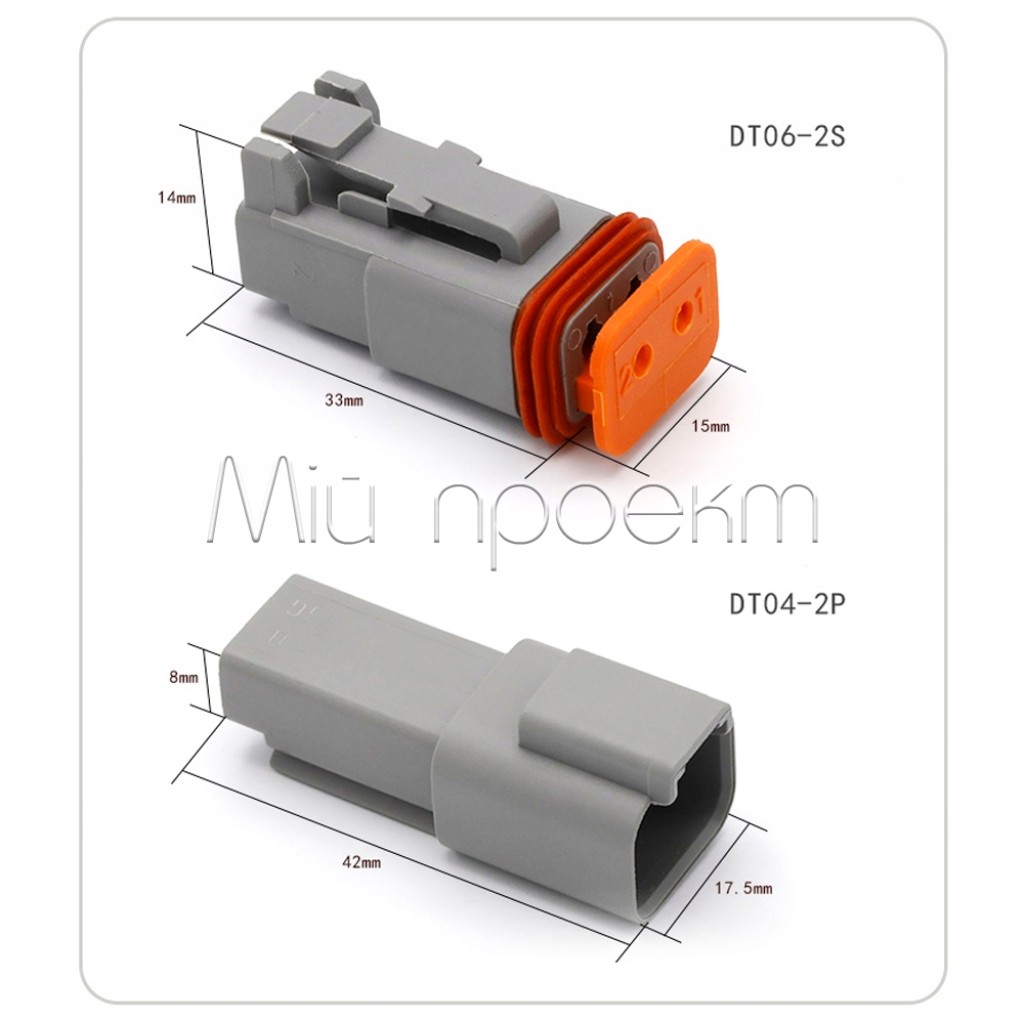

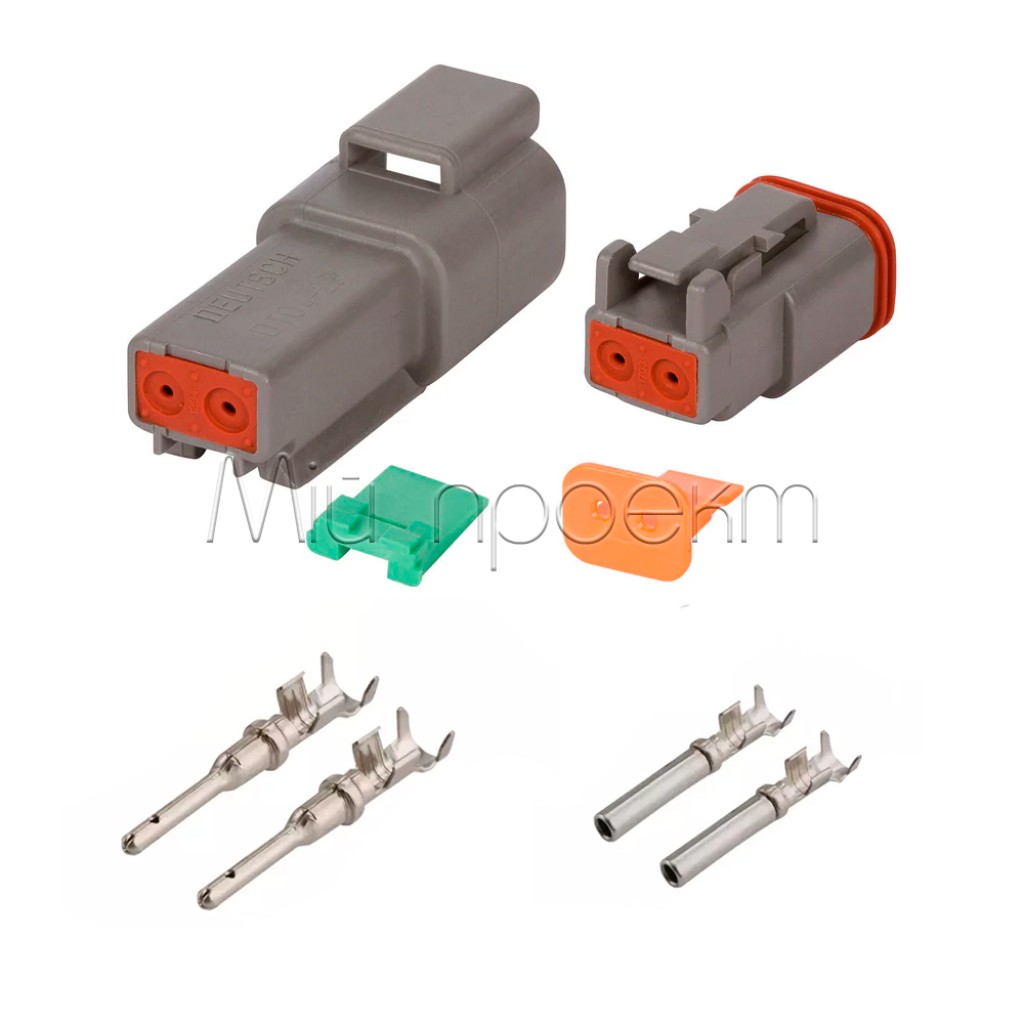

- 2-pin: DT06-2S и DT04-2P (для 2 проводов)

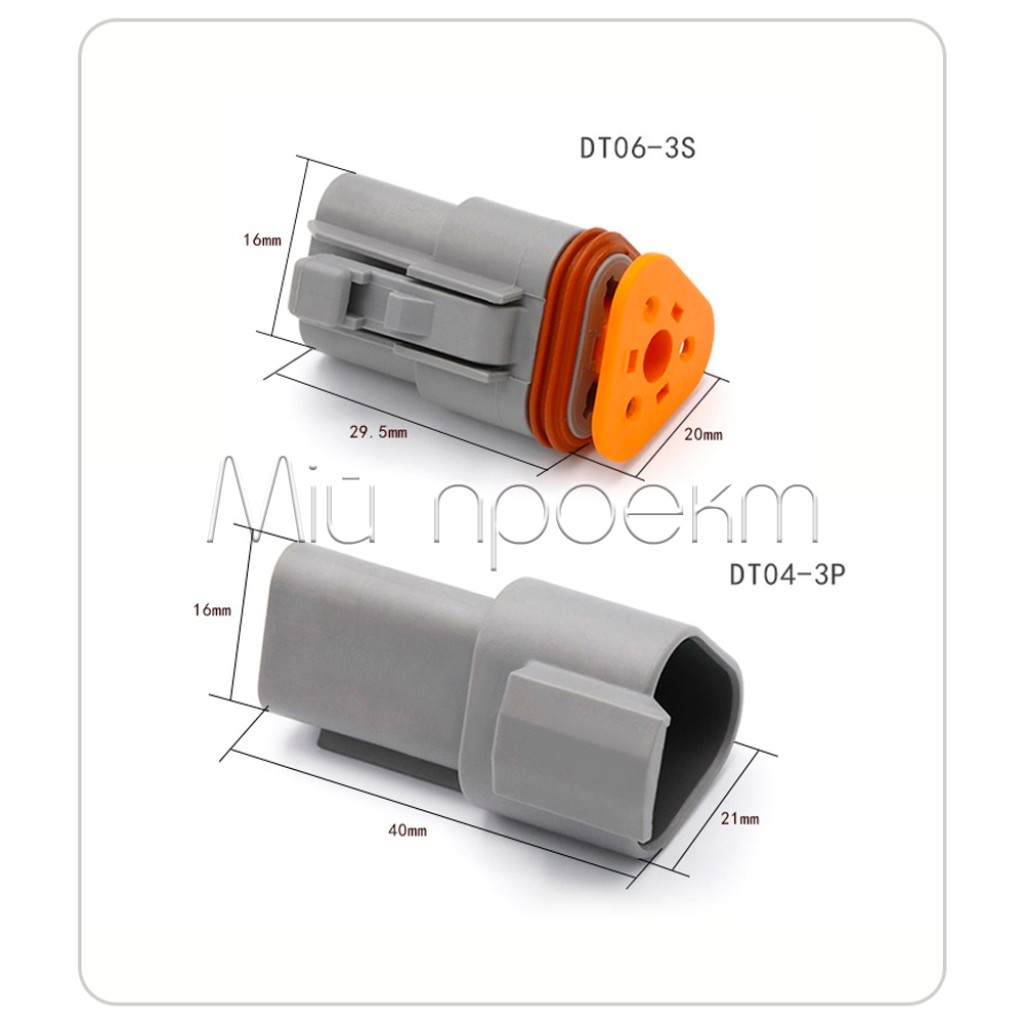

- 3-pin: DT06-3S и DT04-3P (для 3 проводов)

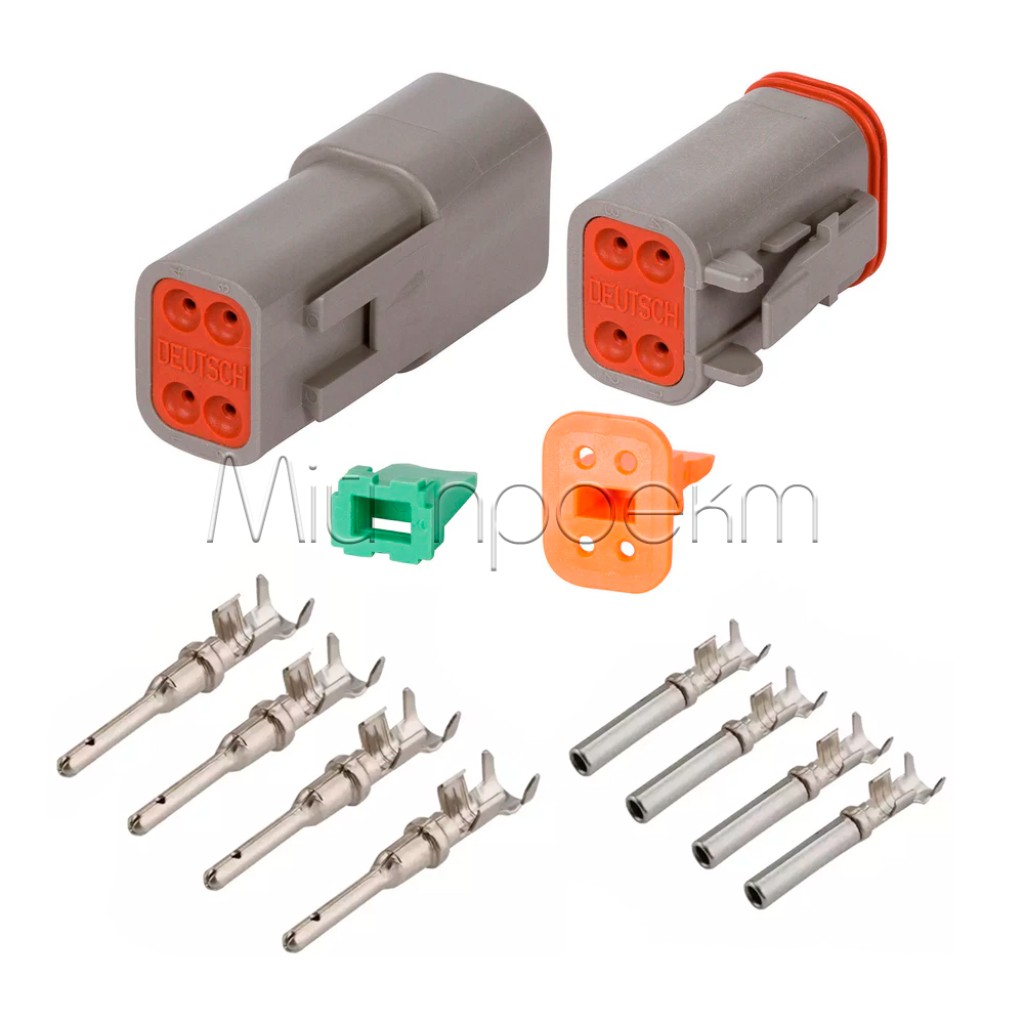

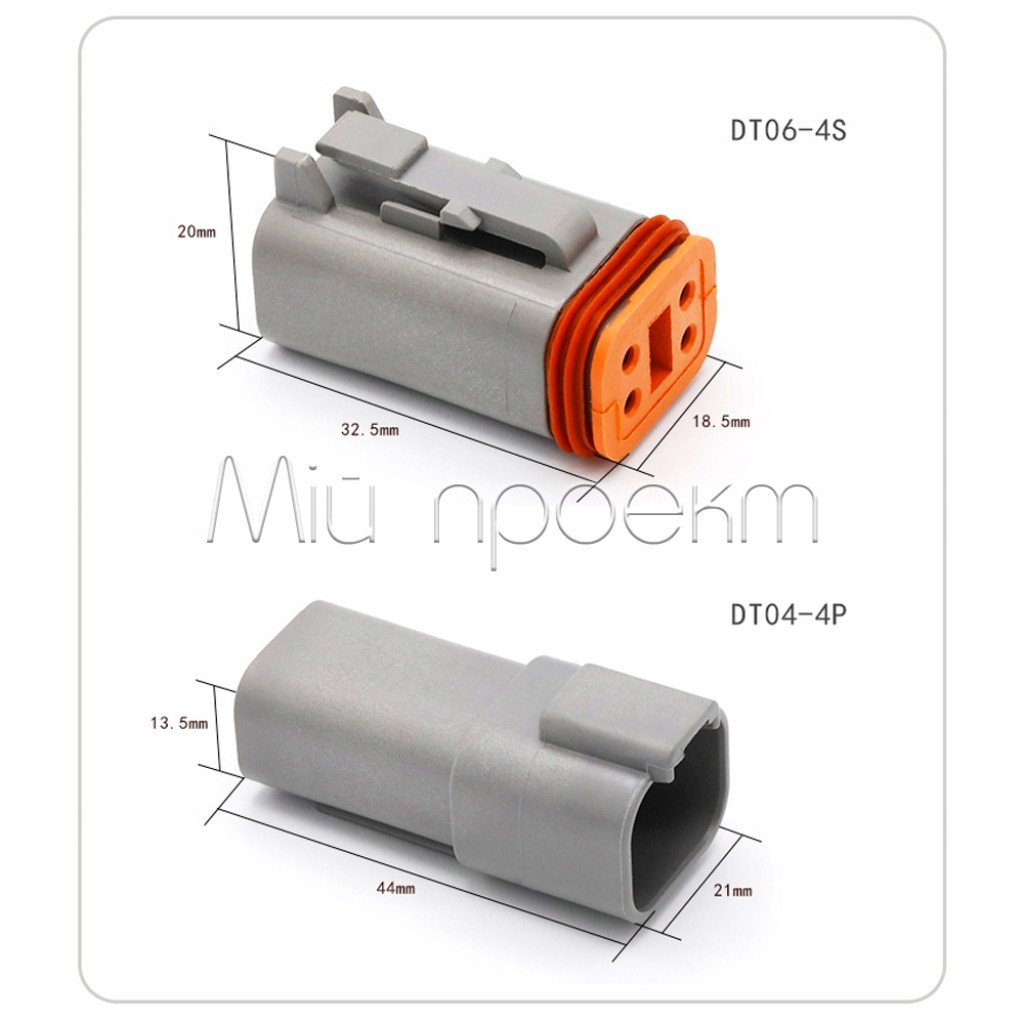

- 4-pin: DT06-4S и DT04-4P (для 4 проводов)

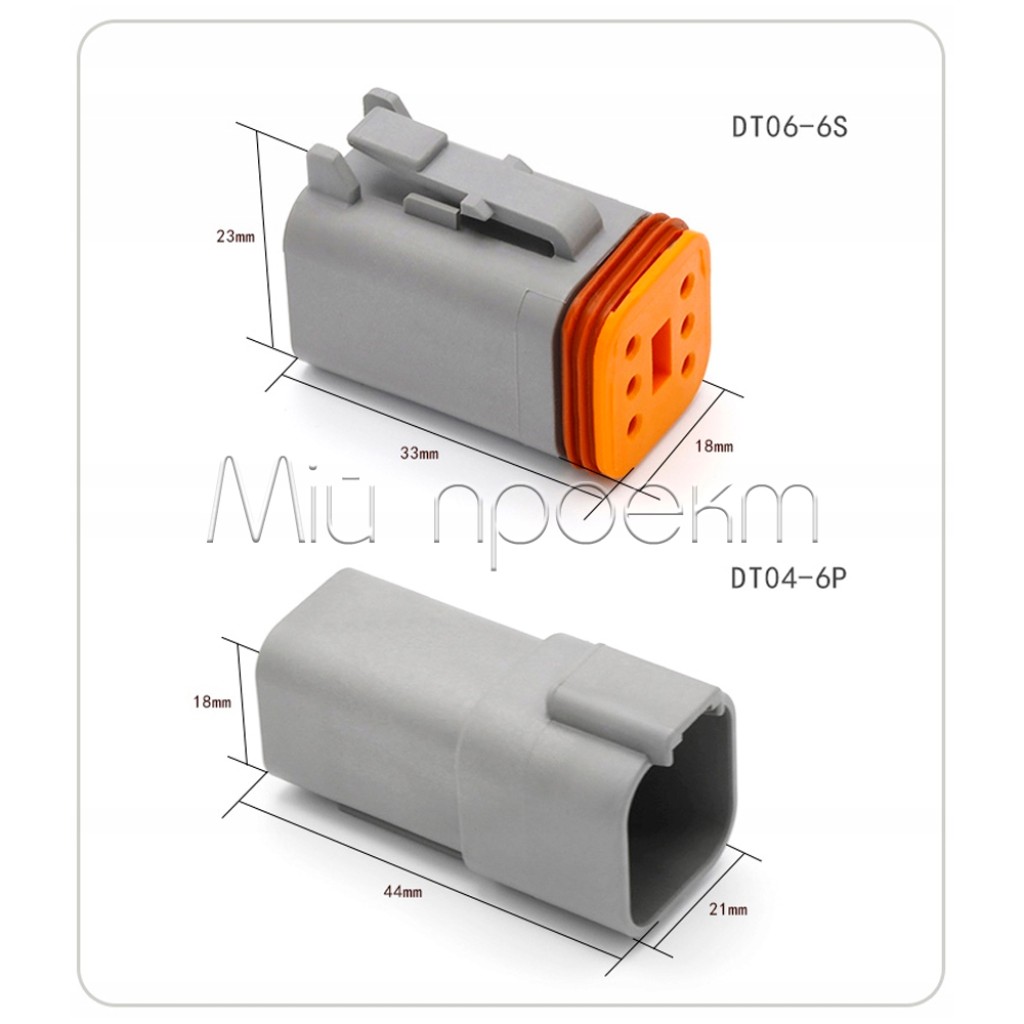

- 6-pin: DT06-6S и DT04-6P (для 6 проводов)
Контакты
В зависимости от толщины проводов выберите соответствующие контакты:
- Штыревые (Pins): Для проводов 16-20 AWG (1.0-0.5 мм²)
- Гнездовые (Sockets): Для проводов 16-20 AWG (1.0-0.5 мм²)
Уплотнители
Подберите уплотнители в зависимости от внешнего диаметра изоляции проводов:
| Тип уплотнителя |
Цвет |
Диаметр провода |
| E-Seal |
Зеленый |
1.4-1.7 мм |
| E-Seal |
Синий |
1.7-2.1 мм |
| E-Seal |
Красный |
2.0-2.5 мм |
| N-Seal |
Зеленый |
2.8-3.4 мм |
| N-Seal |
Синий |
3.4-4.0 мм |
Используйте уплотнители E-Seal для более тонких проводов и N-Seal для более толстых. Правильный выбор уплотнителя обеспечивает герметичность соединения (IP67).
4. Пошаговая инструкция по подключению
Шаг 1: Подготовка проводов
- Измерьте внешний диаметр изоляции проводов для выбора правильных уплотнителей
- С помощью стриппера аккуратно снимите изоляцию с концов проводов
- Длина зачистки для контактов Size 16 должна быть в пределах 6.35 - 7.92 мм
- Следите, чтобы не повредить медные жилы провода
graph LR
A[Провод с изоляцией] --> B[Зачистка 6.35-7.92 мм]
B --> C["Провод с оголенными жилами"]
style A fill:#f96,stroke:#333
style B fill:#ff9,stroke:#333
style C fill:#cfc,stroke:#333
Шаг 2: Подготовка уплотнителей и контактов
- Выберите соответствующие уплотнители (Seals) в зависимости от диаметра проводов
- Наденьте уплотнители на провода (узким концом к будущему контакту)
- Подготовьте контакты: гнездовые (Sockets) для вилок DT06 и штыревые (Pins) для приемников DT04
Гнездовые контакты (Sockets) устанавливаются на сторону, где есть источник питания — это предотвращает короткое замыкание и поражение током при случайном касании.
Шаг 3: Обжим контактов (кримповка)
- Настройте кримпер Deutsch HDT-48-00 на позицию "6" для контактов Size 16
- Вставьте зачищенный конец провода в "бочку" контакта
- Поместите контакт с проводом в соответствующий локатор кримпера
- Обожмите до автоматического разблокирования инструмента
- Слегка потяните за провод, чтобы проверить надежность обжима
- Повторите для всех проводов
Если у вас нет специального кримпера Deutsch, ищите сертифицированный аналог, обеспечивающий четырехточечный обжим. Некачественный обжим может привести к потере контакта или проникновению влаги.
flowchart TD
A[Подготовка кримпера] --> B[Настройка на размер контакта]
B --> C[Вставка провода в контакт]
C --> D[Размещение в кримпере]
D --> E[Обжим]
E --> F[Проверка надежности]
style B fill:#bbf,stroke:#333
style E fill:#f96,stroke:#333
style F fill:#cfc,stroke:#333
Шаг 4: Вставка контактов в корпуса
- Для корпуса приемника (DT04):
- Убедитесь, что оранжевый фиксатор (Wedgelock) вставлен не полностью
- Вставьте штыревые контакты (Pins) в соответствующие отверстия до щелчка
- Контакты должны быть вставлены так, чтобы уплотнители плотно прилегали к корпусу
- Вставьте фиксатор (Wedgelock) полностью до щелчка
- Для корпуса вилки (DT06):
- Убедитесь, что зеленый фиксатор (Wedgelock) вставлен не полностью
- Вставьте гнездовые контакты (Sockets) в соответствующие отверстия до щелчка
- Контакты должны быть вставлены так, чтобы уплотнители плотно прилегали к корпусу
- Вставьте фиксатор (Wedgelock) полностью до щелчка
После вставки контактов в корпус слегка потяните за каждый провод, чтобы убедиться, что они надежно зафиксированы. Если контакт выходит, проверьте правильность вставки и полностью ли вставлен фиксатор.
graph TD
subgraph "Корпус вилки DT06"
A[Гнездовые контакты] --> B[Зеленый фиксатор]
end
subgraph "Корпус приемника DT04"
C[Штыревые контакты] --> D[Оранжевый фиксатор]
end
style A fill:#cfc,stroke:#333
style C fill:#cfc,stroke:#333
style B fill:#9f9,stroke:#333
style D fill:#fc9,stroke:#333

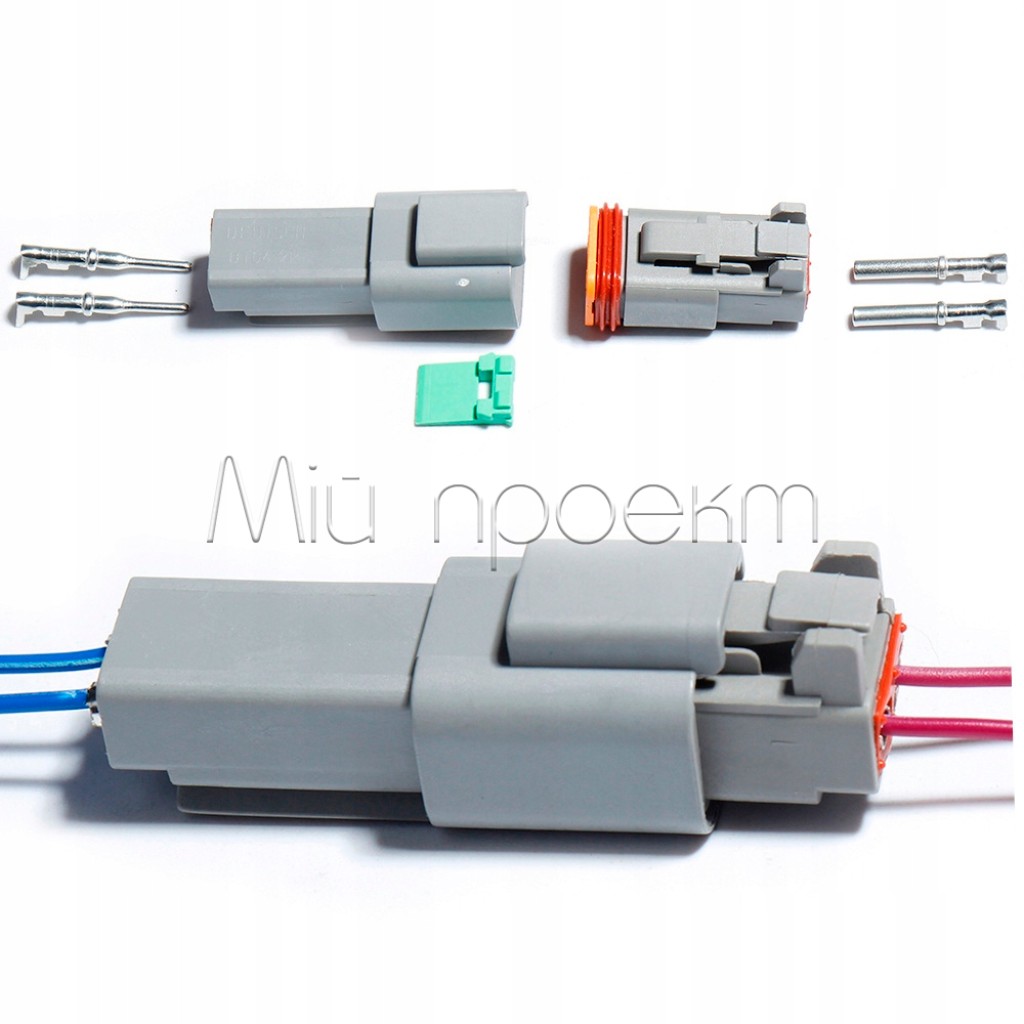

Шаг 5: Соединение разъемов
- Сопоставьте вилку и приемник (у них есть ключи для правильной ориентации)
- Соедините их до щелчка фиксатора на вилке
- Слегка потяните за разъемы, чтобы убедиться в надежности соединения
graph LR
A[Корпус вилки DT06] --> B[Соединение]
C[Корпус приемника DT04] --> B
B --> D[Готовое соединение]
style A fill:#bbf,stroke:#333
style C fill:#bbf,stroke:#333
style D fill:#cfc,stroke:#333
5. Особенности и лучшие практики
Выбор стороны для штырей и гнезд
Согласно правилам электробезопасности, гнездовые контакты (Sockets) устанавливаются на сторону источника питания, а штыревые (Pins) - на сторону потребителя:
- Вилка DT06 с гнездовыми контактами (Sockets): Подключается к источнику питания
- Приемник DT04 с штыревыми контактами (Pins): Подключается к потребителю
Несоблюдение этого правила может привести к короткому замыканию или поражению электрическим током при случайном касании оголенных штырей, находящихся под напряжением.
Выбор между сериями DT и DTP
Серия Deutsch DT рассчитана на провода 20-16 AWG (0.5-1.5 мм²) и токи до 13А, серия DTP - на провода 16-12 AWG (1.5-4.0 мм²) и токи до 25А:
| Параметр |
Серия DT |
Серия DTP |
| Сечение проводов |
0.5-1.5 мм² (20-16 AWG) |
1.5-4.0 мм² (16-12 AWG) |
| Максимальный ток |
до 13А |
до 25А |
| Применение |
Сигнальные, маломощные цепи |
Силовые цепи, стартеры, генераторы |
Для более мощных соединений (например, для силовых цепей, розеток зарядки) используйте серию DTP, рассчитанную на большие токи и более толстые провода.
Преимущества разъемов Deutsch DT
- Водонепроницаемость: Степень защиты IP67 (полная защита от пыли, защита от кратковременного погружения в воду)
- Виброустойчивость: Надежное соединение в условиях вибрации и ударов
- Устойчивость к коррозии: Позолоченные контакты (суффикс 31 или 1631) обеспечивают защиту от окисления
- Модульность: Возможность легкой замены компонентов без перепайки
- Температурная устойчивость: Рабочий диапазон от -55°C до +125°C
6. Устранение проблем
| Проблема |
Возможная причина |
Решение |
| Контакт не фиксируется в корпусе |
Неправильный обжим или контакт |
Проверьте обжим, при необходимости замените контакт |
| Разъемы не соединяются |
Неправильная ориентация или фиксатор мешает |
Проверьте ключи и полностью вставьте фиксаторы |
| Влага проникает в разъем |
Неправильный уплотнитель или поврежденный корпус |
Замените уплотнители или корпус |
| Проблемы с контактом |
Окисление, загрязнение или слабый обжим |
Проверьте качество обжима, очистите контакты |
| Невозможно извлечь контакт |
Фиксатор не извлечен |
Сначала извлеките фиксатор, затем тонким инструментом отожмите язычок фиксации контакта |
Для извлечения контакта сначала извлеките соответствующий фиксатор (Wedgelock), а затем с помощью тонкого инструмента (шпильки или специального экстрактора) нажмите на фиксирующий язычок внутри гнезда и осторожно извлеките контакт.
7. Маркировка и организация
Для удобства эксплуатации и обслуживания рекомендуется:
- Использовать термоусадочную трубку с маркировкой или этикетки для идентификации разъемов
- Составлять схему подключения с номерами контактов и цветами проводов
- Хранить остатки комплектующих и инструменты в оригинальной упаковке или специальных органайзерах
Создайте собственную документацию по подключениям с указанием функций каждого контакта, особенно для сложных многопиновых разъемов. Это значительно упростит будущее обслуживание.
Важное замечание:
Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.
