Кратко о SHF-001T-0.8BS
Гнездовой обжимной контакт для JST SM

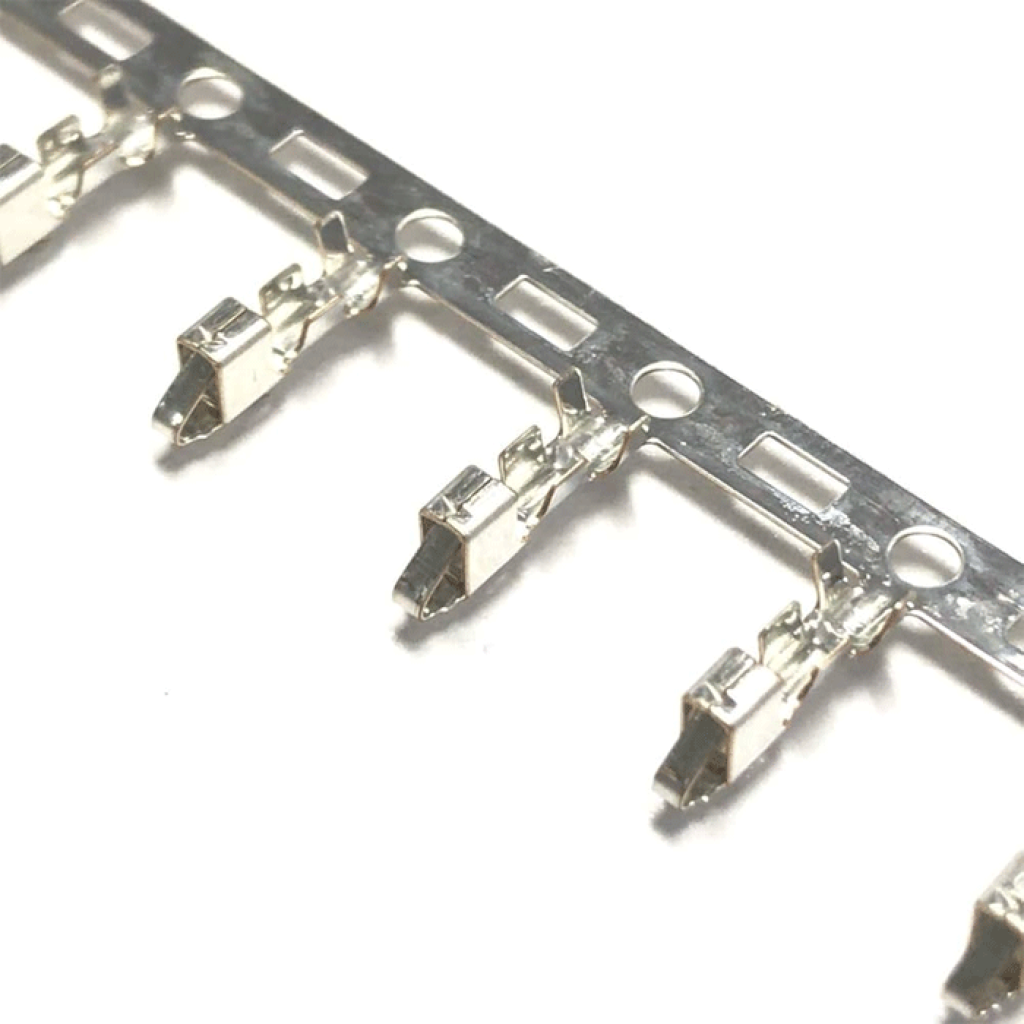

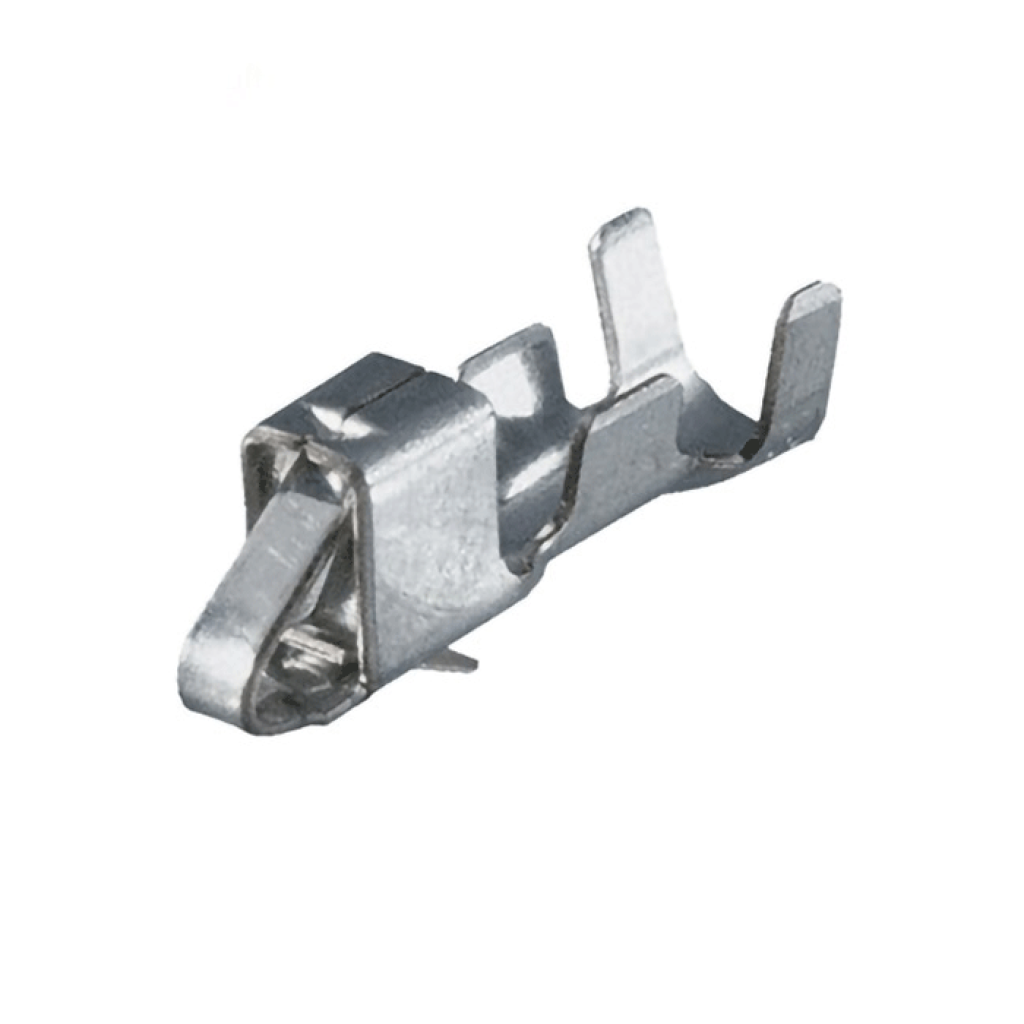

SHF-001T-0.8BS предназначен для сборки разъёмных соединений провод-провод серии JST SM. Контакт обжимается на проводе и устанавливается в совместимый корпус вилки серии SMP, рассчитанный на гнездовые контакты.[1]
Ключевые характеристики
- Тип компонента
- гнездовой обжимной контакт
- Модификация
- SHF-001T-0.8BS
- Серия разъёма
- JST SM, провод-провод, номинальный шаг 2,5 мм[1]
- Корпуса серии SM
- SMP-02V-BC/NC…SMP-12V-BC/NC и SMP-18V-BC/NC[1]
- Сечение провода
- 0,08–0,33 мм²
- Размер провода
- 28–22 AWG
- Диаметр изоляции
- 1,2–1,8 мм[1]
- Материал и покрытие
- фосфорная бронза, лужение[1]
- Максимальный ток серии
- до 3 А для корпусов на 2–12 контактов; до 2 А для 18-контактного корпуса[1]
- Максимальное напряжение серии
- 250 В AC/DC[1]
- Рабочая температура
- −25…+85 °C, включая нагрев от тока[1]
- Контактное сопротивление
- до 10 мОм изначально; до 20 мОм после испытаний на воздействие окружающей среды[1]
Подробное описание и особенности
Место контакта в системе SM
SHF-001T-0.8BS является гнездовым контактом. В разъёмах SM он устанавливается в корпус вилки SMP; на ответной половине применяется штыревой контакт SYM в корпусе розетки SMR.[1] Такая конструкция позволяет собрать собственный жгут с необходимым количеством линий и нужной длиной проводов.
Номинальный шаг системы SM составляет 2,5 мм. Этот параметр не делает контакт совместимым со стандартной штыревой гребёнкой 2,54 мм или с другими похожими сериями. Перед сборкой сверьте код обоих корпусов, тип ответного контакта, количество позиций и ориентацию фиксатора.
Провод и обжим
Контакт рассчитан на обжим проводника и механическую поддержку его изоляции. Используйте матрицу с профилем для этого типоразмера и выполните пробный обжим перед сборкой всего жгута. Контакт после обжима не должен быть перекошен или деформирован, иначе он может не зафиксироваться в корпусе или не соединиться с ответной половиной.
Электрические пределы готового соединения
Значения 3 А и 250 В являются максимальными номиналами системы, а не рекомендуемым режимом для любой сборки. Допустимую нагрузку готового жгута определяет самое слабое звено: контактная система корпуса, провод, ответный контакт, качество обжима, температура и условия монтажа. Для 18-контактного корпуса предел тока снижен до 2 А.
Подойдёт / не подойдёт
Подойдёт
- для сборки собственного жгута с разъёмами JST SM;
- для замены повреждённого гнездового контакта SHF-001T-0.8BS в совместимом корпусе;
- для сигнальных линий и питания в пределах номиналов всего собранного разъёма;
- для проводов 28–22 AWG с диаметром изоляции 1,2–1,8 мм;
- для свободно висящего или панельного соединения в соответствующем корпусе SM.
Не подойдёт
- для непосредственной установки на штыревую гребёнку 2,54 мм;
- для корпуса другой серии, выбранного только по похожему шагу или внешнему виду;
- для провода с сечением или диаметром изоляции вне указанного диапазона;
- для монтажа без соответствующего корпуса и обжимного инструмента;
- для открытого неизолированного соединения под опасным напряжением.
Примеры применения
Съёмный внутренний жгут
Контакты можно использовать для сборки линии между платой управления и модулем, панелью или датчиком, если корпуса, распиновка и нагрузка соответствуют проекту.
Панельное соединение
Серия SM допускает панельную и свободно висящую установку корпусов, поэтому жгут можно разъединять во время обслуживания без демонтажа всей проводки.[1]
Ремонт имеющегося разъёма
Повреждённый контакт можно заменить, если маркировка, тип корпуса, диапазон провода и ответная контактная половина точно совпадают.
Обжим и сборка
Проверьте совместимость деталей
Сверьте SHF-001T-0.8BS с кодом корпуса и ответной контактной половиной. Не ориентируйтесь только на шаг 2,5 или 2,54 мм.
Выберите провод
Используйте провод 28–22 AWG (0,08–0,33 мм²) с диаметром изоляции 1,2–1,8 мм. Жилы и изоляция должны соответствовать зоне обжима контакта.
Выполните обжим
Сформируйте обжим проводника и поддержку изоляции соответствующей матрицей. Не используйте плоскогубцы вместо обжимного инструмента и не вставляйте в корпус перекошенный контакт.
Зафиксируйте контакт в корпусе
Вставьте контакт в правильной ориентации до срабатывания фиксатора. Слегка потяните за провод и убедитесь, что контакт не выходит из корпуса.
Проверьте готовый жгут
До подачи питания прозвоните все позиции, проверьте отсутствие короткого замыкания и сверьте полярность со своей схемой.
Ограничения и безопасность
Сам по себе контакт не обеспечивает изоляцию
Эксплуатируйте контакт только в соответствующем корпусе. Максимальный номинал 250 В не означает, что любой самодельный жгут пригоден для электросети: конструкция должна обеспечивать необходимую изоляцию, защиту от прикосновения и безопасный монтаж.
Не используйте 3 А как универсальный рабочий ток
3 А — верхний предел для корпусов SM на 2–12 контактов. Для 18-контактного корпуса предел составляет 2 А, а фактический ток готовой сборки может быть ниже из-за провода, температуры, другой половины разъёма или качества обжима.
Не смешивайте похожие серии
Одинаковый или близкий шаг не гарантирует совпадения геометрии, фиксатора и контактной пары. Неподходящий контакт может не зафиксироваться или создать нестабильное соединение.
Работайте на обесточенной цепи
Обжимайте, вставляйте, извлекайте и проверяйте контакты без поданного напряжения. После сборки не используйте деформированные контакты и прекратите работу, если корпус или провод заметно нагревается.
FAQ
В какой корпус JST SM вставляется SHF-001T-0.8BS?
Гнездовой контакт SHF-001T-0.8BS устанавливается в корпус вилки SMP, предназначенный для гнездовых контактов. Ответная половина использует штыревой контакт SYM в корпусе SMR.
Совместим ли контакт со штырями или корпусами 2,54 мм?
Не по одному лишь шагу. Серия SM имеет номинальный шаг 2,5 мм и собственную геометрию корпусов и контактов; проверяйте точные коды совместимых деталей.
Можно ли обжать провод 0,5 мм²?
Нет. Диапазон для этого контакта составляет 0,08–0,33 мм²; для более толстого провода нужен другой контакт и соответствующая серия разъёма.
Можно ли заменить обжим пайкой?
Контакт рассчитан именно на обжим. Если требуется готовое решение без работы с отдельными контактами, выберите комплект JST-SM 2P/3P с установленными проводами; его отдельные максимальные пределы составляют 1 А и 36 В.
Можно ли постоянно нагружать контакт током 3 А?
3 А является максимальным пределом серии для корпусов на 2–12 контактов, а не универсальным рекомендуемым режимом. Предусматривайте запас и учитывайте номиналы всех частей готового жгута.
Схемы и технические данные

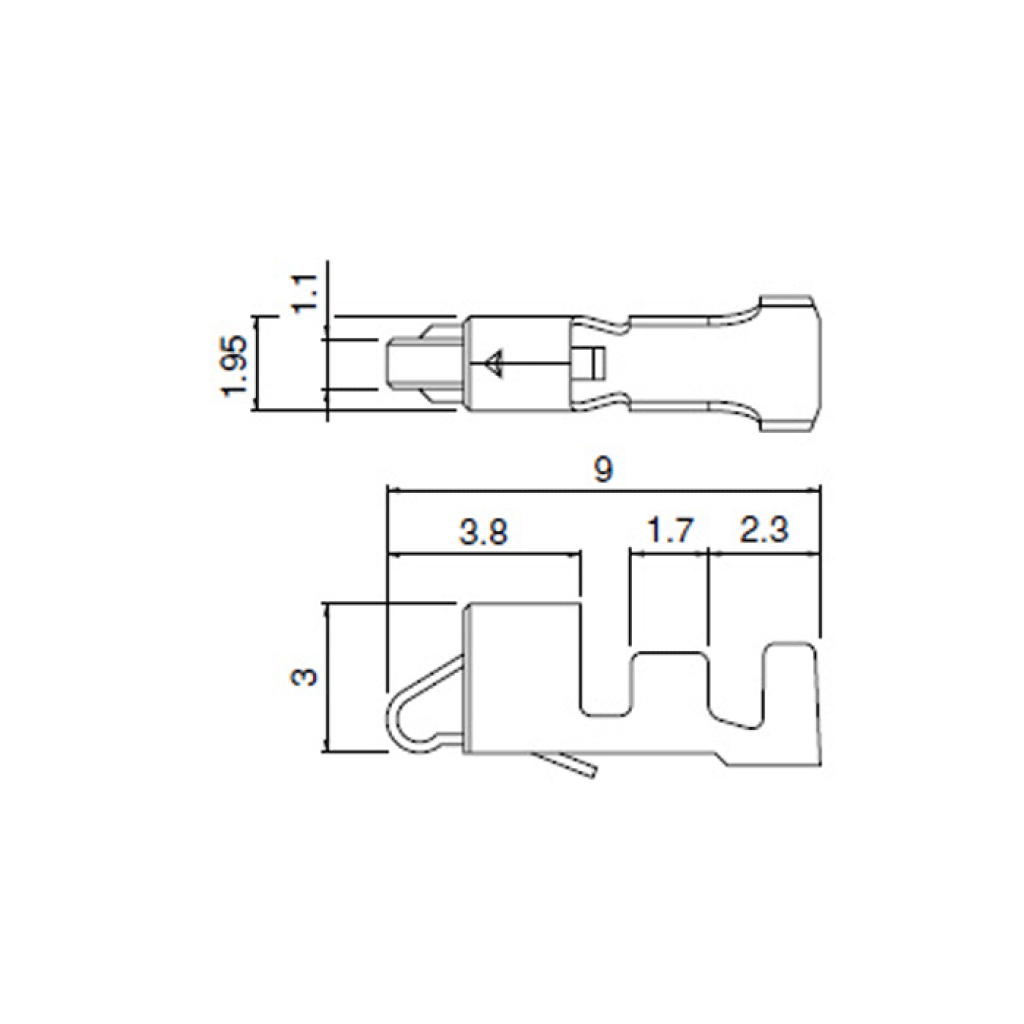

- J.S.T. Mfg. Co., Ltd., SM Connector, редакция 2025 года — чертежи контактов SHF/SYM, совместимые корпуса SMP/SMR, диапазон проводов, электрические пределы и обозначения обжимной оснастки.
