Коротко про FC-65

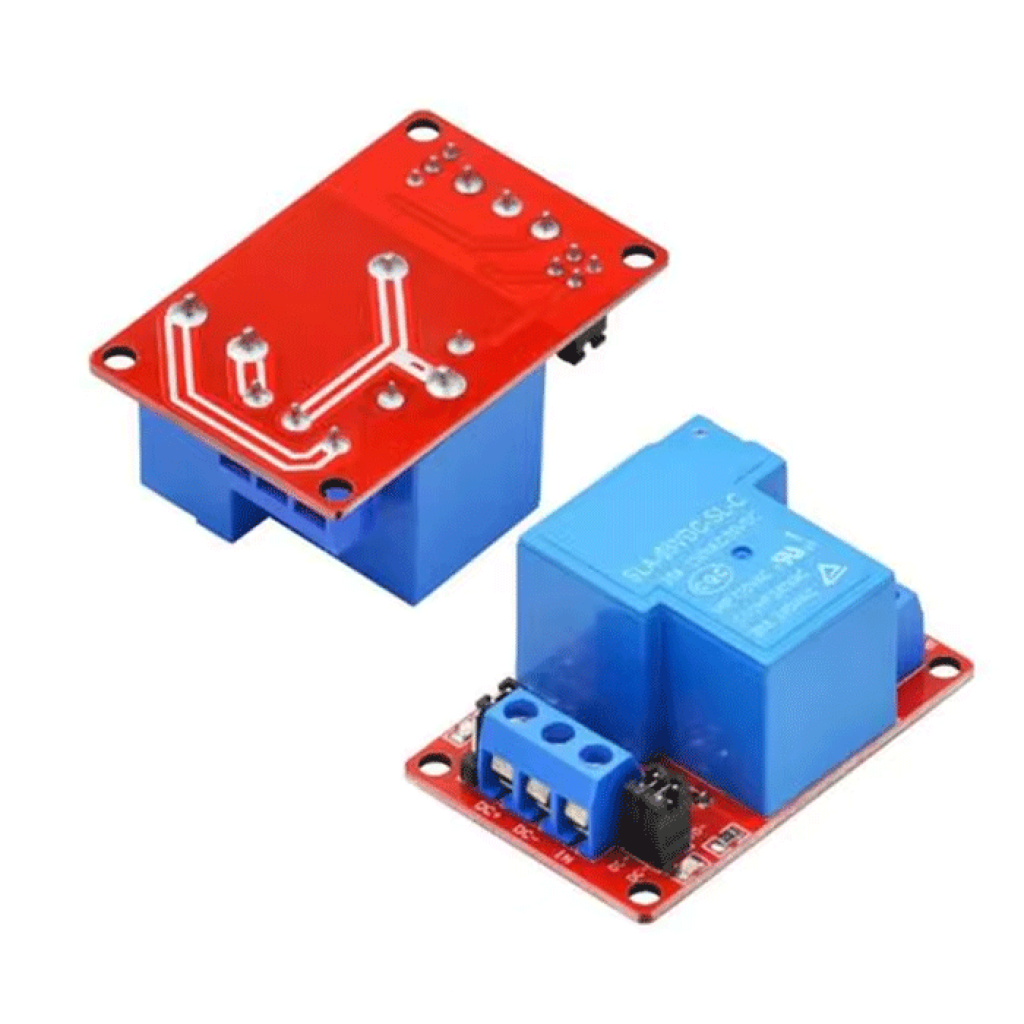

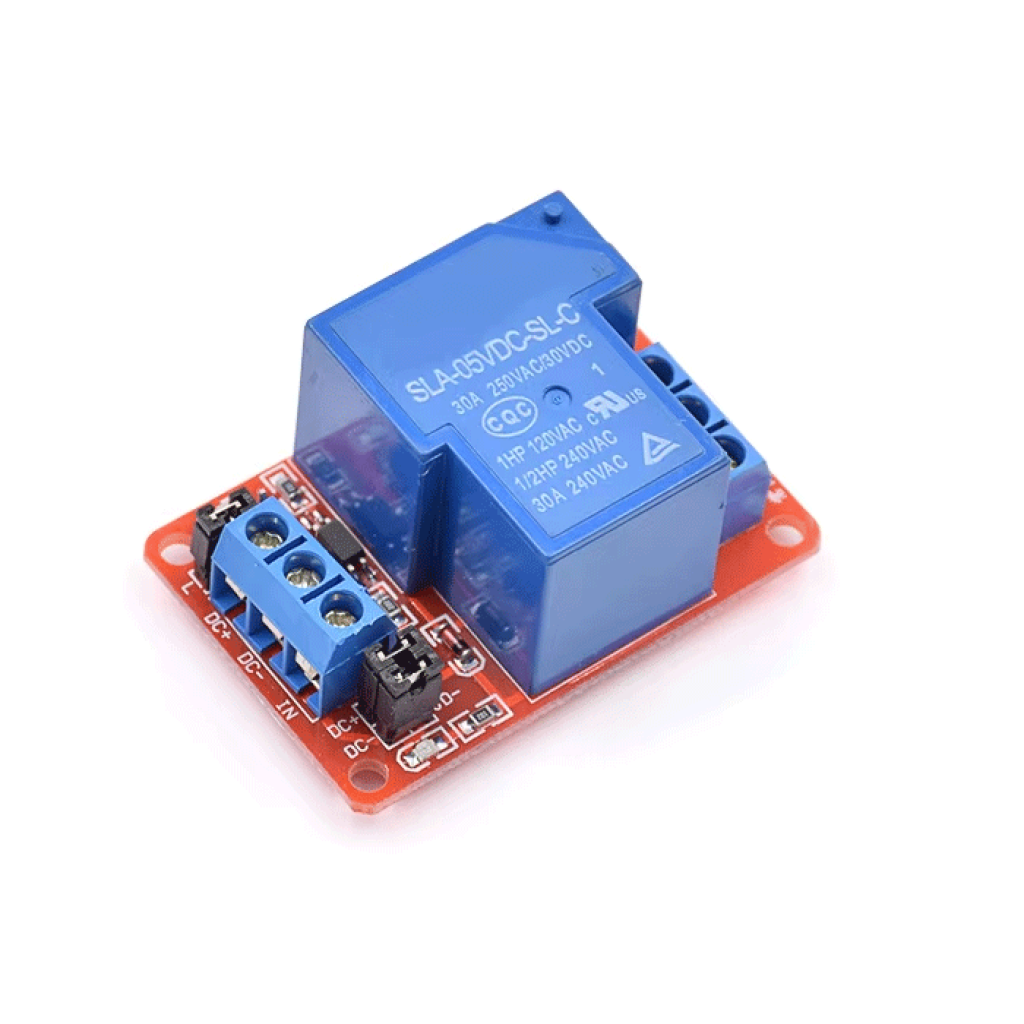

FC-65 — одноканальний модуль механічного реле з живленням 5 В DC, оптопарою та вибором спрацьовування від високого або низького рівня. Він дає змогу контролеру вмикати одне окреме AC- або DC-навантаження через контакти COM, NO та NC.
Ключові характеристики
- Модель
- FC-65
- Кількість каналів
- 1
- Реле
- SLA-05VDC-SL-C
- Живлення
- 5 В DC
- Струм котушки
- 185 мА
- Режим тригера
- HIGH або LOW, вибирається перемичкою
- Силові контакти
- COM, NO, NC
- Максимум контакту NO
- 30 А при 250 В AC або 30 В DC; не як універсальний тривалий режим готового модуля
- Контакт NC
- 15 А при 250 В AC або 10 А при 30 В DC
- Розміри
- 50 × 33 × 24 мм
- Вага
- 36 г
- Кріплення
- 4 отвори діаметром 3,1 мм; міжцентрові відстані 44,5 × 27,5 мм
Детальний опис та особливості
Перемикання через NO або NC
FC-65 використовує перекидний контакт. COM з’єднують з одним проводом комутованого кола. NO обирають, коли навантаження має залишатися вимкненим без активації реле; NC — коли потрібен замкнений стан без живлення котушки. Перед монтажем звірте позначення біля клем і визначте безпечний стан обладнання після зникнення 5-вольтового живлення.
Живлення та керування
Реле потребує стабілізованих 5 В DC. Струм котушки становить 185 мА, тому джерело має додатково покривати споживання вхідної схеми та індикаторів без просідання напруги під час спрацьовування. Вихід GPIO подає лише керувальний сигнал на IN і не повинен живити котушку безпосередньо.
Перемичка HIGH/LOW визначає, який логічний рівень активує реле. Режим потрібно встановити до подачі живлення та спочатку перевірити без силового навантаження. Для контролера з логікою 3,3 В спрацьовування слід підтвердити окремо: гарантована сумісність із будь-яким 3,3-вольтовим GPIO не заявлена.
Оптопара та межі ізоляції
Оптопара розділяє вхідний сигнал і драйвер реле, а механічні контакти електрично відокремлені від котушки. Водночас оптопара не робить відкриту плату безпечною для дотику та не замінює корпус, запобіжник, ізоляційні відстані й правильне розділення низьковольтної та силової проводки.
Навантаження з пусковим струмом
Двигуни, компресори, трансформатори, соленоїди та лампи з великим пусковим струмом навантажують контакти сильніше, ніж резистивний споживач із таким самим усталеним струмом. Для таких задач підбирайте струм за пусковим режимом і категорією комутації, а за відсутності підтвердженого запасу використовуйте контактор або спеціалізований силовий модуль.
Підійде / не підійде
Підійде
- для вмикання одного AC- або DC-навантаження дискретною командою;
- для контролерів із 5-вольтовим живленням і логікою керування;
- коли потрібні контакти COM, NO та NC з вибором стану без живлення;
- для автоматики освітлення, вентиляції, нагрівання або поливу після перевірки робочого й пускового струму;
- для керування котушкою контактора, який комутує потужніше навантаження.
Не підійде
- для безумовного тривалого пропускання 30 А через клеми та доріжки плати;
- для двох або більше незалежних каналів;
- для швидкого ШІМ-регулювання або частого безшумного перемикання;
- для гарантованого керування логікою 3,3 В без перевірки рівнів;
- для відкритого монтажу мережевої напруги без корпусу, захисту та кваліфікованого підключення.
Приклади застосування
Термостат або контролер вентиляції
Контролер зчитує датчик і через FC-65 вмикає вентилятор, нагрівач або клапан. Навантаження підбирають за робочим і пусковим струмом, а силове коло захищають окремим запобіжником або автоматом.
Автомобільне додаткове обладнання
Модуль може комутувати DC-освітлення, вентилятор або інший споживач у межах 30 В DC. Для FC-65 потрібні стабілізовані 5 В, а автомобільна лінія потребує запобіжника, захисту від імпульсних перенапруг і правильно підібраної проводки.
Керування силовим контактором
FC-65 може перемикати котушку правильно підібраного контактора, а контактор — двигун, нагрівач або інше навантаження з великим пусковим струмом. Така схема не переносить основний силовий струм через клеми модуля.
Підключення
Знеструмте обидві частини схеми
Вимкніть 5-вольтове живлення модуля та окремо знеструмте коло навантаження. Перевірте модель FC-65 і позначення клем на платі.
Виберіть HIGH або LOW
Установіть перемичку відповідно до потрібної логіки програми. Після зміни режиму перевірте індикацію та клацання реле без підключеного силового навантаження.
Подайте стабілізовані 5 В
Підключіть живлення з правильною полярністю. Джерело повинно забезпечувати струм котушки 185 мА та додаткове споживання схеми керування без просідання напруги.
Підключіть IN
З’єднайте керувальний вихід контролера з входом IN відповідно до обраного режиму HIGH/LOW. Не подавайте на вхід напругу, вищу за допустиму для вхідної схеми.
Виберіть NO або NC
Використовуйте COM і NO, якщо навантаження має бути вимкнене без активації реле. COM і NC потрібні для протилежної поведінки. Додайте захист за струмом, перевірте проводку й затиск клем, а потім виконайте пробний запуск.
Обмеження та безпека
Мережева напруга небезпечна для життя
Підключення 230 В AC виконуйте лише у закритому негорючому корпусі, зі знеструмленням, захисним апаратом і достатніми ізоляційними відстанями. Якщо немає відповідної кваліфікації, доручіть монтаж електрику.
30 А не є робочою гарантією всієї плати
Максимум контакту реле не скасовує обмежень клем, доріжок, проводів і температури. Для високого тривалого струму або навантаження з великим пусковим імпульсом використовуйте контактор чи інший комутаційний апарат із підтвердженим рейтингом.
Захищайте контакти від викидів напруги
Для DC-котушок, соленоїдів і двигунів застосовуйте відповідний захисний діод; для AC-навантажень — підібраний RC-ланцюг або варистор. Захист має відповідати фактичній напрузі та характеру навантаження.
Оптопара не замінює безпечний монтаж
Розділяйте низьковольтні й силові проводи, не залишайте мережеві клеми доступними для дотику та не покладайтеся лише на наявність оптопари. Корпус, запобіжник, ізоляція й розвантаження проводів залишаються обов’язковими.
Передбачте запас джерела 5 В
Котушка споживає 185 мА, а вхідна схема та індикатори додають власне споживання. Просідання напруги може спричинити нестійке перемикання або перезапуск контролера.
FAQ
Чи можна постійно комутувати 30 А?
FC-65 не слід вибирати лише за числом 30 А. Воно описує максимум контакту NO, тоді як безпечний струм готового вузла залежить від клем, доріжок, проводки, температури й характеру навантаження. Для потужного споживача використовуйте контактор.
Чи працюватиме модуль від GPIO 3,3 В?
Гарантувати це без перевірки не можна. Реле живиться від 5 В, а спрацьовування IN від 3,3 В потрібно підтвердити для конкретного контролера та положення перемички HIGH/LOW.
Чи можна живити FC-65 від GPIO?
Ні. GPIO подає лише керувальний сигнал. Для модуля потрібне окреме стабілізоване джерело 5 В, розраховане на струм котушки та схеми керування.
У чому різниця між NO та NC?
NO з’єднується з COM після спрацьовування, тому навантаження зазвичай вимкнене без живлення котушки. NC з’єднаний із COM у неактивному стані та розмикається після спрацьовування.
Чому контролер може перезапускатися під час перемикання?
Причиною може бути просідання 5-вольтового живлення або завади від навантаження. Використайте джерело з достатнім запасом, правильно організуйте проводку та додайте захист від викидів напруги біля індуктивного навантаження.
Сумісні товари та альтернативи
Контролер із логікою 5 В
Для керування модулем можна використати Nano V3.0 на ATmega328P із логікою 5 В. Живлення реле не слід брати безпосередньо з GPIO.
Окрема шина 5 В
Якщо система живиться від 7–20 В DC, Mini560 у версії з виходом 5 В може сформувати живлення для модуля та контролера. Перед монтажем переконайтеся, що обрана саме 5-вольтова версія.
Для навантаження до 10 А
Коли підвищений струм не потрібен, розгляньте одноканальний модуль реле 5 В до 10 А з опторозв’язкою та вибором HIGH/LOW.
