Коротко про Mini560

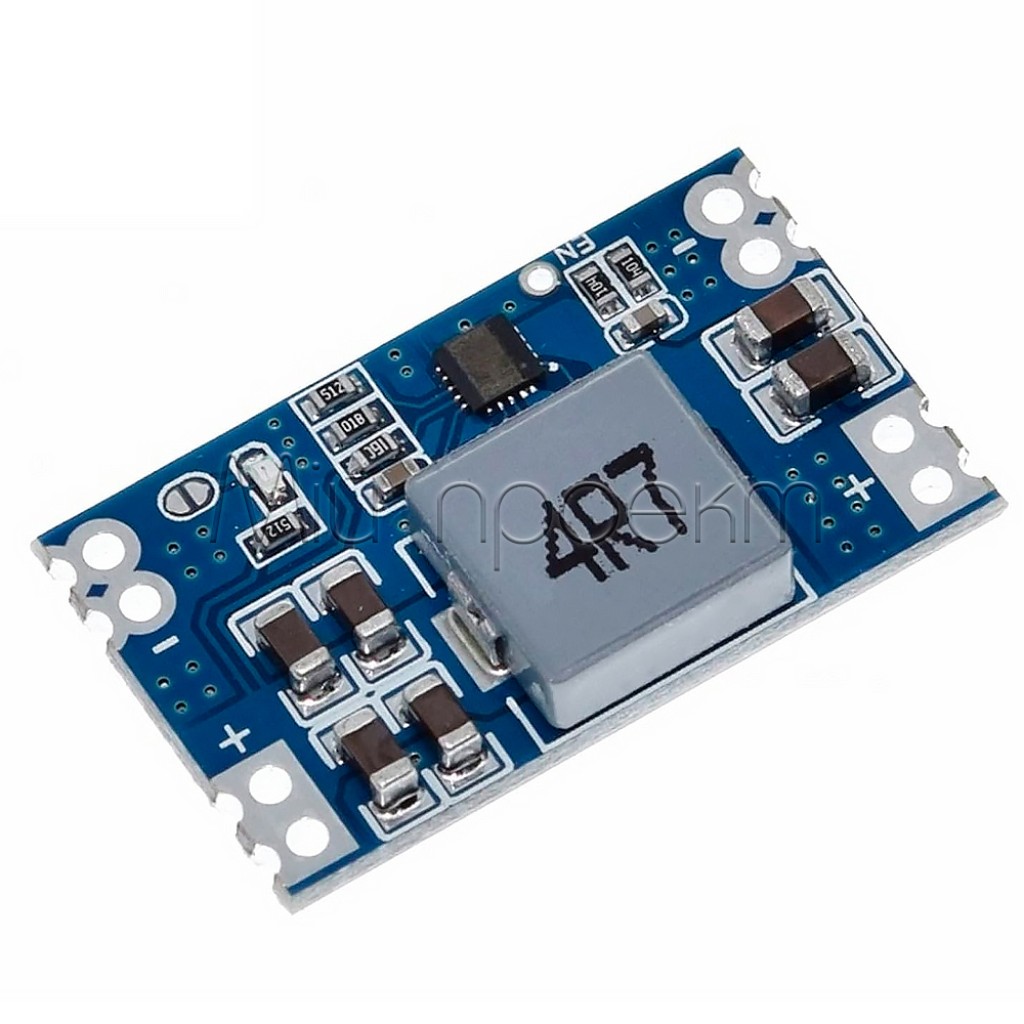

Mini560 — компактний понижувальний DC-DC перетворювач із фіксованою вихідною напругою 3,3 В, 5 В, 9 В або 12 В залежно від вибраної версії. Модуль призначений для живлення контролерів, датчиків, модулів зв’язку та іншої DC-електроніки від джерела з вищою напругою.
Ключові характеристики
- Тип перетворення
- понижувальний DC-DC, buck / step-down
- Вихідна напруга
- фіксована: 3,3 В, 5 В, 9 В або 12 В залежно від версії
- Вхід для версії 3,3 В
- 5–20 В DC
- Вхід для версії 5 В
- 7–20 В DC
- Вхід для версії 9 В
- 11–20 В DC
- Вхід для версії 12 В
- 14–20 В DC
- Рекомендований струм
- до 3 А для 3,3/5 В; до 2 А для 9/12 В
- Максимальний струм
- 5 А для 3,3/5 В; 4 А для 9/12 В — не як безперервний режим
- Частота перетворення
- 500 кГц
- Розміри модуля
- 29 × 18 × 5,4 мм
- Вага
- 5,3 г
- Робоча температура
- від −40 до +85 °C
Детальний опис та особливості

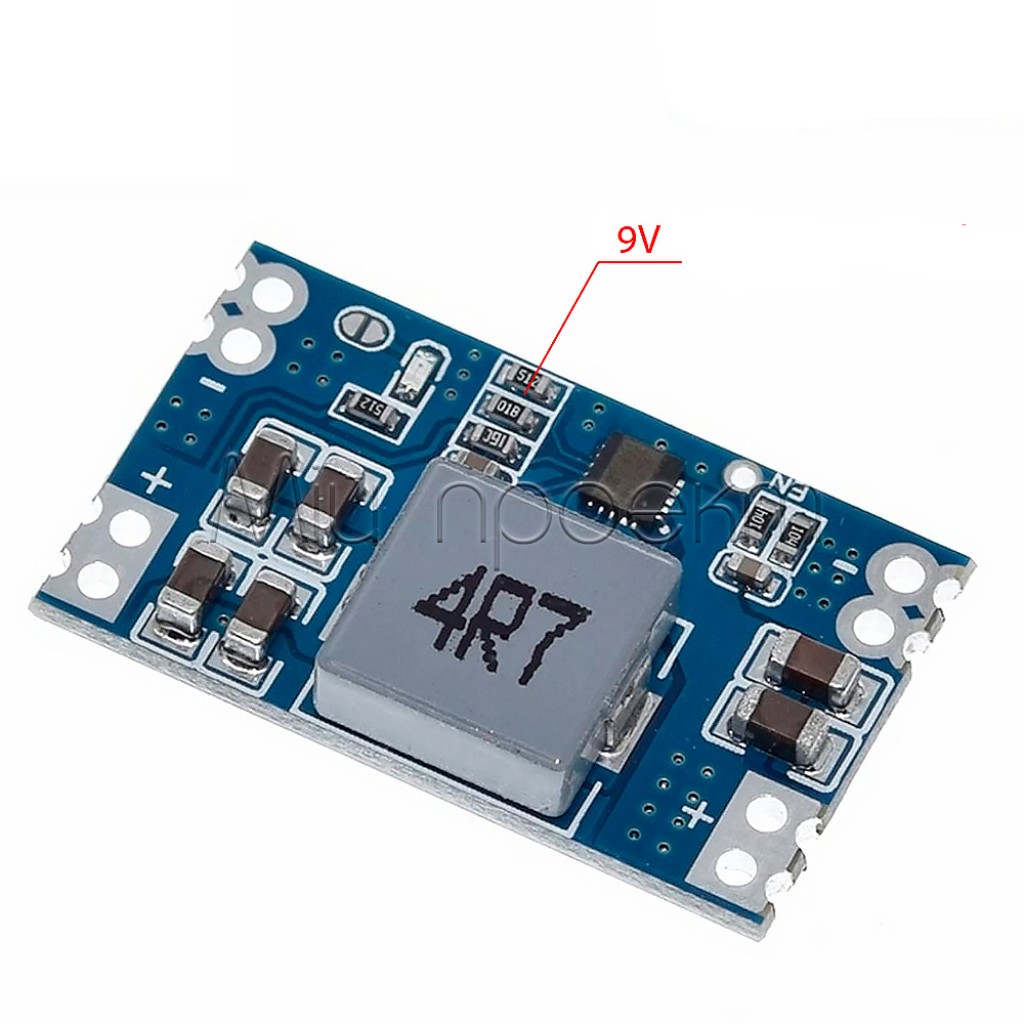

Фіксований вихід без підстроювання
Кожна версія Mini560 формує один вихідний номінал. Варіанти 3,3 В, 5 В, 9 В і 12 В є окремими модифікаціями, а не режимами одного перемикача. Це зменшує ризик випадково змінити напругу після монтажу, але не дає змоги переналаштувати готовий модуль на інший номінал.
Запас між входом і виходом
Mini560 лише знижує напругу. Для стабілізації потрібен запас на вході: щонайменше 5 В для виходу 3,3 В, 7 В для 5 В, 11 В для 9 В і 14 В для 12 В. Якщо джерело просідає нижче відповідної межі, вихід може втратити стабілізацію.
Струм і тепловий режим
Навантажувальна здатність залежить від версії, різниці напруг, температури та вентиляції. Для безперервної роботи використовуйте рекомендовані 3 А для версій 3,3/5 В або 2 А для 9/12 В. Значення 5 А і 4 А є максимальними та потребують окремої перевірки нагріву й стабільності у фактичному корпусі.
Компактний монтаж

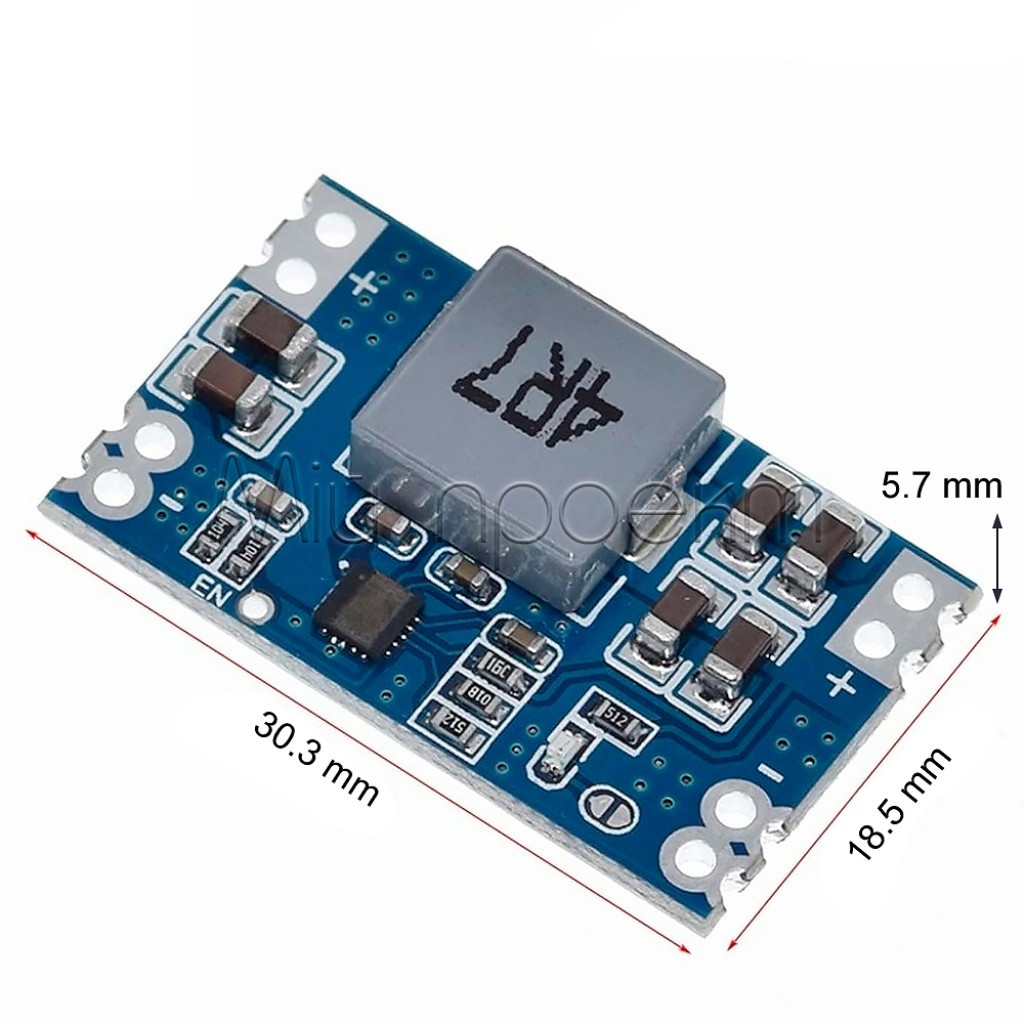

Плата розміром 29 × 18 × 5,4 мм підходить для вбудовування у невеликі пристрої. Контакти живлення та навантаження припаюють до майданчиків відповідно до маркування; модуль не має корпусу й потребує ізоляції від металевих деталей і випадкових замикань.
Підійде / не підійде
Підійде
- для отримання фіксованих 3,3 В, 5 В, 9 В або 12 В від сумісного джерела постійної напруги;
- для живлення контролерів, датчиків, дисплеїв, модулів зв’язку та допоміжних електронних вузлів;
- для компактних конструкцій, у яких потрібна мала плата без підстроювального резистора;
- для тривалого навантаження до 3 А у версіях 3,3/5 В або до 2 А у версіях 9/12 В.
Не підійде
- для підвищення напруги або роботи без достатнього запасу між входом і виходом;
- коли вихідну напругу потрібно змінювати після монтажу;
- для гарантованої безперервної роботи на максимальних 5 А або 4 А без перевірки теплового режиму;
- для заряджання акумуляторів, якщо потрібні обмеження струму та алгоритм заряджання;
- для прямого підключення до джерел зі стрибками понад 20 В без зовнішнього захисту.
Характеристики версій
| Версія | Вхідна напруга | Рекомендований струм | Максимальний струм |
|---|---|---|---|
| 3,3 В | 5–20 В | до 3 А | 5 А |
| 5 В | 7–20 В | до 3 А | 5 А |
| 9 В | 11–20 В | до 2 А | 4 А |
| 12 В | 14–20 В | до 2 А | 4 А |
Максимальні значення струму не слід закладати як звичайний безперервний режим.
Приклади застосування
Живлення 5-вольтового контролера від 12 В
Версія на 5 В може формувати окрему шину для контролера, датчиків або периферії від 12-вольтового адаптера, якщо сумарний тривалий струм не перевищує 3 А.
Шина 3,3 В для цифрової електроніки
Версія на 3,3 В підходить для сумісних контролерів і сенсорних вузлів від джерела 5–20 В. Перед підключенням перевірте вихідний номінал і споживання всієї шини.
Живлення пристрою на 9 В
Версія на 9 В може знижувати напругу джерела 11–20 В для навантаження зі споживанням до рекомендованих 2 А у тривалому режимі.
Стабілізовані 12 В від джерела 14–20 В
Версія на 12 В підходить для допоміжного 12-вольтового вузла, якщо вхід не опускається нижче 14 В і не перевищує 20 В.
Підключення
Виберіть потрібну версію
До пайки переконайтеся, що номінал виходу — 3,3 В, 5 В, 9 В або 12 В — відповідає навантаженню.
Перевірте джерело
Напруга джерела повинна входити в діапазон конкретної версії та за жодних умов не перевищувати 20 В.
Під’єднайте вхід і вихід

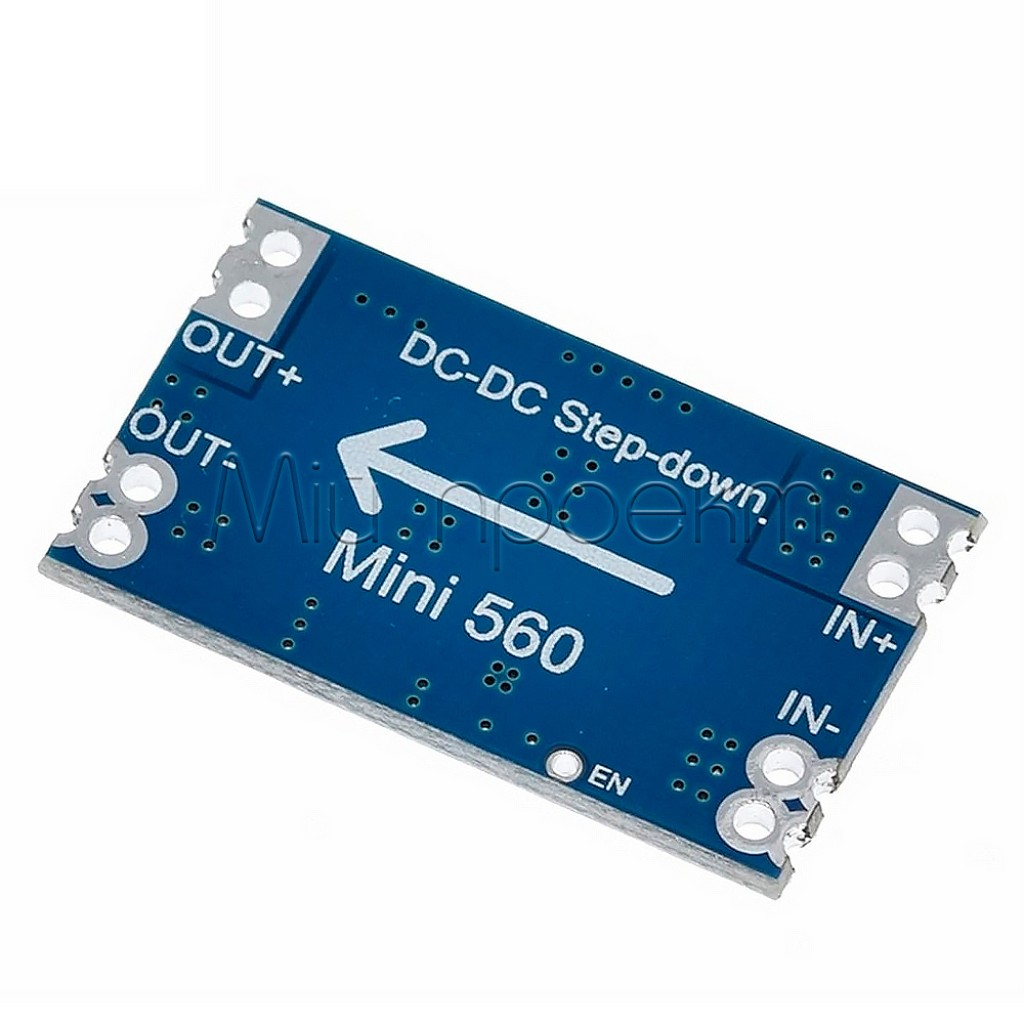

Припаяйте джерело до IN+ та IN−, а навантаження — до OUT+ та OUT−. Перед увімкненням повторно перевірте полярність і відсутність коротких замикань.
Виміряйте вихід без навантаження
До підключення чутливої електроніки перевірте мультиметром фактичну вихідну напругу та полярність.
Перевірте роботу під навантаженням
Після запуску проконтролюйте напругу й нагрів у реальному корпусі. За просідання виходу або надмірної температури зменште струм чи поліпште вентиляцію.
Обмеження та безпека
Не переплутайте полярність
Помилкове підключення IN+/IN− або OUT+/OUT− може пошкодити перетворювач і навантаження. Перевіряйте полярність до подачі живлення.
Не перевищуйте 20 В на вході
Верхня межа входу становить 20 В. Для джерел із можливими імпульсними перенапругами потрібен зовнішній захист, який утримує напругу в допустимих межах.
Максимальний струм не є тривалим режимом
Для безперервної роботи використовуйте рекомендовані 3 А для версій 3,3/5 В або 2 А для 9/12 В. Вищий струм потребує окремої перевірки температури, стабільності та монтажу.
Модуль не підвищує напругу
Коли вхід опускається нижче мінімуму для вибраної версії, вихідна напруга може знизитися. Особливо перевіряйте це з акумуляторними джерелами в міру їх розряду.
Ізолюйте відкриту плату
Mini560 постачається як неізольована плата. Після монтажу захистіть її від контакту з металевим корпусом, провідними предметами та вологою, залишивши простір для відведення тепла.
FAQ
Чи можна перемикати Mini560 між 3,3 В, 5 В, 9 В і 12 В?
Ні. Це окремі версії з фіксованою вихідною напругою. Потрібний номінал обирають до монтажу.
Чи можна отримати 12 В від джерела 12 В?
Ні. Для версії на 12 В потрібен вхід 14–20 В, оскільки понижувальному перетворювачу необхідний запас напруги для стабілізації.
Чи можна постійно навантажувати версію 5 В струмом 5 А?
Не варто закладати 5 А як безперервний режим. Для версій 3,3/5 В рекомендований тривалий струм становить до 3 А.
Чи потрібно перевіряти фіксований вихід мультиметром?
Так. Перевірка без навантаження підтверджує вибрану версію та полярність, а повторне вимірювання під навантаженням допомагає виявити просідання напруги.
Чи підходить Mini560 для заряджання акумулятора?
Mini560 стабілізує напругу, але не замінює зарядний контролер із відповідним алгоритмом і обмеженням струму для конкретної хімії акумулятора.
Альтернативи
Компактний модуль із регулюванням
Якщо вихід потрібно налаштовувати після монтажу, розгляньте HW-613 із регульованим і фіксованими режимами. Його рекомендований тривалий струм без додаткового охолодження — до 2 А.
Більший запас за струмом
Для навантаження понад рекомендовані можливості Mini560 підійде більший XH-M401 із регульованим виходом і рекомендованим струмом до 6 А.
