HW-613 Знижувальний модуль mini DC-DC 4.5-24V з регулюванням та фіксованими значеннями

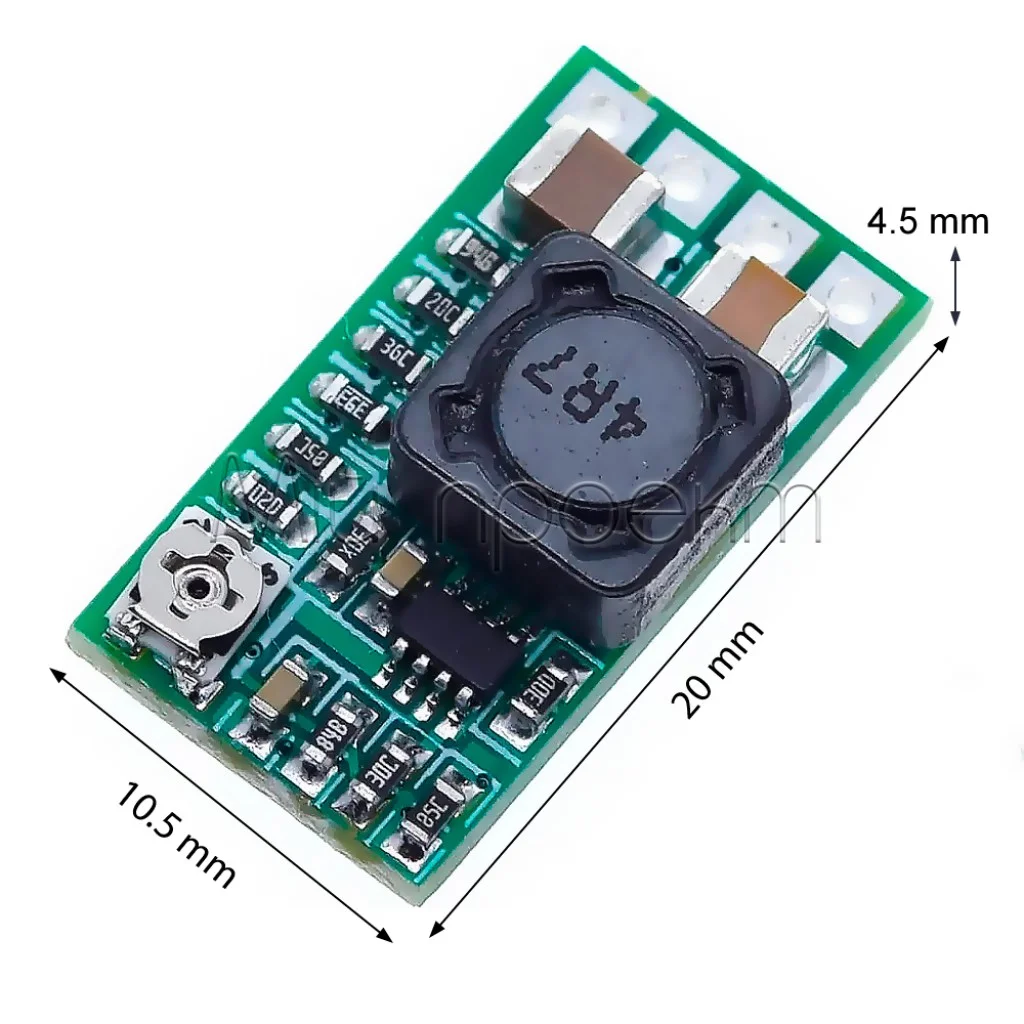

HW-613 — це компактний і ефективний понижуючий DC-DC перетворювач, який дозволяє перетворювати вхідну напругу 4.5-24В у нижчу вихідну напругу з можливістю регулювання або встановлення фіксованих значень. Ця інструкція допоможе вам правильно підключити та налаштувати модуль.

1. Заходи безпеки

• Завжди відключайте джерело живлення перед паянням або зміною підключень на модулі.
• Не перевищуйте максимальну вхідну напругу 24В.
• При високих струмах (>1.5A) забезпечте додаткове охолодження мікросхеми.
• Переконайтесь, що вихідна напруга відповідає вимогам вашого навантаження перед підключенням.

graph TD
    A[Перед підключенням] --> B[Перевірити полярність]
    A --> C[Перевірити вхідну напругу]
    A --> D[Налаштувати вихідну напругу]
    B & C & D --> E[Підключення навантаження]

    style B fill:#f96,stroke:#333
    style C fill:#ff9,stroke:#333
    style D fill:#bbf,stroke:#333


2. Ідентифікація контактів

На платі модуля HW-613 є наступні контакти та елементи:

• IN+: Вхід позитивної (+) напруги (від 4.5В до 24В DC)
• GND: Загальний мінус (-) або "земля" (спільний для входу та виходу)
• VO+: Вихід позитивної (+) напруги (від 0.8В до 17В DC, або фіксована напруга)
• EN (Enable): Вхід керування увімкненням/вимкненням модуля
• ADJ (Adjustable): Контактна площадка для регулювання вихідної напруги
• Площадки фіксованих напруг (1.8V, 2.5V, 3.3V, 5V, 9V, 12V): Використовуються для встановлення фіксованої вихідної напруги
• Підлаштовувальний резистор (потенціометр): Для точного регулювання вихідної напруги

graph LR
    A[HW-613 Модуль] --- B[IN+ Вхід +]
    A --- C[GND Земля]
    A --- D[VO+ Вихід +]
    A --- E[EN Керування]
    A --- F[ADJ Регулювання]
    A --- G{Фіксовані напруги}
    G --- G1[1.8V]
    G --- G2[2.5V]
    G --- G3[3.3V]
    G --- G4[5V]
    G --- G5[9V]
    G --- G6[12V]

    style A fill:#bbf,stroke:#333
    style G fill:#ff9,stroke:#333


3. Базове підключення (регульована вихідна напруга)

Підключення входу

1. Підключіть позитивний (+) вивід вашого джерела живлення (4.5-24В) до площадки IN+.
2. Підключіть негативний (-) вивід (землю) вашого джерела живлення до площадки GND.
3. Ще раз перевірте правильність полярності!

Підключення виходу

1. Підключіть позитивний (+) вхід вашого навантаження (пристрою, який потрібно живити) до площадки VO+.
2. Підключіть негативний (-) вхід (землю) вашого навантаження до площадки GND.

graph LR
    A[Джерело живлення] -->|+| B[IN+]
    A -->|-| C[GND]
    B & C --- D[HW-613]
    D --- E[VO+]
    D --- F[GND]
    E -->|+| G[Навантаження]
    F -->|-| G

    style A fill:#bbf,stroke:#333
    style D fill:#f96,stroke:#333
    style G fill:#9f9,stroke:#333


Налаштування вихідної напруги

1. Переконайтесь, що жодна з площадок фіксованих напруг не замкнена перемичкою.
2. Підключіть до виходу (VO+ та GND) вольтметр.
3. Подайте вхідну напругу.
4. За допомогою маленької викрутки обережно обертайте гвинт підлаштовувального резистора (потенціометра) на платі, спостерігаючи за показаннями вольтметра, доки не досягнете бажаної вихідної напруги (в межах 0.8-17В).
5. Після налаштування можна відключити живлення, від'єднати вольтметр і підключити ваше основне навантаження.

4. Модифікація для фіксованої вихідної напруги

Якщо вам потрібна одна з фіксованих напруг, зазначених на платі (наприклад, 5В для живлення Arduino або 3.3В для інших пристроїв), виконайте наступні кроки:

Вибір фіксованої напруги (на прикладі 5В)

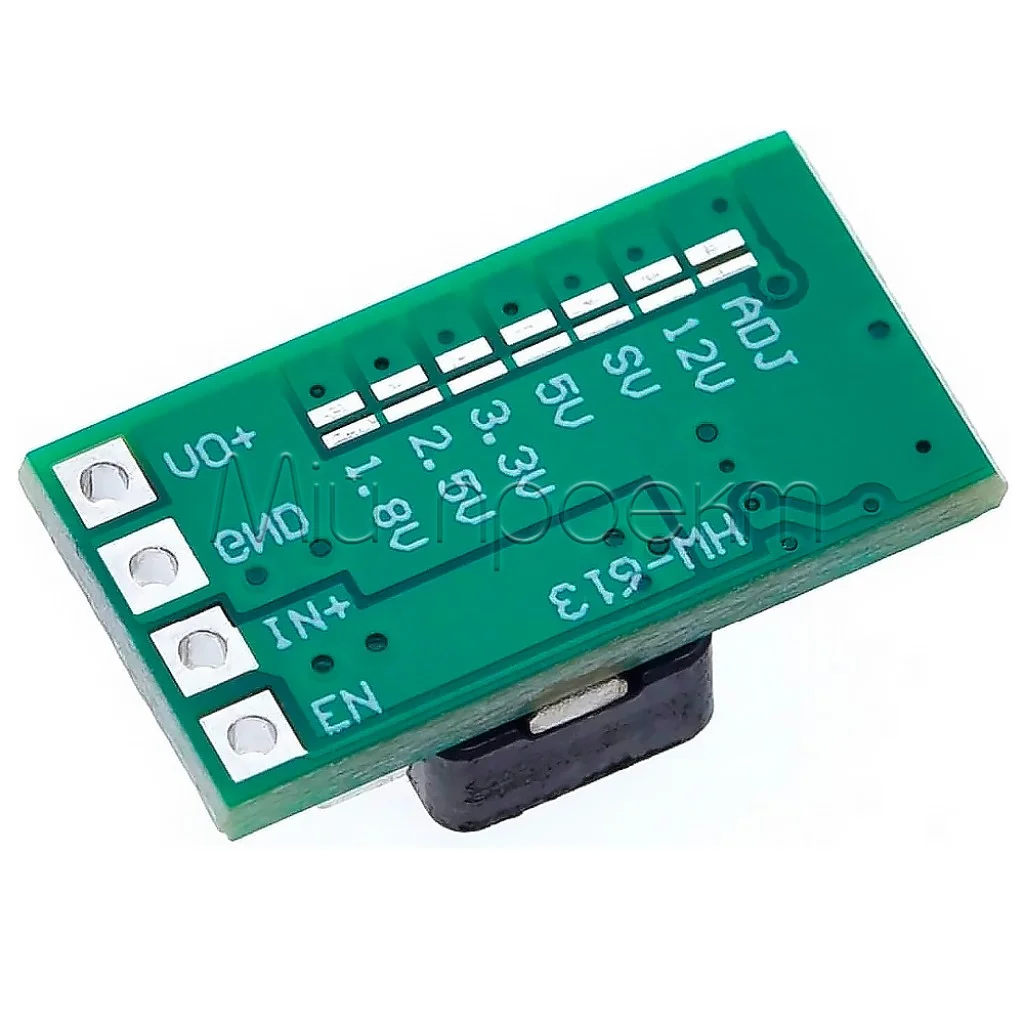

1. Знайдіть на зворотному боці плати ряд контактних площадок (ADJ, 12V, 9V, 5V, 3.3V, 2.5V, 1.8V) та потрібну вам площадку (наприклад, 5V).
2. Припаяйте перемичку (краплю припою або маленький шматочок дроту) між обраною площадкою (5V) та сусідньою спільною доріжкою цих площадок.

Відключення схеми регулювання (один із варіантів)

Оберіть один із двох варіантів для відключення регулювання:

Варіант А:

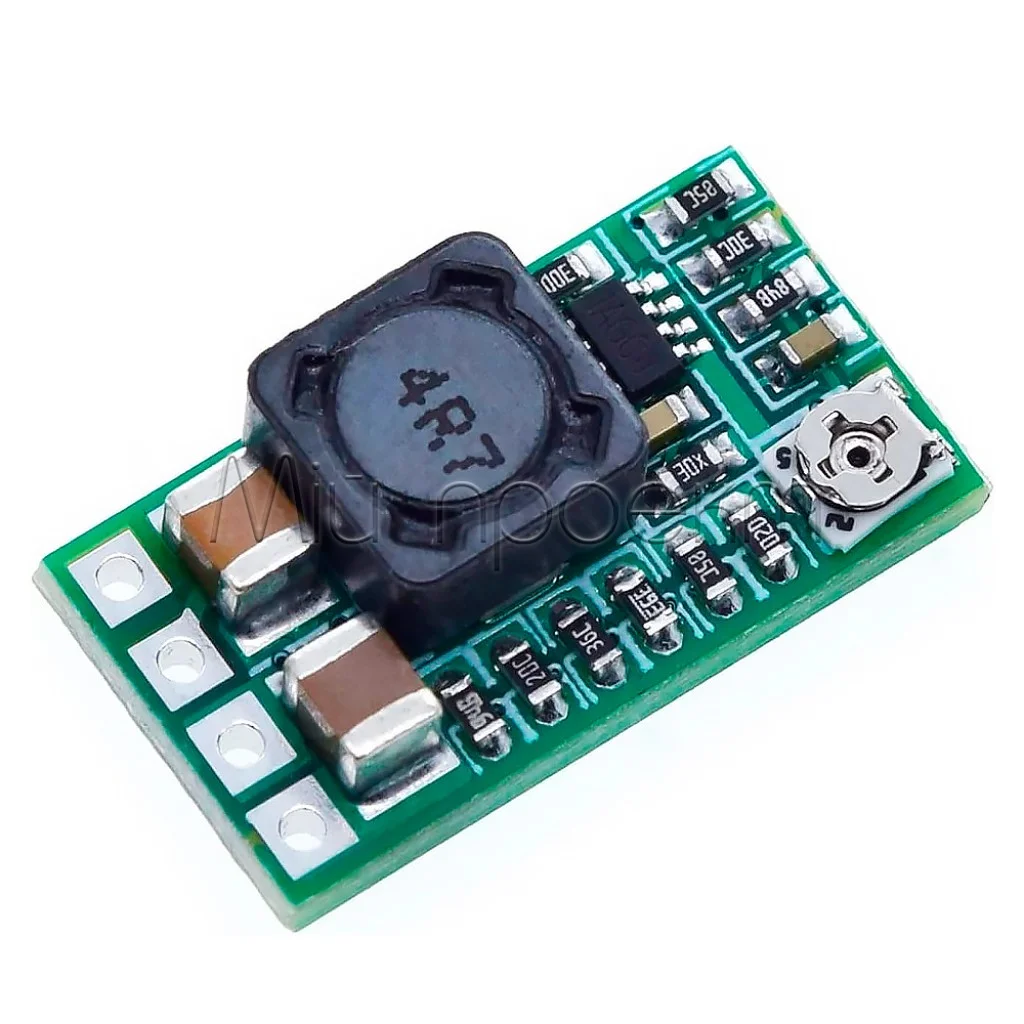

1. Знайдіть на верхньому боці плати маленький SMD резистор, підключений до потенціометра (біля площадки ADJ).
2. Обережно відпаяйте цей резистор.

Варіант Б:

1. Знайдіть на зворотному боці плати доріжку, що йде від площадки ADJ до схеми потенціометра.
2. Обережно переріжте цю доріжку гострим інструментом (наприклад, скальпелем).

Перевірка

Після модифікації подайте вхідну напругу і перевірте вихідну напругу вольтметром. Вона має бути близькою до обраного фіксованого значення (наприклад, ~4.95В для 5В).

flowchart TD
    A[Визначити потрібну напругу] --> B[Знайти відповідну площадку]
    B --> C[Припаяти перемичку]
    C --> D{Відключити регулювання?}
    D -->|Так| E[Обрати спосіб]
    D -->|Ні| G[Завершено]
    E --> F1[Відпаяти резистор]
    E --> F2[Перерізати доріжку]
    F1 & F2 --> G

    style A fill:#bbf,stroke:#333
    style C fill:#f96,stroke:#333
    style G fill:#9f9,stroke:#333


5. Використання входу Enable (EN)

Цей вхід дозволяє дистанційно вмикати та вимикати модуль, що особливо корисно для пристроїв з батарейним живленням.

• Увімкнений стан (за замовчуванням): Залиште контакт EN не підключеним. Модуль буде працювати.
• Вимкнений стан: З'єднайте контакт EN з контактом GND (загальним мінусом). Вихідна напруга модуля впаде до нуля, споживання струму стане мінімальним (майже нульовим).

graph TD
    A[Керування Enable] --> B{Увімкнути модуль?}
    B -->|Так| C[Залишити EN не підключеним]
    B -->|Ні| D[З'єднати EN з GND]
    B -->|Програмне керування| E[Підключити до мікроконтролера]

    style B fill:#bbf,stroke:#333
    style C fill:#9f9,stroke:#333
    style D fill:#f96,stroke:#333


6. Діагностика та усунення проблем

Особливості використання

• Високий струм (до 3А): Дозволяє живити енергоємні пристрої, такі як сучасні Arduino з кількома шилдами або потужним двигуном.
• Нагрівання: При струмах понад 1.5-2А мікросхема на модулі починає сильно грітися. Для тривалої роботи при таких струмах потрібне додаткове охолодження.
• Висока ефективність (ККД до 97%): Завдяки використанню синхронного випрямляча та відносно великого індуктора, модуль є енергоефективним.
• Низький струм спокою: Важливо для батарейних пристроїв, оскільки модуль споживає дуже мало енергії у режимі очікування.
• Захист від КЗ: Наявність захисту від короткого замикання на виході робить модуль безпечнішим у використанні.
