HW-613 Понижающий модуль mini DC-DC 4.5-24V с регулировкой и фиксироваными значениями

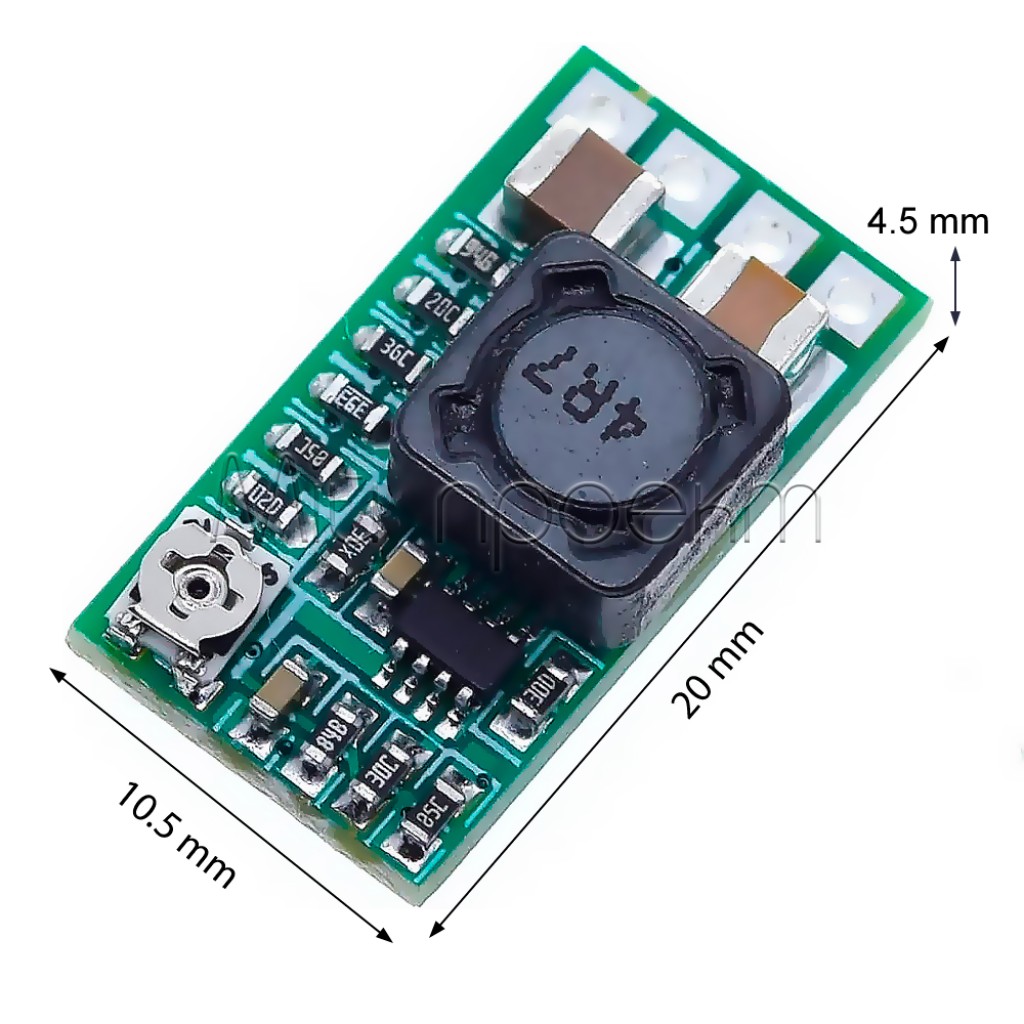

HW-613 — это компактный и эффективный понижающий DC-DC преобразователь, который позволяет преобразовывать входное напряжение 4.5-24В в более низкое выходное напряжение с возможностью регулировки или установки фиксированных значений. Эта инструкция поможет вам правильно подключить и настроить модуль.

1. Меры безопасности

• Всегда отключайте источник питания перед пайкой или изменением подключений на модуле.
• Не превышайте максимальное входное напряжение 24В.
• При высоких токах (>1.5A) обеспечьте дополнительное охлаждение микросхемы.
• Убедитесь, что выходное напряжение соответствует требованиям вашей нагрузки перед подключением.

graph TD
    A[Перед подключением] --> B[Проверить полярность]
    A --> C[Проверить входное напряжение]
    A --> D[Настроить выходное напряжение]
    B & C & D --> E[Подключение нагрузки]

    style B fill:#f96,stroke:#333
    style C fill:#ff9,stroke:#333
    style D fill:#bbf,stroke:#333

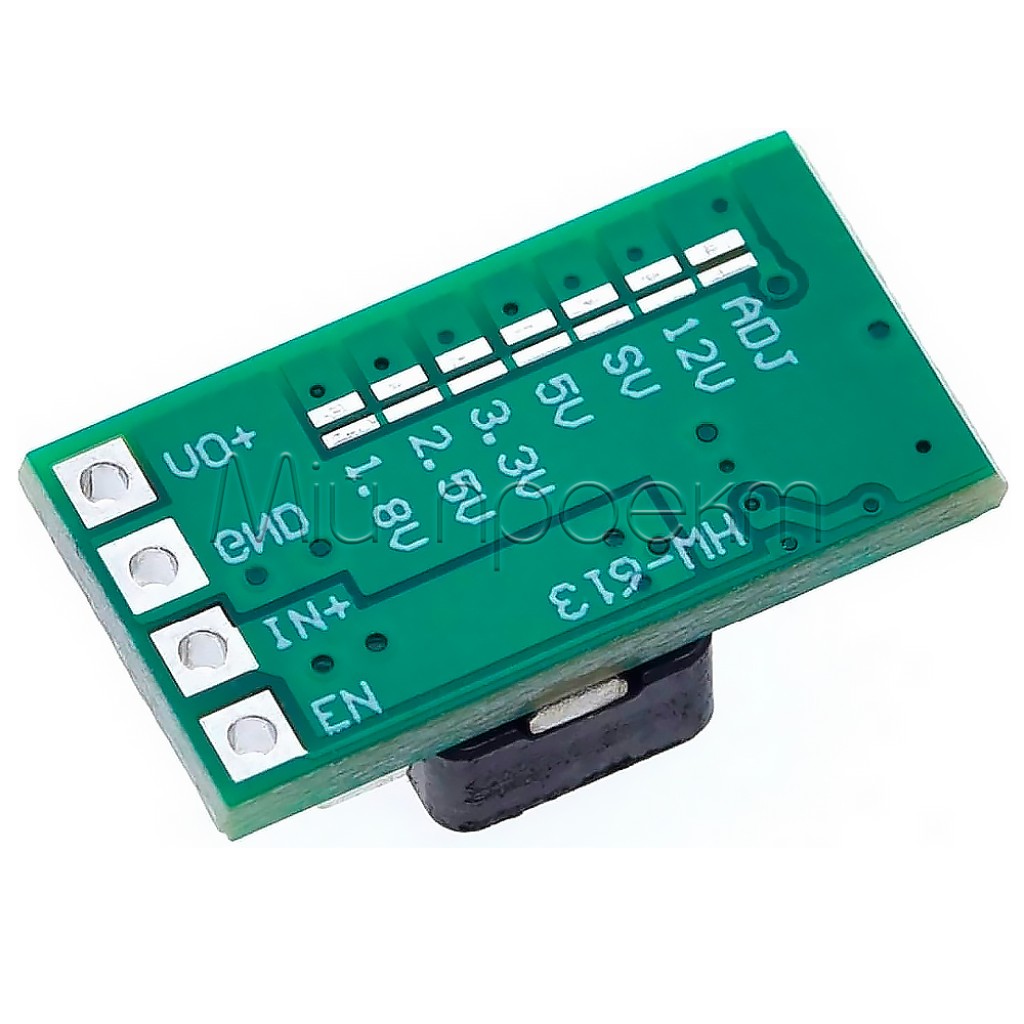

2. Идентификация контактов

На плате модуля HW-613 имеются следующие контакты и элементы:

• IN+: Вход положительного (+) напряжения (от 4.5В до 24В DC)
• GND: Общий минус (-) или "земля" (общая для входа и выхода)
• VO+: Выход положительного (+) напряжения (от 0.8В до 17В DC, или фиксированное напряжение)
• EN (Enable): Вход управления включением/выключением модуля
• ADJ (Adjustable): Контактная площадка для регулировки выходного напряжения
• Площадки фиксированных напряжений (1.8V, 2.5V, 3.3V, 5V, 9V, 12V): Используются для установки фиксированного выходного напряжения
• Подстроечный резистор (потенциометр): Для точной регулировки выходного напряжения

graph LR
    A[HW-613 Модуль] --- B[IN+ Вход +]
    A --- C[GND Земля]
    A --- D[VO+ Выход +]
    A --- E[EN Управление]
    A --- F[ADJ Регулировка]
    A --- G{Фиксированные напряжения}
    G --- G1[1.8V]
    G --- G2[2.5V]
    G --- G3[3.3V]
    G --- G4[5V]
    G --- G5[9V]
    G --- G6[12V]

    style A fill:#bbf,stroke:#333
    style G fill:#ff9,stroke:#333


3. Базовое подключение (регулируемое выходное напряжение)

Подключение входа

1. Подключите положительный (+) вывод вашего источника питания (4.5-24В) к площадке IN+.
2. Подключите отрицательный (-) вывод (землю) вашего источника питания к площадке GND.
3. Еще раз проверьте правильность полярности!

Подключение выхода

1. Подключите положительный (+) вход вашей нагрузки (устройства, которое нужно питать) к площадке VO+.
2. Подключите отрицательный (-) вход (землю) вашей нагрузки к площадке GND.

graph LR
    A[Источник питания] -->|+| B[IN+]
    A -->|-| C[GND]
    B & C --- D[HW-613]
    D --- E[VO+]
    D --- F[GND]
    E -->|+| G[Нагрузка]
    F -->|-| G

    style A fill:#bbf,stroke:#333
    style D fill:#f96,stroke:#333
    style G fill:#9f9,stroke:#333


Настройка выходного напряжения

1. Убедитесь, что ни одна из площадок фиксированных напряжений не замкнута перемычкой.
2. Подключите к выходу (VO+ и GND) вольтметр.
3. Подайте входное напряжение.
4. С помощью маленькой отвертки осторожно вращайте винт подстроечного резистора (потенциометра) на плате, наблюдая за показаниями вольтметра, пока не достигнете желаемого выходного напряжения (в пределах 0.8-17В).
5. После настройки можно отключить питание, отсоединить вольтметр и подключить вашу основную нагрузку.

4. Модификация для фиксированного выходного напряжения

Если вам нужно одно из фиксированных напряжений, указанных на плате (например, 5В для питания Arduino или 3.3В для других устройств), выполните следующие шаги:

Выбор фиксированного напряжения (на примере 5В)

1. Найдите на обратной стороне платы ряд контактных площадок (ADJ, 12V, 9V, 5V, 3.3V, 2.5V, 1.8V) и нужную вам площадку (например, 5V).
2. Припаяйте перемычку (каплю припоя или маленький кусочек провода) между выбранной площадкой (5V) и соседней общей дорожкой этих площадок.

Отключение схемы регулировки (один из вариантов)

Выберите один из двух вариантов для отключения регулировки:

Вариант А:

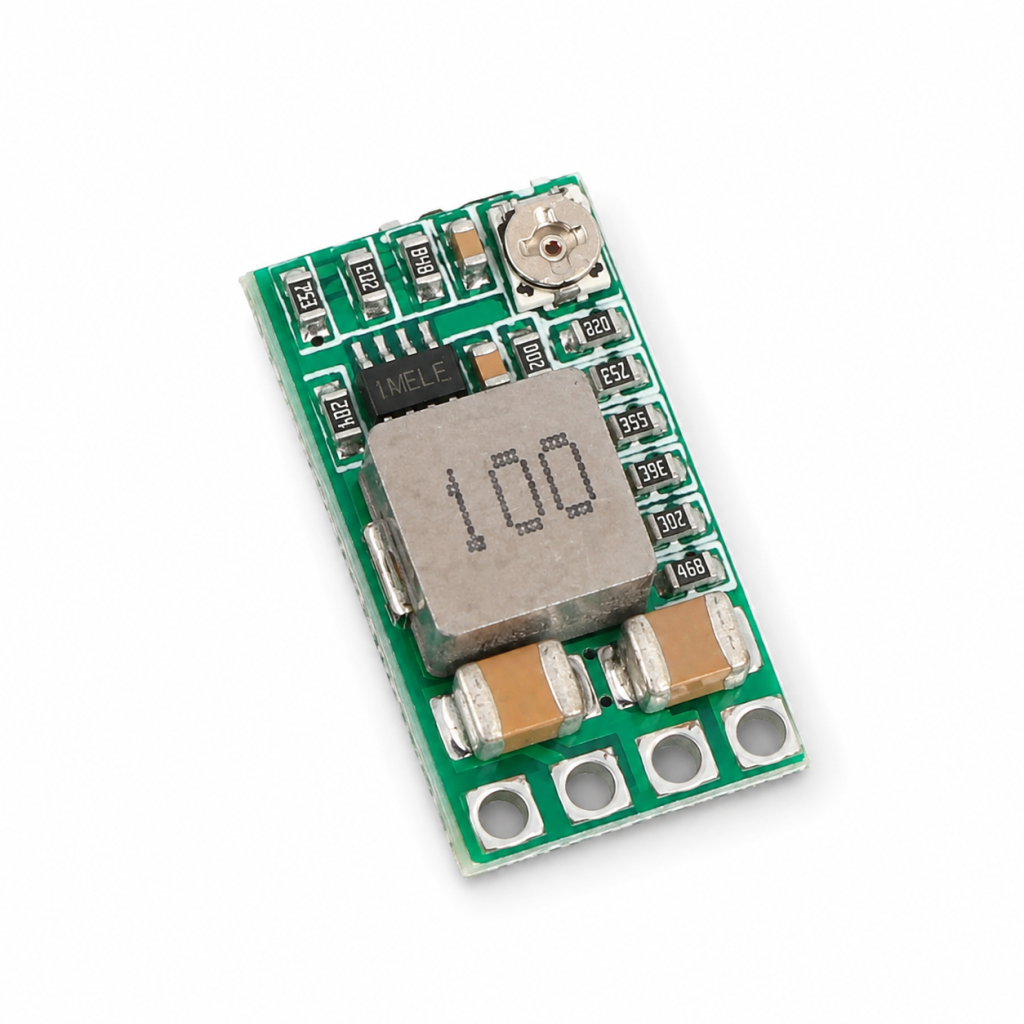

1. Найдите на верхней стороне платы маленький SMD резистор, подключенный к потенциометру (возле площадки ADJ).
2. Осторожно отпаяйте этот резистор.

Вариант Б:

1. Найдите на обратной стороне платы дорожку, идущую от площадки ADJ к схеме потенциометра.
2. Осторожно перережьте эту дорожку острым инструментом (например, скальпелем).

Проверка

После модификации подайте входное напряжение и проверьте выходное напряжение вольтметром. Оно должно быть близким к выбранному фиксированному значению (например, ~4.95В для 5В).

flowchart TD
    A[Определить нужное напряжение] --> B[Найти соответствующую площадку]
    B --> C[Припаять перемычку]
    C --> D{Отключить регулировку?}
    D -->|Да| E[Выбрать способ]
    D -->|Нет| G[Завершено]
    E --> F1[Отпаять резистор]
    E --> F2[Перерезать дорожку]
    F1 & F2 --> G

    style A fill:#bbf,stroke:#333
    style C fill:#f96,stroke:#333
    style G fill:#9f9,stroke:#333


5. Использование входа Enable (EN)

Этот вход позволяет дистанционно включать и выключать модуль, что особенно полезно для устройств с батарейным питанием.

• Включенное состояние (по умолчанию): Оставьте контакт EN неподключенным. Модуль будет работать.
• Выключенное состояние: Соедините контакт EN с контактом GND (общим минусом). Выходное напряжение модуля упадет до нуля, потребление тока станет минимальным (почти нулевым).

graph TD
    A[Управление Enable] --> B{Включить модуль?}
    B -->|Да| C[Оставить EN неподключенным]
    B -->|Нет| D[Соединить EN с GND]
    B -->|Программное управление| E[Подключить к микроконтроллеру]

    style B fill:#bbf,stroke:#333
    style C fill:#9f9,stroke:#333
    style D fill:#f96,stroke:#333


6. Диагностика и устранение проблем

Особенности использования

• Высокий ток (до 3А): Позволяет питать энергоемкие устройства, такие как современные Arduino с несколькими шилдами или мощным двигателем.
• Нагрев: При токах свыше 1.5-2А микросхема на модуле начинает сильно греться. Для длительной работы при таких токах требуется дополнительное охлаждение.
• Высокая эффективность (КПД до 97%): Благодаря использованию синхронного выпрямителя и относительно большого индуктора, модуль является энергоэффективным.
• Низкий ток покоя: Важно для батарейных устройств, поскольку модуль потребляет очень мало энергии в режиме ожидания.
• Защита от КЗ: Наличие защиты от короткого замыкания на выходе делает модуль безопаснее в использовании.
