Плата сетевой коммутатор 8 портов 10/100M Ethernet 12v pcba модуль

Name: Плата сетевой коммутатор 8 портов 10/100M Ethernet 12v pcba модуль
Brand: Мій Проект
SKU: 1576
Price: 1660.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1576

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

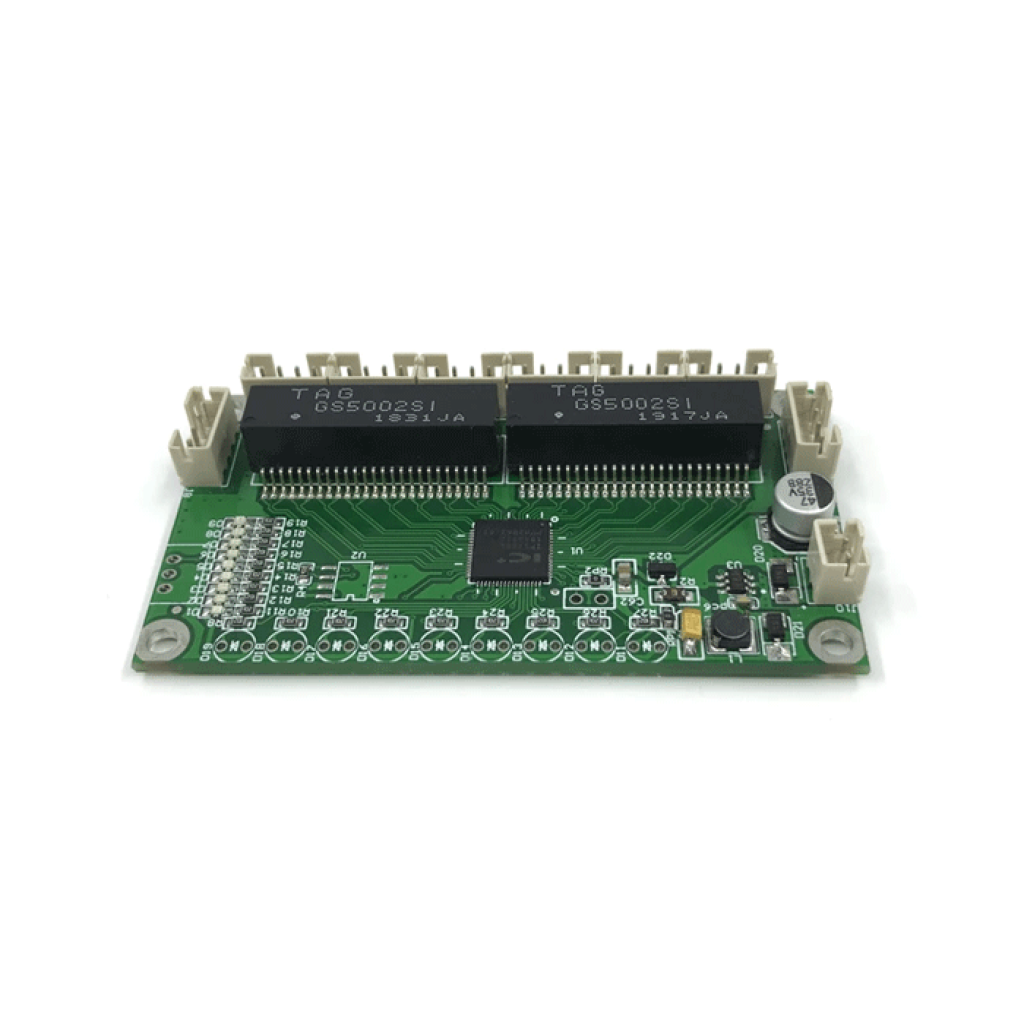

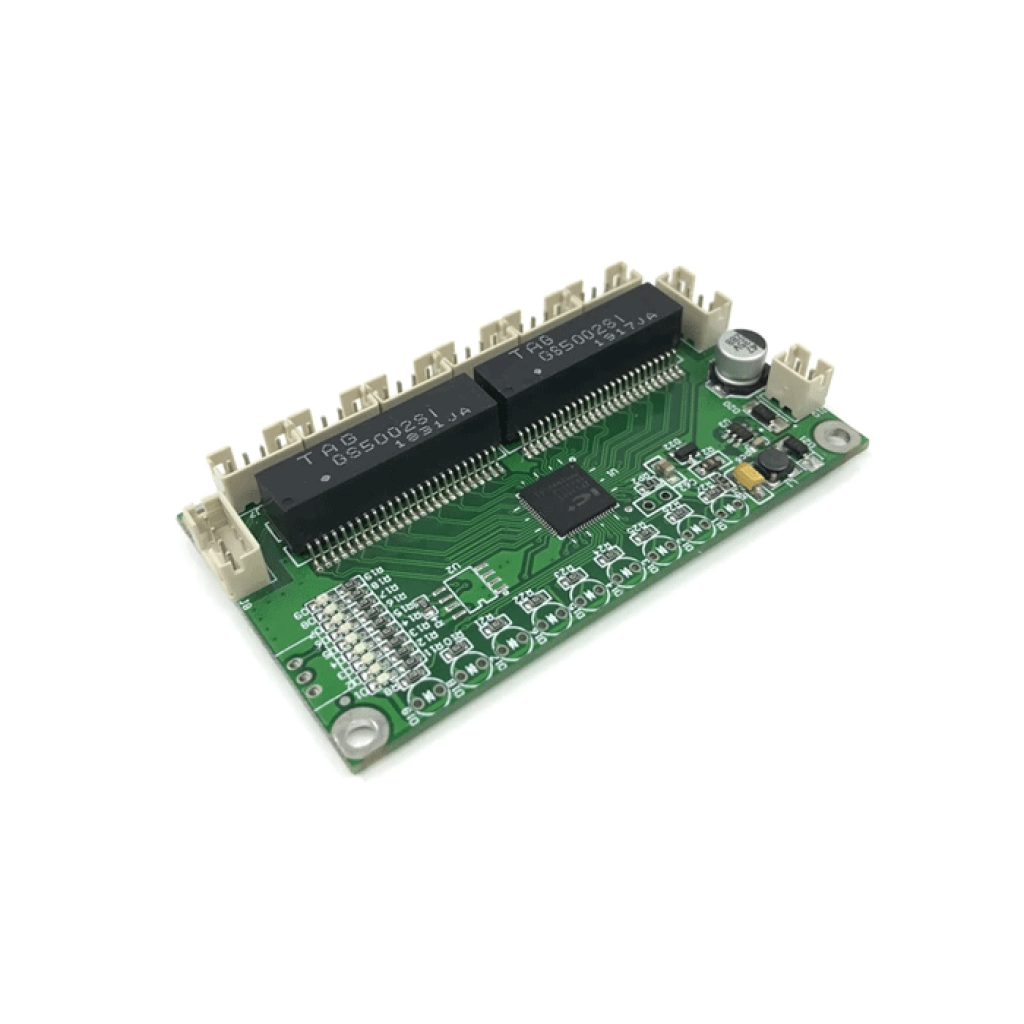

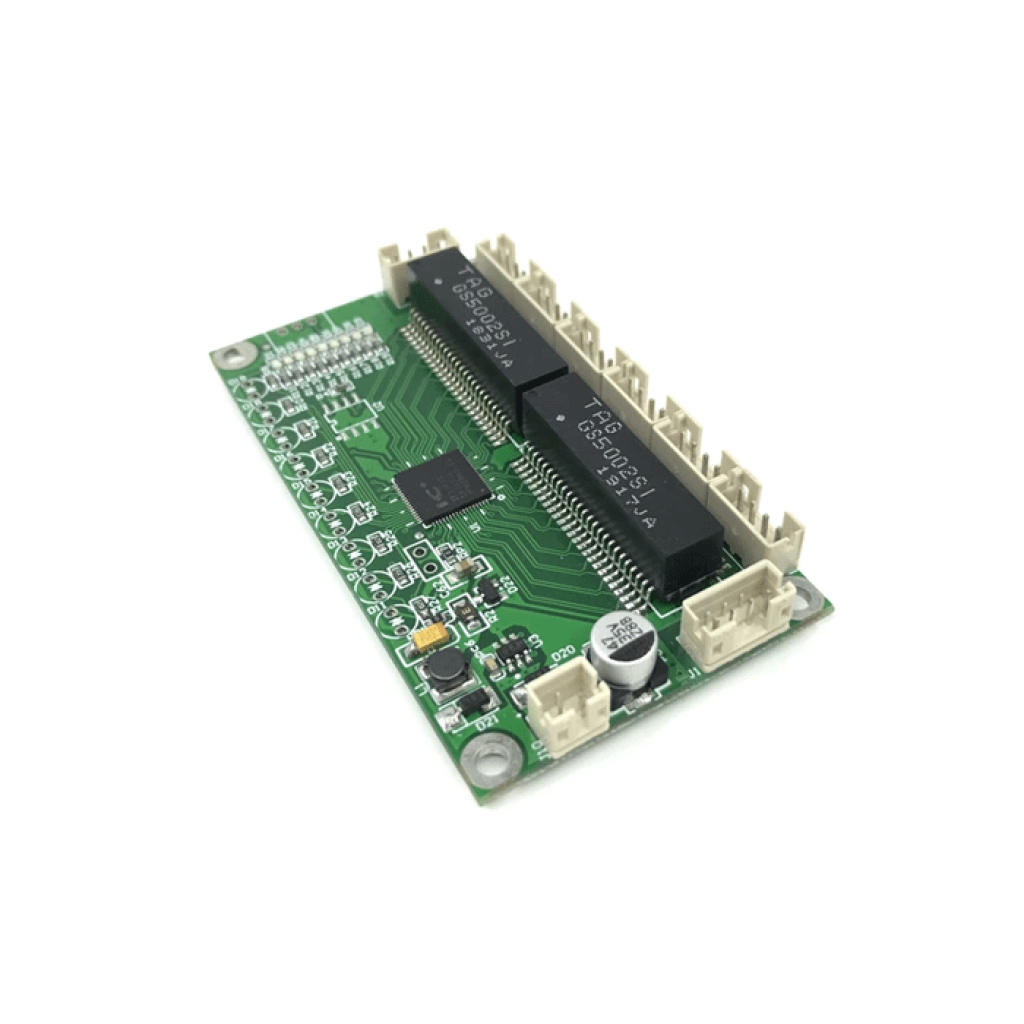

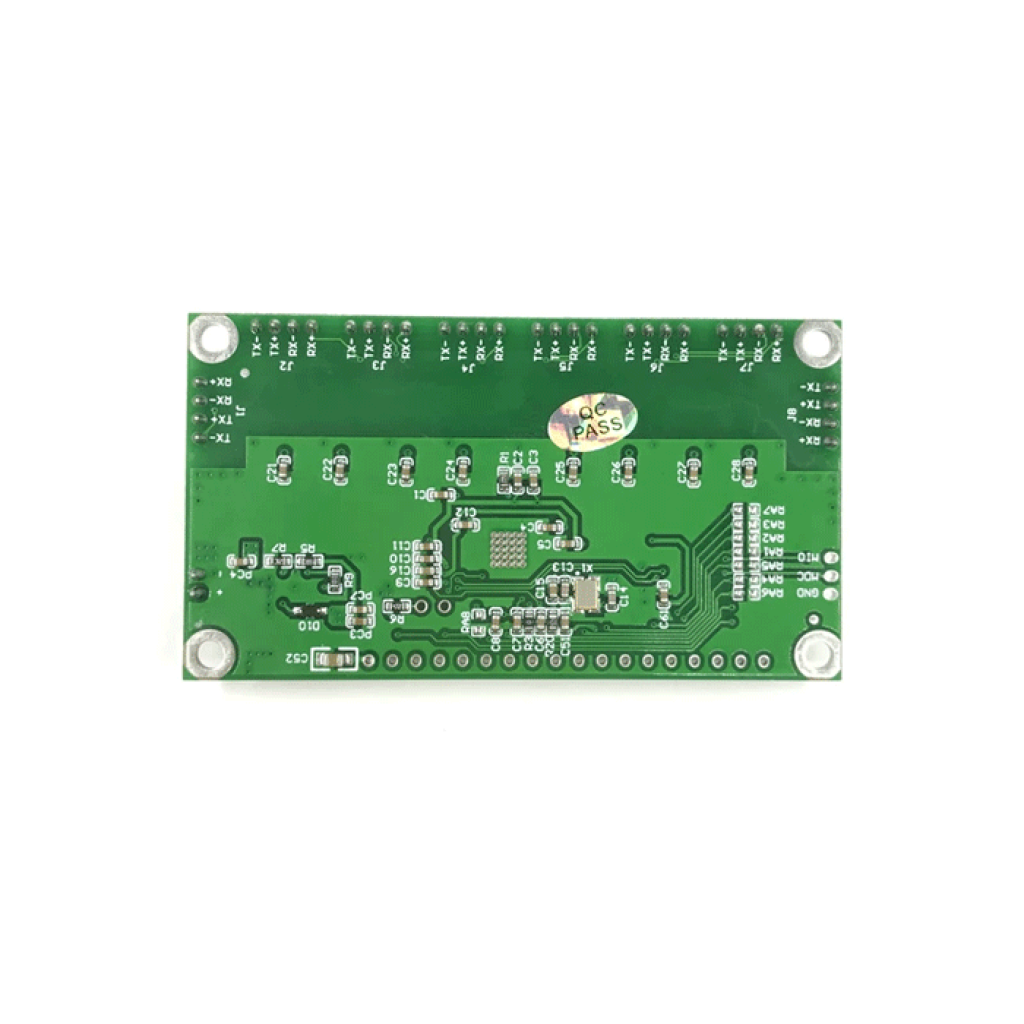

⚙️ Мини Ethernet свитч модуль PCBA 8-портовый (DYR-S8-001)

Компактный сетевой коммутатор с поддержкой 10/100Mbps

Общее описание

Мини Ethernet свитч модуль PCBA 8-портовый – это компактное решение для построения локальных сетей, которое обеспечивает стабильное соединение со скоростью до 100 Мбит/с на всех портах. Этот модуль идеально подходит для интеграции в промышленные системы, IoT-устройства и домашние сети, предлагая автоматическое распознавание кабелей, назначение MAC-адресам и индикацию статуса через LED. Благодаря малым размерам 72x40x12 мм и широкому диапазону питания от 5 до 24 В, он легко монтируется в ограниченных пространствах без необходимости в дополнительном охлаждении. Продукт соответствует стандартам IEEE 802.3 и 802.3u, обеспечивая непрерывную передачу данных с минимальными задержками. Этот свитч модуль является оптимальным выбором для разработчиков, системных интеграторов и энтузиастов, которые ищут надежное, экономичное и гибкое сетевое оборудование для расширения подключений в мониторинговых системах, гостиничных сетях или кампусных инфраструктурах.

✅ Технические преимущества:

• Компактный дизайн – с размерами 72x40x12 мм модуль легко интегрируется в ограниченные пространства промышленных устройств или IoT-систем, уменьшая общий размер конечного продукта без потери функциональности.
• Широкий диапазон питания – поддержка входного напряжения от 5 до 24 В позволяет использовать различные источники питания, обеспечивая гибкость в промышленных условиях и снижая энергопотребление до 1-2 Вт.
• Автоматическая адаптация портов – функция Auto-MDI/MDIX и автосогласование скорости на 8 портах упрощает подключение, устраняя необходимость в специальных кабелях и сокращая время настройки.
• Надежная изоляция сигнала – встроенные компоненты обеспечивают электрическую изоляцию и фильтрацию шумов, повышая стабильность соединения в средах с электромагнитными помехами.
• LED-индикация статуса – индикаторы для каждого порта позволяют быстро диагностировать проблемы, упрощая обслуживание и обеспечивая бесперебойную работу сети.

🔧 Идеальное решение для:

Домашних локальных сетей

Систем видеонаблюдения

Промышленной автоматизации

IoT-устройств

Гостиничных сетей

Кампусных инфраструктур

Интернет-кафе

Расширения кабельных сетей

💡 Широкие возможности применения:

Домашние локальные сети – этот модуль позволяет легко расширить домашнюю сеть, подключая несколько устройств без потери скорости. В сценариях с умными домами он обеспечивает стабильное соединение для телевизоров, компьютеров и гаджетов, с автоматическим управлением трафиком. Преимуществом является простота интеграции в существующие системы без дополнительного оборудования.
Системы видеонаблюдения – идеально для соединения камер наблюдения в реальном времени, где нужна низкая задержка и надежность. Модуль поддерживает подключение до 8 устройств, позволяя масштабировать систему мониторинга в офисах или магазинах. Его компактность облегчает монтаж в шкафах управления.
Промышленная автоматизация – в промышленных средах модуль обеспечивает стабильную коммуникацию между контроллерами и сенсорами, выдерживая помехи. Он подходит для конвейерных линий или роботизированных систем, где гибкое питание и изоляция сигналов критичны. Преимуществом является возможность работы в широком температурном диапазоне.
IoT-устройства – для интернета вещей модуль служит хабом для подключения датчиков и актуаторов, обеспечивая эффективное управление данными. В умных городах или фермах он позволяет создавать децентрализованные сети с минимальными затратами. Автоматическое обучение адресам упрощает масштабирование.
Гостиничные и кампусные сети – в крупных объектах модуль расширяет доступ к интернету для гостей или студентов, поддерживая множественные соединения. Он интегрируется в стеновые панели или шкафы, обеспечивая бесперебойную работу. Преимуществом является экономичность для бюджетных проектов.

📦 Детальные технические характеристики:

Количество портов: 8 x 10/100Mbps
Стандарты:
- IEEE 802.3
- IEEE 802.3u
Функции портов: Автосогласование, Auto-MDI/MDIX
Управление трафиком: Поддержка полудуплексного управления потоком, полнодуплексного обратного
Обучение MAC-адресам: Автоматическое
Индикация: LED для питания, link/activity на каждом порту

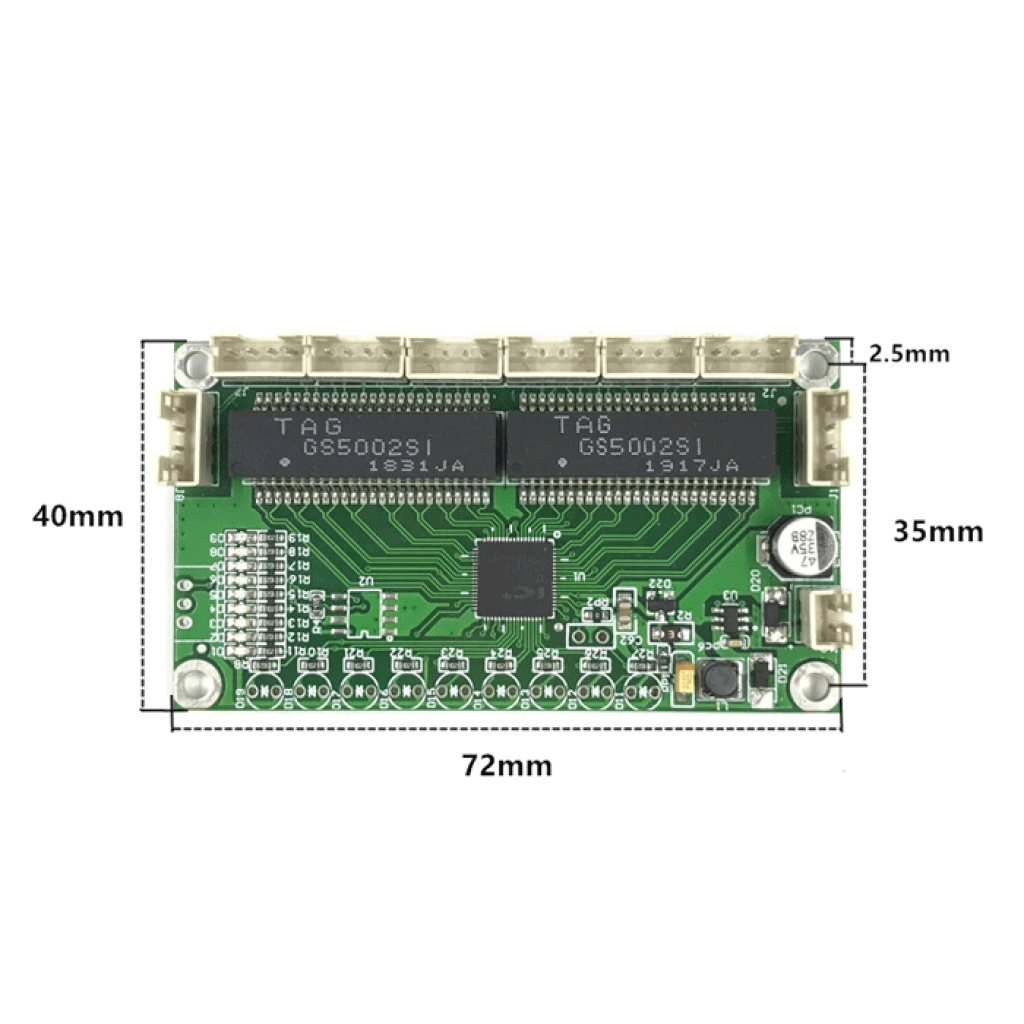

Размеры PCBA: 72 x 40 x 12 мм
Питание: 5-24V DC (возможность расширения до 28V, 36V, 40V)
Архитектура коммутации: Non-blocking, store-and-forward
Компоненты: SMD элементы для фильтрации
Рабочая температура: 0-70°C (коммерческий класс)
Монтаж: Отверстия для крепления
Подключение: Пин-хедеры для внешних RJ45

⚠️ Важные аспекты использования:

Подключение кабелей – убедитесь, что используете стандартные витые пары категории 5 или выше для оптимальной скорости. Избегайте превышения длины кабеля более 100 м, чтобы предотвратить потери сигнала. Рекомендуется тестировать соединение после монтажа для выявления возможных проблем.
Питание и безопасность – выбирайте стабильный источник питания в пределах указанного диапазона, чтобы избежать перегрева. В промышленных условиях обеспечьте защиту от пыли и влаги. Регулярно проверяйте напряжение для долгосрочной надежности.
Интеграция в системы – модуль не имеет встроенных RJ45, поэтому подключайте внешние разъемы через пин-хедеры. Тестируйте конфигурацию в реальных условиях перед финальным развертыванием.
Диагностика – используйте LED-индикаторы для мониторинга: мигание указывает на активность, постоянный свет – на стабильное соединение. В случае проблем проверьте кабели и питание. Рекомендуется документировать конфигурацию для быстрого устранения неисправностей.
Масштабирование – для больших сетей комбинируйте с другими свитчами, но избегайте перегрузки трафика. В IoT-сценариях ограничивайте количество устройств на порт для оптимальной производительности. Периодически обновляйте прошивку, если доступна.

Этот мини Ethernet свитч модуль обеспечивает надежную сетевую инфраструктуру для ваших проектов, сочетая компактность, гибкость и высокую производительность. Он станет ключевым элементом в построении эффективных систем, позволяя экономить время и ресурсы.

ЗАКАЖИТЕ СЕЙЧАС

#EthernetСвитч #МиниМодуль #СетевойКоммутатор #IoTРешения #ПромышленнаяАвтоматика

Характеристики

-Основные-

-Рабочее напряжение-

от 5В до 24В по умолчанию, с возможностью работы от 28В, 36В, 40В

-Тип разъема-

XH2.0-4P

-Дополнительные-

-Размеры-

72 х 40 х 12 мм

-Поддержка стандартов-

IEEE 802.3 та 802.3u

-Количество каналов-

8 портов с поддержкой скорости 10/100 Мбит/с
