Коротко про KENVS AV2USB
KENVS AV2USB перетворює аналогове відео PAL/NTSC і аудіосигнал на цифровий USB-потік для перегляду або запису на комп’ютері чи сумісному смартфоні.
Адаптер працює як UVC/UAC-пристрій, передає відео у форматах MJPEG або YUY2 та аудіо 48 кГц стерео. Максимальний режим MJPEG — 1920×1080 із частотою 30 кадрів/с. Це розмір вихідного USB-кадру: він не додає деталей, яких немає у вихідному аналоговому сигналі.[1]
Для Android потрібні підтримка USB host/OTG і застосунок, який уміє працювати з UVC-пристроями.[3]
Ключові характеристики
- Тип
- конвертер аналогового відео й аудіо в USB
- Вхідний сигнал
- AV/CVBS, PAL і NTSC
- Відеовихід
- MJPEG / YUY2
- Максимум MJPEG
- 1920×1080, 30 кадрів/с
- Режим MJPEG 720p
- 1280×720, до 60 кадрів/с
- Максимум YUY2
- 720×576, 25 кадрів/с або 720×480, 30 кадрів/с
- Аудіо
- 48 кГц, стерео, UAC
- USB-протоколи
- UVC / UAC
- Підключення до хоста

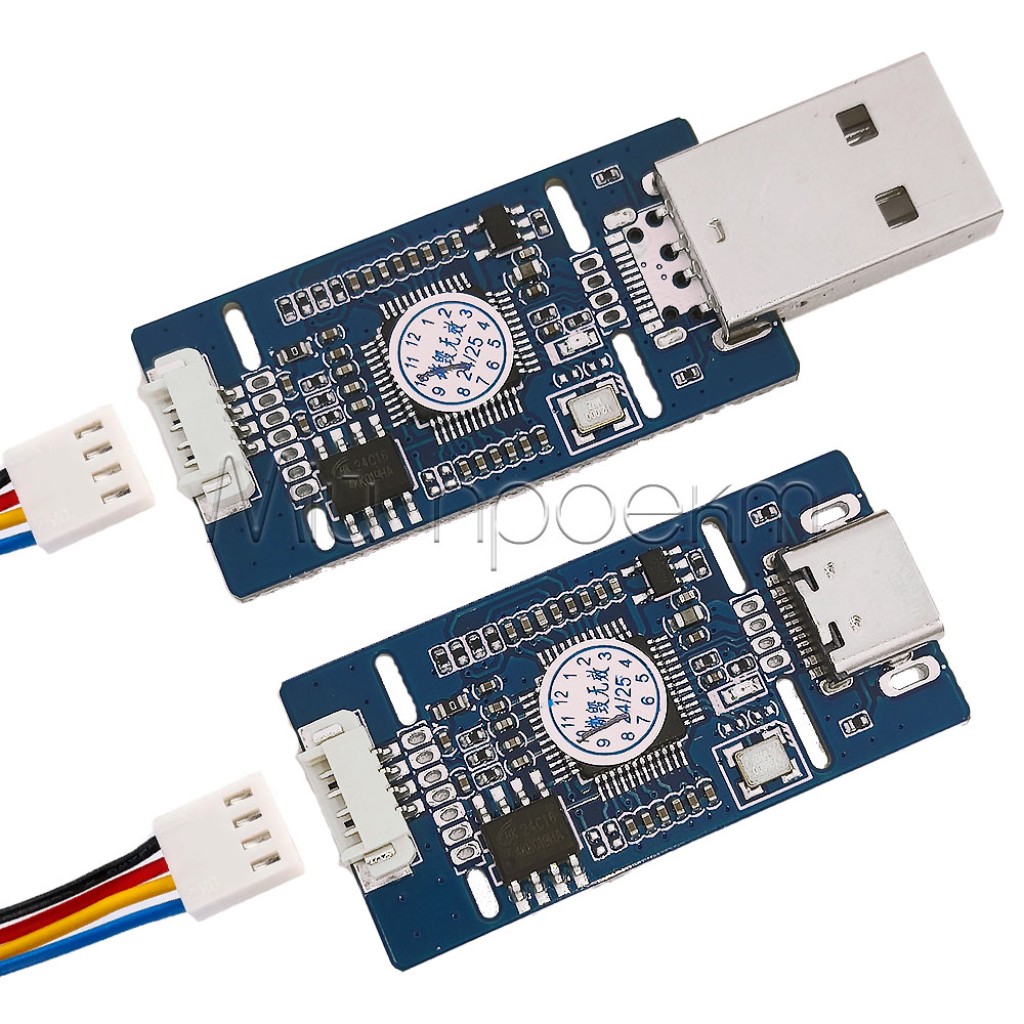

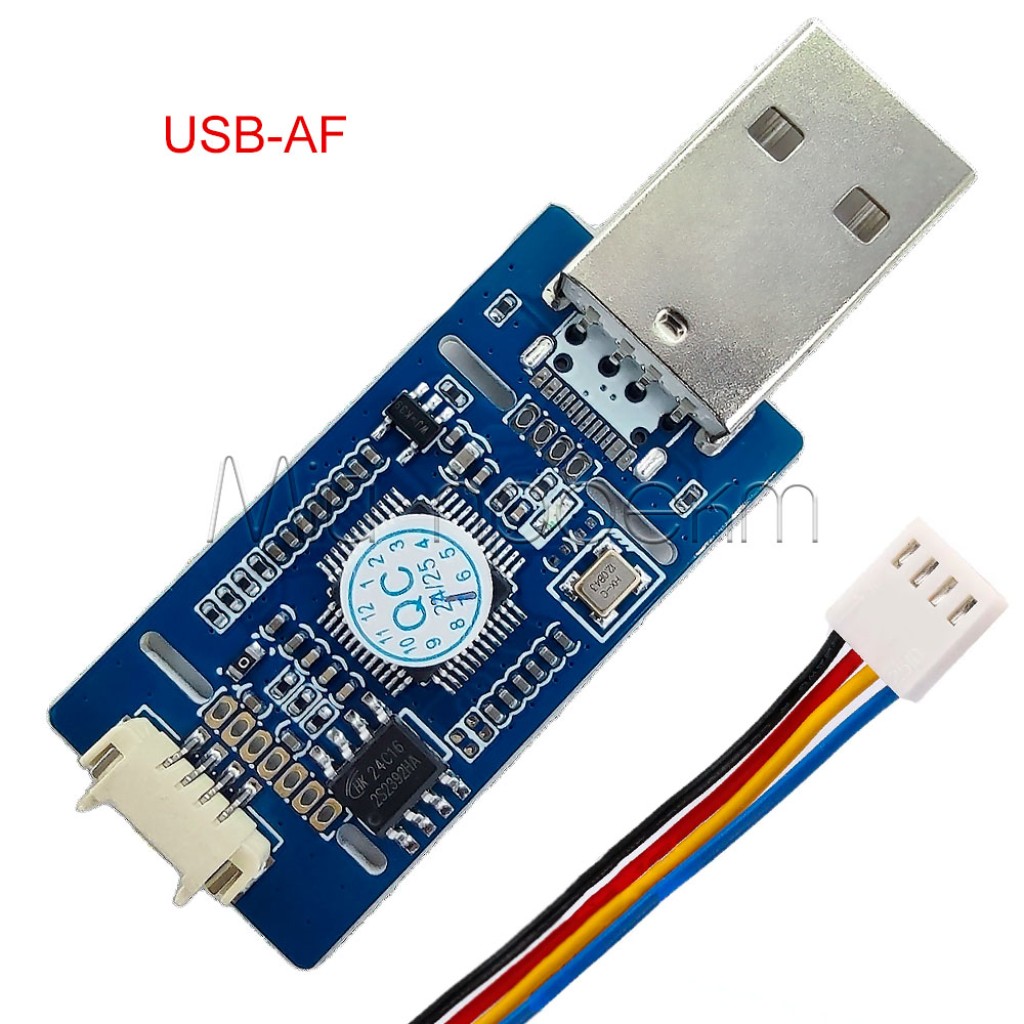

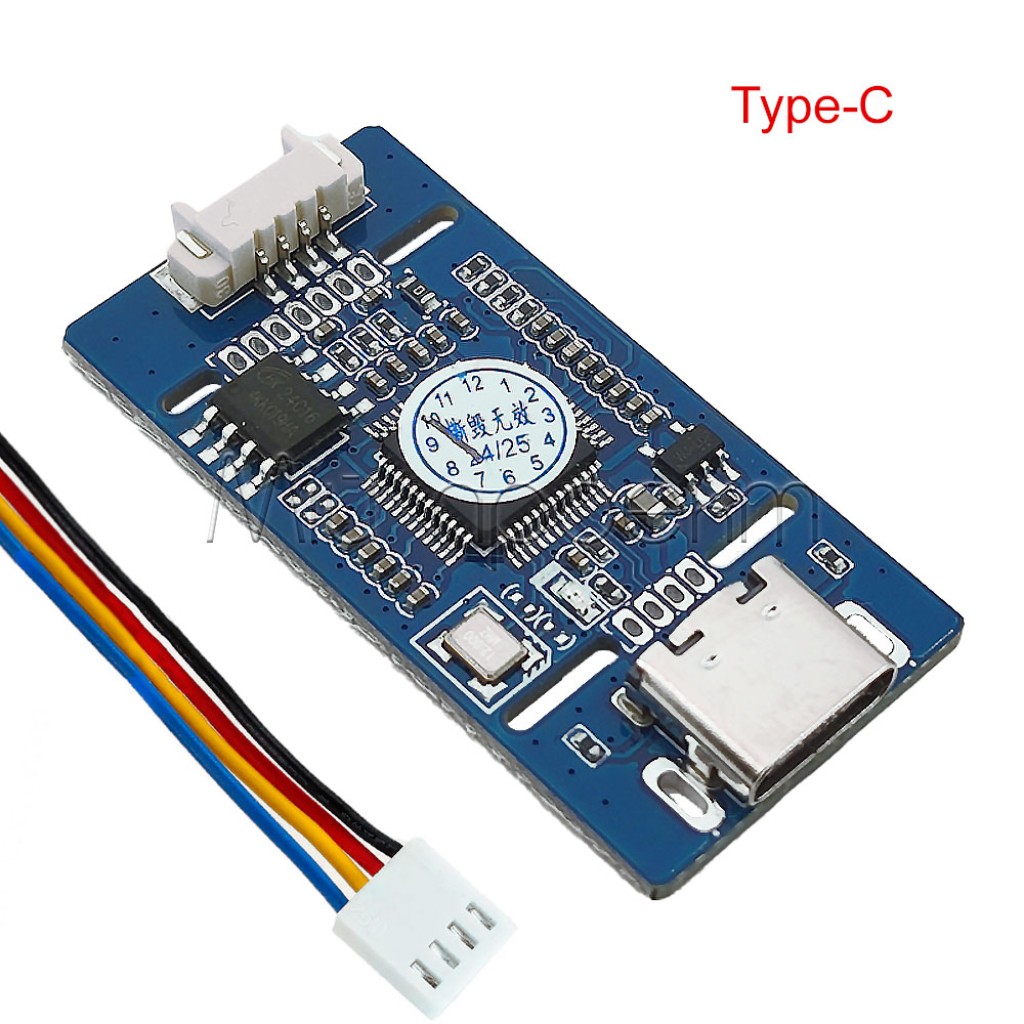

- USB, Type-C
- Живлення плати
- 5 В
- Розміри

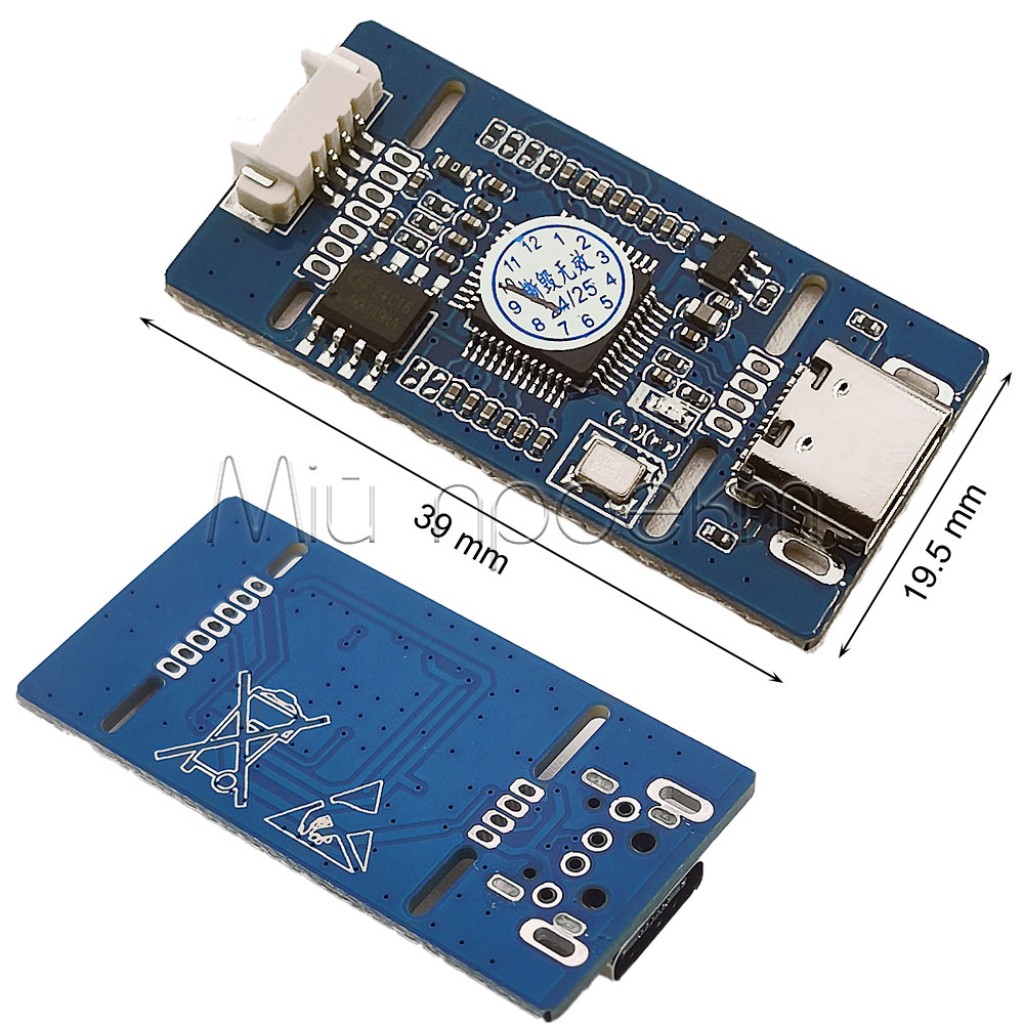

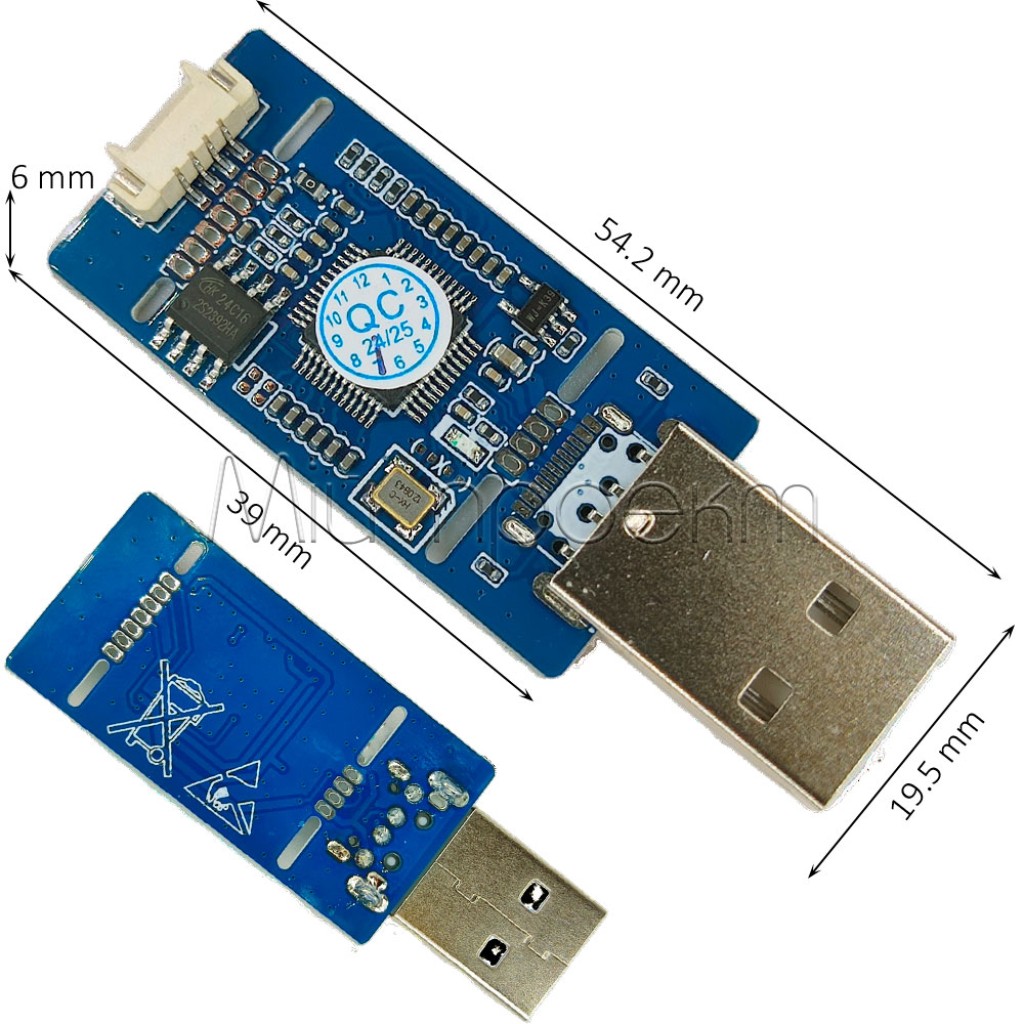

- 39×19,5 мм
- Вага
- 10 г
Детальний опис та особливості
KENVS AV2USB приймає композитний аналоговий сигнал і передає його на USB-хост як відеопристрій UVC. Окремий аналоговий аудіовхід формує UAC-аудіопотік, тому в програмі захоплення відео та звук можуть відображатися як окремі пристрої.
MJPEG і YUY2
MJPEG використовує покадрове стиснення та дає змогу працювати з режимами до 1920×1080 при 30 кадрах/с або 1280×720 при 60 кадрах/с. YUY2 передає відео без JPEG-стиснення, але доступний у нижчих режимах — до 720×576 при 25 кадрах/с для PAL або 720×480 при 30 кадрах/с для NTSC.
Для першого запуску виберіть режим, який відповідає джерелу сигналу. Якщо програма запитує непідтримуване поєднання формату, роздільності й частоти кадрів, зображення може не з’явитися.[2]
Підключення аналогового сигналу

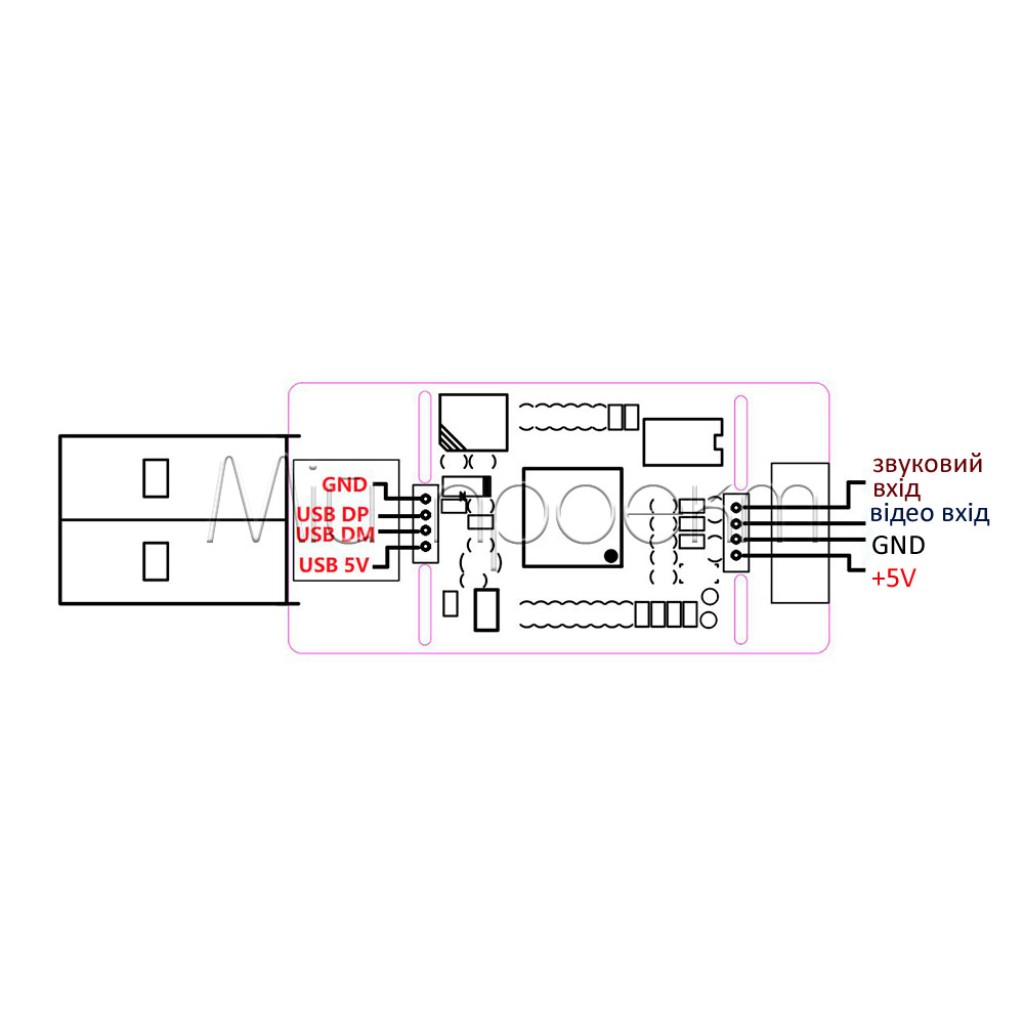

Вхідний інтерфейс виконано як 4-контактний роз’єм із кроком 1,25 мм. Лінії призначені для 5 В, GND, відеовходу та аудіовходу. Перед підключенням кабелю або самостійно виготовленого перехідника звірте порядок контактів конкретної плати та не покладайтеся лише на колір дроту.
Сумісність із хостом
Підтримуються Windows, Linux, Android і macOS. UVC/UAC спрощують розпізнавання пристрою системою, однак для перегляду чи запису все одно потрібна програма захоплення. На Android додатково перевірте підтримку OTG і дозвіл застосунку на доступ до USB-пристрою.
Підійде / не підійде
Підійде
- для оцифрування VHS та інших джерел із композитним виходом;
- для підключення CVBS-камер PAL/NTSC до ПК або сумісного Android-пристрою;
- для запису аналогового відео разом зі стереозвуком;
- для вбудованих проєктів, де потрібна компактна плата 39×19,5 мм.
Не підійде
- для HDMI, DisplayPort або інших цифрових відеоджерел;
- для AHD, TVI чи CVI-камер без окремого CVBS-режиму;
- для отримання справжньої HD-деталізації зі старого SD-сигналу;
- для завдань, де потрібна гарантовано мінімальна затримка без перевірки всього тракту.
Приклади застосування
Оцифрування VHS
Підключіть композитний відео- та аудіовихід відеомагнітофона, виберіть PAL або NTSC-режим і зробіть короткий тестовий запис перед оцифруванням усієї касети.
Перегляд CVBS-камери
Адаптер передає зображення з аналогової камери на ПК або Android-пристрій. Камера має видавати CVBS, а її живлення та допустимий струм слід перевірити окремо.
Запис ретроконсолі
Можна записувати композитний вихід ретроконсолі або виводити його в програму трансляції. Для гри з чутливим керуванням краще використовувати окремий дисплей, а USB-захоплення залишити для запису.
Підключення
Перевірте джерело
Переконайтеся, що джерело видає аналоговий AV/CVBS у стандарті PAL або NTSC. Не підключайте AHD, TVI, CVI чи цифровий відеосигнал.
Звірте контакти
Під’єднайте GND, відео та аудіо відповідно до розпіновки 4-контактного роз’єму. Лінію 5 В використовуйте лише після перевірки призначення, полярності та допустимого струму підключеного обладнання.
Підключіть USB-хост
Підключіть плату до USB або Type-C. Для Android активуйте OTG, відкрийте UVC-сумісний застосунок і надайте йому доступ до USB-пристрою.
Виберіть режим і перевірте запис
Почніть із режиму, що відповідає джерелу: 720×576 при 25 кадрах/с для PAL або 720×480 при 30 кадрах/с для NTSC. Перевірте зображення, співвідношення сторін, звук і стабільність коротким тестовим файлом.
Обмеження та безпека
1080p не підвищує деталізацію джерела
Режим 1920×1080 описує вихідний USB-кадр. Якість запису залишається обмеженою станом касети або камери, стандартом PAL/NTSC, кабелем і стабільністю аналогового сигналу.
Перевірте розпіновку та живлення
Неправильне підключення 5 В, GND, відео або аудіо може пошкодити плату чи джерело сигналу. Не живіть камеру від лінії 5 В без перевірки полярності та споживаного струму.
Захистіть відкриту плату
Уникайте коротких замикань, вологи, металевих поверхонь і механічного навантаження на роз’єми. Для вбудованого монтажу передбачте ізоляцію та фіксацію плати.
FAQ
Чи перетворює адаптер VHS на справжнє Full HD?
KENVS AV2USB може сформувати USB-потік 1920×1080 у MJPEG, але масштабування не відновлює деталей, відсутніх у вихідному аналоговому записі.
Чи працюватиме адаптер з AHD-камерою?
KENVS AV2USB розрахований на AV/CVBS PAL/NTSC. AHD-камера підійде лише тоді, коли має окремий сумісний CVBS-режим.
Чи потрібен окремий драйвер?
KENVS AV2USB використовує стандартні класи UVC/UAC і підтримує Plug and Play у Windows, Linux, Android та macOS. Потрібен застосунок для перегляду або запису; на Android також необхідна підтримка USB host/OTG.
Що робити, якщо відео є, а звуку немає?
Перевірте аудіовхід плати, джерело звуку та вибір USB-аудіопристрою UAC у програмі. Перед довгим записом створіть короткий файл і прослухайте обидва канали.
Документи та джерела
- Практичний гід з підключення, режимів і діагностики MS2107.
- [1] MacroSilicon, MS2107 Datasheet v1.0 — режими UVC/UAC, MJPEG/YUV422 і межі 1920×1080.
- [2] OBS Project, Video Capture Sources — вибір підтримуваних формату, роздільності, FPS та аудіопристрою.
- [3] Android Developers, USB host overview — вимоги USB host і доступ застосунку до USB-пристрою.
