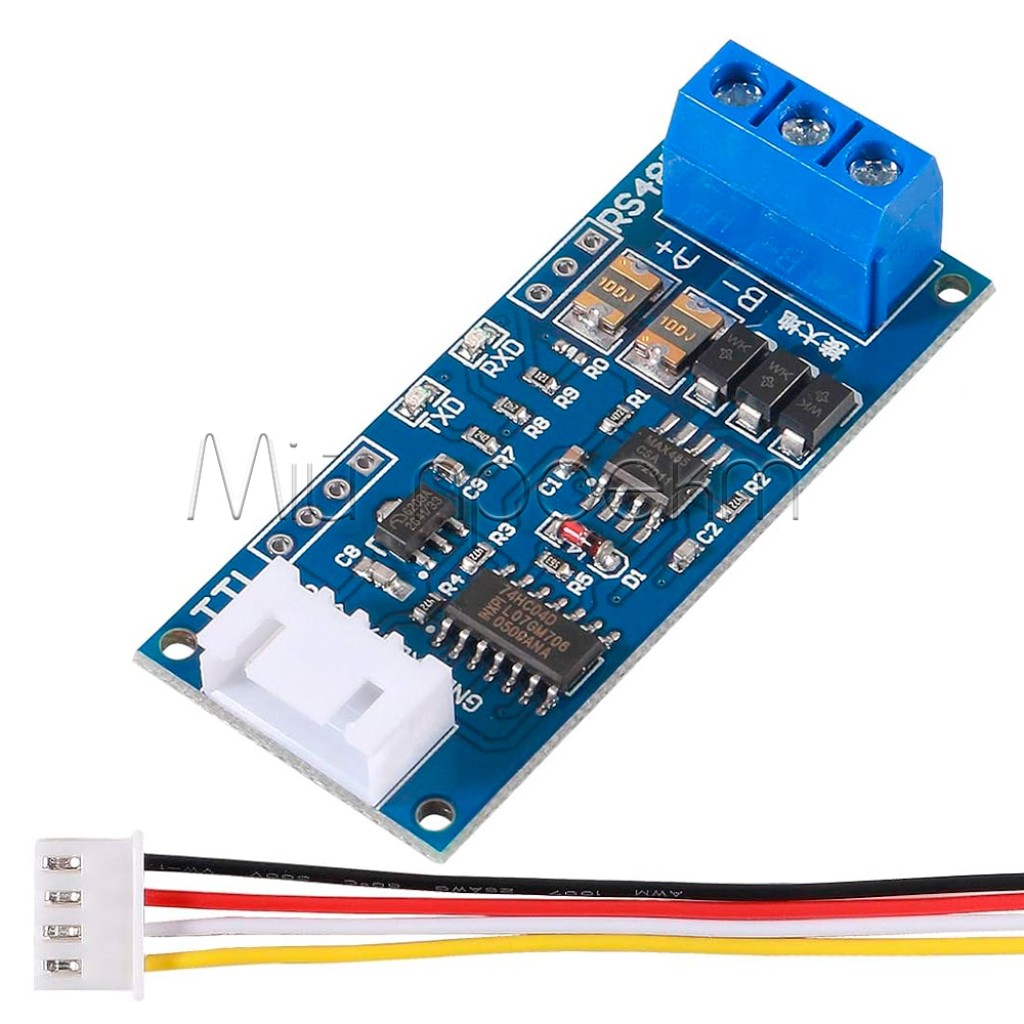

Коротко про XY-485

XY-485 — напівдуплексний перетворювач UART із логічними рівнями TTL у диференціальний інтерфейс RS-485 і назад. Модуль автоматично перемикає напрямок передавання, тому контролеру не потрібні окремі сигнали DE/RE.

Плата підтримує живлення 3–30 В і UART-логіку 3,3 або 5 В. Дальність до 800 м та швидкість до 256 000 біт/с є окремими граничними характеристиками: практичний режим залежить від кабелю, довжини, топології, термінації та завад.

Ключові характеристики

Функція: UART TTL ↔ RS-485
Живлення модуля: 3–30 В постійного струму
Логічні рівні UART: 3,3 або 5 В
Режим RS-485: двопровідний, напівдуплексний
Керування напрямком: автоматичне, без окремих DE/RE
Швидкість обміну: до 256 000 біт/с
Дальність зв’язку: до 800 м за відповідних умов лінії та швидкості
Термінація: резистор 120 Ом, активується замиканням R0

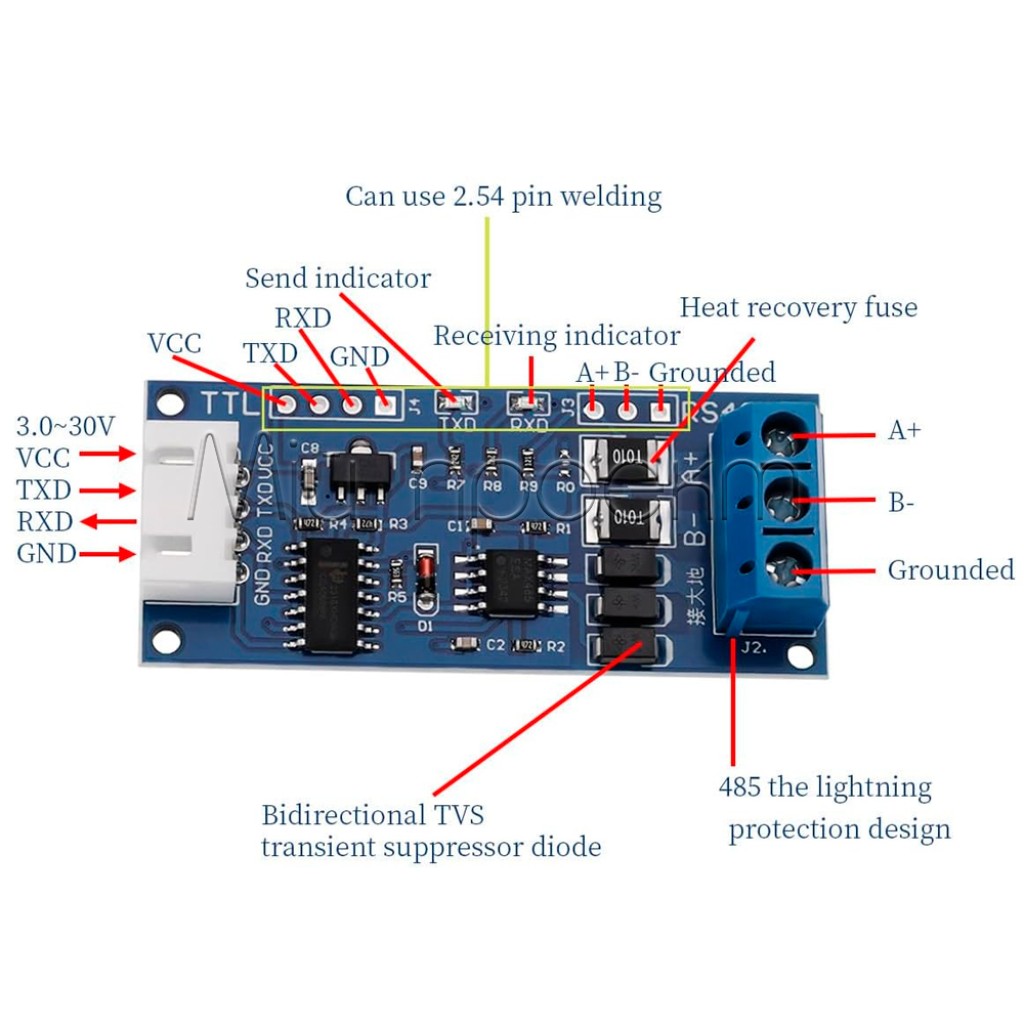

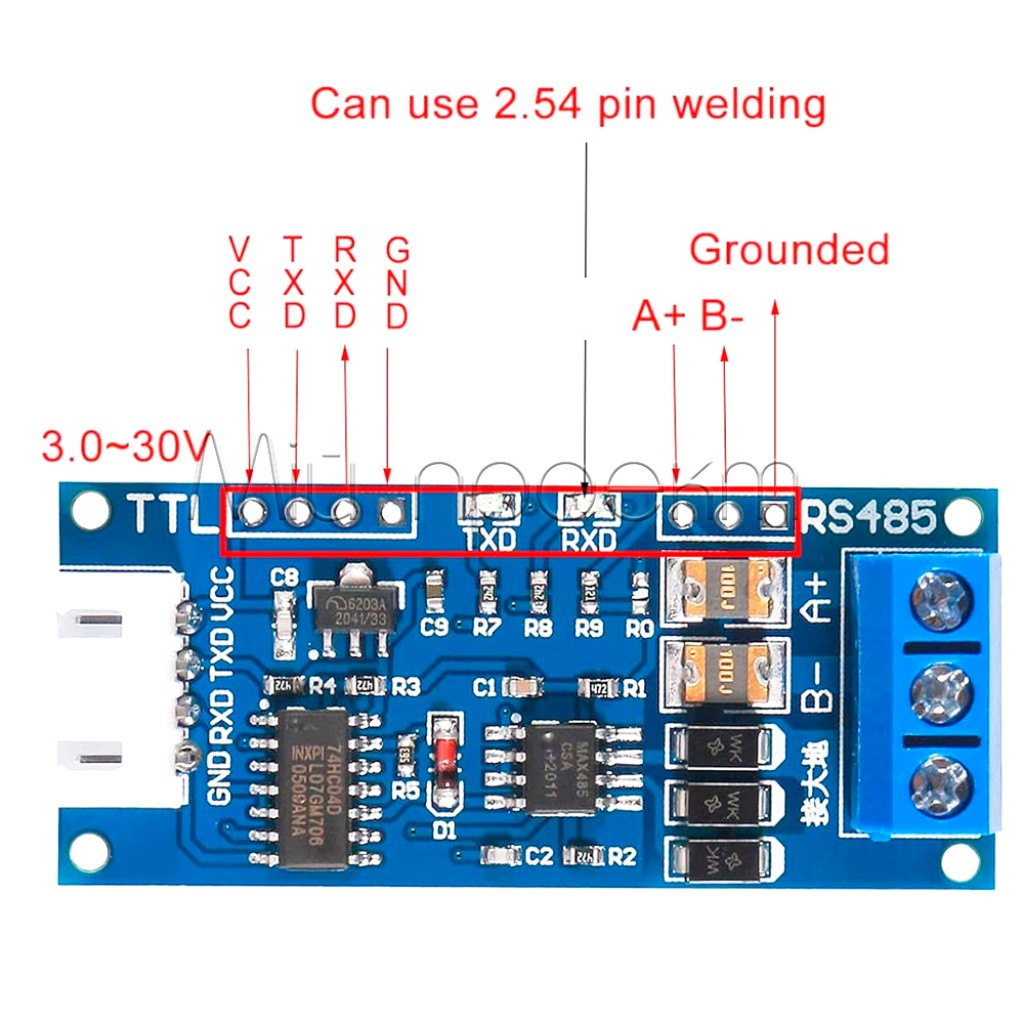

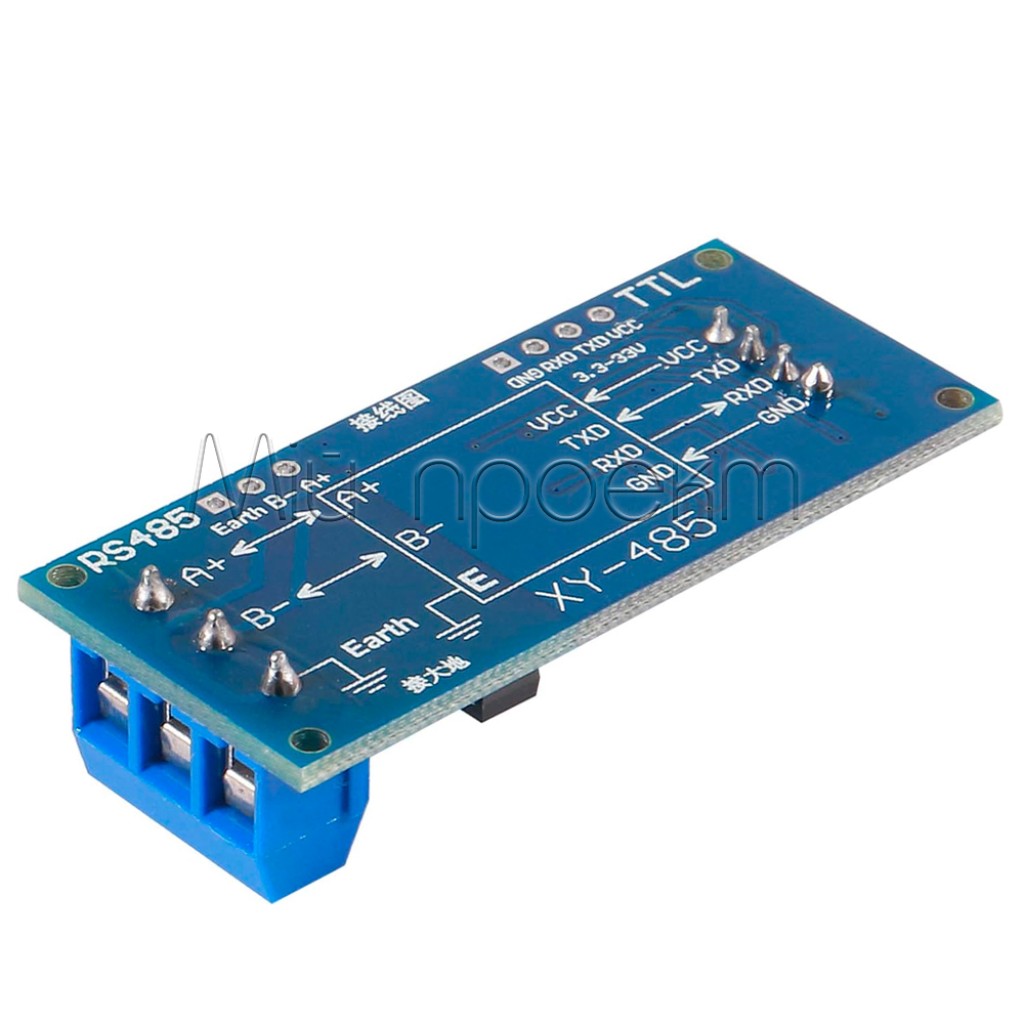

Контакти UART: VCC, GND, TXD, RXD; роз’єм XH2.54-4P
Контакти RS-485: A, B, GND
Індикація: світлодіоди TXD і RXD
Захист лінії: імпульсний захист RS-485; для зовнішніх трас потрібні окремі захисні заходи
Робоча температура: від −40 до +85 °C

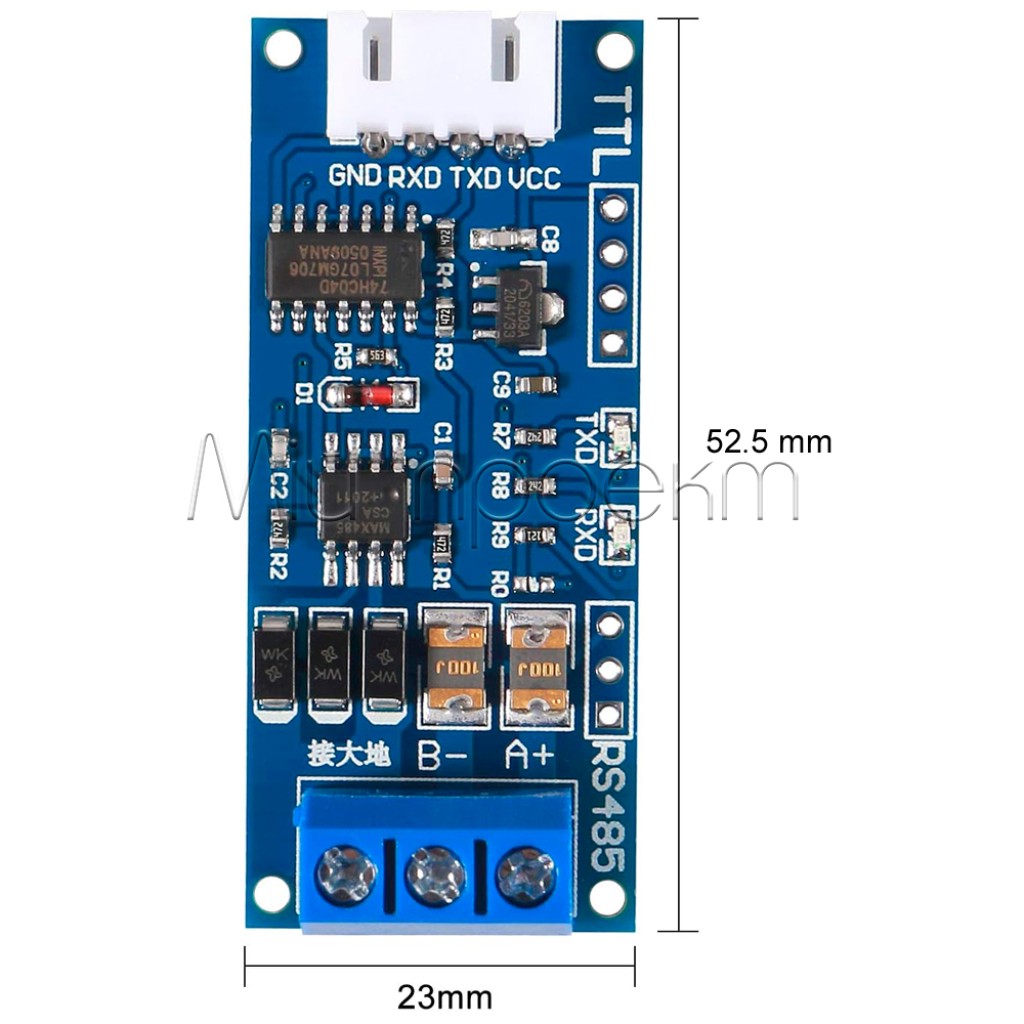

Розміри модуля: 52,5 × 23 мм
Вага: 11 г

Детальний опис та особливості

Фізичний інтерфейс, а не протокол

XY-485 перетворює електричні сигнали UART TTL і RS-485 без зміни вмісту кадрів. RS-485 визначає фізичний рівень, тому Modbus RTU, власний протокол, адресацію та контрольні суми реалізує програма контролера.^[1] Швидкість, біти даних, парність і стоп-біти мають збігатися на всіх вузлах.

Автоматичний напівдуплекс

Автоматичне перемикання передавання та приймання спрощує роботу з Arduino-, ESP32-, STM32- та іншими UART-контролерами: окремий GPIO для DE/RE не потрібен. Одна пара A/B використовується почергово в обох напрямках, а протокол мережі має не допускати одночасного передавання кількома вузлами.^[1]

Живлення та логічні рівні

Напруга живлення плати й логічний рівень UART — різні параметри. На VCC можна подавати стабілізовані 3–30 В, але контакти TXD/RXD призначені лише для логіки 3,3 або 5 В. Це дає змогу живити модуль, наприклад, від 12 або 24 В, не подаючи цю напругу на UART-входи контролера.

Кабель, топологія та термінація

Для лінії A/B використовуйте виту пару та шинну топологію з короткими відгалуженнями. Термінатори ставлять на двох фізичних кінцях магістралі й добирають за хвильовим опором кабелю; для кабелю 120 Ом зазвичай застосовують резистори 120 Ом.^[1] На XY-485 термінатор вмикається замиканням R0, тому його не слід активувати на кожному проміжному вузлі.

Зі збільшенням довжини лінії робочу швидкість зазвичай доводиться знижувати.^[1] Значення 800 м не гарантує зв’язок на максимальній швидкості: результат визначають кабель, кількість і розміщення вузлів, відгалуження, термінація, різниця потенціалів та електромагнітні завади.

Підійде / не підійде

Підійде

для підключення UART мікроконтролера до двопровідної шини RS-485;
для Modbus RTU, якщо протокол реалізований у контролері та кінцевому пристрої;
для опитування віддалених датчиків, лічильників, приводів і контролерів;
для систем із живленням 3–30 В та UART-логікою 3,3 або 5 В;
для мереж, де зручно обійтися без програмного керування DE/RE.

Не підійде

для прямого підключення до USB або порту RS-232;
для чотирипровідного повнодуплексного RS-485/RS-422;
для систем, де обов’язкова гальванічна розв’язка між вузлами;
для UART із логічним рівнем, відмінним від 3,3 або 5 В, без узгодження;
для гарантованого обміну на 800 м зі швидкістю 256 000 біт/с без проєктування та перевірки всієї кабельної системи.

Приклади застосування

Шлюз для Modbus RTU

Мікроконтролер формує запити через UART, а XY-485 передає їх по RS-485 до сумісного лічильника, датчика або приводу. Адресу, швидкість, парність і формат кадру налаштовують відповідно до кінцевого пристрою.

Віддалений вузол автоматики

Модуль можна встановити між контролером і пристроєм RS-485, коли звичайний TTL-UART не підходить через довжину кабелю або завадне середовище. Для довгої лінії потрібні вита пара, шинна топологія та правильна термінація.

Стенд для перевірки обміну

Два перетворювачі можна з’єднати короткою парою A/B і перевірити двонапрямний обмін між двома UART-портами. Такий стенд допомагає окремо перевірити параметри порту, полярність лінії та логіку протоколу перед монтажем довгої траси.

Підключення

Перевірте напруги
Вимкніть живлення. Виберіть стабілізовану напругу VCC у межах 3–30 В і переконайтеся, що UART контролера працює з логічним рівнем 3,3 або 5 В.
Підключіть UART
З’єднайте VCC і GND. TX контролера має йти на приймальний контакт модуля, а передавальний контакт модуля — на RX контролера. Назви TXD/RXD звіряйте за функцією та напрямком сигналу, а не лише за фізичним порядком контактів.
Підключіть шину RS-485
З’єднайте A з відповідною лінією A іншого вузла, B — з B, а сигнальний GND — відповідно до схеми всієї системи. Прокладайте A і B однією витою парою.
Налаштуйте термінацію
Замикайте R0 для підключення резистора 120 Ом лише тоді, коли XY-485 розташований на фізичному кінці магістралі з відповідним хвильовим опором. Проміжний вузол зазвичай залишають без термінатора.
Почніть із короткої лінії
Спочатку перевірте обмін між двома вузлами на короткому кабелі та невисокій швидкості. Якщо даних немає, перевірте напрямок TX/RX, полярність A/B, спільні параметри UART, адресу й контрольну суму протоколу.

Обмеження та безпека

Не плутайте живлення з рівнем UART

На VCC допускається 3–30 В, але TXD і RXD розраховані на логічні рівні 3,3 або 5 В. Не подавайте на сигнальні контакти 12 або 24 В і не підключайте їх безпосередньо до RS-232.

Імпульсний захист не замінює грозозахист системи

Для зовнішнього кабелю, траси між будівлями або прокладання біля силових ліній застосовуйте окремі засоби захисту, належне вирівнювання потенціалів і, за потреби, гальванічно ізольований RS-485-інтерфейс.

Враховуйте різницю потенціалів

У віддалених вузлах різниця потенціалів між землями може порушити зв’язок або пошкодити обладнання.^[1] Не використовуйте випадкове з’єднання із захисним заземленням як заміну правильно спроєктованій системі опорного провідника, захисту та ізоляції.

Не вмикайте термінатор на кожному вузлі

Надлишкова кількість резисторів 120 Ом перевантажує драйвери шини, а відсутність потрібної термінації на довгій або швидкій лінії спричиняє відбиття й помилки даних.

Перевіряйте робочий режим на місці

Перед остаточним монтажем протестуйте потрібну довжину, швидкість і кількість вузлів у реальному завадному середовищі. Не переносіть результат короткого стендового тесту на довгу трасу без перевірки.

FAQ

Чи можна живити XY-485 від 12 або 24 В?

Так, живлення модуля має залишатися в межах 3–30 В. Водночас UART-сигнали TXD/RXD повинні мати логічний рівень лише 3,3 або 5 В.

Чи потрібен окремий GPIO для DE/RE?

Ні. XY-485 автоматично перемикає напрямок між передаванням і прийманням.

Чи підтримує модуль Modbus RTU?

XY-485 забезпечує фізичне перетворення UART ↔ RS-485. Modbus RTU працюватиме, якщо контролер формує правильні кадри, а кінцевий пристрій використовує ті самі адресу, швидкість, парність і стоп-біти.

Чи гарантовано працюватиме зв’язок на 800 м?

Ні. Практична дальність залежить від швидкості, кабелю, топології, відгалужень, термінації, кількості вузлів, завад і різниці потенціалів.

Що перевірити, якщо TXD блимає, але відповіді немає?

Перевірте напрямок TX/RX на TTL-стороні, полярність A/B, спільний сигнальний GND, однакові параметри UART, адресу та контрольну суму запиту. Для першої перевірки використайте короткий кабель і два вузли.

Сумісні контролери, адаптери та альтернативи

Контролери з UART

Для 5-вольтової UART-логіки можна використати Nano V3.0 ATmega328P Type-C, а для 3,3-вольтової логіки та мережевого шлюзу — ESP32 MiniKit із CP2104.

Підключення до комп’ютера

Для керування XY-485 з USB-порту підійде CH340G USB ↔ UART TTL із вибором 3,3/5 В. Він підключається до TTL-сторони XY-485, а не безпосередньо до A/B.

Інші перетворювачі RS-485

Якщо достатньо живлення 3,3–5 В, розгляньте компактний HW-0519 з автоматичним перемиканням напрямку. Для 5-вольтової системи з програмним керуванням DE/RE доступний модуль MAX485.
