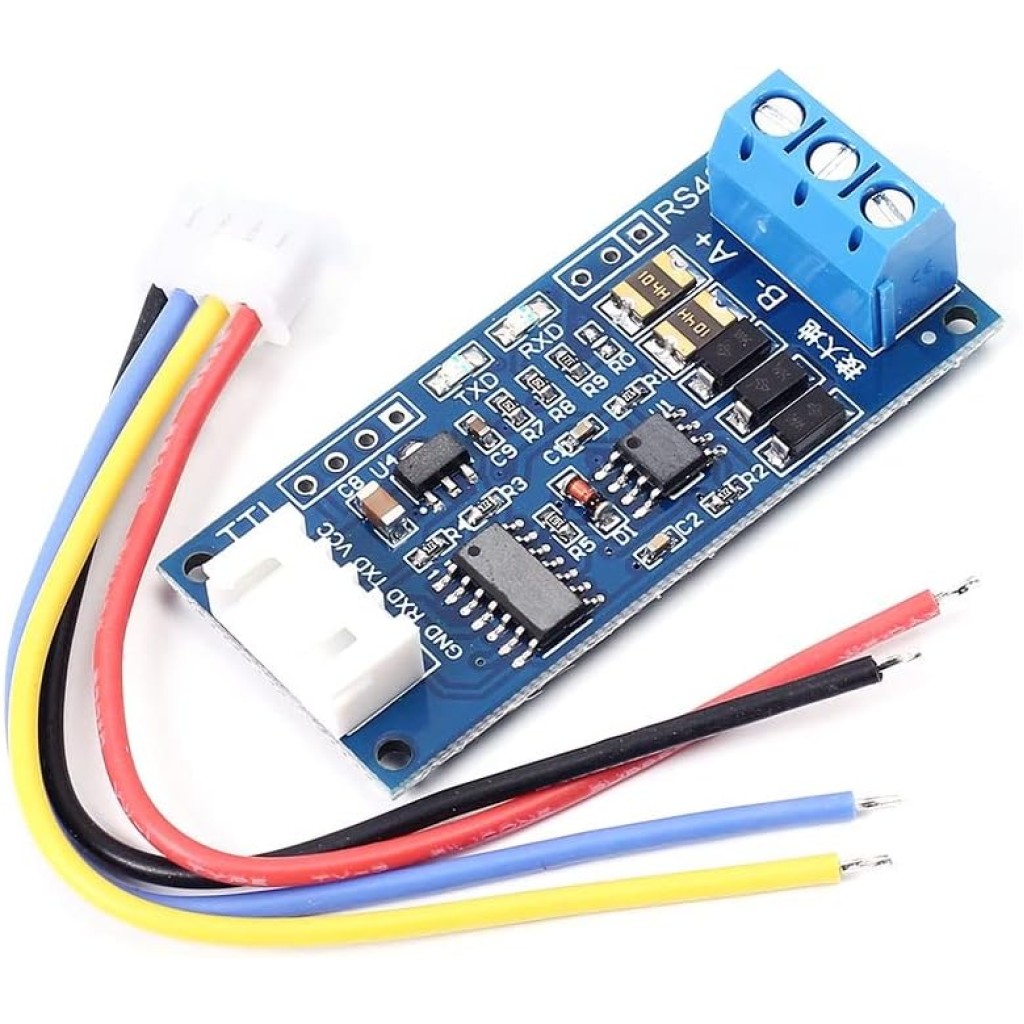

Кратко о XY-485

XY-485 — полудуплексный преобразователь UART с логическими уровнями TTL в дифференциальный интерфейс RS-485 и обратно. Модуль автоматически переключает направление передачи, поэтому контроллеру не нужны отдельные сигналы DE/RE.

Плата поддерживает питание 3–30 В и UART-логику 3,3 или 5 В. Дальность до 800 м и скорость до 256 000 бит/с являются отдельными предельными характеристиками: практический режим зависит от кабеля, длины, топологии, терминации и помех.

Ключевые характеристики

Функция: UART TTL ↔ RS-485
Питание модуля: 3–30 В постоянного тока
Логические уровни UART: 3,3 или 5 В
Режим RS-485: двухпроводной, полудуплексный
Управление направлением: автоматическое, без отдельных DE/RE
Скорость обмена: до 256 000 бит/с
Дальность связи: до 800 м при соответствующих условиях линии и скорости
Терминация: резистор 120 Ом, активируется замыканием R0
Контакты UART: VCC, GND, TXD, RXD; разъем XH2.54-4P
Контакты RS-485: A, B, GND
Индикация: светодиоды TXD и RXD
Защита линии: импульсная защита RS-485; для внешних трасс необходимы отдельные защитные меры
Рабочая температура: от −40 до +85 °C
Размеры модуля: 52,5 × 23 мм
Вес: 11 г

Подробное описание и особенности

Физический интерфейс, а не протокол

XY-485 преобразует электрические сигналы UART TTL и RS-485 без изменения содержимого кадров. RS-485 определяет физический уровень, поэтому Modbus RTU, собственный протокол, адресацию и контрольные суммы реализует программа контроллера.^[1] Скорость, биты данных, четность и стоп-биты должны совпадать на всех узлах.

Автоматический полудуплекс

Автоматическое переключение передачи и приема упрощает работу с Arduino-, ESP32-, STM32- и другими UART-контроллерами: отдельный GPIO для DE/RE не требуется. Одна пара A/B используется поочередно в обоих направлениях, а протокол сети должен предотвращать одновременную передачу несколькими узлами.^[1]

Питание и логические уровни

Напряжение питания платы и логический уровень UART — разные параметры. На VCC можно подавать стабилизированные 3–30 В, но контакты TXD/RXD предназначены только для логики 3,3 или 5 В. Это позволяет питать модуль, например, от 12 или 24 В, не подавая это напряжение на UART-входы контроллера.

Кабель, топология и терминация

Для линии A/B используйте витую пару и шинную топологию с короткими ответвлениями. Терминаторы устанавливают на двух физических концах магистрали и подбирают по волновому сопротивлению кабеля; для кабеля 120 Ом обычно применяют резисторы 120 Ом.^[1] На XY-485 терминатор включается замыканием R0, поэтому его не следует активировать на каждом промежуточном узле.

С увеличением длины линии рабочую скорость обычно приходится снижать.^[1] Значение 800 м не гарантирует связь на максимальной скорости: результат определяют кабель, количество и расположение узлов, ответвления, терминация, разность потенциалов и электромагнитные помехи.

Подойдет / не подойдет

Подойдет

для подключения UART микроконтроллера к двухпроводной шине RS-485;
для Modbus RTU, если протокол реализован в контроллере и конечном устройстве;
для опроса удаленных датчиков, счетчиков, приводов и контроллеров;
для систем с питанием 3–30 В и UART-логикой 3,3 или 5 В;
для сетей, где удобно обойтись без программного управления DE/RE.

Не подойдет

для прямого подключения к USB или порту RS-232;
для четырехпроводного полнодуплексного RS-485/RS-422;
для систем, где обязательна гальваническая развязка между узлами;
для UART с логическим уровнем, отличным от 3,3 или 5 В, без согласования;
для гарантированного обмена на расстоянии 800 м со скоростью 256 000 бит/с без проектирования и проверки всей кабельной системы.

Примеры применения

Шлюз для Modbus RTU

Микроконтроллер формирует запросы через UART, а XY-485 передает их по RS-485 к совместимому счетчику, датчику или приводу. Адрес, скорость, четность и формат кадра настраивают в соответствии с конечным устройством.

Удаленный узел автоматики

Модуль можно установить между контроллером и устройством RS-485, когда обычный TTL-UART не подходит из-за длины кабеля или среды с высоким уровнем помех. Для длинной линии необходимы витая пара, шинная топология и правильная терминация.

Стенд для проверки обмена

Два преобразователя можно соединить короткой парой A/B и проверить двунаправленный обмен между двумя UART-портами. Такой стенд помогает отдельно проверить параметры порта, полярность линии и логику протокола перед монтажом длинной трассы.

Подключение

Проверьте напряжения
Отключите питание. Выберите стабилизированное напряжение VCC в пределах 3–30 В и убедитесь, что UART контроллера работает с логическим уровнем 3,3 или 5 В.
Подключите UART
Соедините VCC и GND. TX контроллера должен идти на приемный контакт модуля, а передающий контакт модуля — на RX контроллера. Назначение TXD/RXD сверяйте по функции и направлению сигнала, а не только по физическому порядку контактов.
Подключите шину RS-485
Соедините A с соответствующей линией A другого узла, B — с B, а сигнальный GND — в соответствии со схемой всей системы. Прокладывайте A и B одной витой парой.
Настройте терминацию
Замыкайте R0 для подключения резистора 120 Ом только тогда, когда XY-485 расположен на физическом конце магистрали с соответствующим волновым сопротивлением. Промежуточный узел обычно оставляют без терминатора.
Начните с короткой линии
Сначала проверьте обмен между двумя узлами на коротком кабеле и невысокой скорости. Если данных нет, проверьте направление TX/RX, полярность A/B, общие параметры UART, адрес и контрольную сумму протокола.

Ограничения и безопасность

Не путайте питание с уровнем UART

На VCC допускается 3–30 В, но TXD и RXD рассчитаны на логические уровни 3,3 или 5 В. Не подавайте на сигнальные контакты 12 или 24 В и не подключайте их непосредственно к RS-232.

Импульсная защита не заменяет грозозащиту системы

Для внешнего кабеля, трассы между зданиями или прокладки рядом с силовыми линиями применяйте отдельные средства защиты, надлежащее выравнивание потенциалов и, при необходимости, гальванически изолированный интерфейс RS-485.

Учитывайте разность потенциалов

В удаленных узлах разность потенциалов между землями может нарушить связь или повредить оборудование.^[1] Не используйте случайное соединение с защитным заземлением вместо правильно спроектированной системы опорного проводника, защиты и изоляции.

Не включайте терминатор на каждом узле

Избыточное количество резисторов 120 Ом перегружает драйверы шины, а отсутствие необходимой терминации на длинной или высокоскоростной линии вызывает отражения и ошибки данных.

Проверяйте рабочий режим на месте

Перед окончательным монтажом протестируйте необходимую длину, скорость и количество узлов в реальной среде с помехами. Не переносите результат короткого стендового теста на длинную трассу без проверки.

FAQ

Можно ли питать XY-485 от 12 или 24 В?

Да, питание модуля должно оставаться в пределах 3–30 В. При этом UART-сигналы TXD/RXD должны иметь логический уровень только 3,3 или 5 В.

Нужен ли отдельный GPIO для DE/RE?

Нет. XY-485 автоматически переключает направление между передачей и приемом.

Поддерживает ли модуль Modbus RTU?

XY-485 обеспечивает физическое преобразование UART ↔ RS-485. Modbus RTU будет работать, если контроллер формирует правильные кадры, а конечное устройство использует те же адрес, скорость, четность и стоп-биты.

Гарантирована ли работа связи на расстоянии 800 м?

Нет. Практическая дальность зависит от скорости, кабеля, топологии, ответвлений, терминации, количества узлов, помех и разности потенциалов.

Что проверить, если TXD мигает, но ответа нет?

Проверьте направление TX/RX на TTL-стороне, полярность A/B, общий сигнальный GND, одинаковые параметры UART, адрес и контрольную сумму запроса. Для первой проверки используйте короткий кабель и два узла.

Совместимые контроллеры, адаптеры и альтернативы

Контроллеры с UART

Для 5-вольтовой UART-логики можно использовать Nano V3.0 ATmega328P Type-C, а для 3,3-вольтовой логики и сетевого шлюза — ESP32 MiniKit с CP2104.

Подключение к компьютеру

Для управления XY-485 через USB-порт подойдет CH340G USB ↔ UART TTL с выбором 3,3/5 В. Он подключается к TTL-стороне XY-485, а не непосредственно к A/B.

Другие преобразователи RS-485

Если достаточно питания 3,3–5 В, рассмотрите компактный HW-0519 с автоматическим переключением направления. Для 5-вольтовой системы с программным управлением DE/RE доступен модуль MAX485.

Документы и источники

Texas Instruments, The RS-485 Design Guide, SLLA272D, revised May 2021 — область применения стандарта RS-485, полудуплексный обмен, витая пара, шинная топология, терминация, зависимость скорости от длины и риски разности потенциалов.
