Кратко о JST PH 1,25 мм

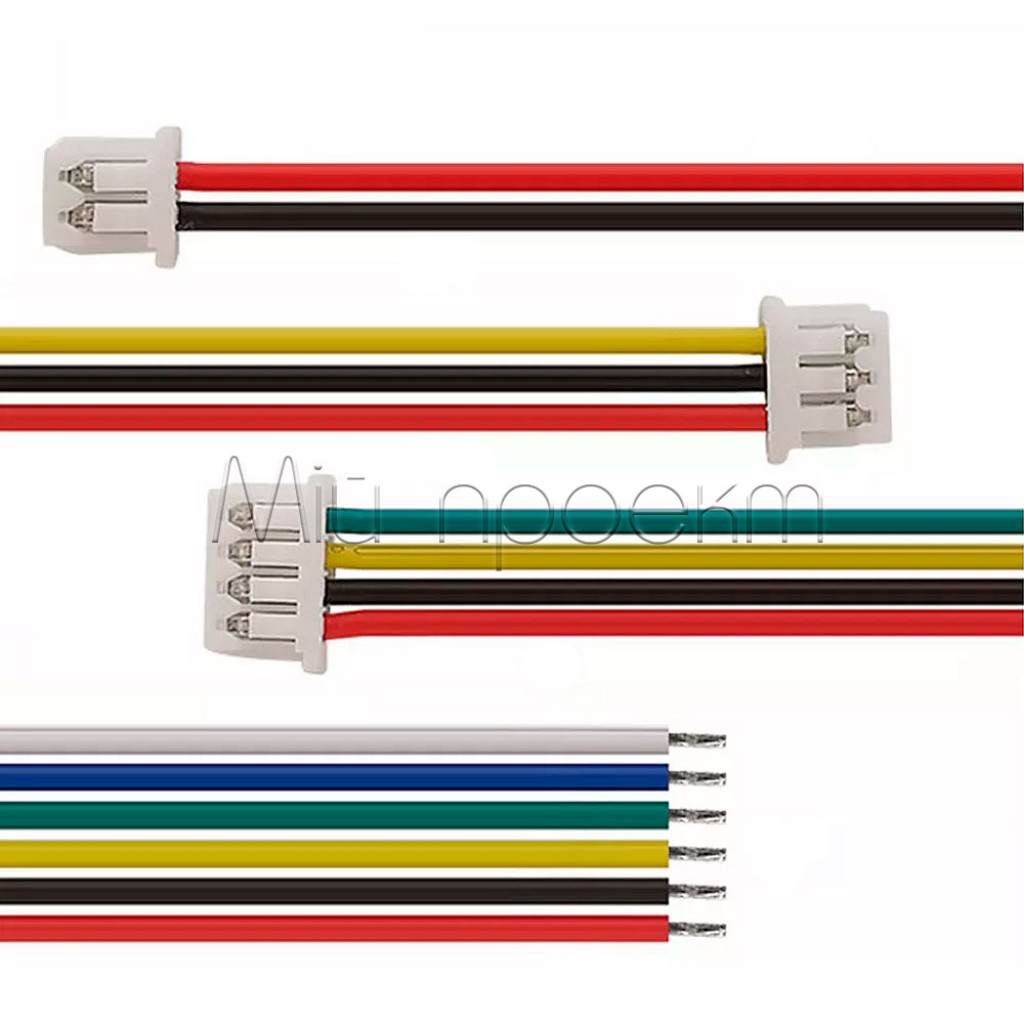

JST PH 1,25 мм — миниатюрный кабельный разъём «мама» с проводом длиной 100 мм для компактных разъёмных соединений в электронике. Нужную конфигурацию от 2P до 12P следует выбрать в опциях товара.

Перед заказом сравните шаг контактов, их количество, форму корпуса, ключ и ориентацию ответной части: одинаковый шаг не гарантирует механической совместимости разных разъёмов.

Ключевые характеристики

Тип: кабельная часть «мама», формат 1,25 мм

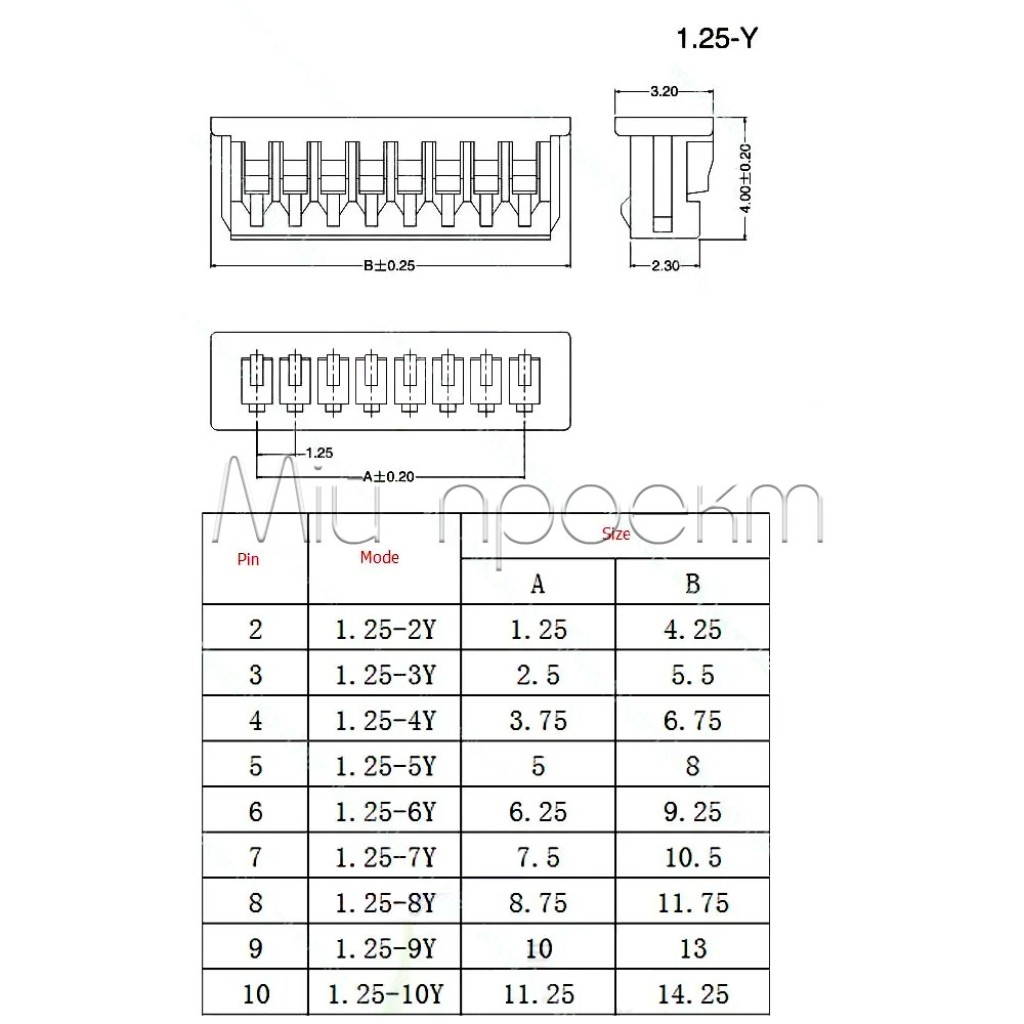

Шаг контактов: 1,25 мм

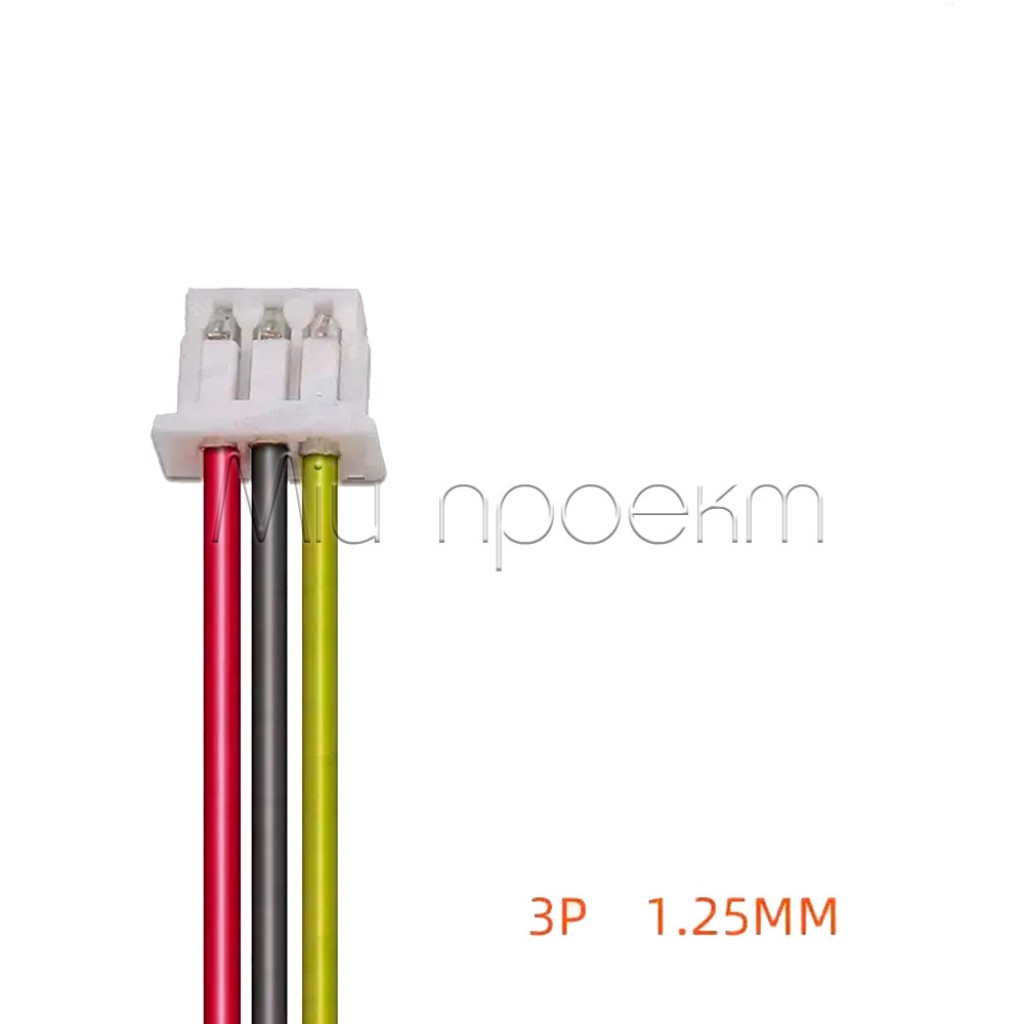

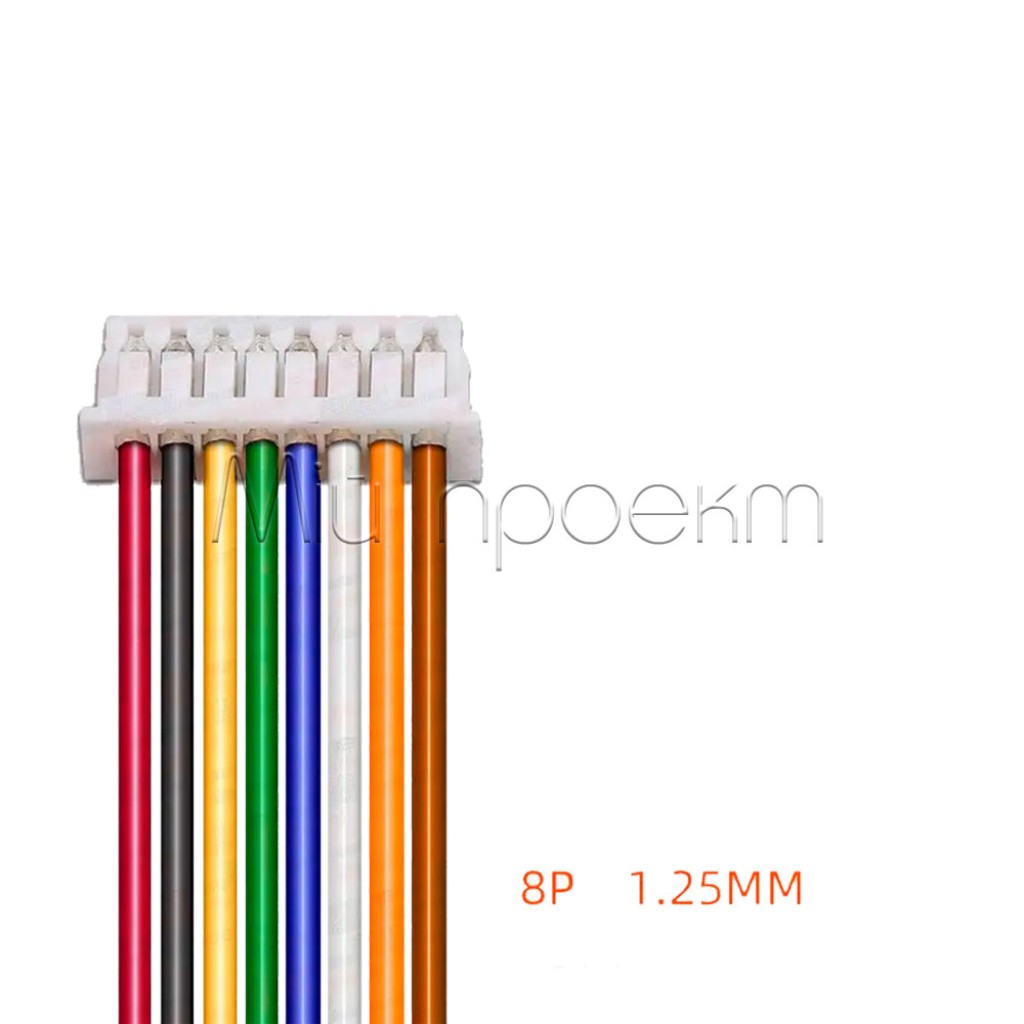

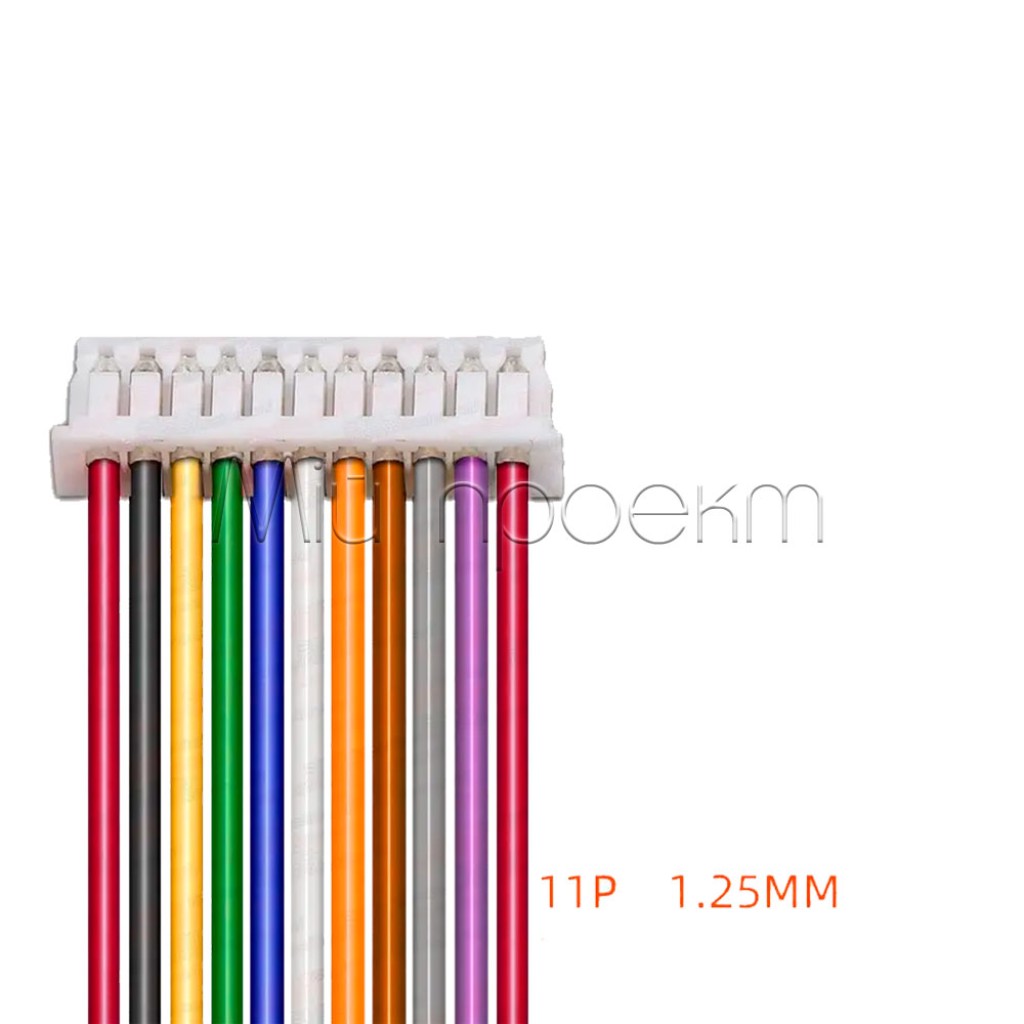

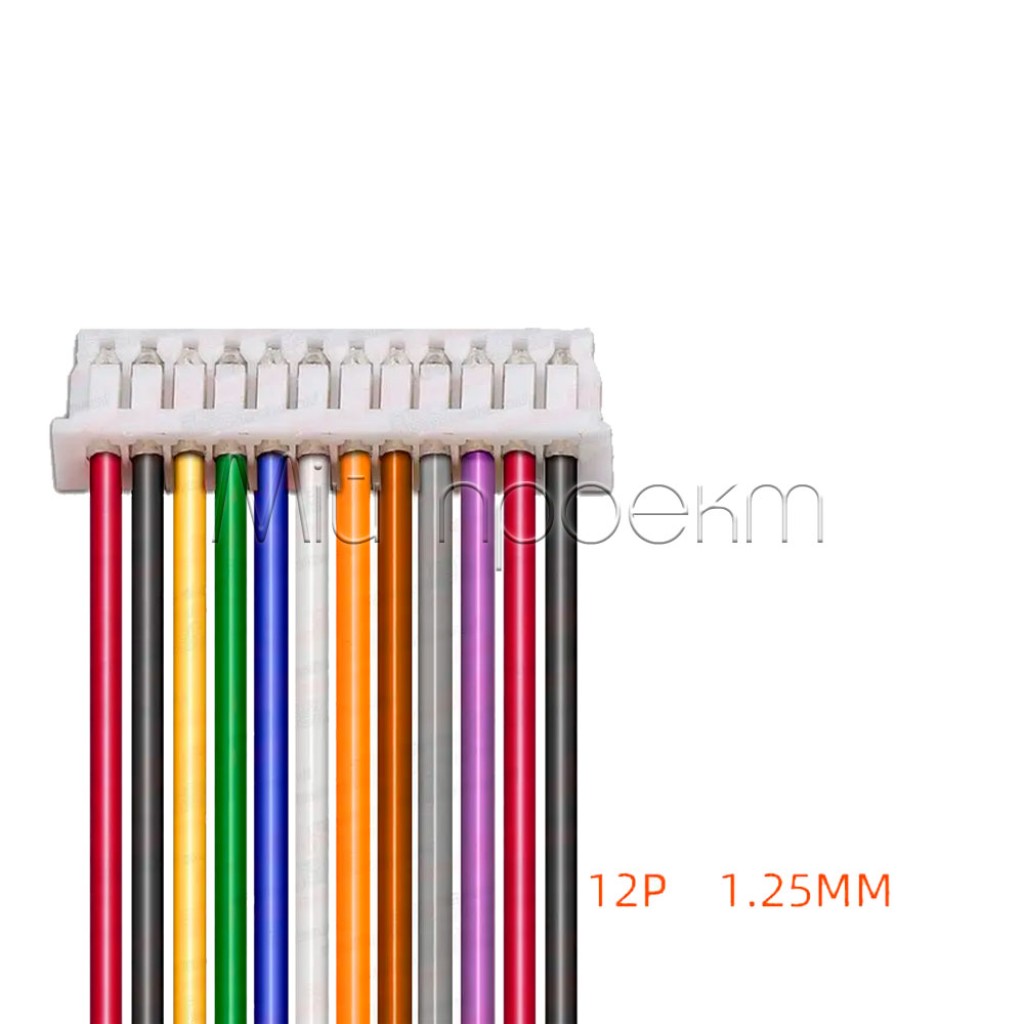

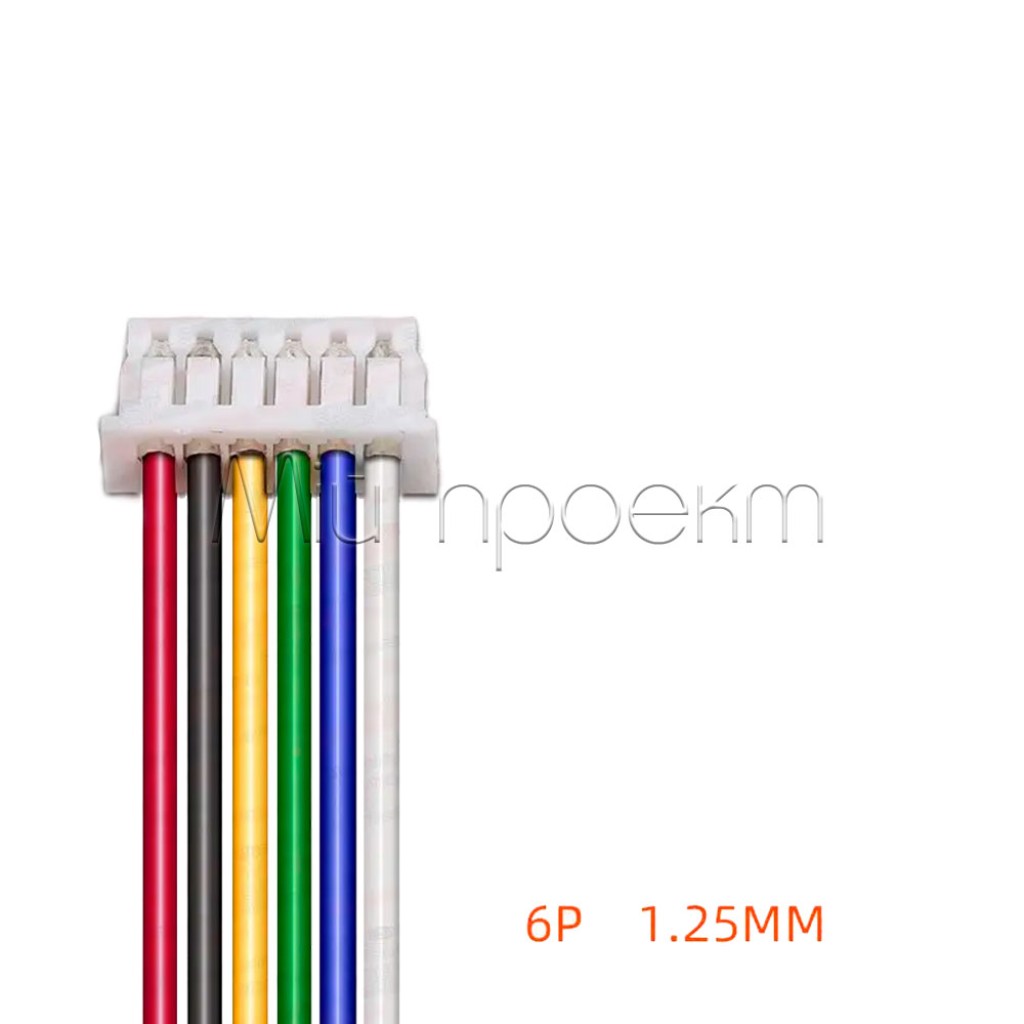

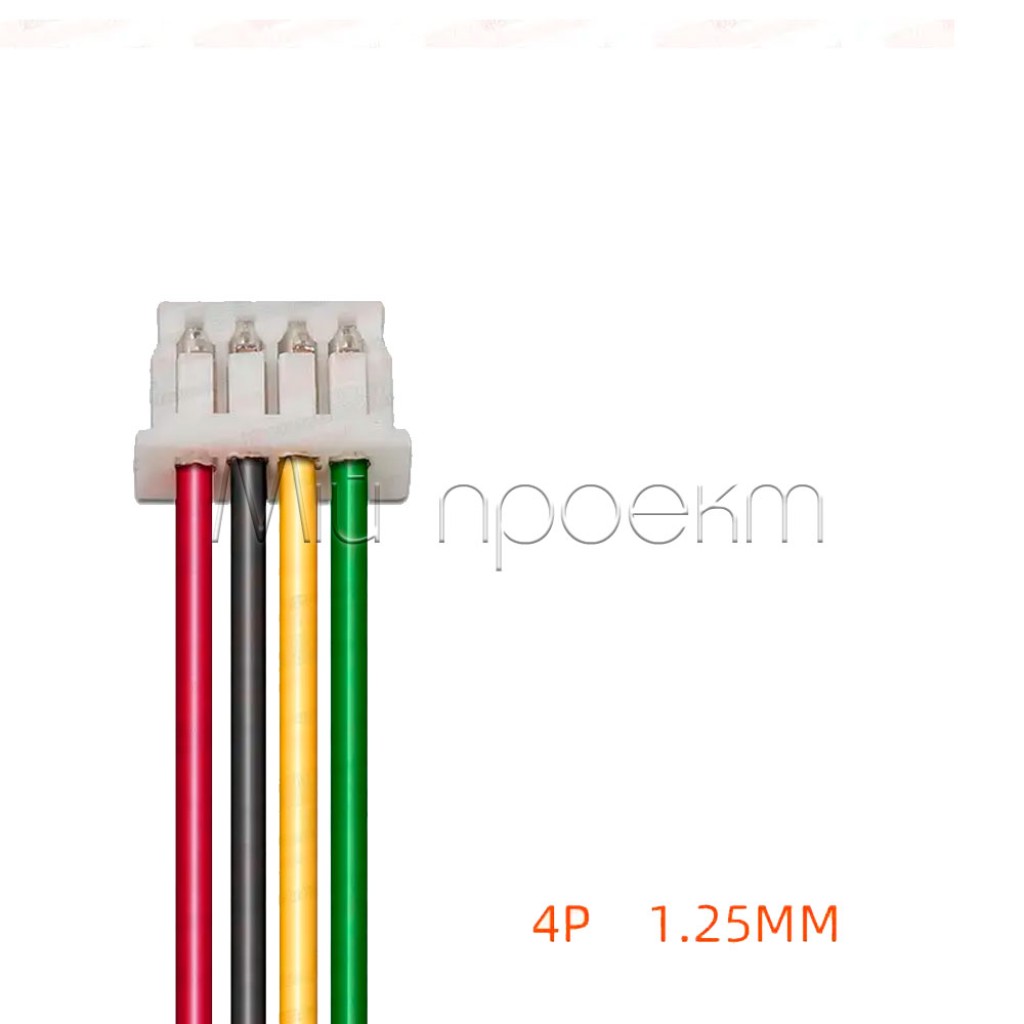

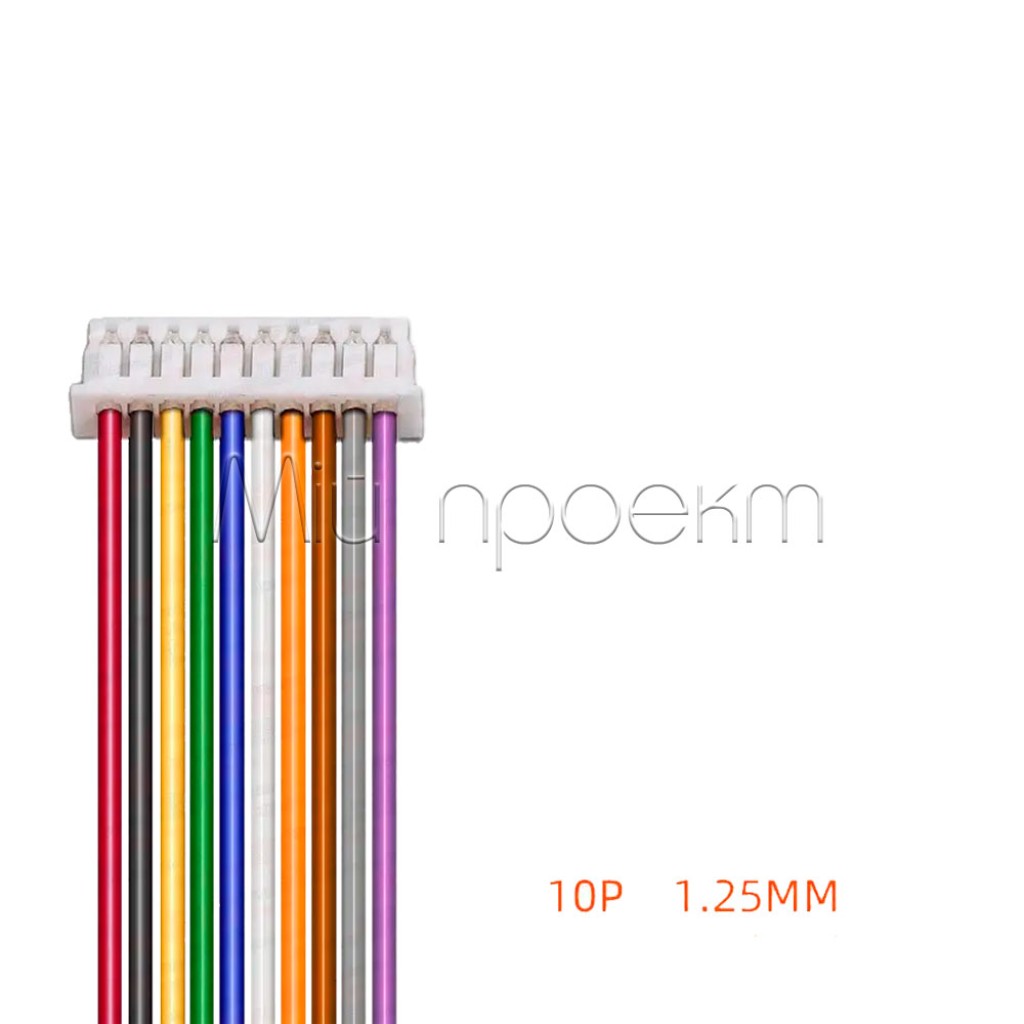

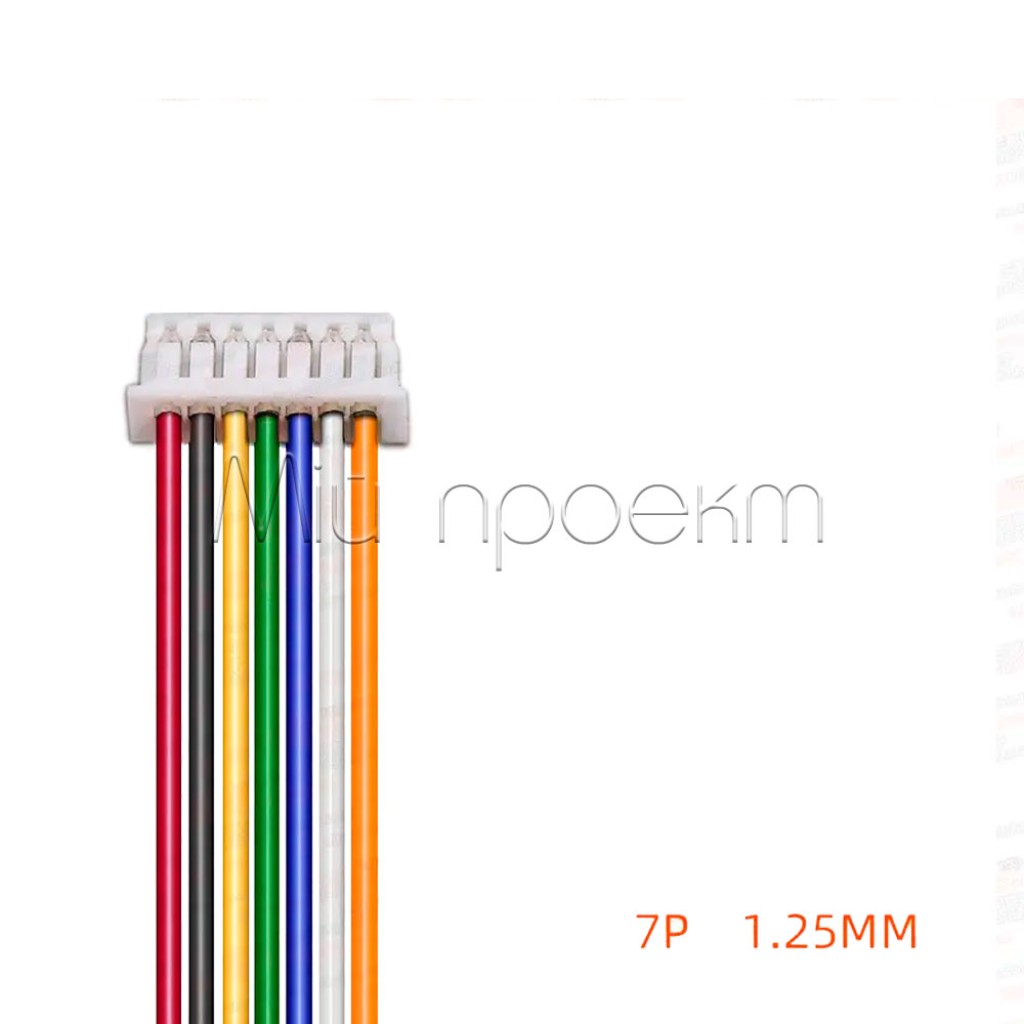

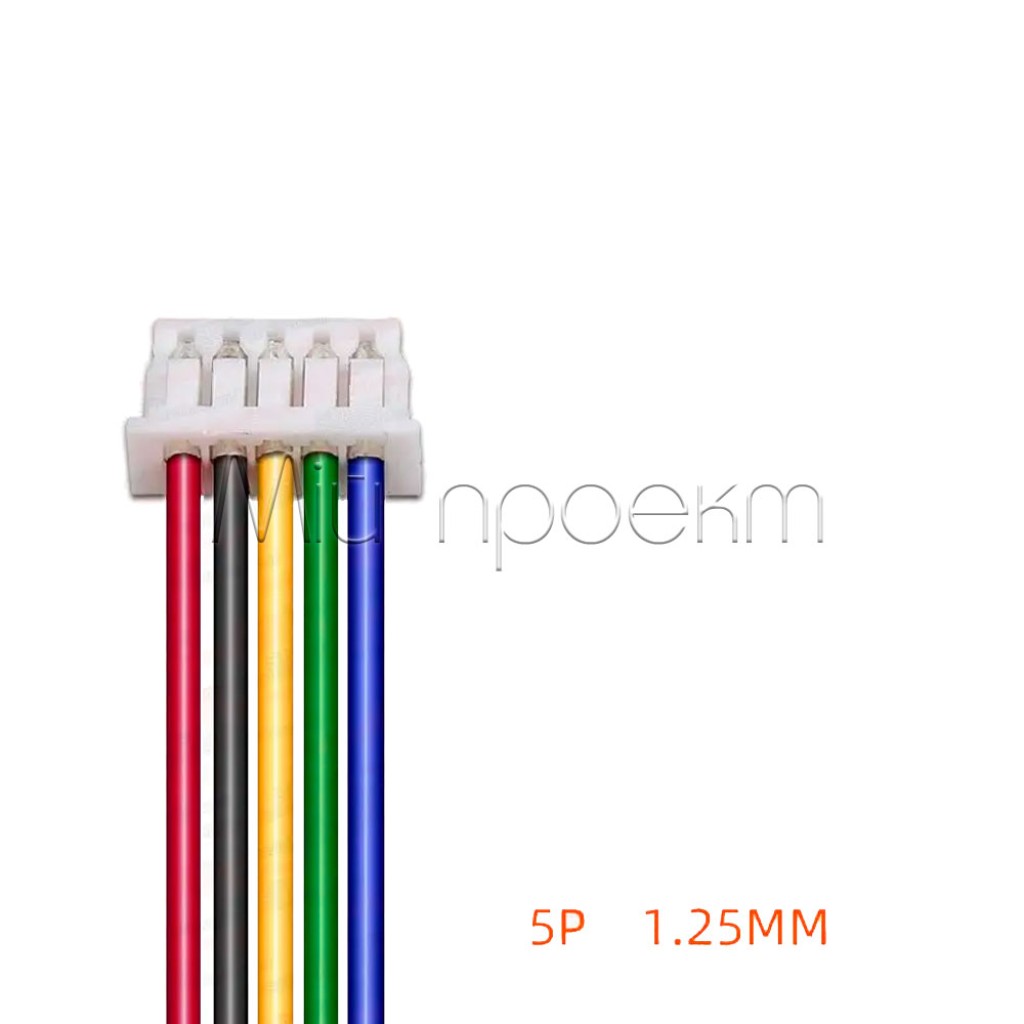

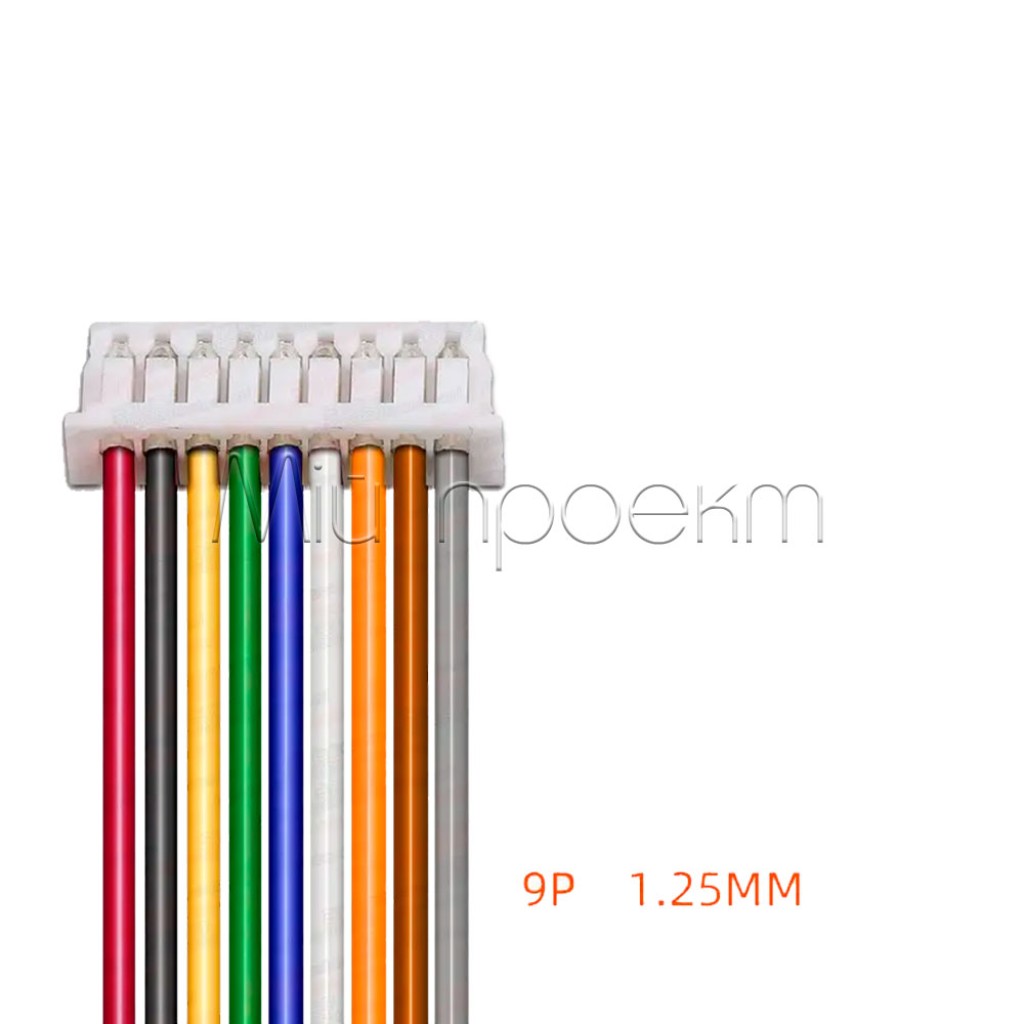

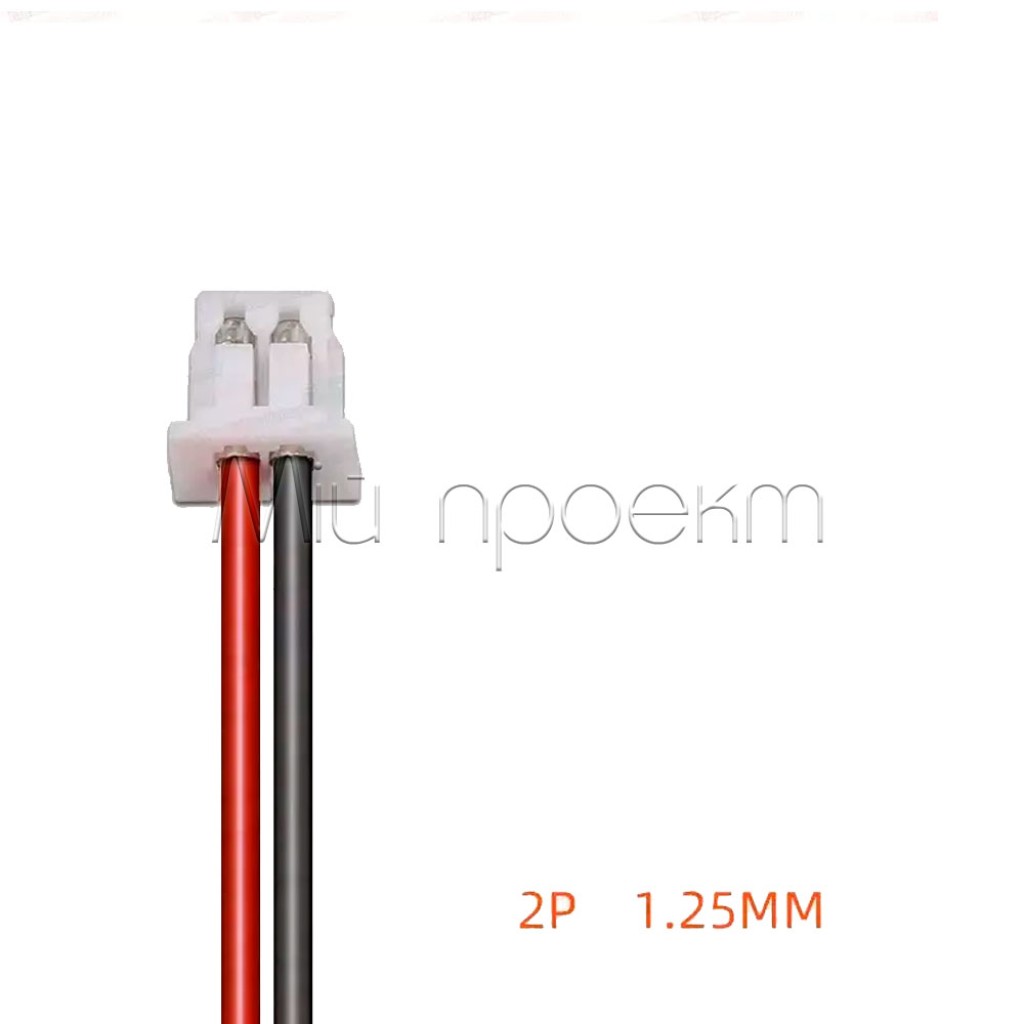

Количество контактов: 2P, 3P, 4P, 5P, 6P, 7P, 8P, 9P, 10P, 11P или 12P

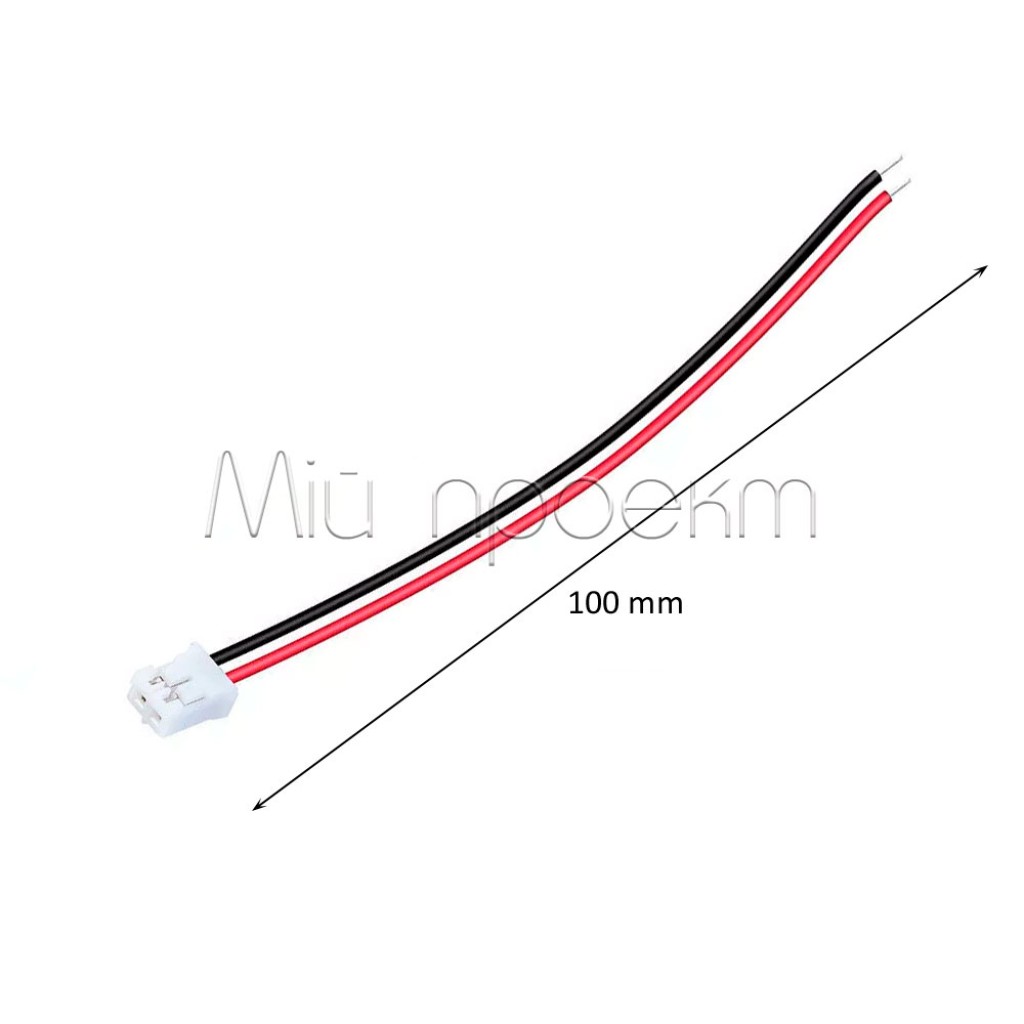

Длина провода: 100 мм
Исполнение: разъём на проводе

Подробное описание и особенности

Компактное кабельное соединение

Шаг 1,25 мм позволяет использовать разъём в компактных устройствах и плотно скомпонованных узлах. Провод длиной 100 мм подходит для прокладки внутри корпуса, подключения платы или замены повреждённого кабельного хвоста.

Выбор количества контактов

Варианты от 2P до 12P позволяют подобрать разъём под необходимое количество линий питания, управления или сигналов. Количество контактов должно точно соответствовать гнезду или штыревой части, с которой будет соединяться кабель.

Проверка перед монтажом

Помимо шага 1,25 мм, сверьте ширину и профиль корпуса, расположение фиксатора, направление ключа и нумерацию контактов. Перед подачей питания проверьте назначение каждого провода мультиметром или по схеме устройства.

Подойдёт / не подойдёт

Подойдёт

для ответной части с шагом 1,25 мм, если совпадают форма корпуса и ключ;
для устройств, где требуется конфигурация от 2 до 12 контактов;
для ремонта кабельных соединений, прототипирования и внутреннего монтажа электроники;
когда нужен кабельный хвост длиной 100 мм.

Не подойдёт

к разъёмам с шагом 2,00 мм — для них выберите JST PH 2,00 мм;
к корпусам с другой формой, ключом или расположением фиксатора;
если количество контактов не совпадает с ответной частью;
для соединений, требующих герметичного исполнения.

Примеры применения

Подключение модуля или датчика

Многоконтактный вариант можно использовать для питания и сигнальных линий, если разъём платы имеет соответствующий шаг, корпус и распиновку контактов.

Ремонт кабельного хвоста

Разъём подходит для замены повреждённого провода в электронном устройстве после точного сопоставления геометрии корпуса, количества контактов и назначения линий.

Внутренняя проводка прототипа

Провод длиной 100 мм позволяет выполнить короткое разъёмное соединение между платами или узлами внутри корпуса без постоянной пайки кабеля к обеим частям.

Подключение

Сверьте механическую совместимость
Проверьте шаг 1,25 мм, количество контактов, форму корпуса, ключ и положение фиксатора.
Определите распиновку
Сопоставьте каждый контакт со схемой устройства. Не определяйте полярность только по цвету проводов.
Подключите без усилия
Совместите ключ и вставьте корпус ровно. Если разъём не входит свободно, повторно проверьте его тип и ориентацию.

Ограничения и безопасность

Проверьте полярность

Перед подачей питания проверьте распиновку контактов. Ошибочная полярность или переставленные сигнальные линии могут повредить подключённое оборудование.

Не соединяйте несовместимые корпуса

Не вдавливайте разъём силой: похожие миниатюрные коннекторы могут иметь другой ключ даже при одинаковом шаге контактов.

Защитите провод от натяжения

Отсоединяйте разъём за корпус, а не за провода, и не допускайте резкого перегиба кабеля возле входа в корпус.

Учитывайте электрическую нагрузку

Ток и напряжение цепи должны оставаться в допустимых пределах кабеля, контактов и подключённых устройств. Для силовых нагрузок используйте разъём с подтверждёнными соответствующими характеристиками.

FAQ

Какое количество контактов можно выбрать?

Разъём представлен в вариантах от 2P до 12P. Выберите необходимое количество контактов в опциях товара.

Достаточно ли совпадения шага 1,25 мм?

Нет. Также должны совпадать количество контактов, форма корпуса, ключ, фиксатор и ориентация ответной части.

Можно ли определить плюс и минус по цветам?

Полярность необходимо проверить по схеме или мультиметром. Не полагайтесь только на цвет проводов.

Альтернатива по длине

Если провода длиной 100 мм недостаточно, доступен разъём 1,25 мм на проводе 150 мм.

Отзывы

Рейтинг товара

Отзывов: 1

Микола

28 августа 2025 (15:05)

Довго шукав штекери під жовтий сенсорний дисплей на базі ESP32 (ESP32-2432S028), і самі ці штекери підійшли найкраще.

Достоинства товара:

Ціна, якість, швидкість відправки

–

Недостатки товара:

Немає

Отзыв полезен? 0

Дмитрий

09 февраля (20:10)

А есть ли под эти разъемы ответная часть для запайки на плату угловой?

Ответ:

10 февраля (10:15)

Нажаль немає

Миниатюрный разъем JST PH 1.25-2P-3P-4P-5P-6P-7P-8P-9P-10P-11P-12P-FM (коннектор 1.25мм мама на проводе 10см)
