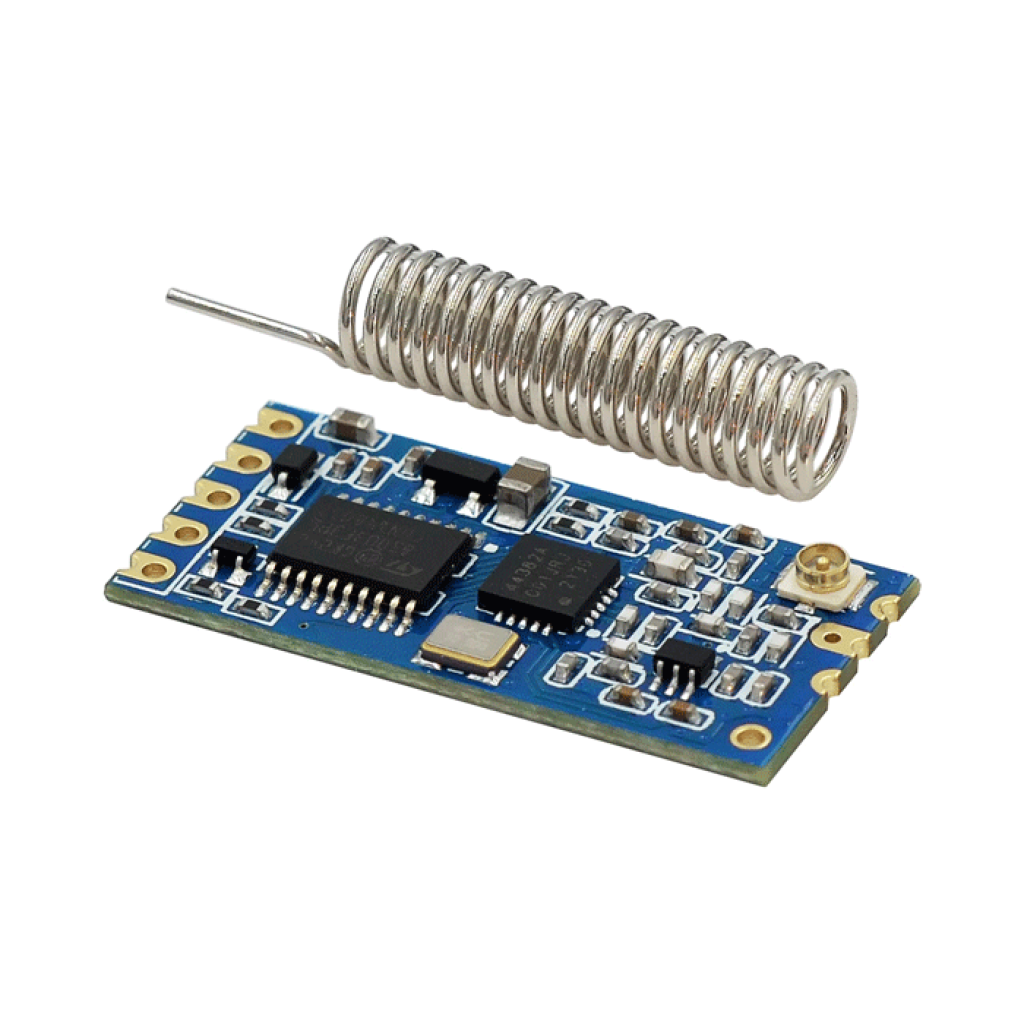

Беспроводной UART удлинитель 433МГц HC-12 на SI4438

Страна-производитель: Китай Код товара: 1657

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Инструкция

Беспроводной UART удлинитель 433МГц HC-12 на SI4438

Есть в наличии

Код товара: 1657

173.00 грн

-17%

143.00 грн

Вы экономите: 30.00 грн

Акция заканчивается через:

дней

часов

минут

секунд

Нашли дешевле?

-Рабочее напряжение-:3.2 - 5.5 В

-Интерфейс-:UART (TTL 3.3V/5V)

-Рабочая частота-:433.4 – 473.0 MHz

-Дальность связи-:1000 м

-Чип-:Si4438

-Размеры-:27.8 х 14.4 х 4 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Беспроводной UART удлинитель 433МГц HC-12 на SI4438

Код товара: 1657

173.00 грн

-17%

143.00 грн

Описание

📡 Модуль HC-12 для беспроводной связи

Двусторонняя последовательная связь UART до 1000 метров • 433 МГц • 100 каналов

Общее описание

Модуль HC-12 – это компактная мини-плата для передачи данных, которая позволяет установить двустороннюю последовательную связь UART между двумя точками, фактически заменяя физический кабель беспроводным соединением. Модуль работает в ISM диапазоне 433 МГц с дальностью до 1000 метров и поддерживает 100 каналов связи. Оснащён высокопроизводительным трансивером Silicon Labs Si4438 и микроконтроллером STM8S003F3, что обеспечивает стабильную работу с низким энергопотреблением. Благодаря простоте настройки через AT-команды и широкому диапазону напряжения питания (3,2-5,5 В), модуль стал незаменимым решением для организации беспроводной коммуникации в электронных проектах различной сложности.

✅ Технические преимущества:

• Большая дальность связи – до 1000 метров на открытой местности с возможностью настройки мощности передачи от 1 мВт до 100 мВт (+20 дБм)
• Широкий диапазон скоростей – поддержка UART от 1200 до 115200 бит/с с заводской настройкой 9600 бит/с для оптимальной работы
• Множественные каналы связи – 100 доступных каналов в диапазоне 433,4-473,0 МГц для избежания помех и организации мультикальных сетей
• Универсальность питания – работа от 3,2 В до 5,5 В с низким током покоя 16 мА и встроенным стабилизатором напряжения
• Компактные размеры – габариты 27,8 × 14,4 × 4 мм позволяют легко интегрировать модуль в самые разнообразные проекты
• Профессиональные компоненты – использование трансивера Silicon Labs Si4438 и микроконтроллера STM8S003F3 гарантирует стабильную работу

🔧 Идеальное решение для:

Проекты с Arduino/Raspberry Pi

Дистанционное управление устройствами

Телеметрия и мониторинг

Системы безопасности

Домашняя автоматизация

Промышленная автоматика

Робототехника

Метеостанции

💡 Широкие возможности применения:

Беспроводная замена кабеля – модуль позволяет заменить физический UART кабель беспроводным соединением на расстоянии до 1000 метров. Это особенно полезно для проектов, где прокладка кабеля невозможна или нецелесообразна, например, при соединении датчиков в труднодоступных местах с центральным контроллером.
Телеметрия и удалённый мониторинг – благодаря стабильной связи и низкому энергопотреблению, модуль идеально подходит для передачи данных от удалённых датчиков температуры, влажности, давления и других параметров к центральной системе мониторинга. Возможность настройки различных каналов позволяет организовать сеть с несколькими точками сбора данных.
Дистанционное управление и автоматизация – модуль может использоваться для беспроводного управления освещением, насосами, двигателями и другими устройствами в системах умного дома или промышленной автоматики. Поддержка различных скоростей передачи позволяет оптимизировать работу под конкретные потребности применения.
Образовательные и учебные проекты – простота подключения и настройки через AT-команды делает модуль отличным выбором для студентов и начинающих в сфере электроники. Совместимость с Arduino и другими популярными платформами позволяет быстро создавать прототипы и экспериментировать с беспроводными технологиями.
Промышленные применения – надёжность компонентов Silicon Labs и STM8S003F3, а также работа в лицензированном ISM диапазоне 433 МГц делают модуль пригодным для использования в промышленных условиях. Возможность работы при различных температурах и устойчивость к электромагнитным помехам обеспечивают стабильную работу в сложных условиях.

📦 Детальные технические характеристики:

Напряжение питания: 3,2 В - 5,5 В
Ток покоя: 16 мА
Максимальная дальность: до 1000 метров
Стандартная дальность: около 600 метров
Рабочий диапазон частот: 433,4 МГц - 473,0 МГц
Количество каналов: 100
Максимальная выходная мощность: 100 мВт (+20 дБм)
Тип модуляции: GFSK (Gaussian Frequency-Shift Keying)
Скорость передачи UART:
- Заводская: 9600 бит/с
- Диапазон: 1200 - 115200 бит/с
Заводские настройки:
- Режим работы: FU3
- Канал: CH001 (433,4 МГц)
Основные компоненты:
- Трансивер: Silicon Labs Si4438
- Микроконтроллер: STM8S003F3
- Кварцевый резонатор: 30 МГц
Разъёмы антенны:
- ANT1: U.FL/IPEX для внешней антенны
- ANT2: Паяльные площадки для пружинной антенны
Габариты: 27,8 × 14,4 × 4 мм
Интерфейс: UART TTL
Настройка: AT-команды через пин SET

⚠️ Важные аспекты использования:

Рекомендации по питанию – при напряжении питания свыше 4,5 В рекомендуется добавлять диод 1N4007 последовательно с питанием для предотвращения перегрева встроенного стабилизатора напряжения (LDO) во время длительной работы в режиме передачи. Также стоит добавить фильтрующие конденсаторы по линии питания для обеспечения стабильной работы.
Особенности программирования Arduino – для работы с модулем на Arduino настоятельно рекомендуется использовать библиотеку AltSoftSerial вместо стандартной SoftwareSerial, поскольку последняя может работать некорректно, особенно при одновременном приёме и передаче данных. Это обеспечит стабильную двустороннюю коммуникацию.
Безопасность данных – модуль HC-12 не имеет встроенных механизмов шифрования данных или коррекции ошибок. Если для вашего проекта критически важны защита информации или устойчивость к ошибкам передачи, эти функции необходимо реализовывать программно на уровне устройств, обменивающихся данными.
Настройка режимов работы – модуль поддерживает четыре режима работы (FU1-FU4), каждый из которых предлагает различный компромисс между скоростью передачи, дальностью связи и энергопотреблением. Для максимальной дальности используйте режим FU1, для наивысшей скорости передачи – FU4. Заводской режим FU3 обеспечивает оптимальный баланс для большинства применений.
Выбор антенны – модуль поставляется с пружинной антенной для базовых потребностей, но для максимальной дальности и качества связи рекомендуется использовать специализированную антенну для диапазона 433 МГц, подключённую к разъёму ANT1. Правильный выбор и размещение антенны может значительно улучшить характеристики связи.

Модуль HC-12 – это надёжное, доступное и универсальное решение для организации беспроводной связи в ваших проектах. Благодаря простоте использования и широким возможностям настройки, он станет незаменимым помощником как для начинающих, так и для опытных разработчиков. Получите свободу от кабелей уже сегодня!

#HC12 #БеспроводнаяСвязь #UART #433МГц #Arduino #Телеметрия

Характеристики

-Основные-

-Рабочее напряжение-

3.2 - 5.5 В

-Интерфейс-

UART (TTL 3.3V/5V)

-Рабочая частота-

433.4 – 473.0 MHz

-Дальность связи-

1000 м

-Чип-

Si4438

-Дополнительные-

-Размеры-

27.8 х 14.4 х 4 мм

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Инструкция

📡 Модуль HC-12 для беспроводной связи (UART ↔ 433 МГц)

Двунаправленная последовательная связь до 1000 м • 433.4–473.0 МГц • 100 каналов • 1–100 мВт

0. Метаданные

Локальный код (slug)	hc12-uart-433
Питание	3.2–5.5 В (встроенный LDO)
Интерфейс	UART TTL (3.3 В/5 В совместимый)
Частотный диапазон	433.4–473.0 МГц, шаг 400 кГц, 100 каналов
Мощность TX	1–100 мВт (8 уровней, до +20 дБм)
Скорости UART	1200…115200 бод (заводская 9600 бод, 8-N-1)
Тип модуляции	GFSK
Компоненты	RF-трансивер Si4438, MCU STM8S003F3, кварц 30 МГц
Габариты	≈ 27.8 × 14.4 × 4 мм

1. Обзор

HC-12 обеспечивает прозрачный двунаправленный радиоканал для UART, фактически заменяя проводное соединение на расстояниях до 1 км (открытая местность, типовые настройки). Поддерживает 100 каналов в диапазоне 433 МГц, настройка через AT-команды, питание 3.2–5.5 В, совместимость с большинством микроконтроллеров.

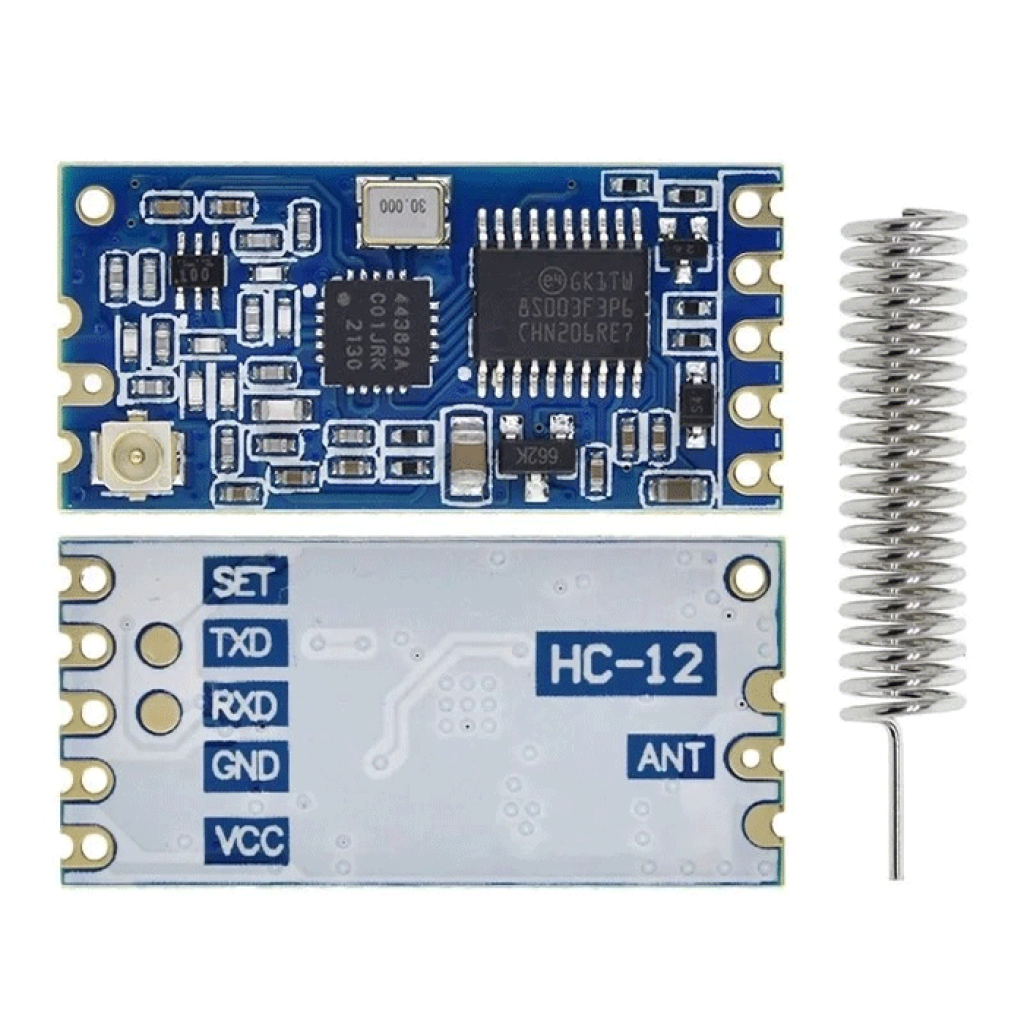

1.1 Пины и разъёмы

Пин	Назначение	Примечание
VCC	Питание	3.2–5.5 В; рекомендуется фильтрация (см. советы)
GND	Земля	Общая с хостом
TXD	UART TX модуля	Подключать к RX хоста
RXD	UART RX модуля	Подключать к TX хоста
SET	Вход режима настройки	GND → AT-режим; плавающий/“1” → рабочий режим
ANT1	U.FL/IPEX	Под внешнюю антенну 433 МГц
ANT2	Пады для пружинной антенны	Пружина в комплекте (типово)

flowchart LR
      classDef pin fill:#fff9db,stroke:#c9a400,stroke-width:1px;
      classDef ant fill:#e1f5fe,stroke:#039be5,stroke-width:1px;
      subgraph HC12["HC-12 (условный обзор)"]
        VCC["VCC (3.2–5.5V)"]:::pin
        GND["GND"]:::pin
        TXD["TXD → RX хоста"]:::pin
        RXD["RXD ← TX хоста"]:::pin
        SET["SET (AT-mode)"]:::pin
        ANT1["ANT1 (U.FL)"]:::ant
        ANT2["ANT2 (spring pad)"]:::ant
      end

2. Схемы подключения

2.1 MCU/Arduino ↔ HC-12 (рабочий режим)

flowchart TD
      classDef m fill:#e3f2fd,stroke:#1e88e5,stroke-width:1px;
      classDef h fill:#e8f5e9,stroke:#43a047,stroke-width:1px;
      subgraph MCU["Микроконтроллер / Arduino"]
        V_MCU["3.3/5V"]:::m
        G_MCU["GND"]:::m
        TX_MCU["TX (→ RXD)"]:::m
        RX_MCU["RX (← TXD)"]:::m
      end
      subgraph MOD["HC-12"]
        VCC["VCC"]:::h
        GND["GND"]:::h
        RXD["RXD"]:::h
        TXD["TXD"]:::h
        SET["SET (не подкл.)"]:::h
      end
      V_MCU --> VCC
      G_MCU --> GND
      TX_MCU --> RXD
      TXD --> RX_MCU

2.2 USB-UART ↔ HC-12 (AT-режим)

flowchart TD
      classDef u fill:#fff3e0,stroke:#fb8c00,stroke-width:1px;
      classDef h fill:#e8f5e9,stroke:#43a047,stroke-width:1px;
      subgraph USB["USB-UART адаптер"]
        V_USB["5V/3.3V"]:::u
        G_USB["GND"]:::u
        TX_USB["TX (→ RXD)"]:::u
        RX_USB["RX (← TXD)"]:::u
      end
      subgraph HC12["HC-12 (AT)"]
        VCC["VCC"]:::h
        GND["GND"]:::h
        RXD["RXD"]:::h
        TXD["TXD"]:::h
        SET["SET → GND"]:::h
      end
      V_USB --> VCC
      G_USB --> GND
      TX_USB --> RXD
      TXD --> RX_USB
      G_USB --> SET

Для максимальной дальности используйте внешнюю антенну 433 МГц (U.FL) и выводите её за пределы корпуса. Длина четвертьволновой антенны ~17.3 см.

Соблюдайте локальные правила радиочастот (433 МГц ISM). Избегайте совпадения каналов с соседними системами; при необходимости уменьшайте мощность TX.

3. Настройка (AT-команды)

3.1 Вход в режим

Переведите SET → GND и откройте терминал на 9600 бод, 8-N-1. После конфигурации разомкните SET для возврата в рабочий режим.

3.2 Ключевые команды

Команда	Описание	Пример
`AT`	Проверка связи	Ответ: `OK`
`AT+RX`	Текущие настройки	—
`AT+Cxxx`	Канал (001…100)	`AT+C012`
`AT+Bxxxx`	Скорость UART	`AT+B19200`
`AT+FUx`	Режим (FU1…FU4)	`AT+FU1` — дальность
`AT+Px`	Уровень мощности (P1…P8)	`AT+P8` — макс. мощность

4. Базовый пример (Arduino + AltSoftSerial)

    // Пример эхо через HC-12 (UNO: TX=9, RX=8 для AltSoftSerial)
    #include <AltSoftSerial.h>
    AltSoftSerial HC12; // RX=8, TX=9 (UNO)
    void setup() {
      HC12.begin(9600);
    }
    void loop() {
      while (HC12.available()) {
        char c = HC12.read();
        HC12.print(c);
      }
    }


5. Параметры и расчёты

5.1 Питание

3.2–5.5 В; рекомендуется развязка 10–47 µF + 100 нФ у пина VCC.

5.2 Антенна (четверть волны)

L ≈ c / (4·f) → для 433 МГц L ≈ 0.173 м = 17.3 см.

6. Пошаговая инструкция

Подключите два модуля HC-12 (питание, перекрёстные TX/RX), установите антенны.
Включите AT-режим (SET→GND) на обоих, задайте канал (AT+Cxxx), скорость UART и режим (AT+FUx). Одинаковые значения на обоих узлах.
Задайте уровень мощности (AT+P1…P8) с учётом дальности/энергопотребления.
Разомкните SET, переведите в рабочий режим. Проверьте обмен (эхо-тест или скетч на MCU).
При необходимости оптимизируйте канал/мощность/режим под условия местности.

7. Ограничения и предельные значения

Параметр	Мин.	Тип.	Макс.	Единица
VCC	3.2	—	5.5	В
Мощность TX	—	—	100	мВт
Частота	433.4	—	473.0	МГц
Количество каналов	100 (шаг 400 кГц)			—
Скорости UART	1200	9600	115200	бод

8. Практические советы

На питании добавьте электролит 10–47 µF и керамику 100 нФ у пина VCC. Для 5 В длительной TX-работы полезен последовательный диод (≈0.3–0.6 В падение) для снижения тепловыделения LDO.

На Arduino UNO лучше использовать AltSoftSerial (порты 8/9) вместо SoftwareSerial для стабильного half-duplex.

Модуль — half-duplex: одновременная TX и RX невозможна. Для надёжности реализуйте протокол подтверждений/повторов и, при необходимости, программное шифрование/CRC.

9. Устранение проблем

Проблема	Возможная причина	Решение
Нет связи	Разные канал/режим/скорость	Сравнить `AT+RX` на обоих узлах
«Мусор» в терминале	Неверная скорость UART	Установить одинаковую скорость или вернуться к 9600 бод
Малая дальность	Антенна/помехи/низкая мощность	U.FL антенна, другой канал, `AT+P8`, линия обзора
AT-команды не работают	SET не заземлён	SET → GND, 9600 бод, 8-N-1

10. Источники и ссылки

HC-12 — User Manual (V1.18/V2.3A/V2.4/V2.6): Elecrow (PDF) • v2.3A (PDF) • Seeed v2.4 (PDF) • HC01 v2.6 (PDF)
RF-трансивер: Silicon Labs Si4438 — Datasheet (PDF)
MCU: STM8S003F3 — Datasheet (PDF)
Библиотека для Arduino: AltSoftSerial (GitHub) • PJRC docs

Важное замечание: В разных партиях HC-12 возможны отличия (версия прошивки, FU-режимы, маркировка). Перед развёртыванием проверьте настройки на обоих узлах и соблюдайте правила использования диапазона 433 МГц в вашем регионе.
