Кратко о BMS-4S 100A
BMS-4S 100A — плата защиты и балансировки аккумуляторной батареи из четырех последовательно соединенных секций. Она контролирует напряжение секций и отключает заряд или нагрузку при опасном режиме.
Товар доступен в отдельных исполнениях для Li-ion и LiFePO4. Перед заказом выберите версию под химию своей батареи: эти исполнения имеют разные защитные пороги и не являются взаимозаменяемыми.
Ключевые характеристики
- Тип
- BMS-плата защиты и балансировки
- Конфигурация батареи
- 4S — четыре последовательные секции
- Варианты
- отдельное исполнение для Li-ion или отдельное исполнение для LiFePO4
- Максимальный заявленный ток
- 100 А; длительный ток зависит от монтажа и теплового режима
- Отсечение заряда Li-ion
- 4,20 ± 0,05 В на секцию в версии Li-ion
- Отсечение заряда LiFePO4
- 3,65 ± 0,05 В на секцию в версии LiFePO4
- Балансировка
- встроенная
- Защита
- от перезаряда, чрезмерного разряда, перегрузки по току и короткого замыкания
- Размеры платы
- 61 × 42 мм
Подробное описание и особенности
Что означает конфигурация 4S
Плата контролирует четыре последовательные секции батареи. Каждая секция может состоять из одного элемента или нескольких параллельно соединенных элементов, но последовательных ступеней должно быть ровно четыре. Все секции должны иметь одинаковую химию и быть согласованы по емкости, состоянию заряда и внутреннему сопротивлению.
Выбор между Li-ion и LiFePO4
Li-ion и LiFePO4 требуют разных порогов защиты и разных профилей зарядки. Версия Li-ion рассчитана на отсечение заряда около 4,20 В на секцию, а версия LiFePO4 — около 3,65 В на секцию. Выбирайте исполнение BMS и зарядное оборудование для одной и той же химии.
Одна плата не переключается автоматически между Li-ion и LiFePO4. Если маркировку исполнения невозможно уверенно сопоставить с аккумуляторами, не подключайте батарею до уточнения версии.
Защита и балансировка
BMS контролирует напряжение каждой секции и отключает соответствующую силовую цепь при перезаряде, чрезмерном разряде, перегрузке или коротком замыкании. Балансировка помогает уменьшать небольшую разницу напряжений между исправными секциями во время зарядки, но не восстанавливает поврежденные элементы и не компенсирует существенную разницу их емкости или внутреннего сопротивления.
Защитные пороги являются аварийными пределами, а не целевыми уровнями ежедневного цикла. Штатный профиль заряда, конечное напряжение, зарядный ток и рекомендуемый нижний рабочий предел определяют по документации конкретных аккумуляторов.
Ток и тепловой режим
Обозначение 100 А описывает максимальный заявленный предел платы. Реальный длительный ток всей батареи ограничивает самое слабое звено: элементы, межсекционные шины, провода, паяные или сварные соединения, разъемы, BMS или условия охлаждения.
Для двигателей, инверторов и другой импульсной нагрузки отдельно учитывайте пусковой ток. Первый запуск выполняйте с ограниченной нагрузкой, контролируя просадку напряжения и нагрев платы, контактов и проводников.
Подойдет / не подойдет
Подойдет
- для новой или ремонтируемой батареи с четырьмя последовательными секциями;
- для Li-ion 4S при условии выбора версии BMS с порогами Li-ion;
- для LiFePO4 4S при условии выбора отдельной версии BMS с порогами LiFePO4;
- для батарей с параллельными элементами в каждой секции, если элементы согласованы, а соединения рассчитаны на фактический ток;
- для электроинструмента, приводов, резервного DC-питания и других нагрузок после проверки рабочего и пускового тока;
- для монтажа, где есть место под плату 61 × 42 мм, силовые провода, изоляцию и отвод тепла.
Не подойдет
- для батарей 1S, 2S, 3S, 5S или другого количества последовательных секций;
- для Li-ion с платой версии LiFePO4 или для LiFePO4 с платой версии Li-ion;
- для смешанных, поврежденных или существенно различающихся по состоянию элементов;
- в качестве зарядного устройства, стабилизатора напряжения или DC-DC-преобразователя;
- для гарантированной непрерывной работы при 100 А без проверки теплового режима всей батареи;
- для систем, которым нужны телеметрия, программируемые пороги или управление через приложение.
Примеры применения
Аккумуляторный электроинструмент
BMS может защищать 4S-батарею инструмента, если электроника допускает фактический диапазон напряжения выбранной химии, а элементы и соединения выдерживают рабочий и пусковой ток двигателя.
Резервное DC-питание
Плата подходит для защиты четырехсекционного аккумуляторного узла, когда потребитель совместим с изменением напряжения батареи в течение цикла. Для стабильного выходного напряжения нужен отдельный DC-DC-преобразователь.
Моторная или импульсная нагрузка
BMS можно применять в мобильной платформе, насосе или другом приводе после измерения пускового тока. Если защита срабатывает во время запуска, не обходите ее — уменьшите нагрузку или подберите компоненты с надлежащим запасом.

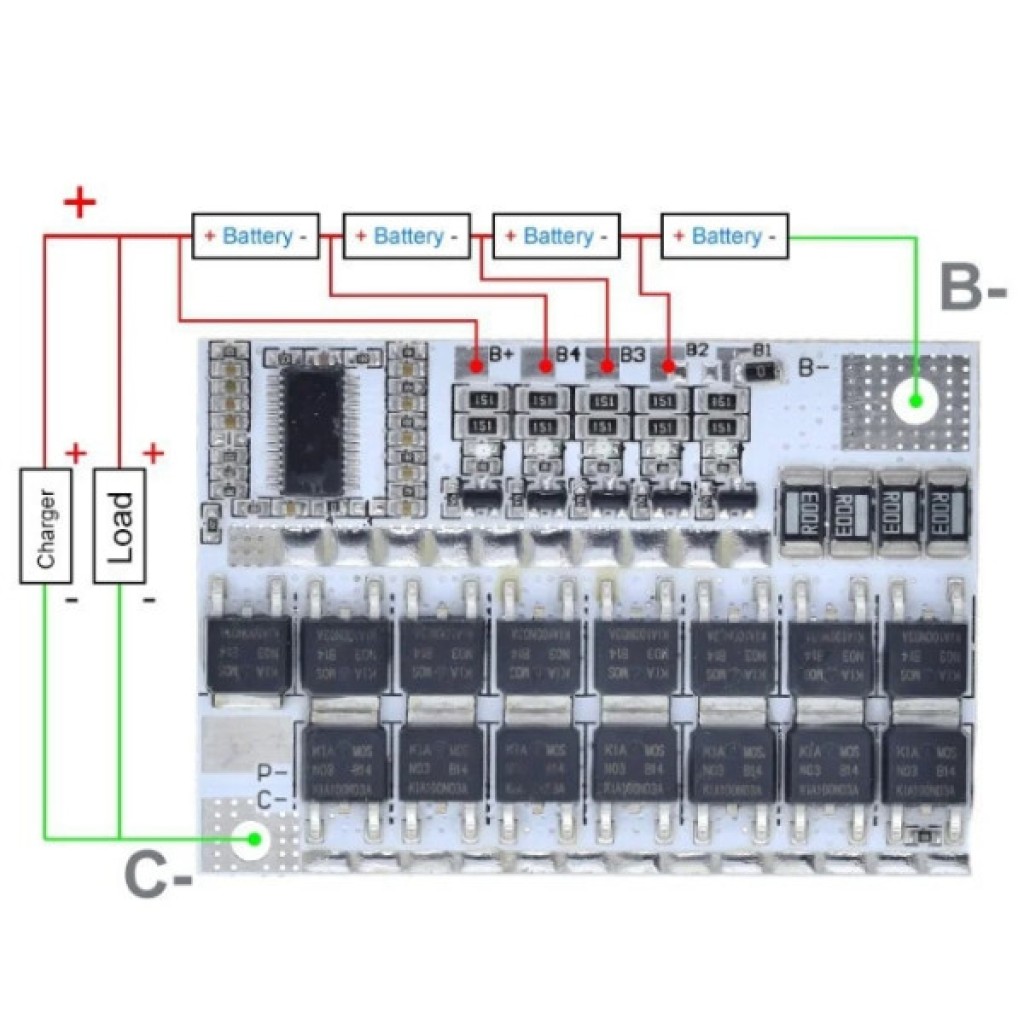

Подключение и первый запуск
Выберите исполнение BMS
До монтажа сопоставьте химию всех элементов с версией платы: Li-ion или LiFePO4. Используйте зарядное устройство с профилем для той же химии.
Подготовьте четыре секции
Используйте исправные аккумуляторы одного типа с близкими напряжением, емкостью и состоянием. До подключения отсоедините зарядное устройство и нагрузку.
Сверьте маркировку платы
Ориентируйтесь только на обозначения фактически полученной BMS. Для 4S должны быть предусмотрены общий минус, три промежуточные контрольные точки и общий плюс батареи. Не копируйте распиновку с платы 3S, 5S или другой ревизии.
Проверьте напряжения мультиметром
До окончательного соединения проверьте полярность, напряжение каждой секции и последовательное увеличение напряжения от общего минуса до общего плюса батареи.
Подключите контрольные и силовые цепи
Подключайте отводы секций, батарею, зарядное устройство и нагрузку только к площадкам с соответствующей маркировкой на плате. Сечение проводов, шины и разъемы должны соответствовать фактическому току.
Выполните контрольный запуск
Сначала проверьте выход без нагрузки, затем используйте ограниченный ток и контролируемую нагрузку. Измерьте напряжения секций, падение напряжения и нагрев BMS, проводов и контактов.
Ограничения и безопасность
Не путайте версии Li-ion и LiFePO4
Плата должна соответствовать химии аккумуляторов. Неправильное исполнение BMS или несовместимое зарядное устройство может привести к опасному заряду, преждевременному отсечению или повреждению элементов.
Не нарушайте полярность и последовательность отводов
Ошибочное подключение общего минуса, промежуточных точек или общего плюса может повредить BMS, аккумуляторы и проводку. Проверяйте каждую точку мультиметром до окончательной пайки.
Не используйте BMS как зарядное устройство
Плата выполняет защитное отсечение, но не формирует штатный профиль заряда. Заряжайте батарею отдельным CC/CV-устройством с напряжением и током, разрешенными для выбранной химии и конкретных элементов.
Не планируйте длительную работу при 100 А только по маркировке
Оставляйте запас по току и проверяйте тепловой режим. Аккумуляторы, шины, провода, разъемы, качество контактов и охлаждение могут ограничить батарею раньше, чем BMS. Для силовой проводки предусмотрите соответствующий внешний предохранитель.
Балансировка не ремонтирует слабую секцию
Если одна секция быстро отклоняется по напряжению или проседает под нагрузкой, проверьте элементы и соединения. Не пытайтесь компенсировать неисправность обходом защиты.
Изолируйте и фиксируйте плату
Не допускайте контакта открытой BMS с металлическим корпусом, шинами, влагой или оголенными проводниками. Предусмотрите механическую фиксацию, электрическую изоляцию и беспрепятственный отвод тепла.
Совместимые товары и аксессуары
Для ориентировочной индикации 4S Li-ion батареи можно использовать панельный индикатор MH-DL18S 1S–8S, настроенный на 4S. Он не рассчитан на пороги LiFePO4 и не заменяет BMS или точное измерение напряжения.
Для зарядной системы с небольшим током можно рассмотреть понижающий модуль XL4015 с регулировкой CC/CV. Его необходимо настроить под выбранную химию до подключения батареи; модуль работает только на понижение, имеет максимальный ток до 5 А и не заменяет BMS или специализированный зарядный контроллер.
FAQ
Одна и та же плата работает с Li-ion и LiFePO4?
Нет. Доступны отдельные исполнения с разными порогами. При заказе необходимо выбрать версию, соответствующую химии батареи.
Что означает 4S — ровно четыре аккумулятора?
4S означает четыре последовательные секции. В каждой секции может быть один элемент или несколько параллельных элементов, но все они должны быть совместимыми и согласованными.
Можно ли постоянно потреблять 100 А?
Гарантировать непрерывные 100 А нельзя. Это максимальное заявленное значение; длительный ток необходимо определять с запасом по характеристикам аккумуляторов, шин, проводов, контактов, охлаждения и температуры.
Заряжает ли BMS батарею самостоятельно?
Нет. BMS контролирует и защищает батарею, а зарядку выполняет отдельное CC/CV-устройство с профилем для выбранной химии 4S.
Можно ли использовать плату с батареей 3S?
Нет. Для трех последовательных секций нужна отдельная BMS 3S. Не пропускайте и не закорачивайте контрольный отвод 4S-платы.
Что проверить, если после сборки нет напряжения на выходе?
Отключите нагрузку и проверьте версию платы, полярность, напряжение каждой секции, последовательное увеличение напряжения на контрольных точках, силовые контакты и отсутствие короткого замыкания. Не обходите защиту перемычкой и не подавайте напряжение на неизвестные контакты.
Выровняет ли балансировка разные или изношенные аккумуляторы?
Нет. Балансировка корректирует ограниченную разницу напряжений между исправными секциями, но не компенсирует повреждения, существенную разницу емкости или внутреннего сопротивления.
