XL-10AL - Бістабільний модуль керування навантаженням 10А

Name: XL-10AL - Бістабільний модуль керування навантаженням 10А
Brand: Китай
Price: 48.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 1668

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Інструкція

XL-10AL - Бістабільний модуль керування навантаженням 10А

В наявності

Код товару: 1668

57.00 грн

-16%

48.00 грн

Ви заощаджуєте: 9.00 грн

Акція закінчиться через:

днів

годин

хвилин

секунд

Знайшли дешевше?

-Падіння напруги-:близько 130 мВ при 5 В і 10 А; можливі значення до 170 мВ

-Робоча напруга-:3,5–5,4 В DC

-Максимальний струм-:до 10 А при 5 В; потрібне додаткове охолодження, не гарантований безперервний режим

-Струм спокою-:близько 300 нА при 5 В у вимкненому стані; 120–350 нА залежно від напруги та режиму

-Розміри-:23 × 13 мм

-Функції-:бістабільне вмикання та вимикання DC-навантаження коротким натисканням або імпульсом

-Інтерфейс підключення-:живлення: VIN, GND; навантаження: VOUT, GND; керування: вбудована або зовнішня кнопка без фіксації, GPIO низького рівня

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 55 ₴

Meest Пошта

від 80 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

XL-10AL - Бістабільний модуль керування навантаженням 10А

Код товару: 1668

57.00 грн

-16%

48.00 грн

Опис

Коротко про XL-10AL

XL-10AL — електронний бістабільний вимикач для навантажень постійного струму з живленням 3,5–5,4 В. Коротке натискання вбудованої або зовнішньої кнопки перемикає вихід між увімкненим і вимкненим станами, а споживання у вимкненому стані становить приблизно 120–350 нА.^[1]^[2]

Модуль не перетворює і не стабілізує напругу: у ввімкненому стані на вихід подається вхідна напруга з невеликим падінням. Струм 10 А є максимальним режимом і потребує додаткового охолодження, якісної пайки та перевірки нагрівання.

Ключові характеристики

Тип: бістабільний електронний DC-вимикач навантаження
Робоча напруга: 3,5–5,4 В DC
Максимальний струм: до 10 А; потрібне додаткове охолодження
Споживання у вимкненому стані: приблизно 120–350 нА залежно від напруги; близько 300 нА при 5 В^[1]^[2]
Падіння напруги: близько 130 мВ при 5 В і 10 А^[1]
Керування: вбудована кнопка, зовнішня кнопка без фіксації або короткий імпульс низького рівня від GPIO^[2]
Вихід: VOUT повторює VIN у ввімкненому стані; перетворення напруги немає
Розміри модуля: 23 × 13 мм
Монтаж: контактні площадки під пайку

Детальний опис та особливості

Перемикання одним імпульсом

Кожне коротке натискання змінює стан навантаження: увімкнено — вимкнено — увімкнено. Для ручного керування можна користуватися кнопкою на платі або під’єднати зовнішню нормально розімкнену кнопку. Для автоматизації тригерну площадку короткочасно з’єднують із GND через GPIO або транзисторний вихід.^[2]

Низьке споживання у вимкненому стані

Струм у наноамперному діапазоні зменшує власне споживання вузла, коли навантаження вимкнене. Це корисно в портативних пристроях та автономних системах, але фактичний час роботи визначають також саморозряд акумулятора, споживання решти схеми й умови експлуатації.

Струм і тепловий режим

Поблизу верхньої межі струму втрати на MOSFET, доріжках і паяних з’єднаннях перетворюються на тепло. При 5 В і 10 А модуль помітно нагрівається, тому 10 А не слід вважати гарантованим тривалим режимом без охолодження та перевірки готової збірки.^[1] Для струмів у кілька ампер використовуйте короткі проводи достатнього перерізу, надійно пропаяні площадки та робочий запас за струмом.

Підійде / не підійде

Підійде

для кнопкового вмикання та вимикання навантаження з живленням 3,5–5,4 В DC;
для портативних і батарейних пристроїв, де важливе мале споживання у вимкненому стані;
для керування від мікроконтролера коротким імпульсом низького рівня зі спільною землею;
для 5-вольтового освітлення, електронних вузлів та інших DC-навантажень із належним запасом за струмом.

Не підійде

для навантажень 12 В або 24 В: максимальна робоча напруга XL-10AL становить 5,4 В;
для змінної або мережевої напруги;
для ШІМ-регулювання, димування чи частого швидкого перемикання;
для схем, яким потрібні гальванічна розв’язка або перетворення напруги;
для гарантованої тривалої роботи на 10 А без інженерної перевірки охолодження, проводів і монтажу.

Приклади застосування

Головна кнопка портативного пристрою

XL-10AL може перемикати живлення 3,5–5,4-вольтового електронного вузла одним коротким натисканням, майже не навантажуючи акумулятор у вимкненому стані.

Керування 5-вольтовим освітленням

Модуль підходить для кнопкового вмикання невеликого світлодіодного світильника або відрізка стрічки. Робочий струм потрібно вибирати із запасом, а нагрівання — перевірити після монтажу.

Автоматичне перемикання від контролера

Мікроконтролер може змінювати стан навантаження коротким притягуванням тригерного входу до GND. Такий режим підходить для таймерів, сигналізації та автономних вузлів із рідкісним перемиканням.

Підключення

Знеструмте схему
Виконуйте пайку та змінюйте підключення лише за від’єднаного джерела живлення.
Підключіть джерело
Подайте 3,5–5,4 В DC на VIN і GND, дотримуючись полярності. Перед першим запуском перевірте напругу мультиметром.
Підключіть навантаження
З’єднайте навантаження з VOUT і вихідним GND. Врахуйте його робочий та пусковий струм, а також переріз проводів.
Виберіть спосіб керування
Користуйтеся вбудованою кнопкою або під’єднайте нормально розімкнену кнопку між тригерною площадкою та GND. Для виносного ручного керування можна використати тактову кнопку TACT без фіксації. GPIO мікроконтролера має лише коротко притягувати вхід до GND; землі модуля і контролера з’єднують.
Перевірте роботу під навантаженням
Спочатку перевірте перемикання з малим струмом. Потім під’єднайте штатне навантаження та проконтролюйте падіння напруги, нагрівання модуля, проводів і місць пайки.

Обмеження та безпека

Тільки низька постійна напруга

Не підключайте XL-10AL до 12/24 В, змінної або мережевої напруги. Допустимий діапазон живлення модуля — 3,5–5,4 В DC.

10 А — максимальна межа

Не проєктуйте тривалу роботу на 10 А без додаткового охолодження та перевірки температури. Встановіть запобіжник, який відповідає джерелу, навантаженню, проводам і безпечному струму готової збірки.

Індуктивне навантаження потребує захисту

Двигуни, реле, соленоїди та інші індуктивні навантаження створюють пускові струми й викиди напруги. Для DC-котушки або двигуна застосовуйте правильно підключений зворотний діод чи інший захист, підібраний для конкретного навантаження.

Перевірте стан після подачі живлення

У пристроях, де випадкове ввімкнення небажане, перевірте поведінку виходу після повного знеструмлення та повторного запуску. Не використовуйте модуль як єдиний елемент аварійного або безпечного вимкнення.

FAQ

Чи можна керувати XL-10AL від ESP32 або іншої логіки 3,3 В?

Так, тригерний вхід можна коротко притягувати до GND низьким рівнем.^[2] Сам XL-10AL потрібно живити в межах 3,5–5,4 В; 3,3 В нижче гарантованої робочої межі. За сумнівів використайте транзисторний вихід із відкритим колектором або стоком.

Чи знижує модуль напругу?

Ні. У ввімкненому стані VOUT приблизно дорівнює VIN з урахуванням падіння на силовому ключі.

Чи можна постійно комутувати 10 А?

Не варто вважати 10 А гарантованим безперервним режимом. Біля цієї межі потрібні охолодження, якісна пайка, проводи достатнього перерізу та контроль температури всієї збірки.

Яка зовнішня кнопка потрібна?

Потрібна нормально розімкнена кнопка без фіксації. Вона короткочасно з’єднує тригерну площадку з GND і дублює натискання кнопки на платі.

Документи та джерела

XL-10AH&L Single Button Switch Module, Version V1.0 від 06.08.2023 — робоча напруга XL-10AL, споживання при 5 В, струм навантаження, падіння напруги та теплові обмеження.
Dr. Tobias Weltner, DONE.LAND, XL-10AL, 14.10.2024 — контакти, зовнішня кнопка, керування низьким рівнем і залежність струмової здатності від напруги.

Характеристики

-Основні-

-Падіння напруги-

близько 130 мВ при 5 В і 10 А; можливі значення до 170 мВ

-Робоча напруга-

3,5–5,4 В DC

-Максимальний струм-

до 10 А при 5 В; потрібне додаткове охолодження, не гарантований безперервний режим

-Струм спокою-

близько 300 нА при 5 В у вимкненому стані; 120–350 нА залежно від напруги та режиму

-Додаткові-

-Розміри-

23 × 13 мм

-Функції-

бістабільне вмикання та вимикання DC-навантаження коротким натисканням або імпульсом

-Інтерфейс підключення-

живлення: VIN, GND; навантаження: VOUT, GND; керування: вбудована або зовнішня кнопка без фіксації, GPIO низького рівня

Відгуки

Відгуків про цей товар ще не було.

Немає відгуків про цей товар, станьте першим, залиште свій відгук.

Питання та відповіді

Додайте питання, і ми відповімо найближчим часом.

Немає питань про даний товар, станьте першим і задайте своє питання.

Інструкція

XL-10AL — бістабільний модуль живлення 10 А (3.5–5.4 В, ультранизьке споживання)

Кнопка/зовнішній імпульс/керування від МК • Падіння ≤ 130 мВ @ 5 В • 120–350 нА у вимкненому стані

1. Огляд та призначення

XL-10AL — бістабільний (latching) електронний перемикач живлення для навантажень до 10 А. Кожен короткий імпульс перемикає стан «увімкнено/вимкнено». Надзвичайно низьке споживання у standby (120–350 нА) робить модуль придатним для батарейних та автономних систем (IoT, освітлення, автомодельні проєкти, домашня автоматизація тощо).

1.1 Контакти та керування

Контакт	Призначення	Примітка
VIN	Вхід живлення	3.5–5.4 В
GND	Земля	Спільна шина
VOUT	Вихід на навантаження	До 10 А
Кнопка на платі	Локальне керування	Коротке натискання → перемикання стану
Зовнішня кнопка / МК	Дистанційне керування	Моментальний контакт або імпульс LOW 50–100 мс на контактних площадках біля кнопки

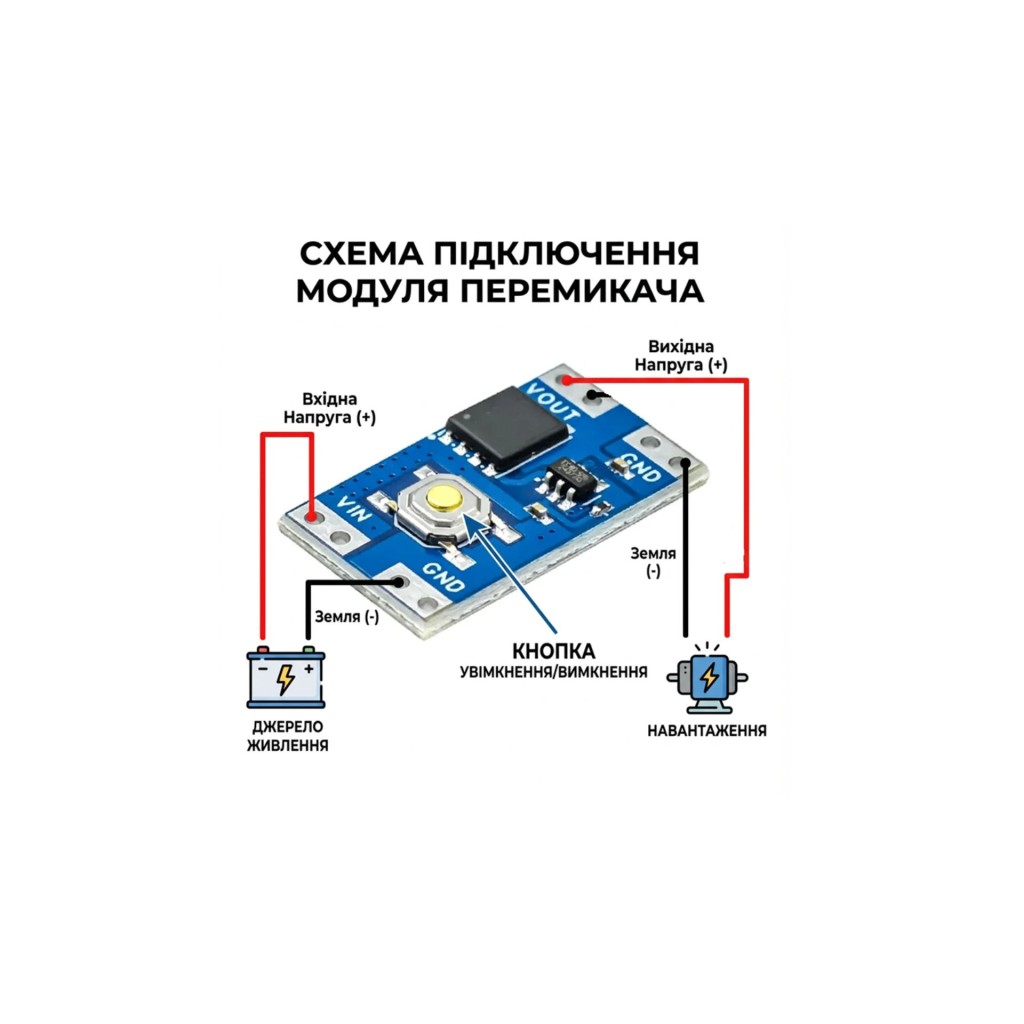

2. Схеми підключення

2.1 Базове ввімкнення (джерело → модуль → навантаження)

flowchart TD
  classDef p fill:#e8f5e9,stroke:#43a047,stroke-width:1px;
  classDef m fill:#e3f2fd,stroke:#1e88e5,stroke-width:1px;

  subgraph SRC["Джерело живлення"]
    VINP["+ VIN (3.5–5.4V)"]:::p
    VING["GND"]:::p
  end

  subgraph MOD["XL-10AL"]
    MVIN["VIN"]:::m
    MGND["GND"]:::m
    MVOUT["VOUT"]:::m
  end

  subgraph LOAD["Навантаження (до 10 А)"]
    LPLUS["+"]:::p
    LGND["GND"]:::p
  end

  VINP --> MVIN
  VING --- MGND
  MVOUT --> LPLUS
  MGND --- LGND

2.2 Керування кнопкою / мікроконтролером

flowchart LR
  classDef c fill:#e1f5fe,stroke:#039be5,stroke-width:1px;
  classDef m fill:#f8f9fa,stroke:#bdbdbd,stroke-dasharray:3 3;

  subgraph CTRL["Керування"]
    BTN["Зовнішня кнопка (моментальна)"]:::c
    MCU["GPIO мікроконтролера"]:::c
    PAD["Контактні площадки біля кнопки"]:::m
  end

  BTN -- замикання --> PAD
  MCU -- імпульс LOW 50–100 мс --> PAD

Для зовнішньої кнопки зручно використати «м’який» дрібний провід та змонтувати кнопку на корпусі виробу. Для під’єднання до площадок біля штатної кнопки — паяйте дуже акуратно.

3. Налаштування та логіка роботи

Бістабільний режим: короткий імпульс (натискання/LOW 50–100 мс) перемикає стан. Тривале утримання входу в «LOW» не потрібне.
Збереження стану: модуль зберігає «увімкнено/вимкнено» навіть після зникнення живлення.
Сумісність з МК: Arduino/ESP/RPi — подавайте імпульс «на землю» із GPIO через захисний резистор (за потреби).

4. Параметри та розрахунки

Параметр	Мін.	Тип.	Макс.	Одиниця
Робоча напруга (VIN)	3.5	—	5.4	В
Струм навантаження (IOUT)	—	—	10	А
Падіння на ключі @5 В	—	≤ 130	—	мВ
Standby (вимкнено)	0.12	—	0.35	µА
Робоча температура	-40	—	+85	°C
Габарити	13 × 23			мм
Вага	≈ 1.5			г

5. Покрокова інструкція

Під’єднайте джерело живлення до VIN/GND (3.5–5.4 В), навантаження — до VOUT/GND.
Для керування використовуйте штатну кнопку або підпаяйте зовнішню кнопку до контактних площадок біля неї.
Керування від МК: подайте імпульс LOW 50–100 мс на контактні площадки біля кнопки (через GPIO).
Перевірте падіння напруги на проводах під струмом; за потреби збільшіть переріз/скорочуйте довжину.
За струмів > 4–5 А контролюйте температуру плати; за потреби забезпечте охолодження.

6. Варіанти модуля (щоб не переплутати)

Характеристика	XL-10AL (низьковольтний)	XL-10AH (вищі напруги)
Діапазон VIN	3.5–5.4 В	4.5–26 В
Standby	≈ 0.3 µА	≈ 1.3 µА
Макс. струм	до 10 А (за умов охолодження/проводів)
Габарити (довідково)	~ 13 × 23 мм	~ 27 × 12 мм

Обирайте версію за напругою живлення системи: AL — для 1×Li-ion/5 В USB; AH — для 12/24 В тощо.

7. Практичні поради

Для великих струмів використовуйте проводи достатнього перерізу та якісні з’єднання — це зменшує падіння напруги та нагрів. Типові втрати часто викликані саме слабкими проводами/контактами.

Для зовнішньої кнопки уникайте довгих «антеноподібних» проводів поряд із силовими лініями; за потреби додайте невеликий RC-фільтр від брязкоту контактів.

Модуль не має вбудованого захисту від зворотної полярності. Додавайте послідовний діод/ідеальний OR-ключ або продумуйте механічний захист від помилкового підключення.

8. Усунення проблем

Проблема	Можлива причина	Рішення
Навантаження не вмикається	Переплутана полярність; вибрана не та версія (AL/AH); недостатній імпульс керування	Перевірити VIN/VOUT/GND; версію; подати LOW 50–100 мс
Суттєве падіння напруги	Тонкі/довгі дроти; слабкі контакти	Збільшити переріз, укоротити проводи, перевірити клеми
Перегрів при великих струмах	Робота на межі 10 А без охолодження	Забезпечити тепловідвід/вентиляцію, зменшити струм
Нестабільне спрацювання кнопки	Брязкіт контактів, довгі дроти до зовнішньої кнопки	Додати RC-фільтр, скоротити дроти, рознести від силових трас

Важливе зауваження: Ми доклали зусиль, щоб ця інструкція була точною та корисною. Однак, ця інструкція надається як довідковий матеріал. Електронні компоненти можуть мати варіації, а схеми підключення залежать від конкретних умов та вашого обладнання. Ця інформація надається "як є", без гарантій повноти чи безпомилковості. Наполегливо рекомендуємо перевіряти специфікації вашого модуля (datasheet), звірятися з іншими джерелами та, за найменших сумнівів, звертатися до кваліфікованих фахівців, особливо при роботі з напругою 220В.
