Кнопка-командир: як XL-10AL перемикає живлення без великого тумблера
Маленька тактова кнопка тут не тягне крізь себе ампери — вона лише віддає команду силовому MOSFET. Розберімося, як підключити XL-10AL, де вона справді зручна і чому напис «10 А» приходить не сам, а з умовами дрібним шрифтом.
Зміст статті
Навіщо маленькій кнопці силовий помічник
Знайома сцена: корпус уже зібраний «тютелька в тютельку», усі плати чемно розсілися по місцях — і тут головний вимикач просить отвір розміром із посадковий майданчик для гелікоптера.
Маленький повзунок у силовому колі теж не завжди рятує. Якщо його контактам доручити струм, для якого вони не призначені, повзунок швидко перекваліфіковується на резистор з ароматом нагрітого пластику. А великий рокер на витонченому 3D-друкованому корпусі виглядає приблизно як тракторні колеса на самокаті: функціонально, але дизайнер уже плаче.
Що таке XL-10AL
XL-10AL
— компактний бістабільний електронний вимикач для низьковольтного живлення.
Одне коротке натискання вмикає вихід, наступне — вимикає. Плата комутує позитивну лінію
VIN → VOUT, тоді як обидві точки GND залишаються спільними.
| Параметр | Що можна стверджувати |
|---|---|
| Робоча напруга | 3,5–5,4 В за таблицею поширеного технічного листа модуля. |
| Розміри | Приблизно 22,7 × 12,8 мм; поточна картка товару округлює їх до 23 × 13 мм. |
| Режим керування |
Коротке натискання моментальної кнопки почергово перемикає стани
ON і OFF.
|
| Споживання в OFF | Документ заявляє близько 300 нА при 5 В. Це значення документа, а не вимір кожної ревізії плати. |
| Напис «10 А» | У документі описано 30-хвилинний тест при 5 В і температурі довкілля близько 25 °C. Універсального гарантованого тривалого струму для будь-якого монтажу не наведено. |
Значення напруги, габаритів, standby-споживання та умови тесту взято з документа XL-10AH&L V1.0; його англомовна копія машинно перекладена, тому формулювання варто читати консервативно. [1]
Чим XL-10AL зручніша за звичайний панельний вимикач
Кнопка лише командує
Через зовнішню кнопку не потрібно вести силовий струм. Для неї достатньо тонких акуратних дротів і контактів, що працюють як керувальний сигнал.
Силова петля може бути коротшою
Модуль можна розмістити біля джерела або навантаження так, щоб скоротити весь високострумовий маршрут. Головне — не географія плати, а короткі провідники, добрі з’єднання і запобіжник біля батареї.
Дуже мале заявлене споживання
Близько 300 нА в стані OFF — справді скромна заявка.
Але це споживання самого модуля за вказаної умови, а не всього пристрою
з BMS, перетворювачами та шляхами зворотного підживлення.
Без силового «клац-клац»
Реле тут немає, тому немає й гучного спрацювання силових контактів. Штатна тактова кнопка все одно механічна — просто її скромне клацання більше не супроводжується героїчною боротьбою з амперами.
Десять ампер із зірочкою

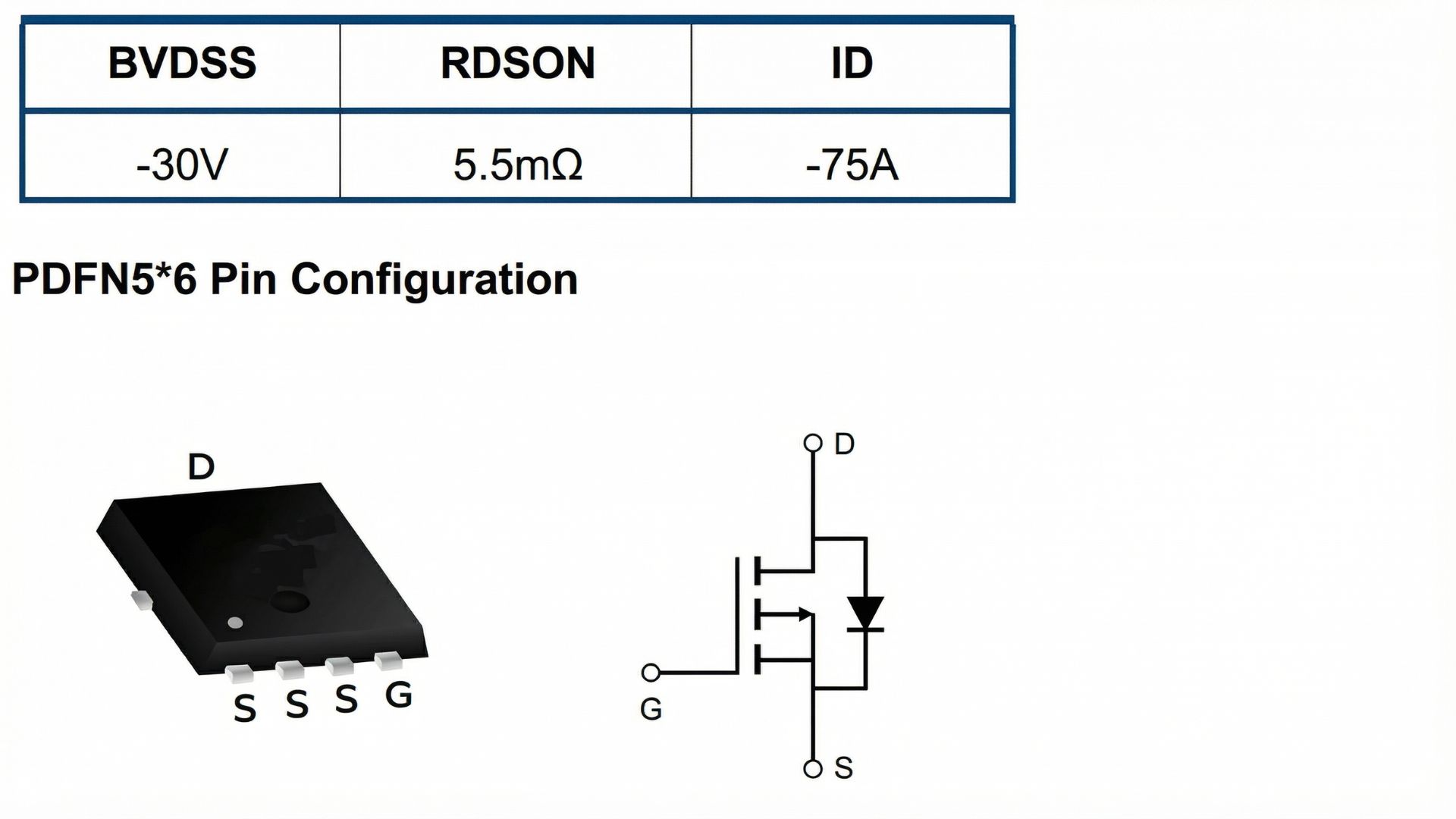

У старих описах XL-10AL силовим транзистором часто називають P-канальний MOSFET AGM30P05A. Але маркування на фото конкретної плати недостатньо чітке, щоб гарантувати саме цю модель, а різні ревізії можуть мати іншу комплектацію. Тому характеристики AGM30P05A нижче — це перевірка старої заяви, а не сертифікат на кожен модуль XL-10AL.
Навіть якщо встановлено AGM30P05A: чому цифри 75 A і 5,5 mΩ не можна складати в медаль
-
75 А наведено в таблиці абсолютних максимумів при температурі
корпусу
TC = 25 °C; примітка називає цей струм обмеженим корпусом. -
5,5 мОм — типове значення
RDS(on)приVGS = −10 В, якого низьковольтний XL-10AL не забезпечує. -
При
VGS = −4,5 Вdatasheet наводить уже 8,5 мОм типово і 11,3 мОм максимум за заданих лабораторних умов. [2]
Документ модуля повідомляє про падіння близько 130 мВ при 5 В і 10 А, а в примітках згадує, що воно може сягати 170 мВ. Навіть перша цифра означає приблизно:
Окремого резистора на 1,3 Вт тут немає — ці втрати гріють MOSFET, мідь, пайку й контактні переходи. Для плати розміром із поштову марку це вже не «ледь тепленько», а повноцінне знайомство з теплотехнікою.
Що робити замість ворожіння по амперах
- Перевір маркування й ревізію саме своєї плати: чорний і синій варіанти можуть відрізнятися компонентами.
- Випробуй модуль при найнижчій робочій напрузі джерела, а не лише на свіжих 5 В.
- Перевір падіння напруги й температуру в реальному корпусі після достатнього прогрівання.
- Залиш запас: радіатор може допомогти, але не виправить тонкий дріт, слабку пайку чи перевантажену доріжку.
- Не використовуй палець як калібрований датчик. Він чудово знаходить паяльник, але погано документує температуру кристала.
Перевіряємо логіку: натиснув — увімкнув, натиснув — вимкнув
Реальні фото нижче показують саме бістабільне перемикання невеликого LED-навантаження з послідовним резистором. Це корисна функціональна перевірка, але не стенд на 4 або 10 А й не вимір standby-струму.

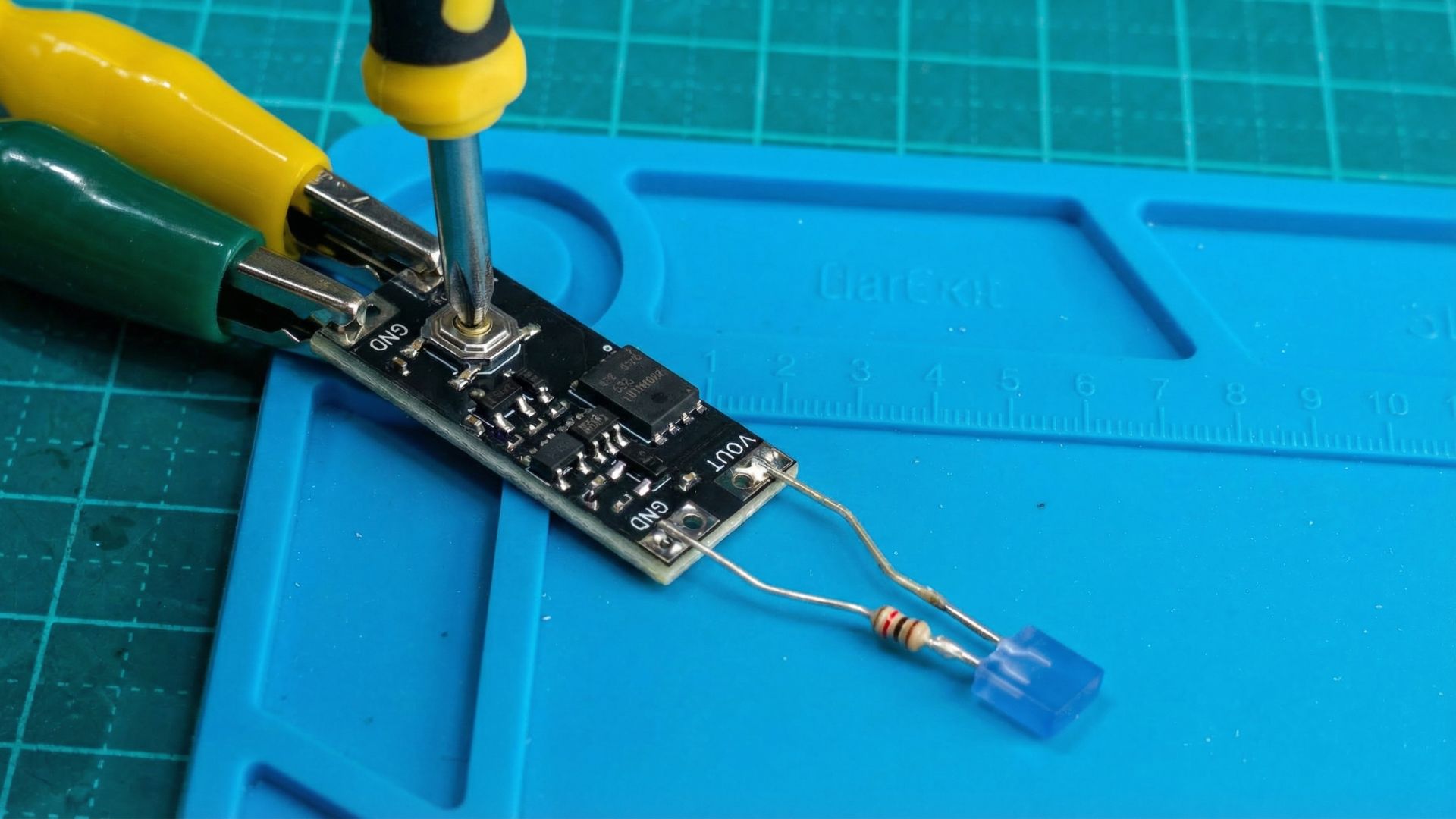

OFF: LED-гілка у показаному стенді вимкнена.
Фото підтверджує логіку перемикання, але не визначає струм витоку.

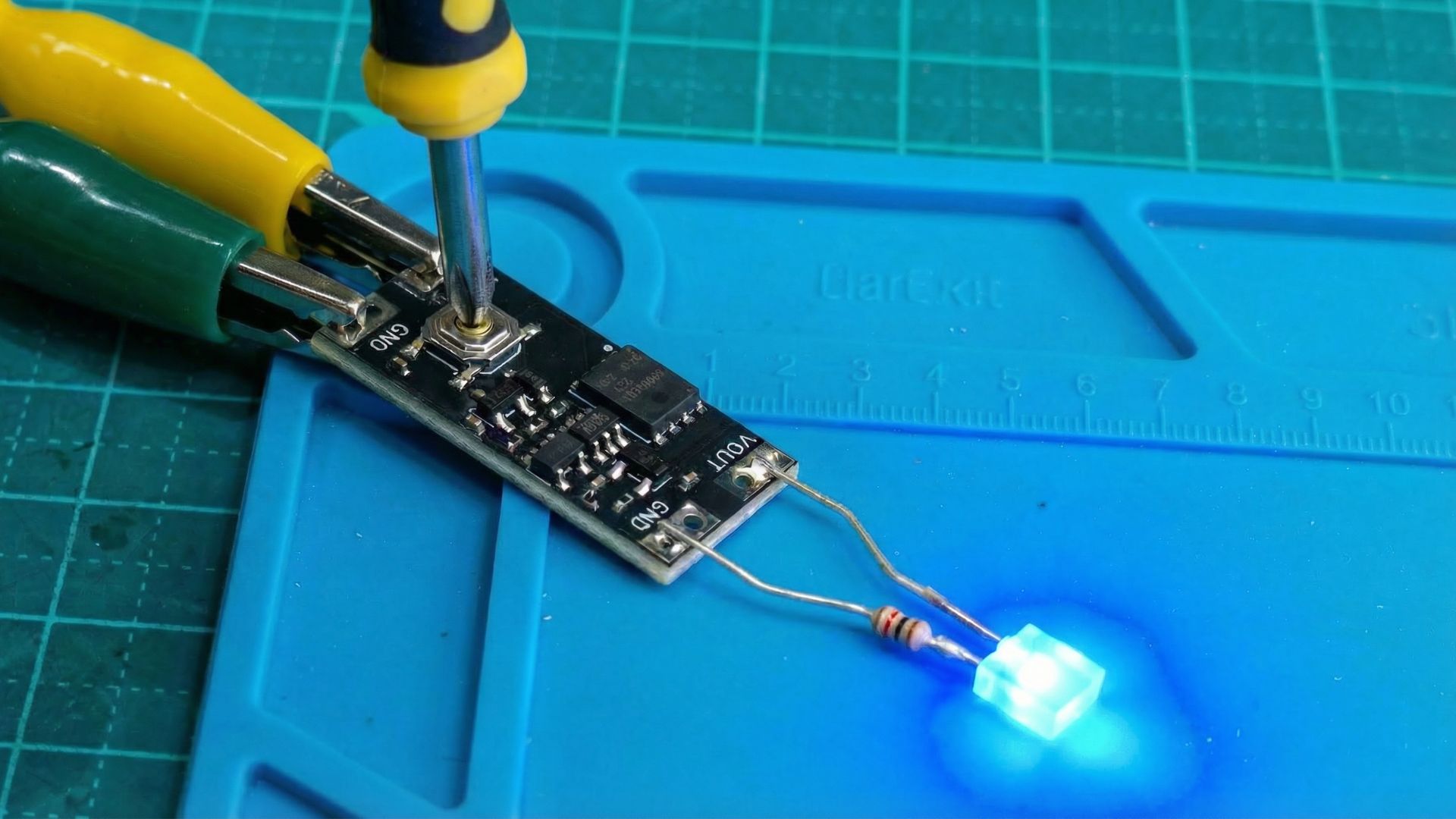

ON: після натискання кнопки LED світиться.
Це демонстрація працездатності ключа на малому навантаженні,
а не доказ паспортних 10 А.
Напруга — святе: USB, одна Li-ion комірка і заборонені експерименти
Для XL-10AL заявлено 3,5–5,4 В. Це не декоративний рядок у таблиці, а межа, від якої залежить і логіка керування, і відкривання P-канального MOSFET.
| Джерело | Вердикт | Що перевірити |
|---|---|---|
| Стабілізовані 5 В | У межах специфікації. | Доступний струм джерела, роз’ємів і проводів. Напис «USB» сам собою не створює 10 А. |
| Одна Li-ion комірка | З умовами. | Повністю заряджена комірка має 4,2 В, але нижче 3,5 В модуль уже поза заявленим діапазоном. Під навантаженням додається просідання напруги. |
| Дві Li-ion послідовно | Не можна. | Навіть номінальні 7,4 В значно перевищують максимум XL-10AL. |
| 9 або 12 В | Не можна. | Потрібен інший модуль із достатнім робочим і перехідним запасом за напругою. |

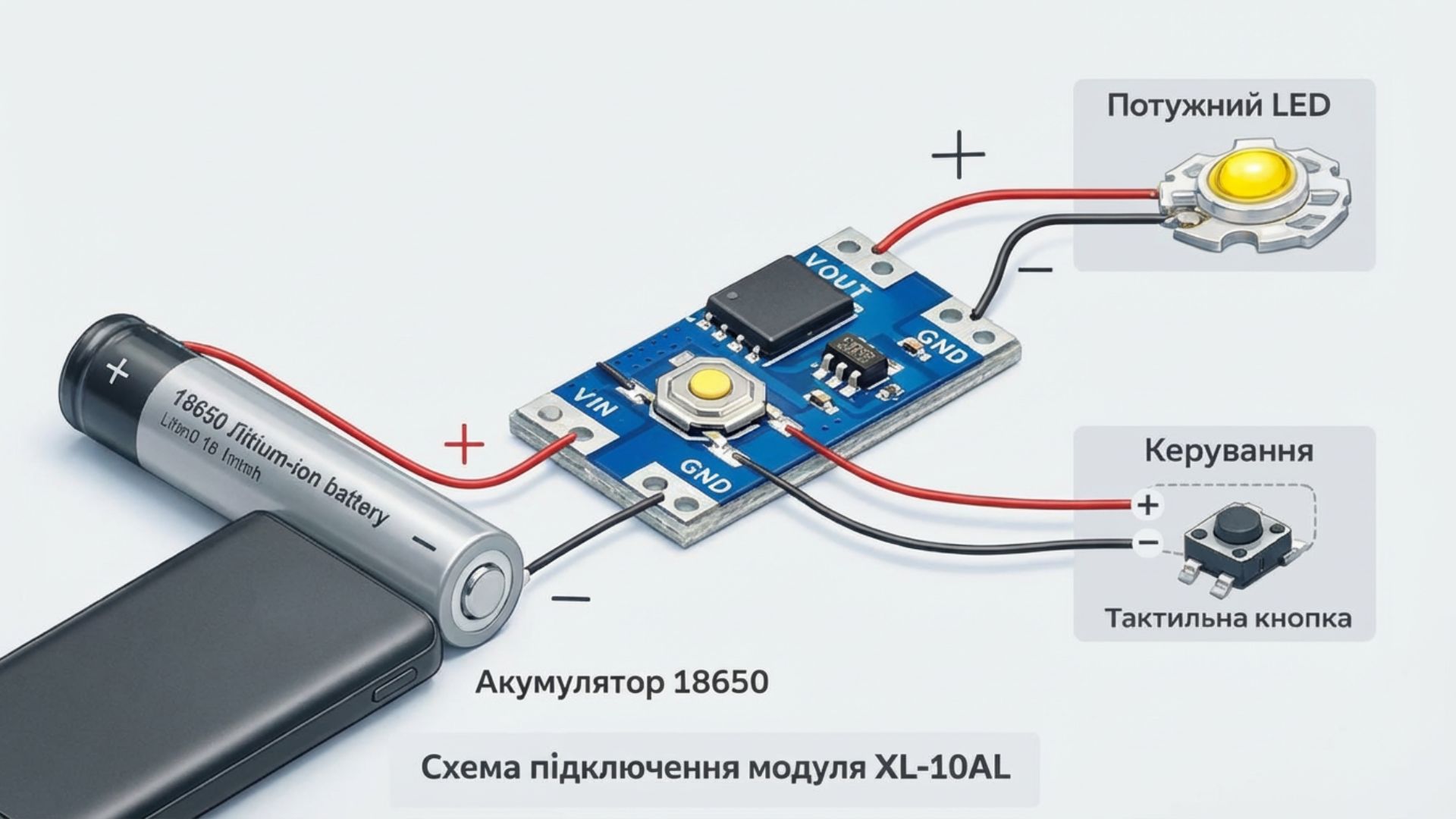

Підключення без шаманства
XL-10AL розриває позитивний шлях живлення. Мінус джерела й мінус навантаження під’єднуються до спільної землі плати. Ось базова логіка без генеративних проводів, що телепортуються в невідомі площадки.
Позитивний силовий шлях
- Плюс джерела
- Запобіжник
VINVOUT- Плюс навантаження
Спільний мінус
- Мінус джерела
GNDплати- Мінус навантаження
Як винести кнопку на корпус
Потрібна моментальна нормально розімкнена кнопка. Її підключають паралельно штатній тактовій кнопці: один бік іде до землі, другий — до керувального вузла. Полярності «плюс/мінус» у сухого контакту немає.
У сторонній перевірці однієї ревізії встановлено, що обидва контакти з одного боку
штатної кнопки з’єднані між собою, а натискання притягує протилежний бік до
GND. Але ревізії плат відрізняються, тому перед паянням варто
прозвонити саме свій модуль, а не орієнтуватися лише на колір плати чи картинку продавця.
[3]
Чого XL-10AL не вміє
Не регулює струм
VOUT — це комутований вихід живлення, а не драйвер LED і не
CC-регулятор. Потужний світлодіод потребує окремого драйвера або правильно
розрахованого обмеження струму.
Не документована як захисний автомат
Не покладайся на плату як на захист від короткого замикання, переполюсування, перевантаження чи перегрівання. У доступному документі такі функції не гарантовані.
Не приборкує пусковий струм
Великі вхідні конденсатори DC-DC, підсилювача або комп’ютера під час увімкнення можуть короткочасно вимагати значно більше, ніж у сталому режимі. Окремого soft-start у заявлених функціях модуля немає.
Не гасить індуктивний викид за замовчуванням
Мотор, соленоїд або реле накопичує енергію в індуктивності. Для такого навантаження потрібен правильно підібраний зворотний діод або TVS; дискретний MOSFET сам по собі не замінює цей захист. [4]
Не дає повної ізоляції
GND залишається спільною. USB, UART, GPIO, HDMI або інший
підключений інтерфейс може створити обхідний шлях живлення,
навіть коли силовий вихід модуля вимкнено.
Не завершує роботу Raspberry Pi
Для одноплатного комп’ютера спочатку виконай штатне програмне завершення роботи, а вже потім відсікай живлення. Красиве вимкнення кнопкою не варте пошкодженої файлової системи.
Поширені помилки — і як не поповнити їхню колекцію
«Земля ж скрізь земля»
У XL-10AL обидві точки GND спільні — модуль не комутує мінус.
Під’єднуй мінус джерела і мінус навантаження надійно та не тягни силове
повернення тонкою ниткою через пів корпусу.
МГТФ як відповідь на всі питання
Для кнопки тонкий дріт чудовий. Для силового кола — ні. Якщо провід відчутно гріється, це вже не провід, а резистор, який випадково отримав ізоляцію.
Надто довга силова петля
Довгі проводи додають опір та індуктивність. Скорочуй увесь шлях «джерело — модуль — навантаження — джерело», а плюс і мінус за потреби веди поруч або скручуй парою.
Радіатор як індульгенція
Тепловідвід може зменшити температуру, але не робить 10 А гарантованим тривалим режимом. Перевіряти потрібно всю систему: MOSFET, плату, пайку, дроти, корпус і температуру довкілля.
«А давай спробуємо 2S»
Не давай. Для XL-10AL межа становить 5,4 В. Дві послідовні літієві комірки, 9 В або 12 В — це не запас, а вихід за специфікацію.
Керувальний дріт-антена
Довгі дроти кнопки біля моторів, дроселів і силових петель можуть ловити завади. Роби їх акуратними, веди подалі від шумних вузлів і перевіряй стабільність у зібраному корпусі.
Міні-FAQ
Чи можна підключити дві 18650 послідовно?
Ні. Максимум XL-10AL — 5,4 В, тоді як повністю заряджена збірка 2S має 8,4 В. Потрібен інший модуль із належним запасом за робочою та перехідною напругою.
Чи підходить модуль для однієї 18650?
Лише з урахуванням діапазону. При 4,2–3,5 В вхід перебуває в заявлених межах; нижче 3,5 В — уже ні. Для великих струмів документ додатково застерігає від тривалої роботи нижче 4 В.
Чи підходить XL-10AL для Raspberry Pi?
Як силовий ключ — потенційно так, якщо стабільні 5 В, пусковий струм, падіння напруги й проводка перевірені. Але спочатку потрібне штатне завершення роботи ОС. Також перевір обхідне підживлення через USB, HDMI або GPIO.
Чи можна безперервно комутувати 10 А?
Загальної гарантії немає. Доступний документ описує 30-хвилинний тест при 5 В і близько 25 °C та прямо повідомляє про сильне нагрівання. Тривалий режим конкретної плати потрібно перевіряти у власних умовах монтажу.
Модуль гріється — це нормально?
Нагрівання під струмом очікуване, але універсальних сходинок «до стількох ампер — холодний» немає. Виміряй падіння напруги й температуру після прогрівання. Якщо температура продовжує зростати або режим нестабільний — зменшуй струм і покращуй монтаж, а не переконуй плату силою оптимізму.
Яку зовнішню кнопку використовувати?
Моментальну нормально розімкнену кнопку. Вона підключається паралельно штатній і не має полярності. Перед паянням прозвони контакти конкретної ревізії модуля.
У якому стані модуль буде після підключення батареї?
Доступний документ не дає достатньої гарантії початкового стану для всіх ревізій. Перевір поведінку свого зразка після подачі живлення, короткого зникнення напруги та повного розряду джерела.
Вердикт
XL-10AL добре виконує одну конкретну роботу: дозволяє перемикати низьковольтне живлення маленькою моментальною кнопкою, не тягнучи силові дроти до передньої панелі. У компактному гаджеті це справді елегантніше за чорний тумблер, який виглядає так, ніби його зняли з електрощита 1987 року.
Просто пам’ятай розподіл ролей: кнопка командує, MOSFET комутує, запобіжник захищає, BMS стежить за акумулятором, а вимірювання перевіряють рекламні ампери . Якщо не змушувати одну крихітну плату працювати за весь відділ електробезпеки, вона буде корисним і дуже охайним інструментом.
Технічні джерела
- XL-10AH&L Single Button Switch Module , V1.0, 6 серпня 2023 року, машинно перекладена англомовна копія. Підтримує: діапазони напруги AL/AH, приблизне standby-споживання, габарити, опис 30-хвилинного тесту 10 А, падіння напруги та теплові застереження. ↩ до тексту
-
AGM-Semi — AGM30P05A P-Channel MOSFET datasheet
,
VER2.5, PDF-дзеркало.
Підтримує: absolute maximum ratings, умови для 75 А,
значення
RDS(on)приVGS = −10 Ві−4,5 В, примітку про обмеження струму корпусом. Не підтверджує, що саме цей MOSFET установлено в кожній ревізії XL-10AL. ↩ до тексту - Dr. Tobias Weltner — XL-10AL , 14 жовтня 2024 року, стороння перевірка одного зразка. Підтримує лише для перевіреної автором ревізії: прозвонювання контактів штатної кнопки, керування підтягуванням вузла до GND і окремий низькострумовий експеримент. ↩ до тексту
- Texas Instruments — Basics of High-Side Switches and Controllers , SLVAG11, березень 2026 року. Підтримує: принцип високобічного комутування, ризики ємнісного пускового струму та необхідність зовнішнього flyback-діода або TVS для дискретного ключа з індуктивним навантаженням. ↩ до тексту
