XL-10AL - Бистабильный модуль управления нагрузкой 10А

Есть в наличии

Код товара: 1668

57.00 грн

-16%

48.00 грн

Вы экономите: 9.00 грн

Акция заканчивается через:

дней

часов

минут

секунд

Нашли дешевле?

-Падение напряжения-:около 130 мВ при 5 В и 10 А; возможны значения до 170 мВ

-Рабочее напряжение-:3,5–5,4 В DC

-Максимальный ток-:до 10 А при 5 В; требуется дополнительное охлаждение, не гарантированный непрерывный режим

-Ток покоя-:около 300 нА при 5 В в выключенном состоянии; 120–350 нА в зависимости от напряжения и режима

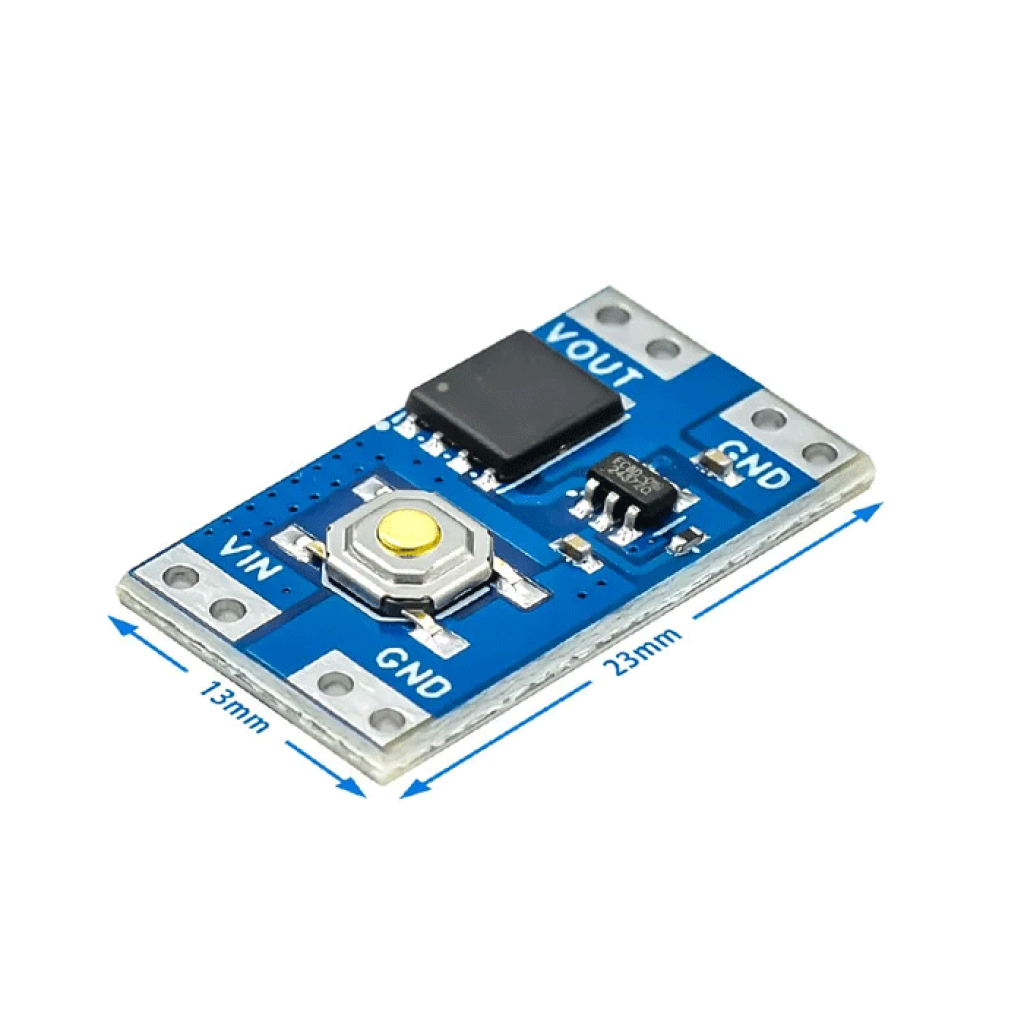

-Размеры-:23 × 13 мм

-Функции-:бистабильное включение и выключение DC-нагрузки коротким нажатием или импульсом

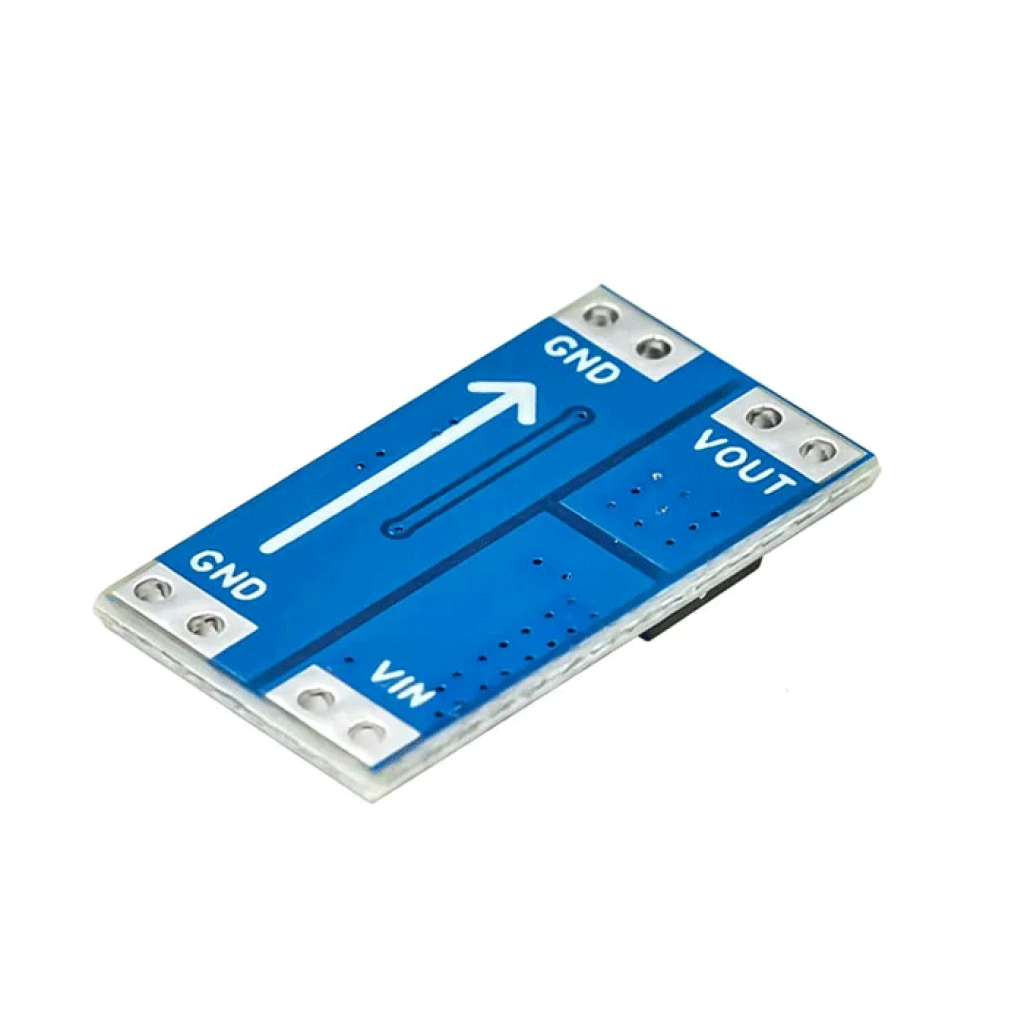

-Интерфейс подключения-:питание: VIN, GND; нагрузка: VOUT, GND; управление: встроенная или внешняя кнопка без фиксации, GPIO низкого уровня

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Почта

от 49 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

XL-10AL - Бистабильный модуль управления нагрузкой 10А

Код товара: 1668

57.00 грн

-16%

48.00 грн

Описание

Кратко о XL-10AL

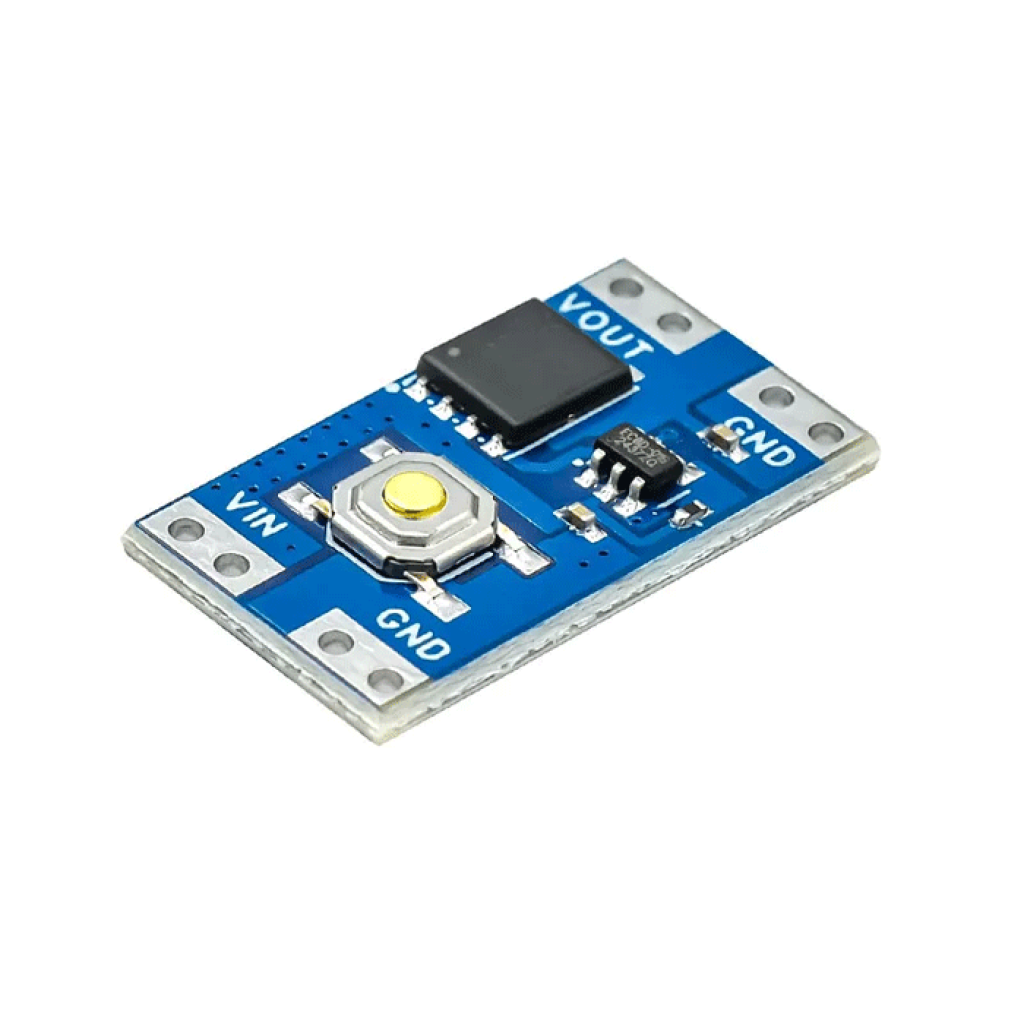

XL-10AL — электронный бистабильный выключатель для нагрузок постоянного тока с питанием 3,5–5,4 В. Краткое нажатие встроенной или внешней кнопки переключает выход между включённым и выключенным состояниями, а потребление в выключенном состоянии составляет приблизительно 120–350 нА.^[1]^[2]

Модуль не преобразует и не стабилизирует напряжение: во включённом состоянии на выход подаётся входное напряжение с небольшим падением. Ток 10 А является максимальным режимом и требует дополнительного охлаждения, качественной пайки и проверки нагрева.

Ключевые характеристики

Тип: бистабильный электронный DC-выключатель нагрузки
Рабочее напряжение: 3,5–5,4 В DC
Максимальный ток: до 10 А; требуется дополнительное охлаждение
Потребление в выключенном состоянии: приблизительно 120–350 нА в зависимости от напряжения; около 300 нА при 5 В^[1]^[2]
Падение напряжения: около 130 мВ при 5 В и 10 А^[1]
Управление: встроенная кнопка, внешняя кнопка без фиксации или короткий импульс низкого уровня от GPIO^[2]
Выход: VOUT повторяет VIN во включённом состоянии; преобразования напряжения нет
Размеры модуля: 23 × 13 мм
Монтаж: контактные площадки под пайку

Подробное описание и особенности

Переключение одним импульсом

Каждое краткое нажатие изменяет состояние нагрузки: включено — выключено — включено. Для ручного управления можно пользоваться кнопкой на плате или подключить внешнюю нормально разомкнутую кнопку. Для автоматизации триггерную площадку кратковременно соединяют с GND через GPIO или транзисторный выход.^[2]

Низкое потребление в выключенном состоянии

Ток в наноамперном диапазоне уменьшает собственное потребление узла, когда нагрузка выключена. Это полезно в портативных устройствах и автономных системах, но фактическое время работы также определяют саморазряд аккумулятора, потребление остальной схемы и условия эксплуатации.

Ток и тепловой режим

Вблизи верхней границы тока потери на MOSFET, дорожках и паяных соединениях превращаются в тепло. При 5 В и 10 А модуль заметно нагревается, поэтому 10 А не следует считать гарантированным длительным режимом без охлаждения и проверки готовой сборки.^[1] Для токов в несколько ампер используйте короткие провода достаточного сечения, надёжно пропаянные площадки и рабочий запас по току.

Подойдёт / не подойдёт

Подойдёт

для кнопочного включения и выключения нагрузки с питанием 3,5–5,4 В DC;
для портативных и батарейных устройств, где важно малое потребление в выключенном состоянии;
для управления от микроконтроллера коротким импульсом низкого уровня с общей землёй;
для 5-вольтового освещения, электронных узлов и других DC-нагрузок с надлежащим запасом по току.

Не подойдёт

для нагрузок 12 В или 24 В: максимальное рабочее напряжение XL-10AL составляет 5,4 В;
для переменного или сетевого напряжения;
для ШИМ-регулирования, диммирования или частого быстрого переключения;
для схем, которым необходимы гальваническая развязка или преобразование напряжения;
для гарантированной длительной работы при 10 А без инженерной проверки охлаждения, проводов и монтажа.

Примеры применения

Главная кнопка портативного устройства

XL-10AL может переключать питание электронного узла с напряжением 3,5–5,4 В одним кратким нажатием, почти не нагружая аккумулятор в выключенном состоянии.

Управление 5-вольтовым освещением

Модуль подходит для кнопочного включения небольшого светодиодного светильника или отрезка ленты. Рабочий ток необходимо выбирать с запасом, а нагрев — проверять после монтажа.

Автоматическое переключение от контроллера

Микроконтроллер может изменять состояние нагрузки кратковременным притягиванием триггерного входа к GND. Такой режим подходит для таймеров, сигнализации и автономных узлов с редким переключением.

Подключение

Обесточьте схему
Выполняйте пайку и изменяйте подключение только при отсоединённом источнике питания.
Подключите источник
Подайте 3,5–5,4 В DC на VIN и GND, соблюдая полярность. Перед первым запуском проверьте напряжение мультиметром.
Подключите нагрузку
Соедините нагрузку с VOUT и выходным GND. Учитывайте её рабочий и пусковой ток, а также сечение проводов.
Выберите способ управления
Пользуйтесь встроенной кнопкой или подключите нормально разомкнутую кнопку между триггерной площадкой и GND. Для выносного ручного управления можно использовать тактовую кнопку TACT без фиксации. GPIO микроконтроллера должен только кратковременно притягивать вход к GND; земли модуля и контроллера соединяют.
Проверьте работу под нагрузкой
Сначала проверьте переключение при малом токе. Затем подключите штатную нагрузку и проконтролируйте падение напряжения, нагрев модуля, проводов и мест пайки.

Ограничения и безопасность

Только низкое постоянное напряжение

Не подключайте XL-10AL к напряжению 12/24 В, переменному или сетевому напряжению. Допустимый диапазон питания модуля — 3,5–5,4 В DC.

10 А — максимальный предел

Не проектируйте длительную работу при 10 А без дополнительного охлаждения и проверки температуры. Установите предохранитель, соответствующий источнику, нагрузке, проводам и безопасному току готовой сборки.

Индуктивная нагрузка требует защиты

Двигатели, реле, соленоиды и другие индуктивные нагрузки создают пусковые токи и выбросы напряжения. Для DC-катушки или двигателя применяйте правильно подключённый обратный диод или другую защиту, подобранную для конкретной нагрузки.

Проверьте состояние после подачи питания

В устройствах, где случайное включение нежелательно, проверьте поведение выхода после полного обесточивания и повторного запуска. Не используйте модуль как единственный элемент аварийного или безопасного отключения.

FAQ

Можно ли управлять XL-10AL от ESP32 или другой логики 3,3 В?

Да, триггерный вход можно кратковременно притягивать к GND низким уровнем.^[2] Сам XL-10AL необходимо питать в пределах 3,5–5,4 В; 3,3 В ниже гарантированного рабочего предела. При сомнениях используйте транзисторный выход с открытым коллектором или стоком.

Снижает ли модуль напряжение?

Нет. Во включённом состоянии VOUT приблизительно равен VIN с учётом падения на силовом ключе.

Можно ли постоянно коммутировать 10 А?

Не следует считать 10 А гарантированным непрерывным режимом. Вблизи этого предела необходимы охлаждение, качественная пайка, провода достаточного сечения и контроль температуры всей сборки.

Какая внешняя кнопка нужна?

Нужна нормально разомкнутая кнопка без фиксации. Она кратковременно соединяет триггерную площадку с GND и дублирует нажатие кнопки на плате.

Документы и источники

XL-10AH&L Single Button Switch Module, Version V1.0 от 06.08.2023 — рабочее напряжение XL-10AL, потребление при 5 В, ток нагрузки, падение напряжения и тепловые ограничения.
Dr. Tobias Weltner, DONE.LAND, XL-10AL, 14.10.2024 — контакты, внешняя кнопка, управление низким уровнем и зависимость допустимого тока от напряжения.

Характеристики

-Основные-

-Падение напряжения-

около 130 мВ при 5 В и 10 А; возможны значения до 170 мВ

-Рабочее напряжение-

3,5–5,4 В DC

-Максимальный ток-

до 10 А при 5 В; требуется дополнительное охлаждение, не гарантированный непрерывный режим

-Ток покоя-

около 300 нА при 5 В в выключенном состоянии; 120–350 нА в зависимости от напряжения и режима

-Дополнительные-

-Размеры-

23 × 13 мм

-Функции-

бистабильное включение и выключение DC-нагрузки коротким нажатием или импульсом

-Интерфейс подключения-

питание: VIN, GND; нагрузка: VOUT, GND; управление: встроенная или внешняя кнопка без фиксации, GPIO низкого уровня

Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Инструкция

XL-10AL — бистабильный модуль питания 10 А (3.5–5.4 В, ультранизкое потребление)

Кнопка/внешний импульс/управление от МК • Падение ≤ 130 мВ @ 5 В • 120–350 нА в выключенном состоянии

1. Обзор и назначение

XL-10AL — бистабильный (latching) электронный переключатель питания для нагрузок до 10 А. Каждый короткий импульс переключает состояние «включено/выключено». Исключительно низкое потребление в standby (120–350 нА) делает модуль пригодным для батарейных и автономных систем (IoT, освещение, автомодельные проекты, домашняя автоматизация и т.д.).

1.1 Контакты и управление

Контакт	Назначение	Примечание
VIN	Вход питания	3.5–5.4 В
GND	Земля	Общая шина
VOUT	Выход на нагрузку	До 10 А
Кнопка на плате	Локальное управление	Короткое нажатие → переключение состояния
Внешняя кнопка / МК	Дистанционное управление	Моментальный контакт или импульс LOW 50–100 мс на контактных площадках возле кнопки

2. Схемы подключения

2.1 Базовое включение (источник → модуль → нагрузка)

flowchart TD
  classDef p fill:#e8f5e9,stroke:#43a047,stroke-width:1px;
  classDef m fill:#e3f2fd,stroke:#1e88e5,stroke-width:1px;
  subgraph SRC["Источник питания"]
    VINP["+ VIN (3.5–5.4V)"]:::p
    VING["GND"]:::p
  end
  subgraph MOD["XL-10AL"]
    MVIN["VIN"]:::m
    MGND["GND"]:::m
    MVOUT["VOUT"]:::m
  end
  subgraph LOAD["Нагрузка (до 10 А)"]
    LPLUS["+"]:::p
    LGND["GND"]:::p
  end
  VINP --> MVIN
  VING --- MGND
  MVOUT --> LPLUS
  MGND --- LGND

2.2 Управление кнопкой / микроконтроллером

flowchart LR
  classDef c fill:#e1f5fe,stroke:#039be5,stroke-width:1px;
  classDef m fill:#f8f9fa,stroke:#bdbdbd,stroke-dasharray:3 3;
  subgraph CTRL["Управление"]
    BTN["Внешняя кнопка (моментальная)"]:::c
    MCU["GPIO микроконтроллера"]:::c
    PAD["Контактные площадки возле кнопки"]:::m
  end
  BTN -- замыкание --> PAD
  MCU -- импульс LOW 50–100 мс --> PAD

Для внешней кнопки удобно использовать «мягкий» тонкий провод и смонтировать кнопку на корпусе изделия. Для подключения к площадкам возле штатной кнопки — паяйте очень аккуратно.

3. Настройка и логика работы

Бистабильный режим: короткий импульс (нажатие/LOW 50–100 мс) переключает состояние. Длительное удержание входа в «LOW» не требуется.
Сохранение состояния: модуль сохраняет «включено/выключено» даже после исчезновения питания.
Совместимость с МК: Arduino/ESP/RPi — подавайте импульс «на землю» с GPIO через защитный резистор (при необходимости).

4. Параметры и расчёты

Параметр	Мин.	Тип.	Макс.	Единица
Рабочая напряжение (VIN)	3.5	—	5.4	В
Ток нагрузки (IOUT)	—	—	10	А
Падение на ключе @5 В	—	≤ 130	—	мВ
Standby (выключено)	0.12	—	0.35	µА
Рабочая температура	-40	—	+85	°C
Габариты	13 × 23			мм
Вес	≈ 1.5			г

5. Пошаговая инструкция

Подключите источник питания к VIN/GND (3.5–5.4 В), нагрузку — к VOUT/GND.
Для управления используйте штатную кнопку или подпаяйте внешнюю кнопку к контактным площадкам возле неё.
Управление от МК: подайте импульс LOW 50–100 мс на контактные площадки возле кнопки (через GPIO).
Проверьте падение напряжения на проводах под током; при необходимости увеличьте сечение/сократите длину.
При токах > 4–5 А контролируйте температуру платы; при необходимости обеспечьте охлаждение.

6. Варианты модуля (чтобы не перепутать)

Характеристика	XL-10AL (низковольтный)	XL-10AH (выше напряжения)
Диапазон VIN	3.5–5.4 В	4.5–26 В
Standby	≈ 0.3 µА	≈ 1.3 µА
Макс. ток	до 10 А (при условии охлаждения/проводов)
Габариты (справочно)	~ 13 × 23 мм	~ 27 × 12 мм

Выбирайте версию по напряжению питания системы: AL — для 1×Li-ion/5 В USB; AH — для 12/24 В и т.д.

7. Практические советы

Для больших токов используйте провода достаточного сечения и качественные соединения — это уменьшает падение напряжения и нагрев. Типичные потери часто вызваны именно слабыми проводами/контактами.

Для внешней кнопки избегайте длинных «антенноподобных» проводов рядом с силовыми линиями; при необходимости добавьте небольшой RC-фильтр от дребезга контактов.

Модуль не имеет встроенной защиты от обратной полярности. Добавляйте последовательный диод/идеальный OR-ключ или продумайте механическую защиту от ошибочного подключения.

8. Устранение проблем

Проблема	Возможная причина	Решение
Нагрузка не включается	Перепутана полярность; выбрана не та версия (AL/AH); недостаточный импульс управления	Проверить VIN/VOUT/GND; версию; подать LOW 50–100 мс
Существенное падение напряжения	Тонкие/длинные провода; слабые контакты	Увеличить сечение, укоротить провода, проверить клеммы
Перегрев при больших токах	Работа на пределе 10 А без охлаждения	Обеспечить теплоотвод/вентиляцию, уменьшить ток
Нестабильное срабатывание кнопки	Дребезг контактов, длинные провода к внешней кнопке	Добавить RC-фильтр, сократить провода, разнести от силовых трасс

Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако, эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.
