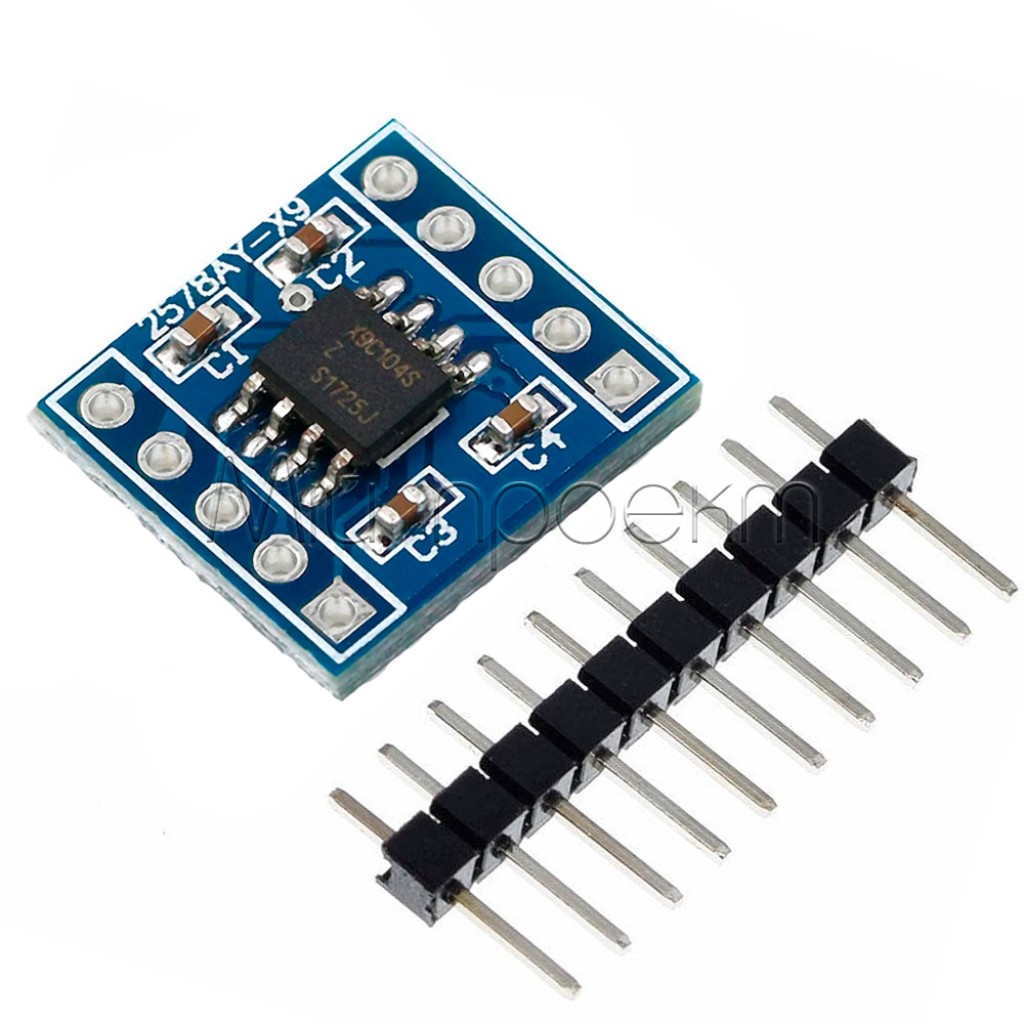

X9C104 Модуль цифрового потенциометра 100 кОм

Нет в наличии

Код товара: 1417

189.00 грн

-Рабочее напряжение-:от -5 В до +5 В

-Входное напряжение-:5 В

-Рабочий ток-:3 мА

-Сопротивление-:100 кОм

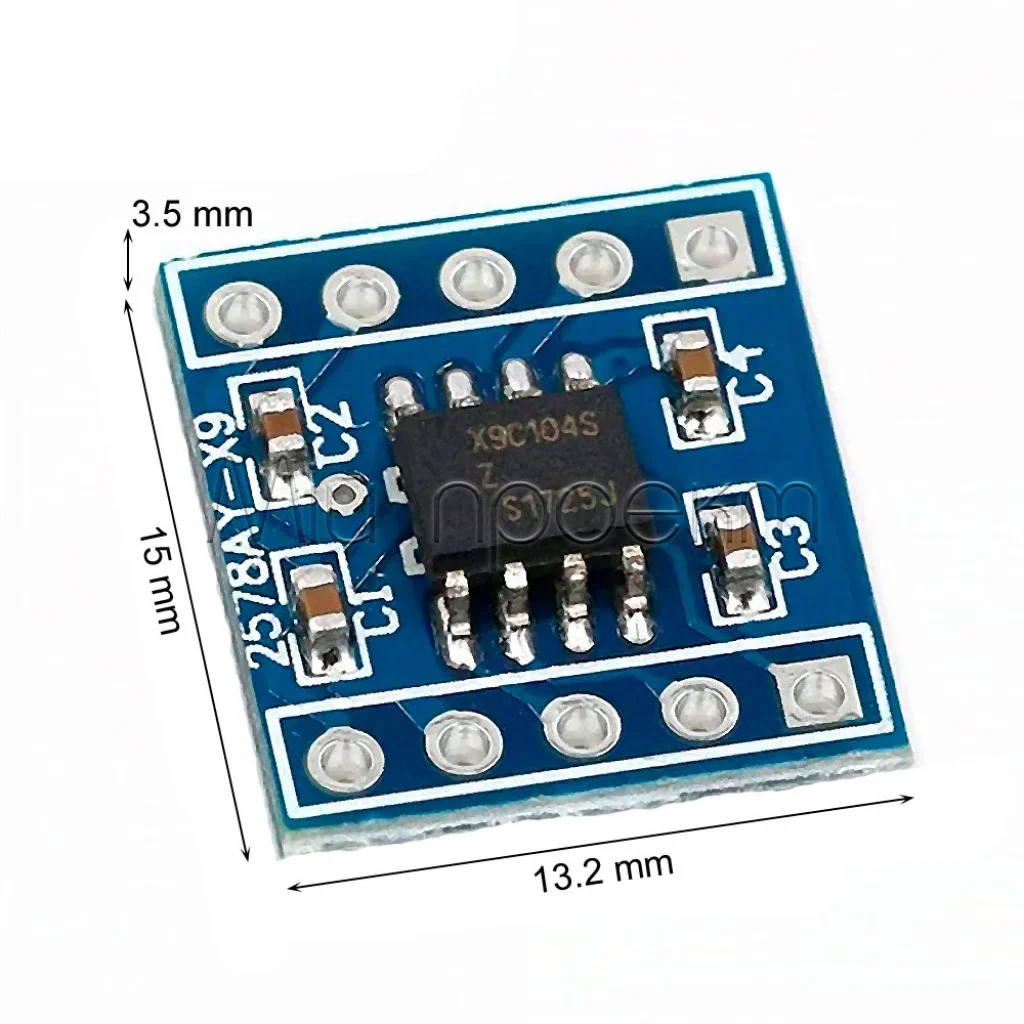

-Размеры-:15 x13.2 x 3.5 mm

-Диапазон рабочей температуры-:- 40 °C ... + 85 °C

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

X9C104 Модуль цифрового потенциометра 100 кОм

Код товара: 1417

189.00 грн

Описание

🔌 X9C104 Модуль цифрового потенциометра 100 кОм

Электронный регулятор сопротивления с цифровым управлением и энергонезависимой памятью

Общее описание

X9C104 Модуль цифрового потенциометра – современный электронный компонент, который позволяет программно регулировать сопротивление в диапазоне до 100 кОм с помощью цифровых сигналов управления. В отличие от механических потенциометров, этот прибор не имеет движущихся частей, обеспечивает точную пошаговую регулировку через 100 дискретных позиций и сохраняет установленное значение в энергонезависимой памяти. Модуль идеально подходит для автоматизированных систем управления, настройки усилителей, регулировки напряжения в источниках питания и широкого спектра других электронных проектов, где требуется программное изменение сопротивления.

✅ Технические преимущества:

• Цифровое управление – изменение сопротивления происходит через стандартные цифровые сигналы CS, INC и U/D, что позволяет легко интегрировать модуль с Arduino, ESP32, STM32 и другими микроконтроллерами
• Высокое разрешение – 100 дискретных шагов регулировки обеспечивают точную настройку сопротивления в диапазоне от 0 до 100 кОм с шагом около 1 кОм
• Энергонезависимая память – модуль автоматически восстанавливает последнее сохраненное значение сопротивления после выключения и повторного включения питания
• Отсутствие механических частей – обеспечивает надежность, долговечность и отсутствие шумов и износа, характерных для механических потенциометров
• Компактный размер – удобный монтаж на макетных платах благодаря стандартному шагу выводов 2.54 мм и миниатюрным габаритам модуля

🔧 Идеальное решение для:

Регулировка коэффициента усиления в операционных усилителях

Управление выходным напряжением DC-DC преобразователей

Автоматическая калибровка электронных схем

Регулировка яркости светодиодов

Создание цифровых регуляторов громкости

Лабораторные испытательные стенды

Схемы автоматического регулирования

Робототехнические проекты с Arduino

💡 Широкие возможности применения:

Регулировка усилителей – цифровой потенциометр X9C104 позволяет программно изменять коэффициент усиления в схемах с операционными усилителями, создавая автоматизированные системы с регулируемым уровнем сигнала. Особенно полезно при проектировании адаптивных аудиоусилителей, где требуется изменение усиления в зависимости от условий эксплуатации.
Управление DC-DC преобразователями – модуль можно использовать для регулировки выходного напряжения импульсных источников питания, подключив его к цепи обратной связи. Это позволяет создавать программно-регулируемые источники питания для лабораторных и производственных нужд с точной настройкой напряжения.
Калибровка измерительных систем – благодаря энергонезависимой памяти, модуль идеально подходит для схем автоматической калибровки датчиков и измерительных приборов. Установленные калибровочные значения сохраняются даже после выключения питания, обеспечивая точность и воспроизводимость измерений.
Дистанционное управление освещением – подключение к микроконтроллеру позволяет использовать модуль для удаленного регулирования яркости светодиодов или других осветительных приборов через сеть Wi-Fi или Bluetooth, создавая "умные" системы освещения с плавной регулировкой.
Интерактивные электронные проекты – модуль позволяет создавать устройства с программным управлением параметрами без необходимости использования механических регуляторов. Это упрощает конструкцию устройств и повышает их надежность за счет отсутствия движущихся частей.

📦 Детальные технические характеристики:

Микросхема: X9C104
Тип: Цифровой потенциометр XDCP™ (Digitally Controlled Potentiometer)
Максимальное сопротивление: 100 кОм
Точность сопротивления: ±20%
Количество шагов регулировки: 100 (99 резисторных элементов)
Шаг изменения сопротивления: примерно 1 кОм
Интерфейс управления: 3-проводной (CS, INC, U/D)
Напряжение питания: 5В (рекомендуемое)

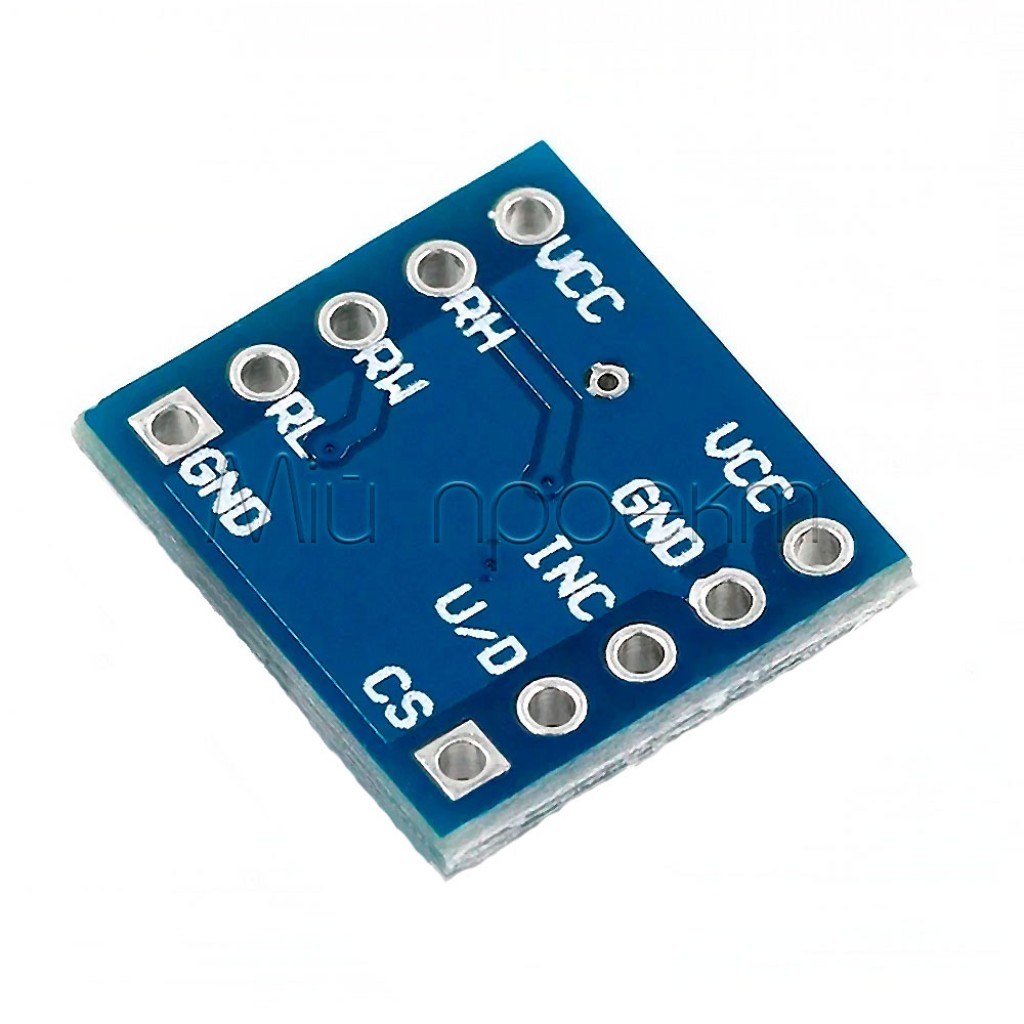

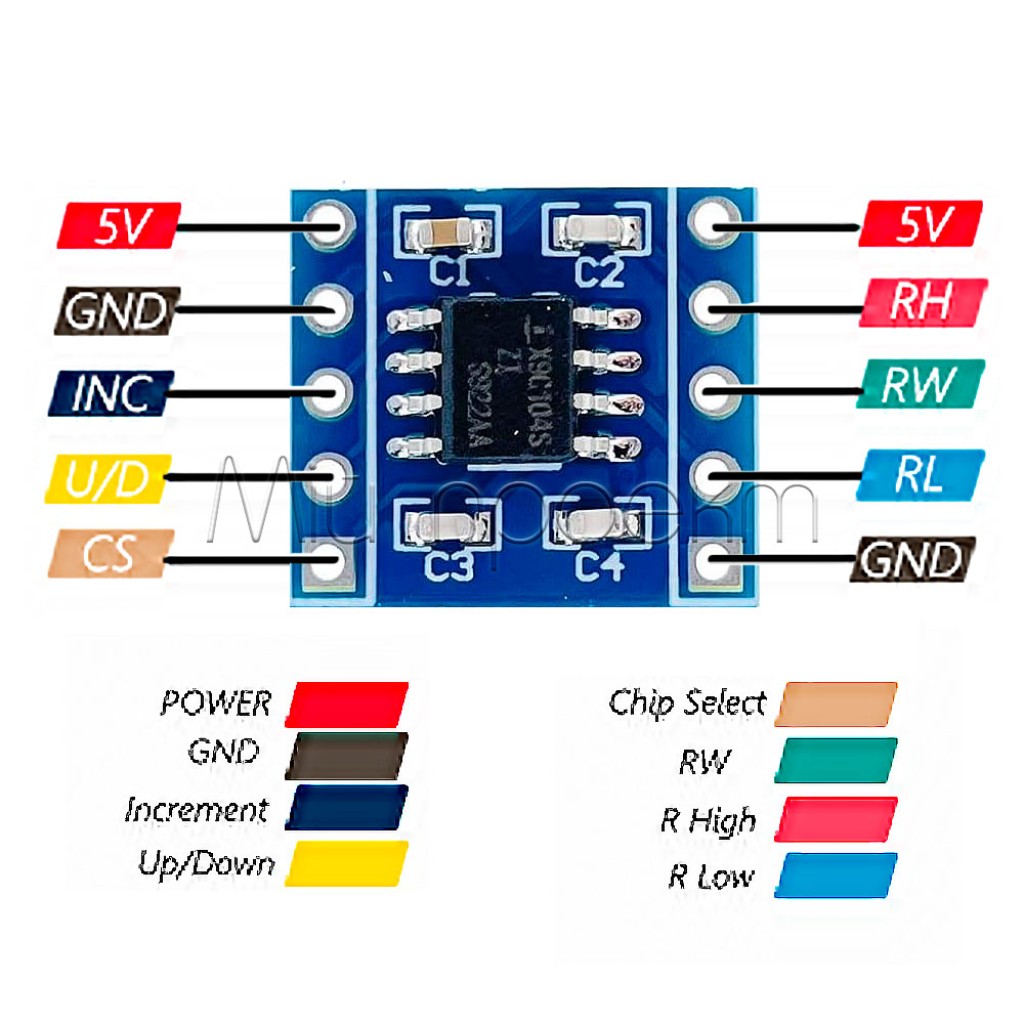

Выходные контакты:
- RH (Vh/Rh) - верхний контакт резисторного массива
- RL (Vl/Rl) - нижний контакт резисторного массива
- RW (Vw/Rw) - движущийся контакт (вывод переменного сопротивления)
Контакты управления:
- CS (Chip Select) - активный в состоянии LOW
- INC (Increment) - импульсный вход для изменения положения
- U/D (Up/Down) - выбор направления изменения сопротивления
Энергонезависимая память: Да
Максимальный ток через сопротивление: Рекомендуется до 3 мА
Физический формат: Монтажная плата с выводами под стандартный шаг 2.54 мм
Дополнительные компоненты на плате: Обвязка с конденсаторов (C1-C4)

📊 Сравнение моделей серии X9C:

Характеристика	X9C102	X9C103	X9C104	X9C503
Максимальное сопротивление	1 кОм	10 кОм	100 кОм	50 кОм
Шаг изменения сопротивления	10 Ом	100 Ом	1 кОм	500 Ом
Количество шагов	100	100	100	100
Точность сопротивления	±20%	±20%	±20%	±20%
Оптимальные применения	Низкоомные схемы	Аудиосистемы	Высоковольтные схемы	Прецизионные устройства

⚠️ Важные аспекты использования:

Ограничения по току – при использовании модуля X9C104 необходимо учитывать, что допустимый ток через потенциометр ограничен (рекомендуется не превышать 3 мА). Для управления устройствами с высоким потреблением тока рекомендуется использовать дополнительный драйвер или транзисторный каскад.
Последовательность сохранения значения – для сохранения текущей позиции в энергонезависимой памяти после настройки сопротивления необходимо перевести CS в высокий уровень (HIGH), когда на входе INC также установлен высокий уровень. Несоблюдение этой последовательности может привести к потере настроек при выключении питания.
Учет допуска – модуль имеет допуск сопротивления ±20%, что следует учитывать при разработке схем, требующих высокой точности. Для критических применений рекомендуется проводить калибровку с использованием внешнего измерительного оборудования.
Временные ограничения – при программировании микроконтроллера для управления потенциометром важно соблюдать минимальные временные задержки между сигналами согласно документации (tCS, tINC, tUD). Несоблюдение временных параметров может привести к некорректной работе модуля.
Подключение в схемах с ОП – при использовании X9C104 для регулировки коэффициента усиления операционных усилителей учитывайте паразитную емкость цифрового потенциометра, которая может влиять на частотные характеристики схемы, особенно на высоких частотах.

Модуль цифрового потенциометра X9C104 – это идеальное решение для современных электронных проектов, которые требуют программного управления сопротивлением. Обеспечьте свои устройства точным регулированием параметров с энергонезависимой памятью и надежностью, которую не смогут обеспечить механические аналоги.
