Коротко про LED-індикатор 1S–4S

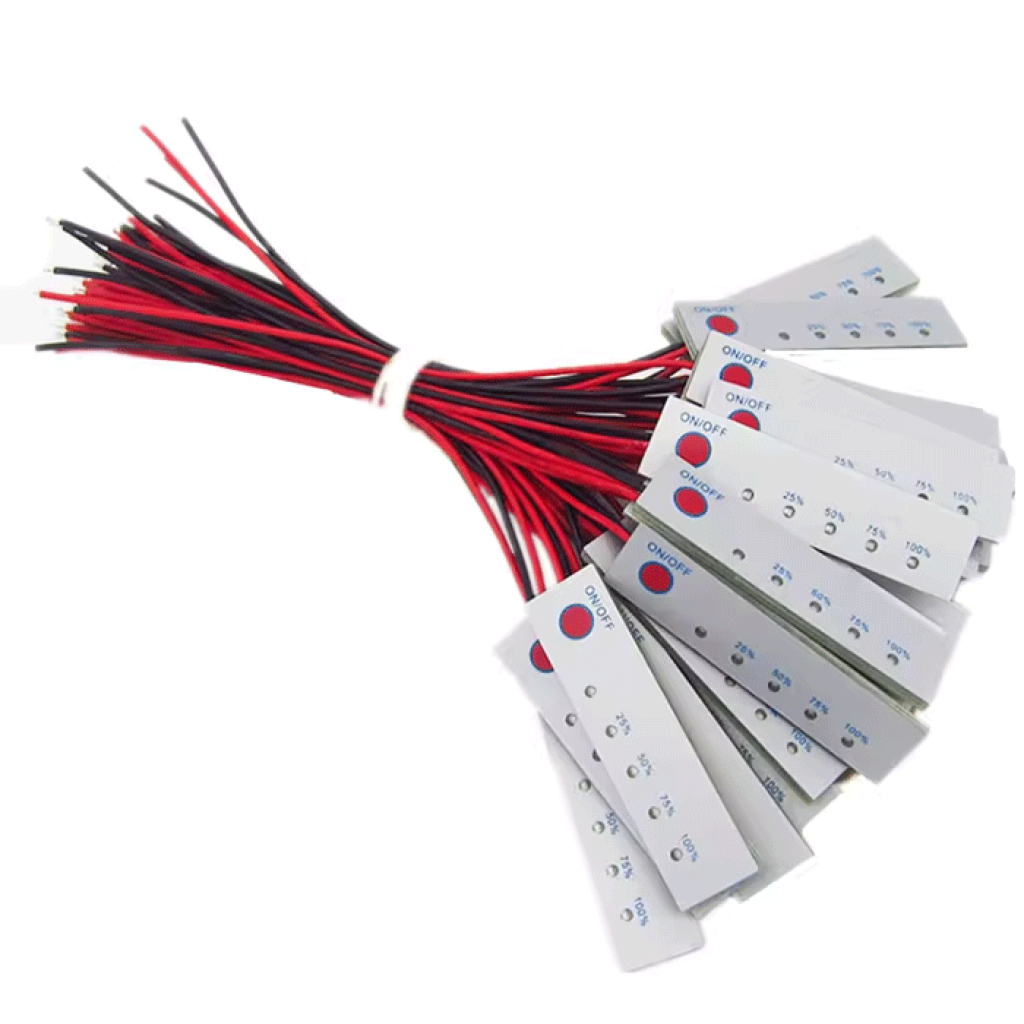

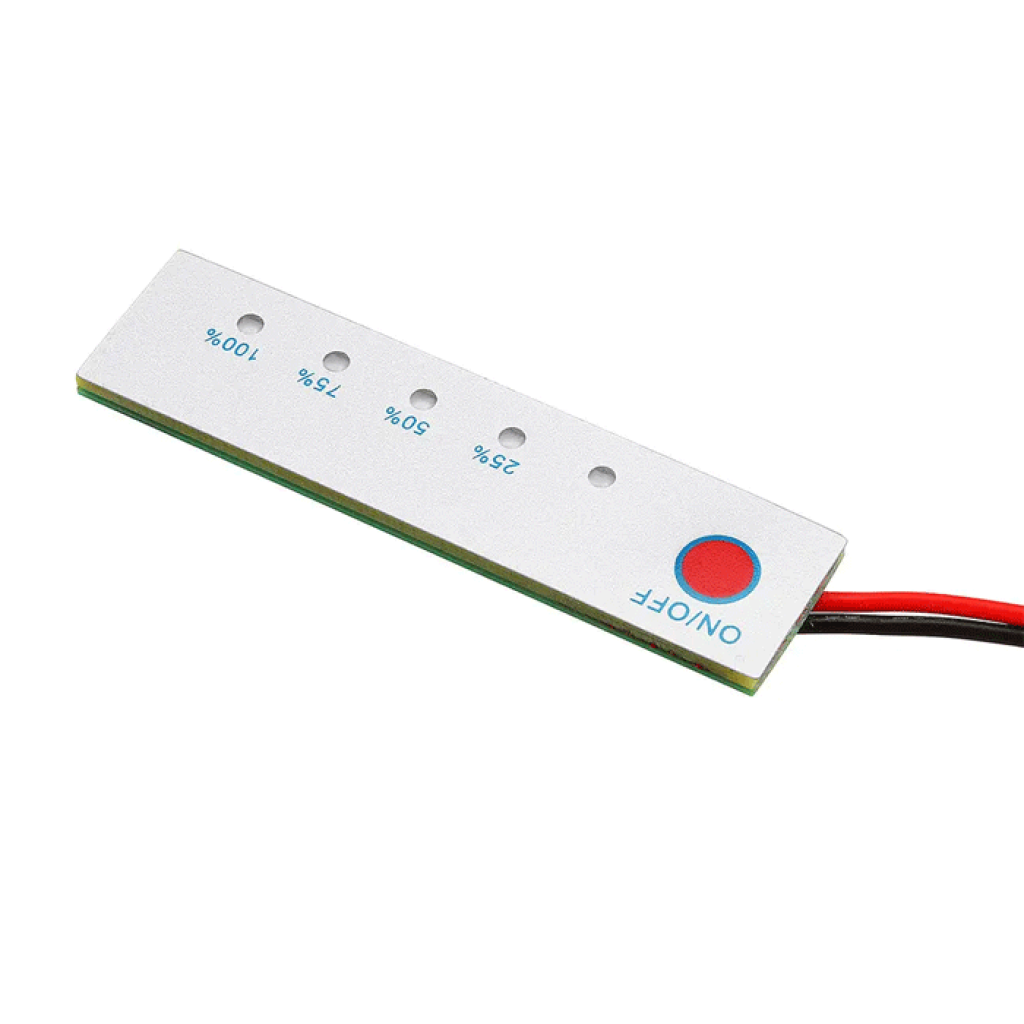

LED-індикатор показує орієнтовний рівень заряду Li-ion або Li-pol акумуляторної збірки за чотирма ступенями: 25%, 50%, 75% і 100%. Світлодіоди вмикаються лише під час натискання червоної кнопки, тому стан батареї можна перевірити без постійного світіння індикатора.

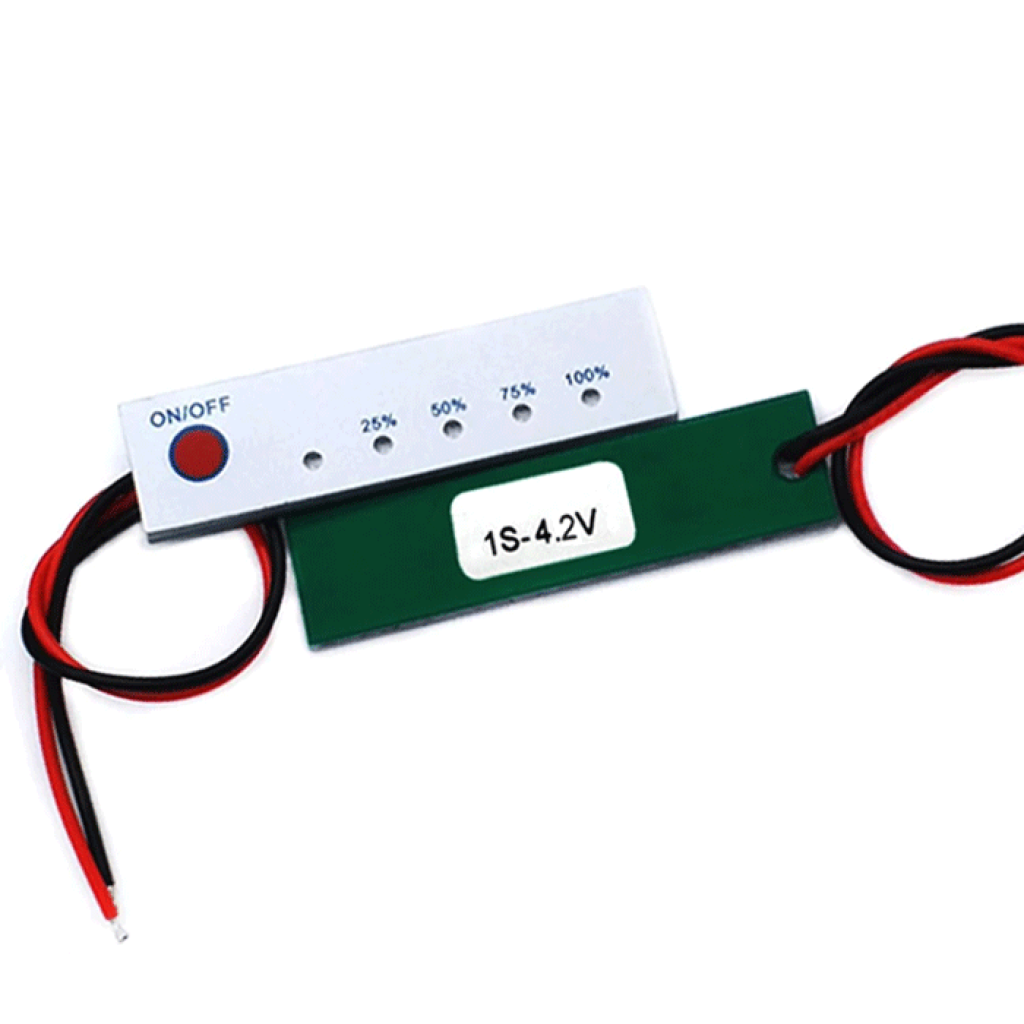

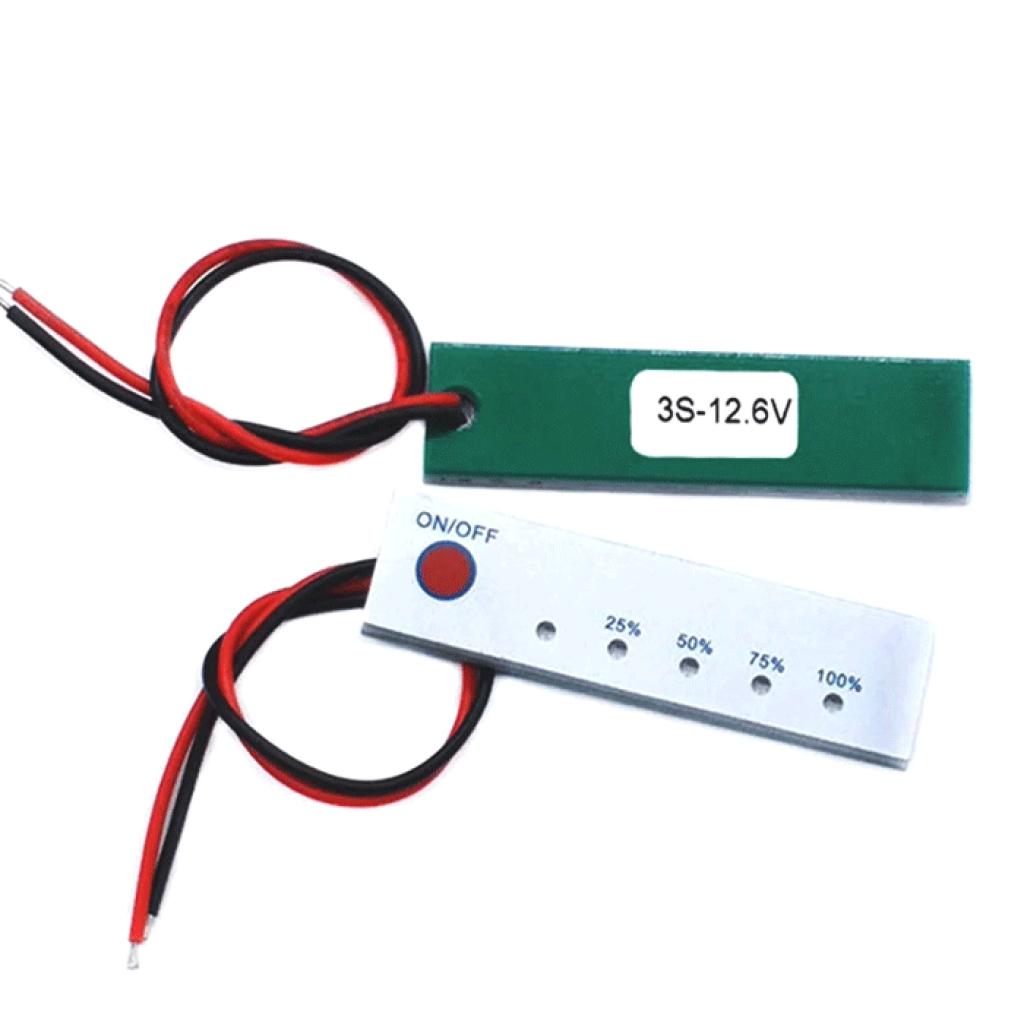

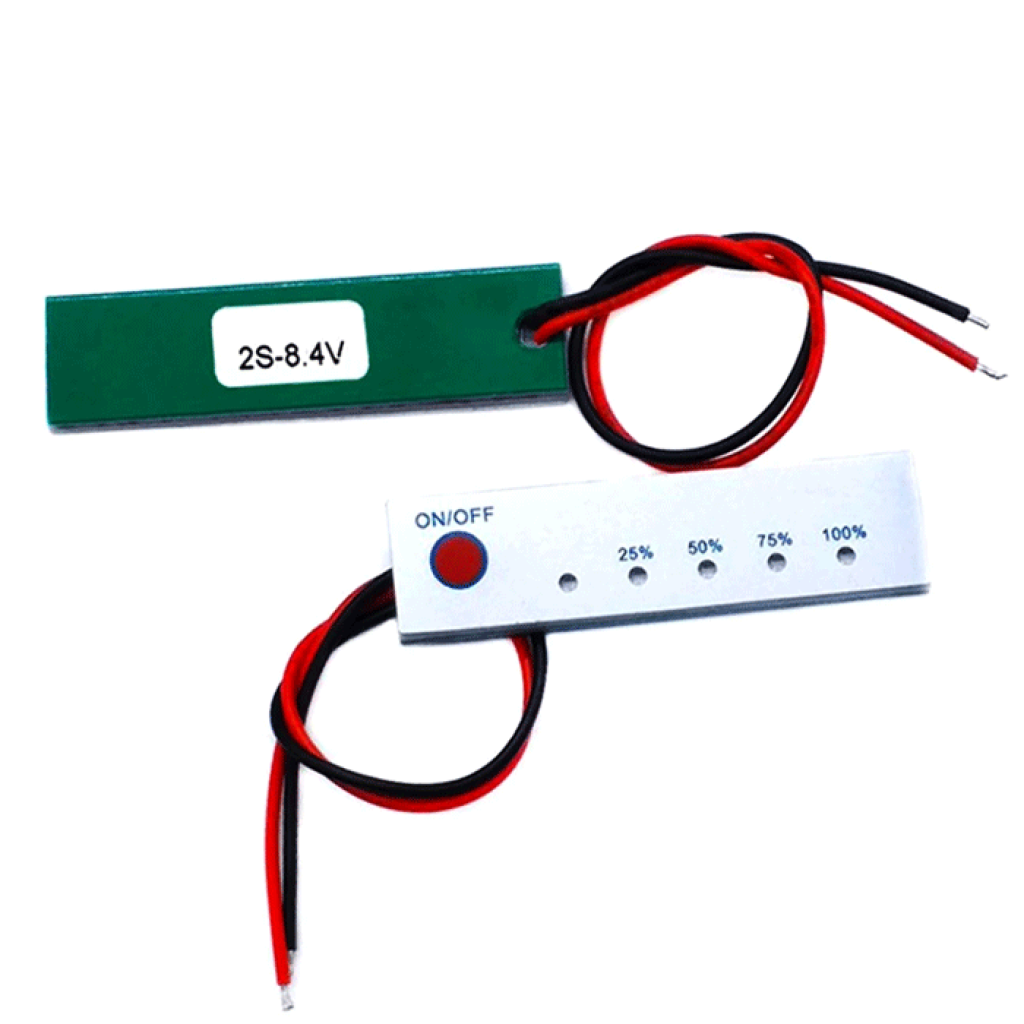

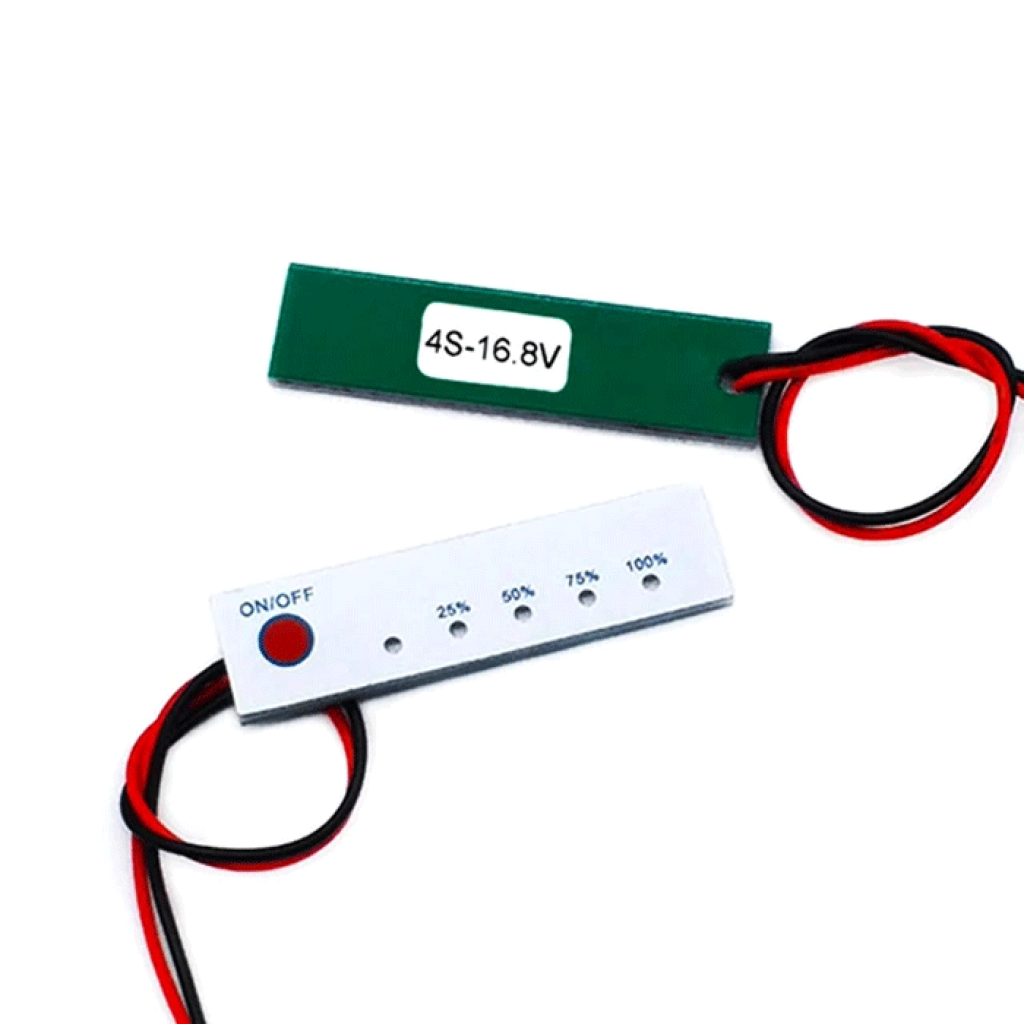

Товар має окремі виконання для 1S, 2S, 3S і 4S. Версія повинна відповідати кількості послідовно з’єднаних секцій: 1S — до 4,2 В, 2S — до 8,4 В, 3S — до 12,6 В, 4S — до 16,8 В.
Ключові характеристики
- Тип акумуляторів
- Li-ion та Li-pol
- Виконання
- окрема версія 1S, 2S, 3S або 4S
- LED-шкала
- 25%, 50%, 75%, 100%
- Керування
- моментальна кнопка; індикація працює під час натискання
- Струм під час індикації
- приблизно 30 мА
- Заявлена точність
- ±2%
- Розміри модуля
- 62 × 15,8 × 2,7 мм
- Довжина проводів
- 140 мм
- Робоча температура
- −20…+50 °C
Детальний опис та особливості
Перевірка одним натисканням
Індикатор під’єднується до плюса й мінуса всієї акумуляторної збірки. Після натискання кнопки модуль порівнює напругу батареї з порогами обраного виконання та показує одну із чотирьох зон заряду. Після відпускання кнопки світлодіоди гаснуть.
Струм близько 30 мА споживається під час індикації. Кнопковий режим зручний для портативних і корпусних пристроїв, у яких постійне світіння та додаткове безперервне навантаження на батарею не потрібні.
Як трактувати відсотки
LED-шкала дає ступінчасту оцінку за напругою, а не вимірює залишок заряду в мА·год або Вт·год. Напруга змінюється під впливом навантаження, температури, внутрішнього опору та стану елементів, тому покази слід використовувати для швидкої орієнтовної перевірки, а не для точного прогнозування часу роботи.[1]
Вибір виконання
Позначення S вказує кількість послідовних секцій батареї. Вибирайте індикатор за реальною конфігурацією збірки, а не лише за напругою частково зарядженої батареї. Перед монтажем звірте маркування версії та максимальну зарядну напругу акумуляторного блока.
Виконання та зони індикації
| Виконання | Послідовних секцій | Зона 25% | Зона 100% |
|---|---|---|---|
| 1S | 1 | 3,4–3,7 В | 4,0–4,2 В |
| 2S | 2 | 6,2–7,0 В | 8,0–8,4 В |
| 3S | 3 | 9–11 В | 12–12,6 В |
| 4S | 4 | 12–14 В | 16,2–16,8 В |
Сегменти 50% і 75% доповнюють чотириступінчасту шкалу. Напруга під навантаженням може бути нижчою, ніж у стані спокою, тому показ рівня може змінюватися після ввімкнення або вимкнення споживача.
Підійде / не підійде
Підійде
- для Li-ion або Li-pol збірки в конфігурації 1S, 2S, 3S чи 4S;
- для швидкої перевірки батареї портативного джерела живлення або автономного пристрою;
- для корпусного монтажу, коли індикація потрібна лише на час натискання кнопки;
- для орієнтовного контролю батареї під час заряджання або розряджання.
Не підійде
- для збірок із кількістю послідовних секцій понад 4S;
- для LiFePO4, NiMH, свинцевих та інших акумуляторів без підтвердженої відповідності порогів;
- як BMS, балансир, зарядний модуль або захист від глибокого розряду;
- для точного вимірювання залишкової ємності чи прогнозування часу роботи;
- коли потрібна постійна індикація без утримання кнопки.
Приклади застосування
Портативний акумуляторний блок

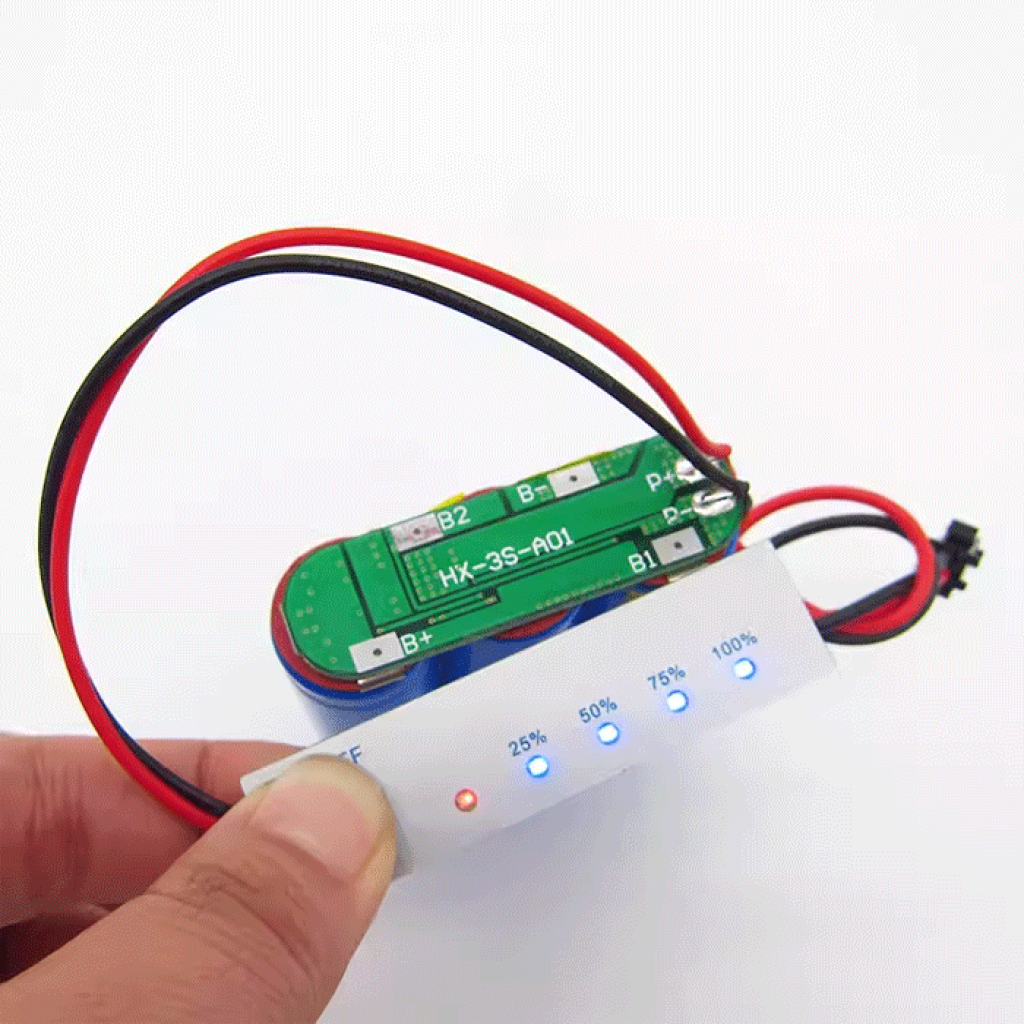

Індикатор можна встановити на корпусі саморобного джерела живлення, щоб перевіряти стан збірки перед використанням або заряджанням. Виконання індикатора та BMS мають відповідати тій самій конфігурації батареї.
Автономна електроніка
Модуль підходить для перевірки батареї портативного контролера, освітлювального пристрою або іншого автономного обладнання без постійного світіння LED-шкали.
RC- або робототехнічний проєкт
Кнопкова шкала дає змогу перевірити 2S–4S батарею перед запуском моделі чи стенда. Під навантаженням показ може знижуватися разом із напругою батареї.
Підключення
Визначте конфігурацію батареї
Порахуйте кількість послідовних секцій і виберіть відповідне виконання 1S, 2S, 3S або 4S. Не орієнтуйтеся лише на миттєву напругу частково зарядженої батареї.
Знеструмте пристрій
Від’єднайте зарядний пристрій і навантаження. Перевірте полярність акумуляторного блока мультиметром.
Під’єднайте проводи
Червоний провід під’єднайте до плюса, чорний — до мінуса всієї акумуляторної збірки. Не міняйте полярність місцями.
Перевірте роботу
Коротко натисніть червону кнопку. Шкала має засвітитися під час натискання та згаснути після відпускання.
Завершіть монтаж
Зафіксуйте модуль і проводи, ізолюйте відкриті контакти та захистіть плату від вологи, металевої стружки й випадкового короткого замикання.
Обмеження та безпека
Перевіряйте полярність
Перед підключенням визначте плюс і мінус мультиметром. Зворотна полярність може пошкодити індикатор або акумуляторний вузол.
Використовуйте правильне виконання S
Версія індикатора повинна відповідати кількості послідовних секцій. Невідповідна версія показуватиме рівень неправильно, а перевищення її допустимої напруги може пошкодити модуль.
Індикатор не захищає батарею
Модуль лише показує зону заряду. Для захисту від перезаряду, перерозряду, надструму та короткого замикання потрібна окрема BMS, підібрана під хімію, конфігурацію батареї та навантаження.
Відсотки є орієнтовними
Показ залежить від напруги, навантаження, температури та стану елементів. Не використовуйте LED-шкалу як єдиний засіб контролю критично низького заряду.
Захистіть відкриту плату
Експлуатуйте модуль у межах −20…+50 °C. Захистіть його від вологи, конденсату, провідного пилу та механічного натягу проводів.
Сумісні товари та альтернативи
Для захисту акумуляторної збірки можна вибрати BMS відповідної конфігурації: BMS 1S GB-326, BMS 2S HX-2S-D01, BMS 3S HX-3S-FL20 або BMS 4S 30A. Плату захисту також потрібно підбирати за допустимим струмом, хімією акумуляторів і потрібними функціями.
Якщо замість чотирирівневої шкали потрібне числове значення напруги, використовуйте цифровий вольтметр 0,28″ у відповідному діапазоні.
FAQ
Чи одна плата працює з 1S, 2S, 3S і 4S?
Ні. Потрібно замовити окреме виконання, що відповідає кількості послідовних секцій конкретної батареї.
Чи світиться індикатор постійно?
Ні. Світлодіоди вмикаються під час натискання червоної кнопки й гаснуть після її відпускання.
Чи замінює модуль BMS або зарядний контролер?
Ні. Індикатор не заряджає, не балансує та не від’єднує батарею в аварійному режимі. Для цих функцій потрібні окремі сумісні модулі.
Чи показує шкала точну залишкову ємність?
Ні. Шкала дає ступінчасту оцінку за напругою. Для вимірювання фактичної ємності потрібен контрольований цикл розряду, а для точнішої оцінки стану заряду — спеціалізований fuel gauge.
Скільки споживає індикатор?
Під час натискання кнопки струм індикації становить приблизно 30 мА. Після відпускання кнопки коло індикації вимикається.
Документи та джерела
- Texas Instruments — Battery Gauging Algorithm Comparison, грудень 2023: обмеження оцінювання стану заряду лише за напругою та вплив навантаження, температури й старіння акумулятора.
