Модуль сенсорних кнопок на MPR121 для Ардуіно

Name: Модуль сенсорних кнопок на MPR121 для Ардуіно
Brand: Мій Проект
SKU: 1516
Price: 54.00 UAH
Availability: InStock
Rating: 4 (1 reviews)

Країна-виробник: Китай Код товару: 1516

Все про товар

Опис

Характеристики

Відгуки 1

Питання0

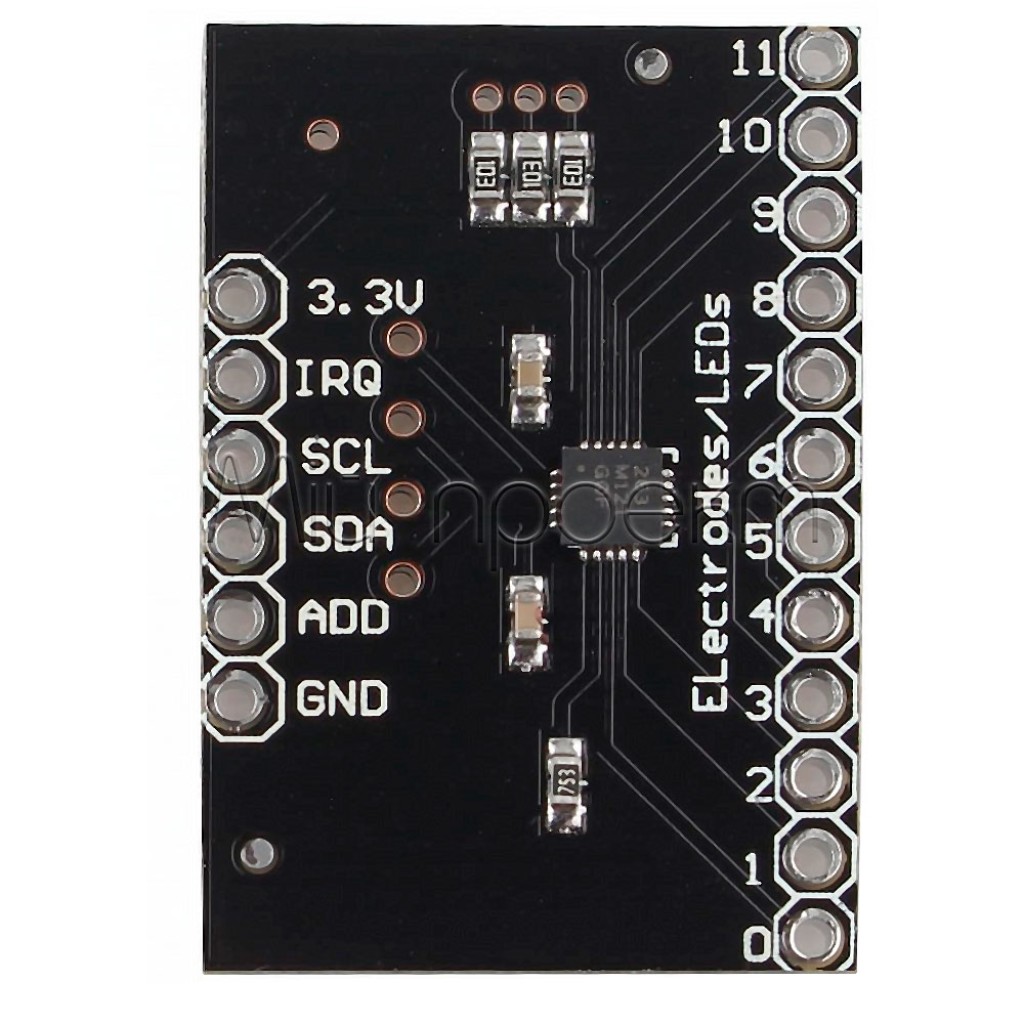

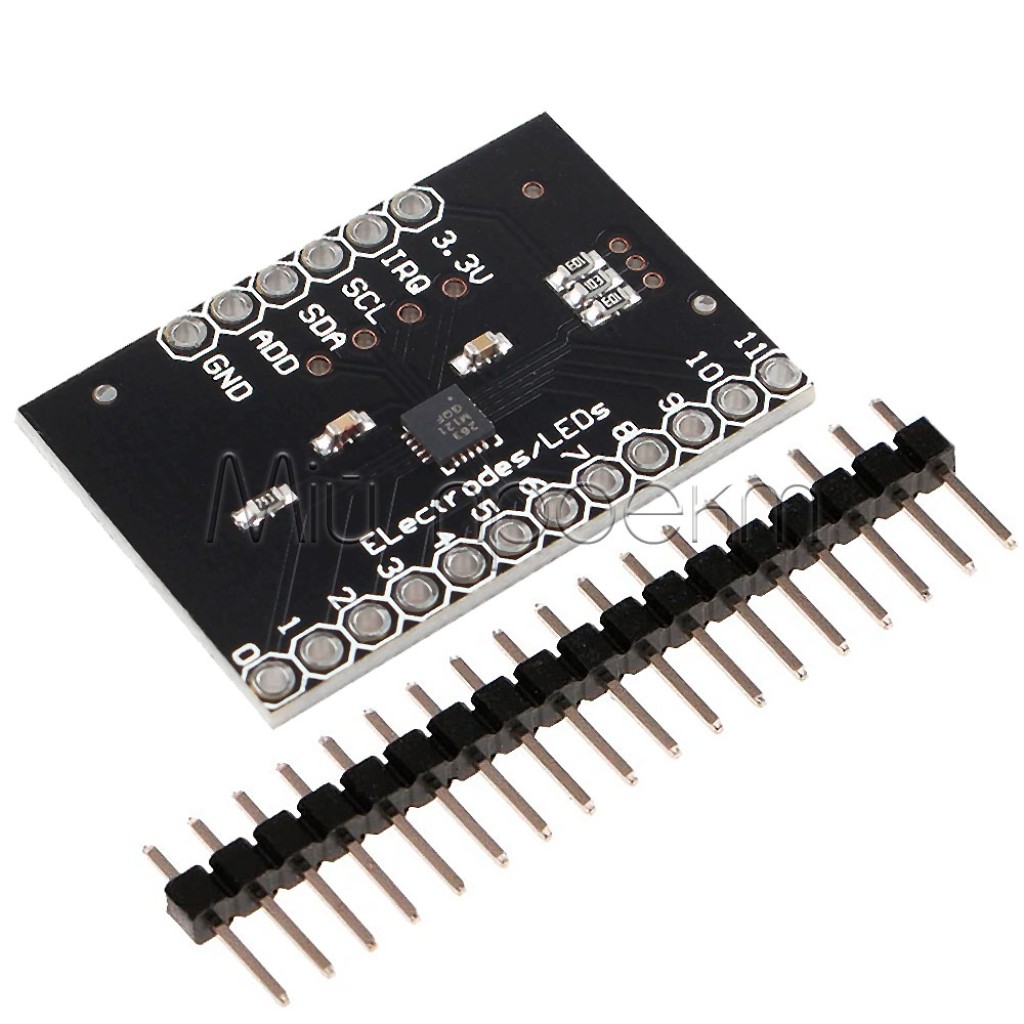

Модуль сенсорних кнопок на MPR121 для Ардуіно

В наявності

Код товару: 1516

54.00 грн

Знайшли дешевше?

-Робоча напруга-:2.5 - 3.6 В

-Інтерфейс-:I2C

-Кількість контактів-:12

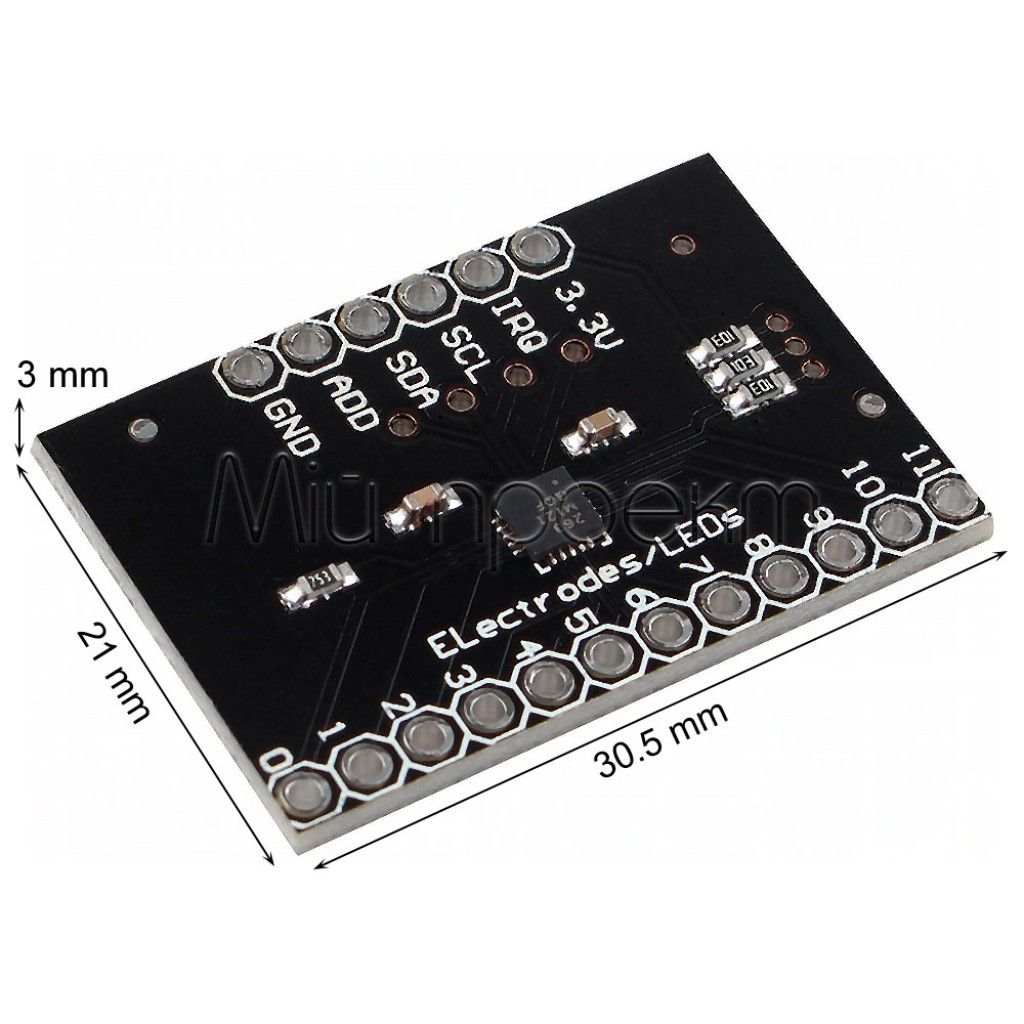

-Розміри-:30.5 х 21 х 3 мм

-Діапазон робочої температури-:- 40 °C ... + 85 °C

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Пошта

від 49 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Модуль сенсорних кнопок на MPR121 для Ардуіно

Код товару: 1516

54.00 грн

Опис

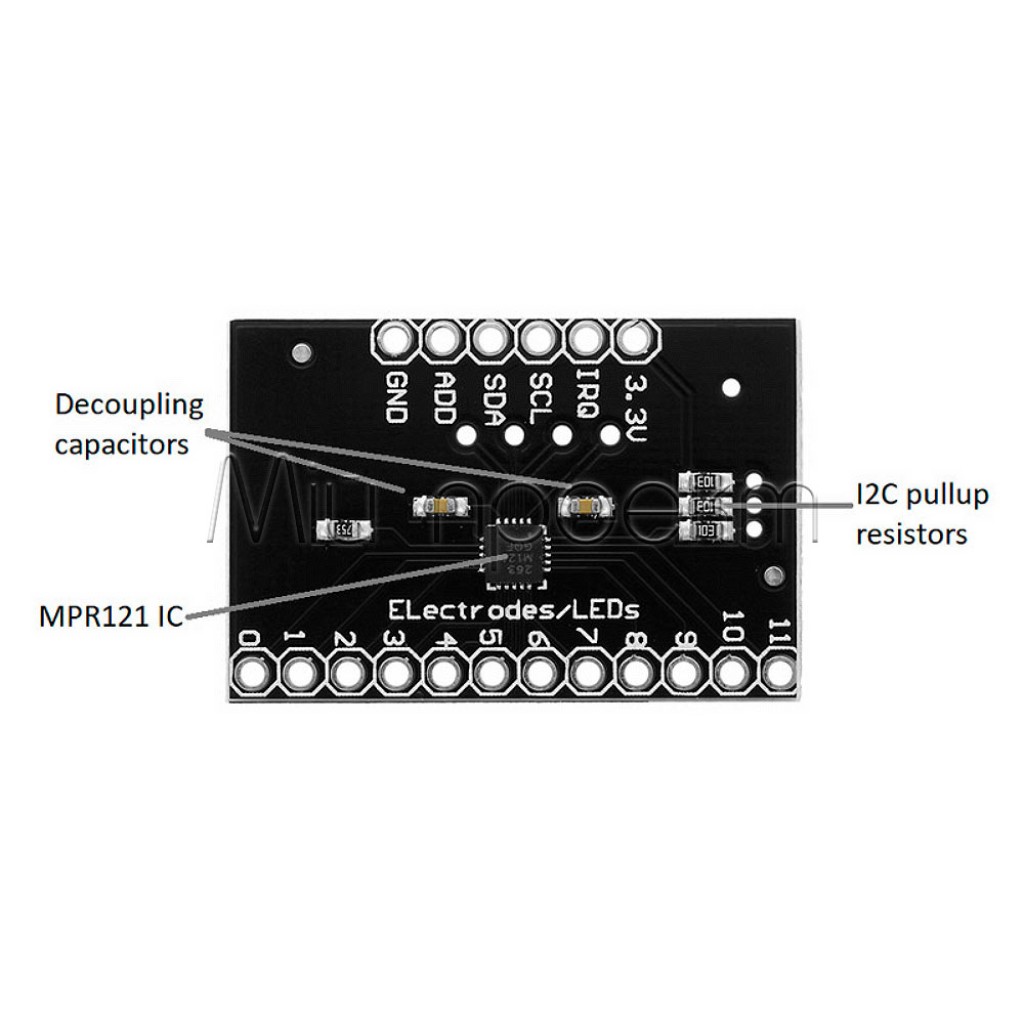

🔌 MPR121 - 12-канальний ємнісний сенсорний контролер

Професійний контролер для створення сенсорних інтерфейсів з інтерфейсом I²C та функціями GPIO

Загальний опис

MPR121 – це передовий 12-канальний контролер ємнісних сенсорів дотику другого покоління від Freescale, призначений для створення професійних сенсорних інтерфейсів. Модуль поєднує в собі функції високочутливого детектора дотику з можливостями програмування GPIO портів, що робить його ідеальним рішенням для розробки сенсорних клавіатур, тачпадів, слайдерів та датчиків наближення. Завдяки вбудованому 10-бітному АЦП, автоматичному калібруванню та розширеним налаштуванням фільтрації, MPR121 забезпечує надійну роботу в різноманітних умовах експлуатації з мінімальним енергоспоживанням від 3 мкА в режимі очікування до 29 мкА в активному режимі.

✅ Технічні переваги:

• 12 незалежних каналів – кожен канал має окремі налаштування чутливості, порогів спрацювання та відпускання, що дозволяє оптимізувати роботу для різних типів електродів та умов застосування
• Вбудований 10-бітний АЦП – забезпечує високу точність вимірювання ємності з можливістю отримання сирих даних для власної обробки та реалізації складних алгоритмів детекції
• Автоматичне калібрування – вбудована система автоматичної конфігурації з можливістю встановлення цільових рівнів, верхніх та нижніх меж для оптимального налаштування різних електродів
• Дуальні GPIO функції – 8 каналів (ELE4-ELE11) можуть працювати як порти загального призначення з підтримкою різних режимів: вхід, вхід з підтяжкою, CMOS вихід, відкритий стік
• Розширені фільтри – вбудовані алгоритми фільтрації для усунення шумів, боротьби з перешкодами та компенсації повільних змін навколишнього середовища
• Ультранизьке енергоспоживання – всього 3 мкА в режимі зупинки та 29 мкА в активному режимі робить його ідеальним для батарейних пристроїв
• 13-й віртуальний канал – можливість об'єднання декількох електродів для створення зони детекції наближення з підвищеною чутливістю та збільшеною відстанню виявлення

🔧 Ідеальне рішення для:

Сенсорні клавіатури

Тачпади та слайдери

MP3-плеєри

Пульти дистанційного керування

Панелі керування освітленням

Мобільні пристрої

Периферійні пристрої ПК

Датчики наближення

💡 Широкі можливості застосування:

Сенсорні панелі керування – створення інтуїтивних інтерфейсів для промислового обладнання, побутової техніки та автоматизації будинку. Завдяки можливості програмування індивідуальних порогів чутливості кожного каналу, можна реалізувати різні типи кнопок від легких дотиків до впевнених натискань. Вбудовані GPIO дозволяють керувати світловою індикацією стану кнопок без додаткових мікроконтролерів.
Розумні домашні системи – інтеграція в системи розумного дому для створення елегантних настінних панелей керування освітленням, кліматом та безпекою. Режим детекції наближення дозволяє активувати підсвічування панелі при наближенні користувача, а низьке енергоспоживання забезпечує тривалу автономну роботу від батарей.
Портативна електроніка – ідеальне рішення для мобільних пристроїв, музичних плеєрів та носимої електроніки, де критично важливе енергоспоживання. Можливість роботи від напруги 1.71В дозволяє використовувати одну Li-ion батарею, а режим зупинки з споживанням 3 мкА забезпечує місяці автономної роботи в режимі очікування.
Заміна механічних елементів – модернізація застарілого обладнання шляхом заміни механічних кнопок, перемикачів та потенціометрів на сенсорні аналоги. Це підвищує надійність, зменшує механічний знос та створює більш сучасний зовнішній вигляд пристроїв. Функція гістерезису запобігає хибним спрацюванням від вібрацій.
Інтерактивні проекти – створення креативних інсталяцій, інтерактивних ігор та навчальних пристроїв, де потрібна висока чутливість до дотику через різні матеріали. Можливість отримання сирих даних АЦП дозволяє реалізувати складні алгоритми розпізнавання жестів, вимірювання сили натискання та створення багаторівневих інтерфейсів.

📦 Детальні технічні характеристики:

Напруга живлення: 2.5В - 3.6В
Струм споживання:
- Активний режим: 29 мкА (при інтервалі опитування 16 мс)
- Режим зупинки: 3 мкА
Кількість каналів: 12 незалежних + 1 віртуальний канал наближення
Розрядність АЦП: 10 біт

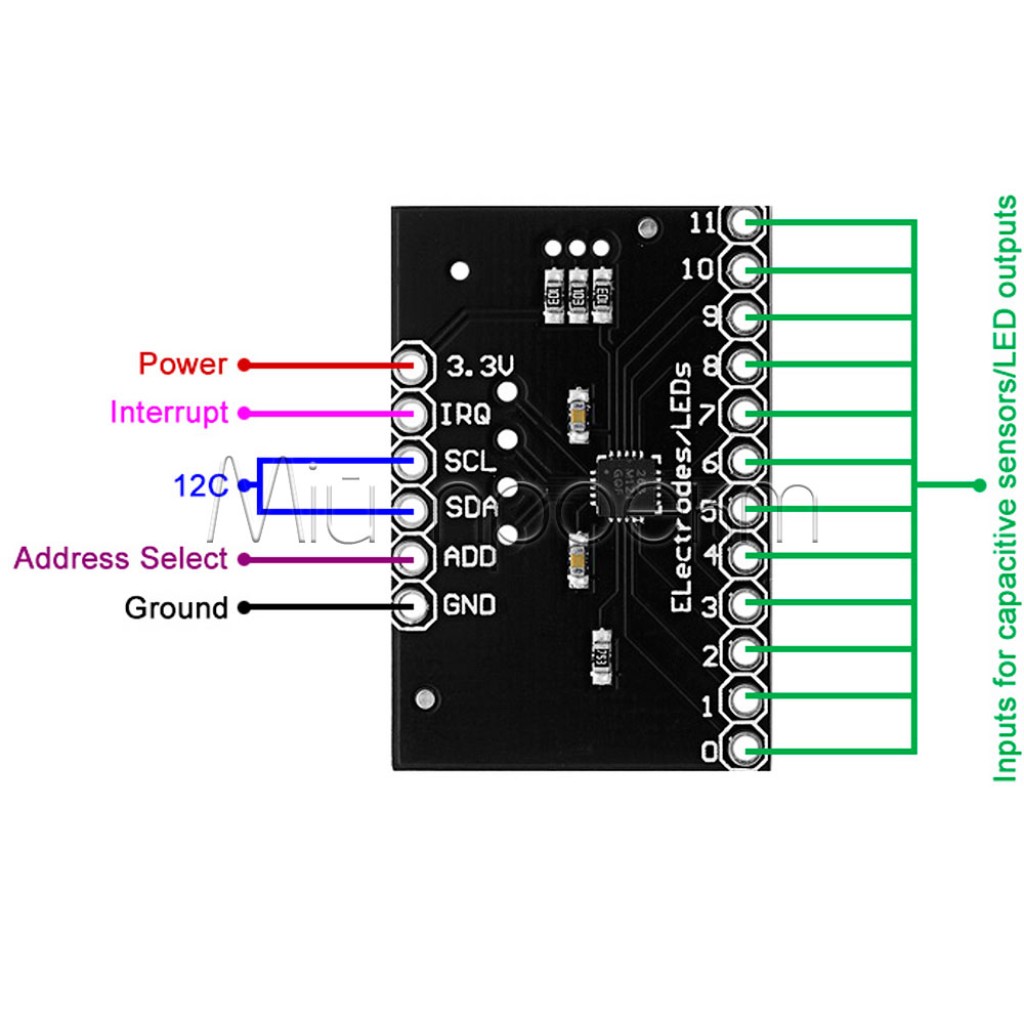

Інтерфейс зв'язку: I²C з виходом переривання (IRQ)
GPIO функції: 8 каналів (ELE4-ELE11) з максимальним струмом 12 мА
Режими GPIO:
- Цифровий вхід
- Вхід з підтяжкою до живлення/землі
- CMOS вихід
- Відкритий стік
Корпус MPR121: 20-pin QFN (3x3 мм)
Робоча температура: -40°C до +85°C
Автоматична конфігурація: Вбудована з налаштуваннями повторних спроб (2, 4 або 8 разів)
Фільтрація сигналів: Багаторівневі цифрові фільтри з настройкою базової лінії
Придушення брязкоту: Програмована кількість послідовних вимірювань
Регістри стану: 16-бітна бітова маска для всіх каналів
Пороги спрацювання: Окремо налаштовувані для дотику та відпускання
Керування GPIO: Окремі регістри Set, Clear, Toggle та Data

⚠️ Важливі аспекти використання:

Калібрування електродів – для оптимальної роботи рекомендується використовувати функцію автоматичного калібрування на старті системи. При ручному налаштуванні базової лінії потрібно враховувати, що регістр базової лінії містить лише 8 старших біт 10-бітного значення АЦП. Наприклад, для значення АЦП 640 в регістр потрібно записати 160 (640 >> 2).
Конфігурація GPIO режимів – при використанні каналів як GPIO потрібно правильно налаштувати біти EN (Enable), DIR (Direction) та CTL0, CTL1 для кожного порту. Максимальний струм навантаження 12 мА дозволяє пряме керування світлодіодами, але для більших навантажень потрібні зовнішні підсилювачі або транзисторні ключі.
Налаштування порогів чутливості – для надійної роботи важливо правильно встановити пороги Touch та Release. Поріг Release повинен бути менший за поріг Touch для створення гістерезису та запобігання брязкоту. Рекомендується експериментально підібрати значення для конкретних електродів та умов застосування.
Фільтрація та придушення шумів – в середовищах з високим рівнем електромагнітних перешкод рекомендується використовувати вбудовані фільтри базової лінії та налаштувати регістр Debounce для збільшення кількості послідовних підтверджень спрацювання. Це може дещо знизити швидкість реакції, але значно підвищить надійність.
Енергоефективність – для максимальної економії енергії в батарейних пристроях слід оптимізувати інтервал опитування каналів та використовувати режим зупинки коли це можливо. Також варто враховувати, що активація більшої кількості каналів одночасно збільшує споживання струму.

MPR121 – це професійне рішення для створення сучасних сенсорних інтерфейсів з унікальними можливостями програмування та ультранизьким енергоспоживанням. Ідеально підходить як для простих проектів заміни кнопок, так і для складних систем з інтелектуальною обробкою дотиків. Розпочніть свій проект сенсорного керування вже сьогодні!

#MPR121 #СенсорнийКонтролер #ЄмнісніСенсори #I2C #GPIO #НизькеСпоживання

Характеристики

-Основні-

-Робоча напруга-

2.5 - 3.6 В

-Інтерфейс-

I2C

-Кількість контактів-

-Додаткові-

-Розміри-

30.5 х 21 х 3 мм

-Діапазон робочої температури-

- 40 °C ... + 85 °C

Відгуки

Рейтинг товару:

Відгуків: 1

Дмитро

07 березня (11:19)

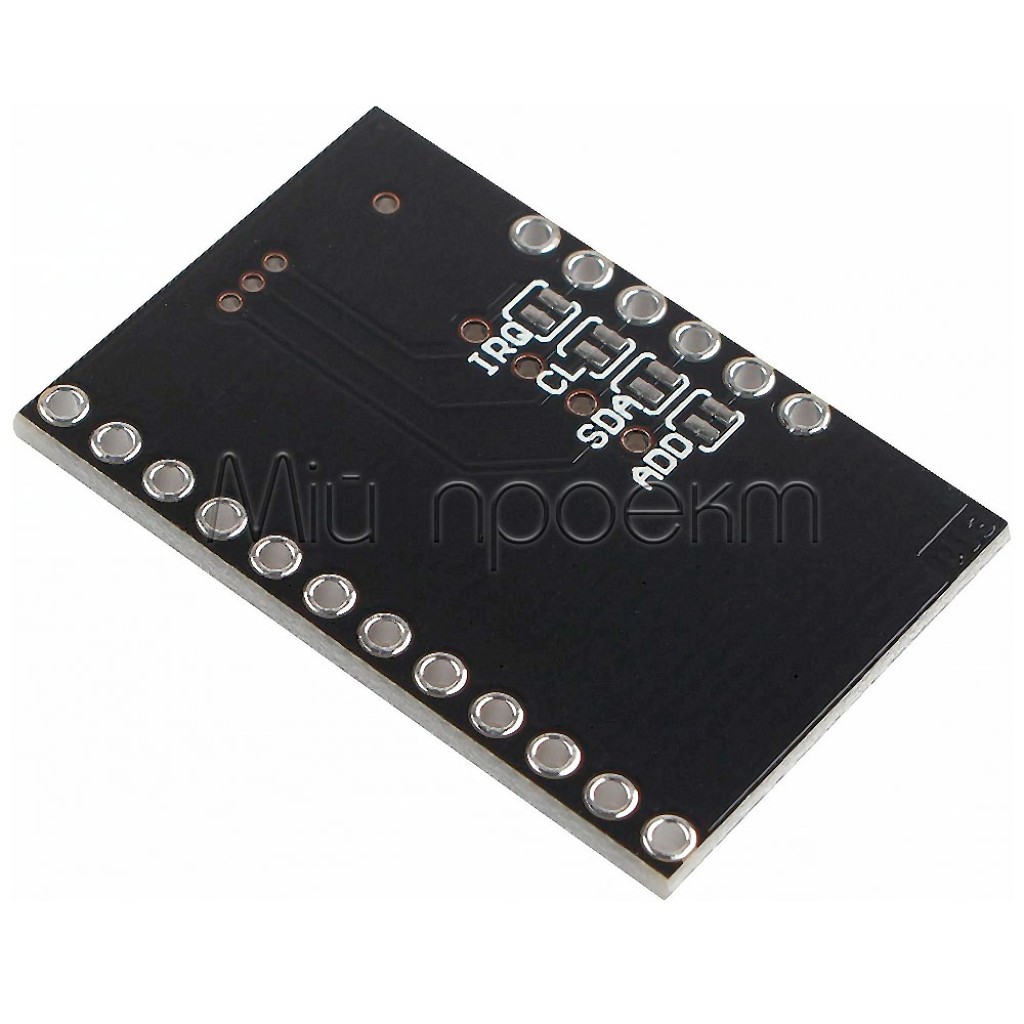

Номально працює модуль, але зверніть увагу, що ADD підтягнутий до GND перемичкою. Щоб підтягнути до іншого контакту (якщо, наприклад, використовувати 2 і більше модулів на одній шині), треба перерізати перемичку на площадці біля ADD, з тильної сторони (там схоже як на 2 окремі площадки, але між ними доріжка що з'єднує ADD і GND)

Переваги товару:

Нормальний робочий модуль, дешевий

–

Недоліки товару:

Заводська перемичка в ADD, про яку ніде не написано і якщо підтягнути ADD до 3.3В, буде КЗ
