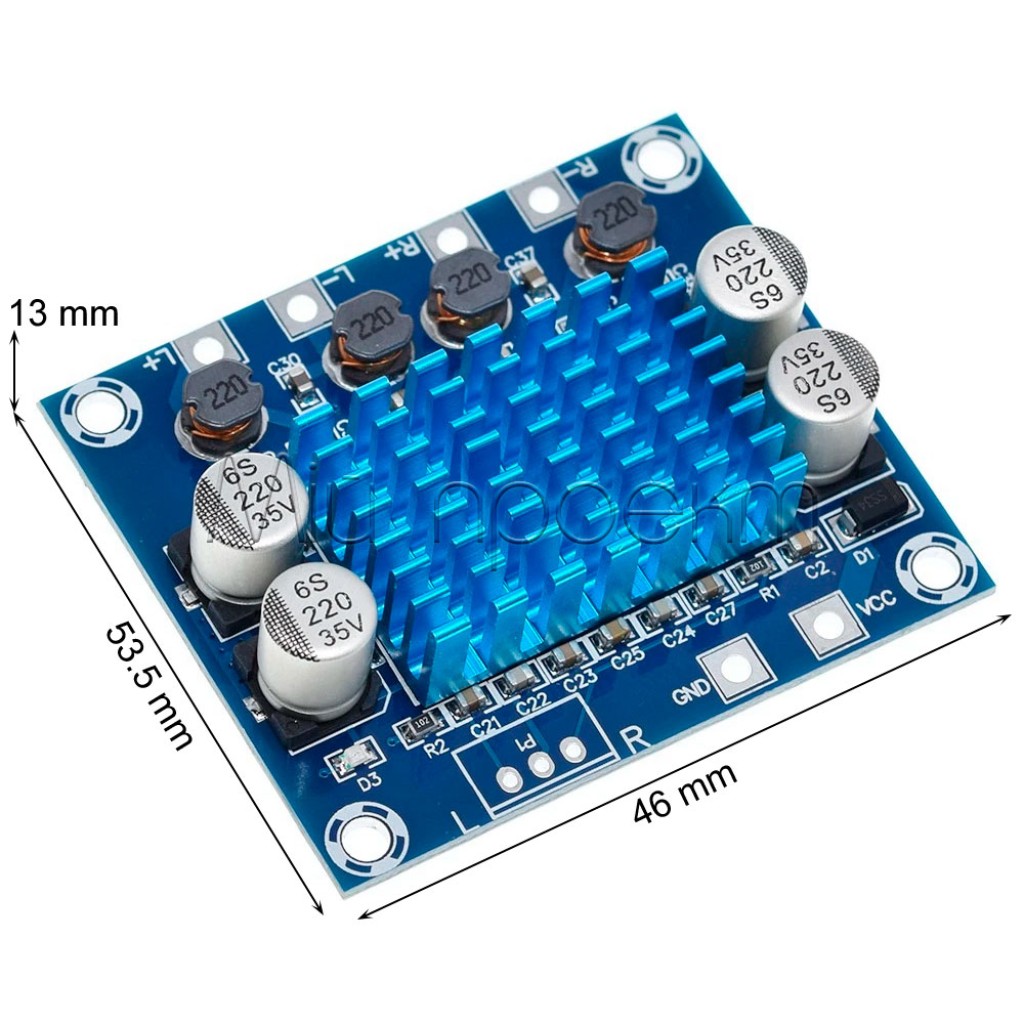

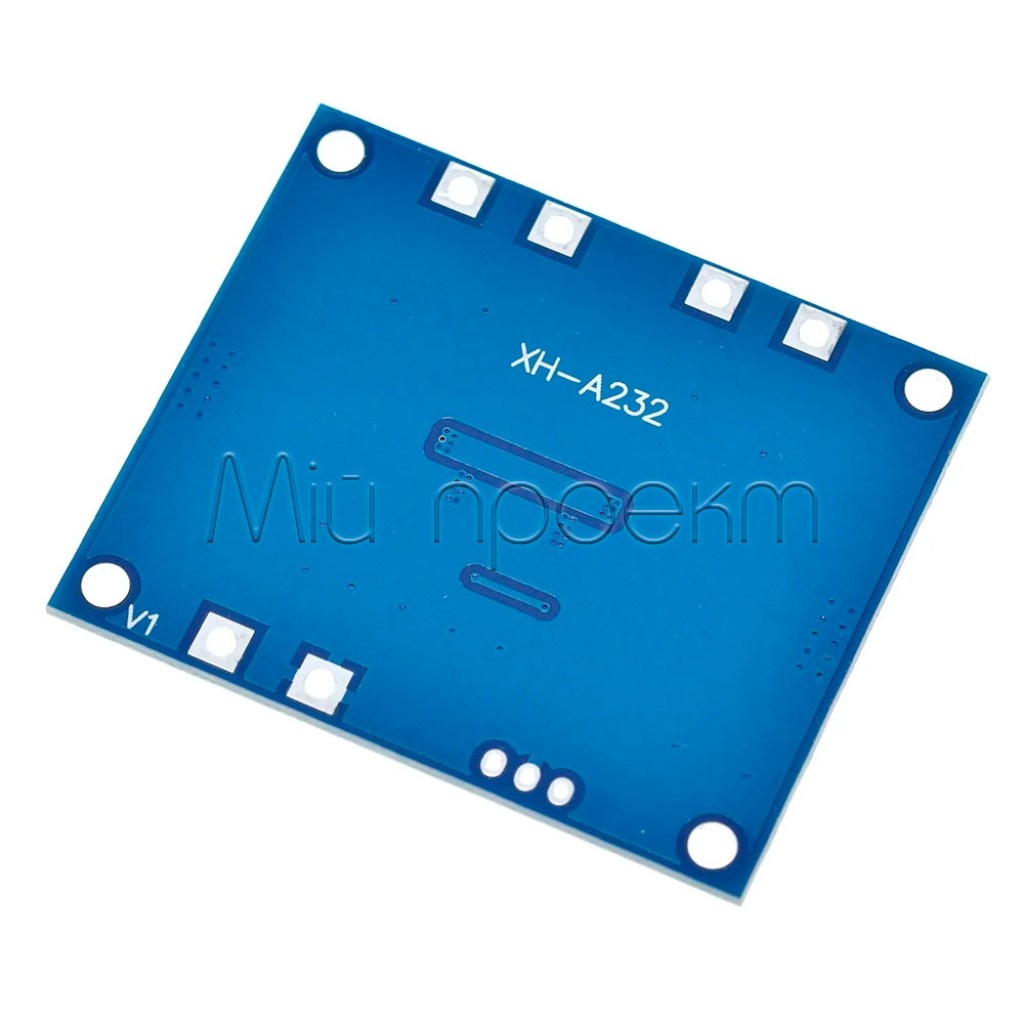

Ця інструкція допоможе вам правильно підключити та налаштувати модуль XH-A232 для оптимальної роботи. Дотримання цих рекомендацій дозволить уникнути пошкодження пристрою та досягти найкращої якості звуку.
Цей модуль особливо чутливий до перенапруги — категорично не перевищуйте 26В постійного струму на вході живлення! Перевищення цього значення навіть на кілька вольт призведе до миттєвого виходу модуля з ладу.
1. Підготовка та заходи безпеки
Перевірка напруги живлення
Перед підключенням обов'язково перевірте вольтметром напругу вашого джерела живлення. Вона має бути в межах 9-26В постійного струму. Оптимально використовувати 12-24В.
graph LR
A[Напруга живлення] --> B[Недостатня <9В]
A --> C[Оптимальна 12-24В]
A --> D[Максимальна 26В]
A --> E[Небезпечна >26В]
style B fill:#ff9,stroke:#333
style C fill:#9f9,stroke:#333
style D fill:#ff9,stroke:#333
style E fill:#f96,stroke:#333
Якщо ви використовуєте трансформатор змінного струму, вам обов'язково потрібен діодний міст для випрямлення напруги. Пам'ятайте, що напруга DC після випрямлення буде вищою за напругу AC трансформатора (приблизно в 1.4 рази без навантаження).
Потужність джерела живлення
Використовуйте стабільне джерело живлення постійного струму з рекомендованим струмом більше 3А. Недостатня потужність джерела призведе до просідання напруги, спотворень звуку та "заїкання" підсилювача на високій гучності.
Перевірка радіатора
Переконайтесь, що синій радіатор на мікросхемі TPA3110 надійно приклеєний і щільно прилягає. Якщо є сумніви, краще зняти радіатор, очистити поверхні та нанести якісну термопасту (наприклад, GD900) і забезпечити надійний притиск.
Для кращого тепловідведення замініть стандартну термопасту на більш якісну та забезпечте надійний притиск радіатора до мікросхеми (можна використати стяжки).
2. Підключення живлення

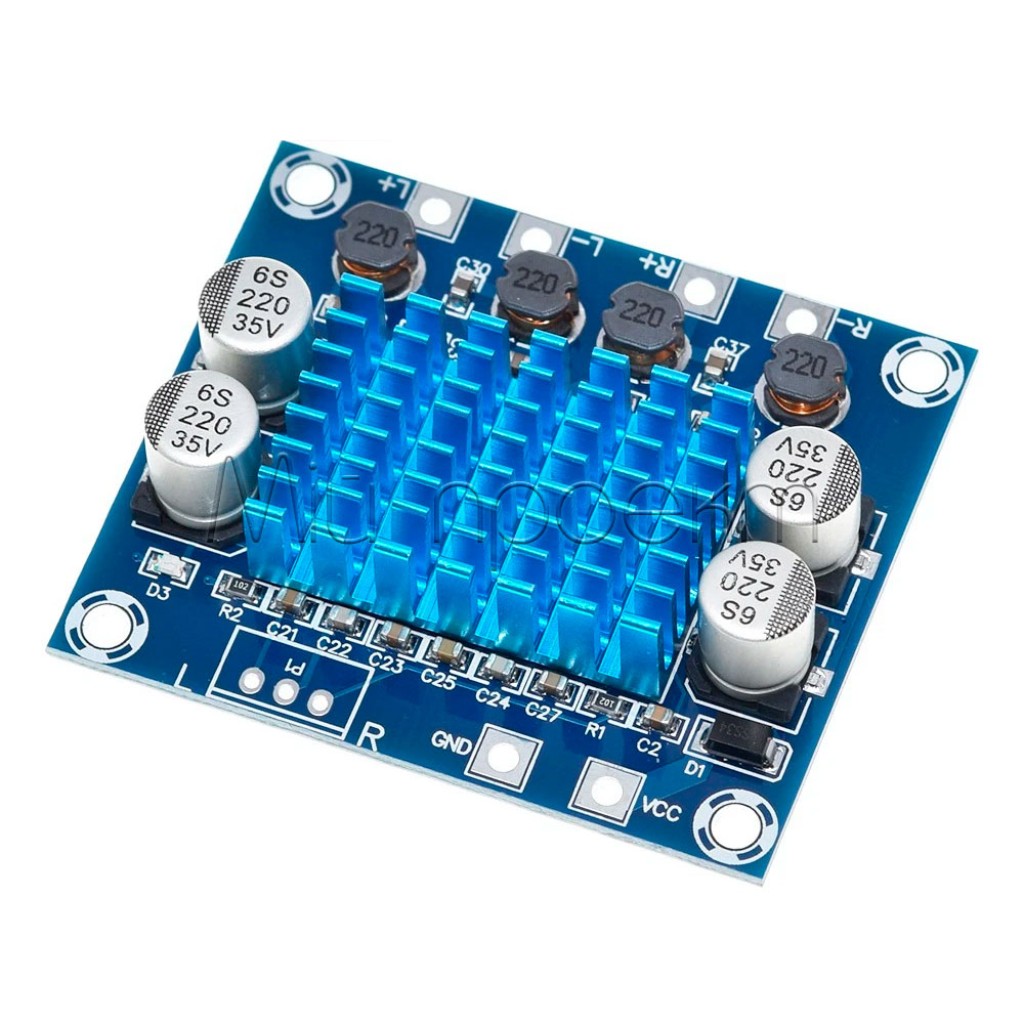

- Знайдіть на платі клеми для підключення живлення, зазвичай позначені як "VCC" (+), "GND" (-) або просто "+" та "-".
- Підключіть плюсовий провід від вашого джерела живлення до клеми "+" (VCC) на платі.
- Підключіть мінусовий провід (землю) від вашого джерела живлення до клеми "-" (GND) на платі.
graph LR
A[Джерело живлення DC 12-24В] --> B["VCC/+ (червоний)"]
A --> C["GND/- (чорний)"]
B --> D[Плата XH-A232]
C --> D
style A fill:#bbf,stroke:#333
style D fill:#f96,stroke:#333
При використанні трансформатора змінного струму
- Підключіть виходи трансформатора до входів діодного моста.
- З'єднайте вихід "+" діодного моста з клемою "VCC" або "+" на підсилювачі.
- З'єднайте вихід "-" діодного моста з клемою "GND" або "-" на підсилювачі.
- Бажано використати згладжуючий конденсатор на виході діодного моста.
- Обов'язково виміряйте напругу DC на виході діодного моста, щоб переконатися, що вона не перевищує 26В.
graph LR
A[Трансформатор AC] --> B[Діодний міст]
B -->|"+ (DC)"| C[Плата XH-A232]
B -->|"- (DC)"| C
D[Згладжуючий конденсатор] -.-> B
style A fill:#bbf,stroke:#333
style B fill:#ff9,stroke:#333
style C fill:#f96,stroke:#333
При використанні в автомобілі (12В) підключайте модуль безпосередньо до акумулятора через запобіжник, а не до прикурювача, щоб забезпечити достатню потужність.

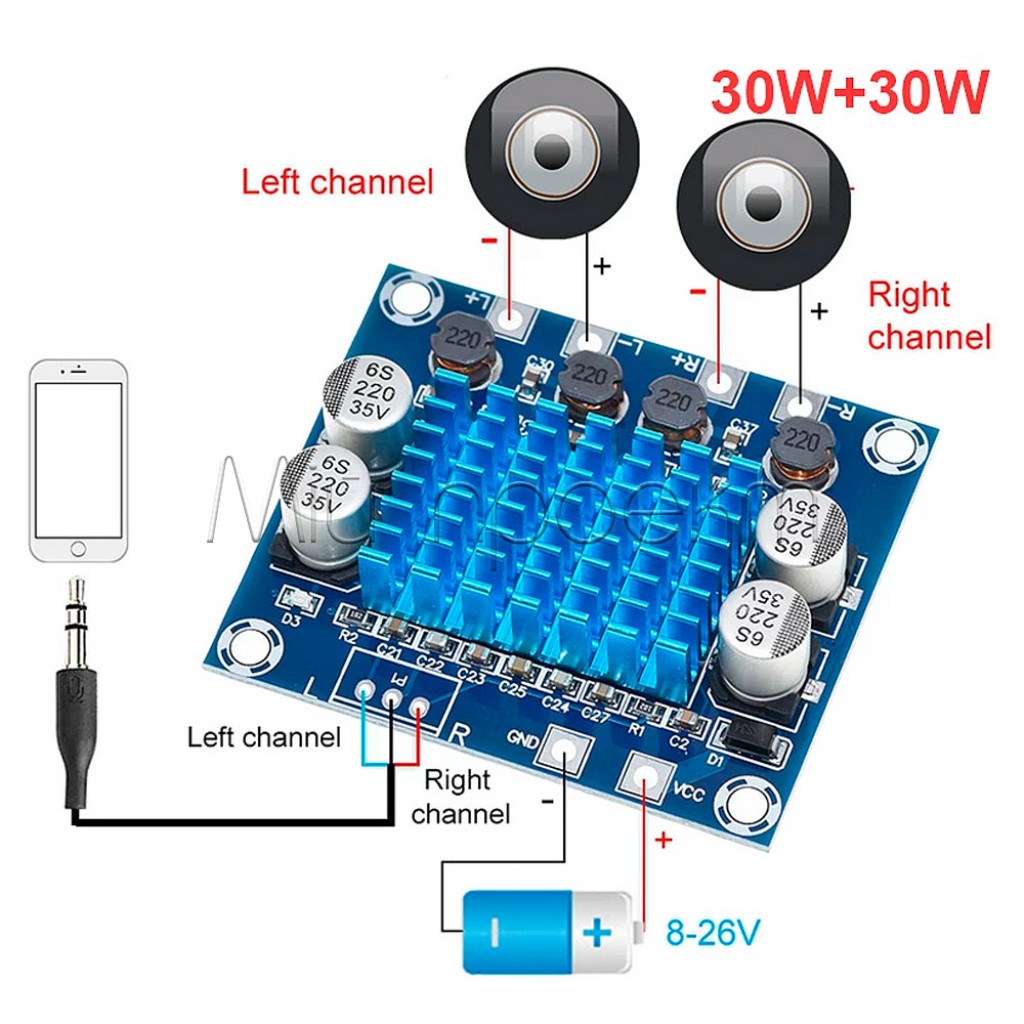

3. Підключення аудіо входу
- Знайдіть на платі триконтактний роз'єм або клеми для аудіо входу, зазвичай позначені як "L" (лівий канал), "G" або "GND" (земля/загальний), "R" (правий канал).
- Підключіть відповідні виходи вашого джерела звуку (телефон, плеєр, комп'ютер) до цих клем.
- Використовуйте екранований кабель.
- Землю (GND) джерела з'єднайте з клемою "G" на платі.
- Лівий канал джерела з'єднайте з "L", правий — з "R".
graph LR
A[Джерело звуку] -->|"L (білий)"| B[Плата XH-A232]
A -->|"GND (екран)"| B
A -->|"R (червоний)"| B
style A fill:#bbf,stroke:#333
style B fill:#f96,stroke:#333
Регулювання гучності/обмеження сигналу
Для регулювання гучності рекомендується підключити джерело сигналу через стерео потенціометр (наприклад, на 20 кОм).
Схема підключення через потенціометр:
- Крайні виводи потенціометра: один на вхід сигналу (L або R), інший на землю (GND).
- Середній (рухомий) вивід потенціометра: на відповідний вхід підсилювача ("L" або "R").
- Земля (GND) джерела та підсилювача з'єднуються разом з відповідним виводом потенціометра.
graph TD
A[Джерело звуку] -->|L| B[Лівий потенціометр]
A -->|R| C[Правий потенціометр]
A -->|GND| D[Загальна земля]
B -->|Движок| E[Вхід L підсилювача]
C -->|Движок| F[Вхід R підсилювача]
D --> G[GND підсилювача]
style A fill:#bbf,stroke:#333
style B fill:#ff9,stroke:#333
style C fill:#ff9,stroke:#333
style E fill:#f96,stroke:#333
style F fill:#f96,stroke:#333
style G fill:#f96,stroke:#333
Якщо звук спотворюється навіть на низькій гучності потенціометра або підсилювач перевантажується, додайте обмежувальні резистори 1 кОм послідовно на лівий та правий входи ("L" та "R") після потенціометра.
4. Підключення динаміків (вихід)
- Знайдіть на платі чотири клеми для виходу на динаміки, зазвичай позначені як "LOUT+", "LOUT-", "ROUT+", "ROUT-", або подібним чином.
- Підключіть лівий динамік до клем "LOUT+" та "LOUT-", дотримуючись полярності (+ до +, - до -).
- Підключіть правий динамік до клем "ROUT+" та "ROUT-", дотримуючись полярності.
- Використовуйте динаміки з опором від 4 до 8 Ом.
graph LR
A[Плата XH-A232] -->|LOUT+| B[Лівий динамік +]
A -->|LOUT-| C[Лівий динамік -]
A -->|ROUT+| D[Правий динамік +]
A -->|ROUT-| E[Правий динамік -]
style A fill:#f96,stroke:#333
style B fill:#9f9,stroke:#333
style C fill:#9f9,stroke:#333
style D fill:#9f9,stroke:#333
style E fill:#9f9,stroke:#333
Для більш стабільної роботи рекомендуються динаміки з опором 8 Ом. При використанні 4-омних динаміків потрібне більш потужне і стабільне джерело живлення.
5. Тестування та перше ввімкнення
- Перед подачею живлення ще раз перевірте правильність усіх підключень, особливо полярність живлення.
- Встановіть гучність на джерелі звуку та на потенціометрі (якщо використовується) на мінімум.
- Подайте живлення на модуль. На платі повинен засвітитися світлодіод.
- Поступово збільшуйте гучність на джерелі та потенціометрі, прослуховуючи звук.
- Слідкуйте за температурою радіатора. Він може нагріватися, але не повинен бути надто гарячим.
flowchart TD
A[Перевірка підключень] --> B[Встановлення мінімальної гучності]
B --> C[Подача живлення]
C --> D[Перевірка індикатора]
D --> E[Поступове збільшення гучності]
E --> F[Контроль температури]
style A fill:#ff9,stroke:#333
style C fill:#bbf,stroke:#333
style E fill:#bbf,stroke:#333
style F fill:#f96,stroke:#333
Якщо звук "заїкається", хрипить або підсилювач вимикається — перевірте напругу та потужність джерела живлення під навантаженням. Просідання напруги можна визначити за миготінням світлодіода індикації живлення.
6. Діагностика та усунення проблем
| Проблема |
Можлива причина |
Вирішення |
| Модуль не вмикається |
Відсутність живлення або перегорів через перенапругу |
Перевірити підключення та напругу |
| Звук "заїкається" на високій гучності |
Недостатня потужність джерела живлення |
Використати потужніше джерело |
| Спотворення звуку на всіх рівнях гучності |
Занадто високий рівень вхідного сигналу |
Додати обмежувальні резистори (1 кОм) |
| Перегрів |
Поганий тепловий контакт радіатора |
Замінити термопасту, покращити притиск |
| Низька вихідна потужність |
Недостатня напруга живлення |
Підвищити напругу (в межах дозволеного) |
Поради щодо покращення роботи
- Охолодження: "З коробки" може бути недостатнім або неякісно встановленим. Заміна термопасти та покращення притиску радіатора є бажаними.
- Додаткові компоненти: Залежно від джерела сигналу та динаміків, може знадобитися додавання потенціометра, обмежувальних резисторів на вході та/або дроселів на виході.
- Вибір динаміків: З 8-омними колонками модуль працюватиме стабільніше, ніж з 4-омними.
- Візуальна діагностика: Миготіння світлодіода індикації живлення вказує на просідання напруги при навантаженні.
Важливе зауваження:
Ми доклали зусиль, щоб ця інструкція була точною та корисною. Однак, ця інструкція надається як довідковий матеріал. Електронні компоненти можуть мати варіації, а схеми підключення залежать від конкретних умов та вашого обладнання. Ця інформація надається "як є", без гарантій повноти чи безпомилковості. Наполегливо рекомендуємо перевіряти специфікації вашого модуля (datasheet), звірятися з іншими джерелами та, за найменших сумнівів, звертатися до кваліфікованих фахівців, особливо при роботі з напругою 220В.
