Коротко про LCM2004A

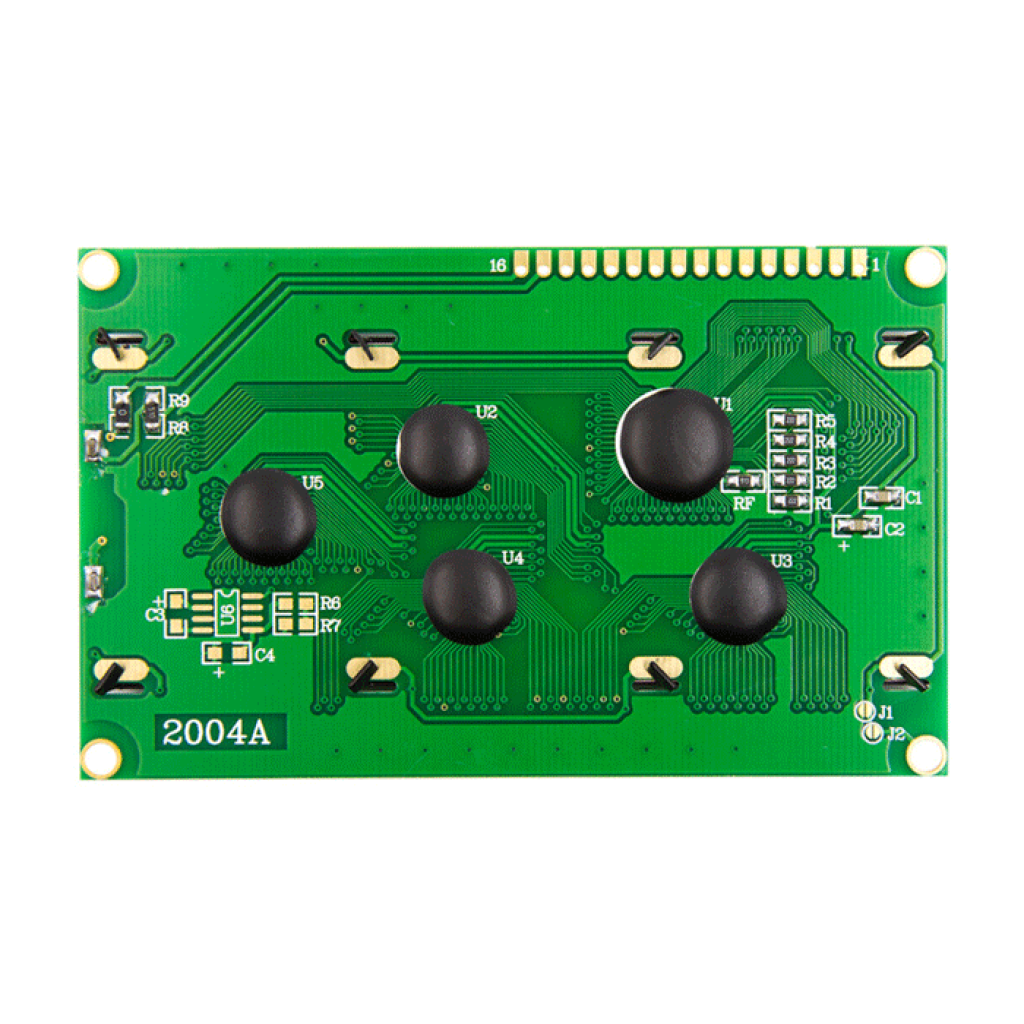

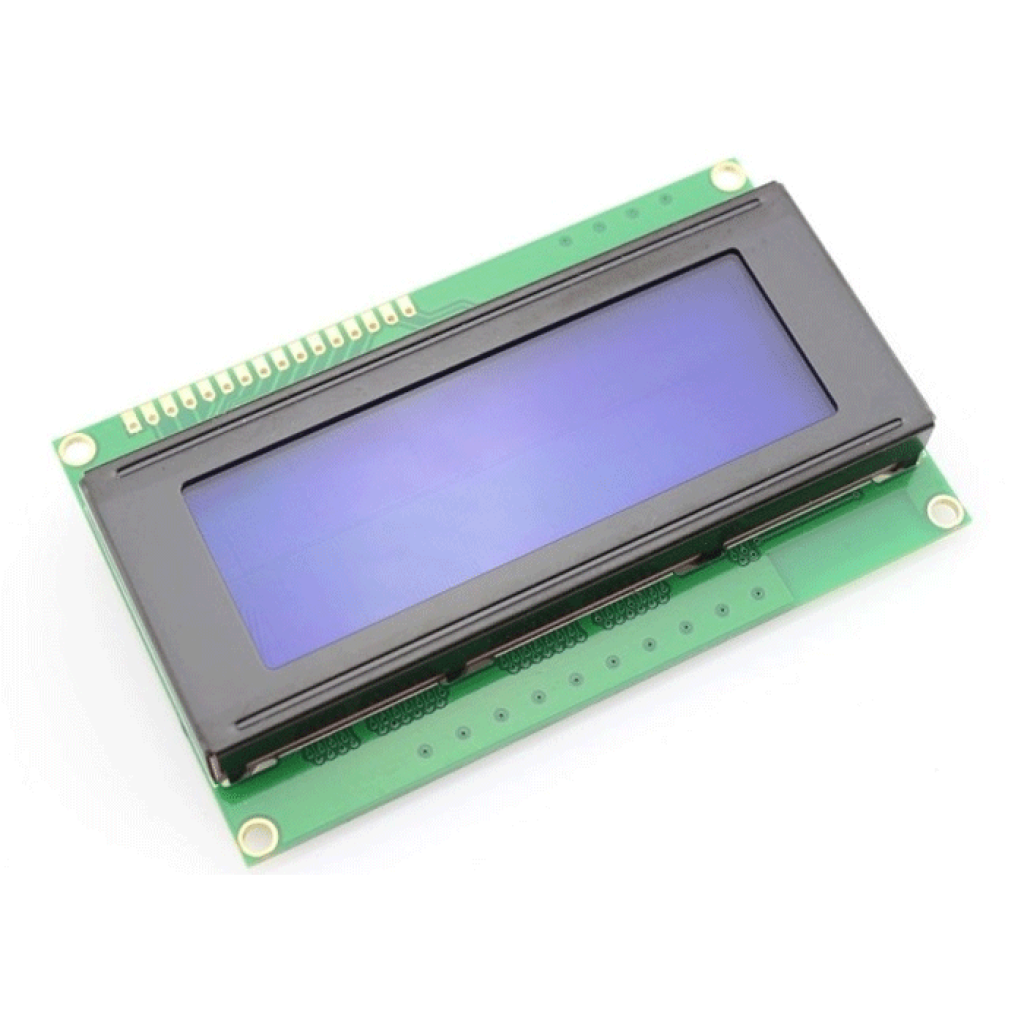

LCM2004A — символьний рідкокристалічний дисплей на 4 рядки по 20 символів для виведення показників, станів, повідомлень і меню в мікроконтролерних пристроях. Модуль працює від 5 В, має синю LED-підсвітку з білими символами та паралельний інтерфейс.

Чотири рядки дають змогу одночасно показувати до 80 символів: наприклад, кілька значень датчиків, одиниці вимірювання та стан обладнання без постійного перемикання екранів.

Для керування передбачено 16-контактне паралельне підключення у 4- або 8-бітному режимі. Вбудованого I²C-адаптера немає.

Ключові характеристики

Тип: символьний LCD
Модель: LCM2004A
Формат: 20 символів × 4 рядки, до 80 символів одночасно
Контролер: SPLC780
Інтерфейс: паралельний, 4- або 8-бітний режим, 16 контактів
Робоча напруга: 5 В DC
Підсвітка: синя LED, білі символи
Матриця символу: 5 × 8 точок
Розміри модуля: 98 × 60 мм
Видима область: 76 × 26 мм
Монтаж: 4 отвори діаметром 3 мм
Робоча температура: −10…+60 °C
Регулювання контрасту: зовнішнім потенціометром 10 кОм на вході VO; потенціометр не входить до комплекту

Детальний опис та особливості

Текстова індикація на чотирьох рядках

LCM2004A призначений для літер, цифр, доступних знаків і невеликої кількості користувацьких символів. Це не графічна панель: довільні зображення та інтерфейси з піксельною графікою вона не відтворює. Натомість формат 20 × 4 зручний для приладових панелей, меню та автономних систем, де важливо бачити кілька текстових параметрів одночасно.

Паралельне керування

У 4-бітному режимі контролер передає дані через D4–D7 та керує лініями RS і E. Якщо читання з дисплея не потрібне, R/W можна підключити до GND; у такій конфігурації для обміну використовуються шість цифрових виходів мікроконтролера. 8-бітний режим потребує додаткових ліній D0–D3, але не є обов’язковим для звичайного виведення тексту.

Для Arduino-сумісних проєктів можна використовувати бібліотеку LiquidCrystal, задавши геометрію дисплея 20 × 4 та фактичні контакти RS, E, D4–D7. Для 5-вольтового макета підійде Nano V3.0 ATmega328P Type-C з логікою 5 В.

Контраст і підсвітка

Контакт VO керує контрастом LCD. Потенціометр 10 кОм між 5 В і GND із повзунком на VO дає змогу налаштувати видимість символів після першого запуску. Підсвітка має окремі контакти A та K; спосіб обмеження її струму потрібно перевірити за виконанням конкретного модуля перед подаванням живлення.

Підійде / не підійде

Підійде

для відображення кількох показників датчиків разом з одиницями вимірювання;
для меню налаштувань, лічильників, таймерів і повідомлень про стан;
для автономних вимірювальних приладів і панелей керування;
для 5-вольтових Arduino-сумісних систем із достатньою кількістю GPIO;
для монтажу в корпус, розрахований на плату 98 × 60 мм і видиму область 76 × 26 мм.

Не підійде

для фотографій, графіків, іконок і довільної піксельної графіки;
для прямого I²C-підключення без окремого сумісного адаптера;
коли контролер не має потрібної кількості вільних цифрових виходів для паралельного режиму;
для живлення від 3,3 В або прямого з’єднання з 3,3-вольтовою логікою без перевірки сумісності рівнів;
для корпусу, якщо не звірені габарити, видима область і монтажні отвори.

Приклади застосування

Метеостанція або монітор мікроклімату

На чотирьох рядках можна одночасно показувати температуру, вологість, тиск і службовий стан контролера без перемикання між окремими екранами.

Автономний вимірювальний прилад

Дисплей може виводити назви параметрів, числові значення, одиниці вимірювання та короткі повідомлення про режим роботи.

Меню пристрою

Формат 20 × 4 дає місце для назви пункту, поточного значення, сусідніх пунктів і короткої підказки для кнопок або енкодера.

Підключення та перший запуск

Підготуйте контакти
За потреби припаяйте штирьову гребінку до 16-контактного майданчика. Після паяння перевірте сусідні контакти на відсутність перемичок і короткого замикання.
Підключіть живлення та контраст
З’єднайте VSS із GND, VDD із 5 В, а VO — з повзунком потенціометра 10 кОм, крайні контакти якого підключені до 5 В і GND.
Зберіть 4-бітний інтерфейс
Підключіть RS, E та D4–D7 до вибраних цифрових контактів контролера. Для режиму лише запису з’єднайте R/W із GND та залиште D0–D3 непідключеними.
Перевірте підсвітку
Звірте полярність A/K і наявність струмообмеження в колі підсвітки. Якщо вбудованого резистора немає, додайте зовнішній резистор, розрахований для фактичної LED-підсвітки.
Ініціалізуйте формат 20 × 4
У програмі задайте правильні контакти та викличте ініціалізацію для 20 стовпців і 4 рядків. Після подавання живлення відрегулюйте контраст і перевірте тестовий текст у кожному рядку.

Обмеження та безпека

Дотримуйтеся напруги та полярності

Модуль розрахований на 5 В DC. Перед увімкненням перевірте VDD, VSS, полярність підсвітки та відсутність короткого замикання; не змінюйте з’єднання під напругою.

Не живіть LED-підсвітку без перевірки струмообмеження

Пряме підключення A/K до джерела без потрібного обмеження струму може пошкодити підсвітку або перевантажити вихід контролера. Перевірте виконання плати й за відсутності вбудованого резистора встановіть зовнішній.

Перевіряйте 3,3-вольтові системи окремо

Живлення дисплея 5 В не гарантує безпечної сумісності з кожним контролером на 3,3 В. Звірте допустимі логічні рівні та напрямок сигналів; за потреби використайте належне узгодження рівнів.

Бережіть скляну панель

Не тисніть на LCD і не допускайте перекосу плати під час монтажу. Корпус і кріплення не повинні створювати механічне навантаження на скло.

FAQ

Чи можна підключити LCM2004A через I²C?

Безпосередньо — ні: модуль має паралельний інтерфейс. Для I²C потрібен окремий адаптер, сумісний із розпіновкою 20 × 4 LCD, і відповідна бібліотека.

Скільки контактів контролера потрібно у 4-бітному режимі?

Для запису використовуються RS, E та D4–D7 — шість цифрових виходів. R/W у режимі лише запису підключається до GND.

Що перевірити, якщо підсвітка працює, а символів не видно?

Спочатку налаштуйте контраст потенціометром на VO, потім перевірте спільний GND, лінії RS/E/D4–D7, підключення R/W і програмну ініціалізацію 20 × 4. Наявність підсвітки сама по собі не підтверджує правильний обмін із контролером.

Що означають темні блоки в окремих рядках без тексту?

Блоки можуть з’являтися, коли LCD отримує живлення, але не був правильно ініціалізований. Перевірте порядок контактів, надійність пайки, відповідність номерів GPIO у програмі та налаштування 20 стовпців × 4 рядки.

Чи потрібен потенціометр контрасту?

Так, для передбачуваного налаштування контрасту підключіть зовнішній потенціометр 10 кОм до VO. Потенціометр не входить до комплекту дисплея.

Сумісні товари та альтернатива

Для складання тимчасової схеми без паяння зручно використати макетну плату на 400 отворів із кроком 2,54 мм; для самого LCD попередньо потрібна припаяна сумісна гребінка.
Для підбору струмообмеження підсвітки та інших допоміжних опорів можна використати набір резисторів 0,25 Вт на 30 номіналів. Номінал обирайте за фактичною схемою підсвітки, а не навмання.
Якщо достатньо 2 рядків по 16 символів і потрібна комплектація з I²C-адаптером, розгляньте LCD 1602 з опцією IIC/I2C.

LCD-2004-A Символьний РК дисплей 20x4 (синій)
