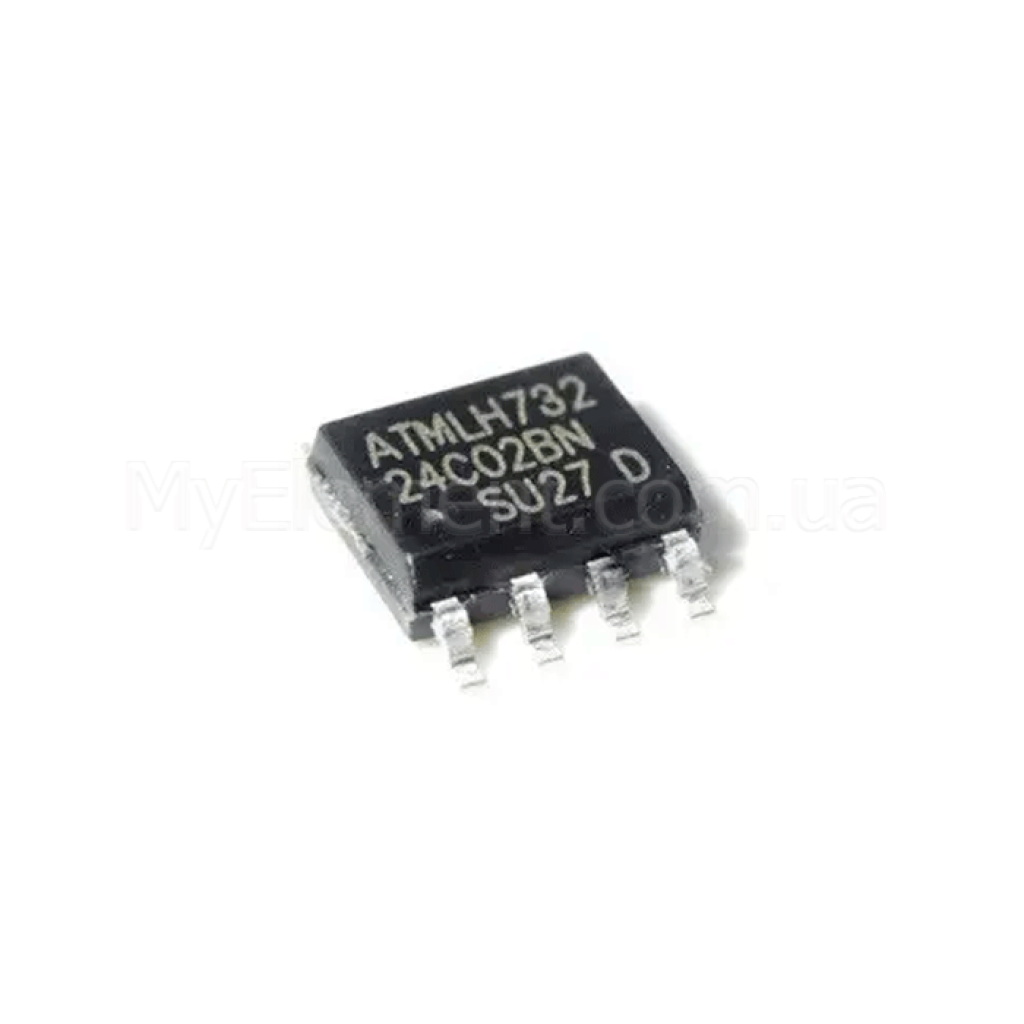

Мікросхема AT24C02 SMD корпус SOP8

Name: Мікросхема AT24C02 SMD корпус SOP8
Brand: Мій Проект
SKU: 5462
Price: 3.50 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5462

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

В наявності

Код товару: 5462

3.50 грн

Знайшли дешевше?

Кількість контактів:8

Спосіб монтажу:SMD

Тип корпусу:SOP-8

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Мікросхема AT24C02 SMD корпус SOP8

Код товару: 5462

3.50 грн

Опис

Мікросхема AT24C02 SOP-8

Двопровідна серійна EEPROM на 2 кбіт (256 × 8) з інтерфейсом I²C, призначена для низьковольтних систем із живленням 1.7–3.6 В та частотою шини до 1 МГц (FM+).

Основні переваги

Високі швидкості I²C

Підтримка Standard (100 кГц), Fast (400 кГц) та Fast Mode Plus 1 МГц (за VCC 2.5–3.6 В).

Низьке споживання

Активний струм до 1 мА, струм у черговому режимі до 0.8 мкА для енергоефективних застосувань.

Надійність зберігання

Ресурс до 1,000,000 циклів запису та збереження даних до 100 років.

Гнучка адресація та захист

Лінії A0–A2 для адресації до 8 пристроїв на шині та апаратний Write-Protect (WP) для блокування запису.

Ключові характеристики

Пам’ять:	2 кбіт, організація 256 × 8
Інтерфейс:	I²C-сумісний (двопровідний)
Швидкість шини:	100 кГц (Standard), 400 кГц (Fast), 1 МГц (FM+, за VCC 2.5–3.6 В)
Напруга живлення (VCC):	1.7–3.6 В
Діапазон температур:	−40…+85 °C
Розмір сторінки запису:	8 байт
Час циклу запису:	до 5 мс
Струм, активний режим:	до 1 мА (макс.)
Струм, черговий режим:	до 0.8 мкА (макс.)
ESD захист:	> 4 кВ
Адресація:	A0, A1, A2; до 8 пристроїв на шині
Корпус:	SOP-8 (SOIC-8)

Детальні технічні параметри

Режими читання: поточна адреса, випадкове та послідовне читання.
Підтримка Standard/Fast при 1.7–3.6 В та FM+ 1 МГц при 2.5–3.6 В.
Лінія WP: при підключенні до VCC блокує запис по всьому масиву; при GND — запис дозволено.
Лінії A0–A2 та WP мають внутрішні підтягування до GND; рекомендується фіксація стану.
SDA потребує зовнішнього підтягування до VCC (не більше 10 кОм); дозволено wire‑OR.
Сторінковий запис з частковими записами; підтвердження завершення — acknowledge polling.
Корпус SOP-8 (SOIC-8) з типовими виводами: A0, A1, A2, GND, SDA, SCL, WP, VCC.

Примітка: параметри базуються на документації Microchip для AT24C02D. Джерело: Microchip Datasheet (PDF).

Основні сфери застосування

Промислові та комерційні системи з низьким енергоспоживанням.
Низьковольтні пристрої (1.7–3.6 В) з інтерфейсом I²C.
Пристрої, де потрібне надійне невелике енергонезалежне зберігання даних.

Сумісні позначення та альтернативи

Варіант тієї ж сім’ї: AT24C01D (1 кбіт) у сумісному інтерфейсі та логіці; вибір залежить від необхідної ємності.

Питання-відповіді (FAQ)

Чи підтримує AT24C02 швидкість 1 МГц?

Так, підтримує Fast Mode Plus 1 МГц за умови VCC 2.5–3.6 В.

Який розмір сторінки та час запису?

Сторінка 8 байт; самотаймінговий цикл запису — до 5 мс.

Скільки пристроїв можна під’єднати на одну I²C-шину?

До 8, використовуючи адресні входи A0–A2.
