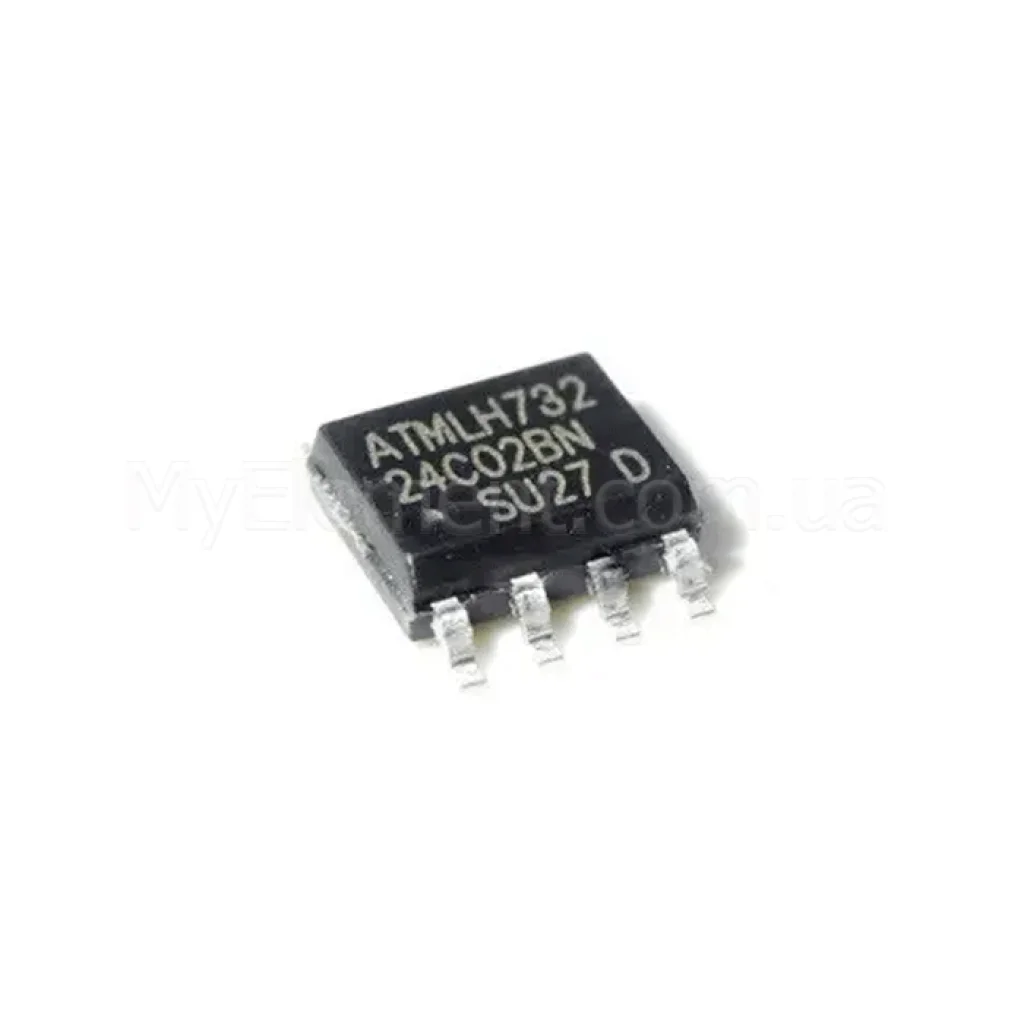

Микросхема AT24C02 SMD корпус SOP8

Name: Микросхема AT24C02 SMD корпус SOP8
Brand: Мій Проект
SKU: 5462
Price: 3.50 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5462

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5462

3.50 грн

Нашли дешевле?

Количество контактов:8

Способ монтажа:SMD

Тип корпуса:SOP-8

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Микросхема AT24C02 SMD корпус SOP8

Код товара: 5462

3.50 грн

Описание

Микросхема AT24C02 SOP-8

Двухпроводная серийная EEPROM на 2 кбит (256 × 8) с интерфейсом I²C, предназначена для низковольтных систем с питанием 1.7–3.6 В и частотой шины до 1 МГц (FM+).

Основные преимущества

Высокие скорости I²C

Поддержка Standard (100 кГц), Fast (400 кГц) и Fast Mode Plus 1 МГц (при VCC 2.5–3.6 В).

Низкое потребление

Активный ток до 1 мА, ток в режиме ожидания до 0.8 мкА для энергоэффективных применений.

Надежность хранения

Ресурс до 1,000,000 циклов записи и сохранение данных до 100 лет.

Гибкая адресация и защита

Линии A0–A2 для адресации до 8 устройств на шине и аппаратный Write-Protect (WP) для блокировки записи.

Ключевые характеристики

Память:	2 кбит, организация 256 × 8
Интерфейс:	Совместимый с I²C (двухпроводной)
Скорость шины:	100 кГц (Standard), 400 кГц (Fast), 1 МГц (FM+, при VCC 2.5–3.6 В)
Напряжение питания (VCC):	1.7–3.6 В
Диапазон температур:	−40…+85 °C
Размер страницы записи:	8 байт
Время цикла записи:	до 5 мс
Ток, активный режим:	до 1 мА (макс.)
Ток, режим ожидания:	до 0.8 мкА (макс.)
ESD защита:	> 4 кВ
Адресация:	A0, A1, A2; до 8 устройств на шине
Корпус:	SOP-8 (SOIC-8)

Детальные технические параметры

Режимы чтения: текущий адрес, случайное и последовательное чтение.
Поддержка Standard/Fast при 1.7–3.6 В и FM+ 1 МГц при 2.5–3.6 В.
Линия WP: при подключении к VCC блокирует запись по всему массиву; при GND — запись разрешена.
Линии A0–A2 и WP имеют внутренние подтяжки к GND; рекомендуется фиксация состояния.
SDA требует внешней подтяжки к VCC (не более 10 кОм); допускается wire‑OR.
Страничная запись с частичными записями; подтверждение завершения — acknowledge polling.
Корпус SOP-8 (SOIC-8) с типовыми выводами: A0, A1, A2, GND, SDA, SCL, WP, VCC.

Примечание: параметры основаны на документации Microchip для AT24C02D. Источник: Microchip Datasheet (PDF).

Основные области применения

Промышленные и коммерческие системы с низким энергопотреблением.
Низковольтные устройства (1.7–3.6 В) с интерфейсом I²C.
Устройства, где требуется надежное небольшое энергонезависимое хранение данных.

Совместимые обозначения и альтернативы

Вариант той же семьи: AT24C01D (1 кбит) с совместимым интерфейсом и логикой; выбор зависит от требуемой емкости.

Вопросы и ответы (FAQ)

Поддерживает ли AT24C02 скорость 1 МГц?

Да, поддерживает Fast Mode Plus 1 МГц при VCC 2.5–3.6 В.

Каков размер страницы и время записи?

Страница 8 байт; самосинхронизирующийся цикл записи — до 5 мс.

Сколько устройств можно подключить к одной I²C-шине?

До 8, используя адресные входы A0–A2.
