ICM-20948 (MCU-20948) дев'ятиосьовий датчик положення (акселерометр гіроскоп магнітометр)

Країна-виробник: Китай Код товару: 1558

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

ICM-20948 (MCU-20948) дев'ятиосьовий датчик положення (акселерометр гіроскоп магнітометр)

В наявності

Код товару: 1558

580.00 грн

Знайшли дешевше?

-Робоча напруга-:1.71 - 3.6 В

-Акселерометр діапазон-:±2g/±4g/±8g/±16g

-Гіроскоп діапазон-:±125/±250/±500/±1000/±2000 dps

-Магнітометр-:±4900 µT

-Розміри-:26.7 х 15.4 мм

-Вага-:3 г

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

ICM-20948 (MCU-20948) дев'ятиосьовий датчик положення (акселерометр гіроскоп магнітометр)

Код товару: 1558

580.00 грн

Опис

🤖 ICM-20948 9-осьовий сенсорний модуль

Високоточний модуль з 16-бітним АЦП, акселерометром, гіроскопом і магнітометром

Загальний опис

ICM-20948 9-осьовий сенсорний модуль – це універсальне рішення для прецизійного вимірювання руху та орієнтації в просторі. Модуль об'єднує в собі 3-осьовий акселерометр, 3-осьовий гіроскоп, 3-осьовий магнітометр з вбудованим 16-бітним аналого-цифровим перетворювачем. Завдяки підтримці протоколів I2C та SPI, модуль легко інтегрується з мікроконтролерами Arduino, Raspberry Pi та іншими платформами розробки. Ідеально підходить для створення систем навігації, стабілізації, моніторингу руху та робототехнічних проектів, де потрібна висока точність вимірювань та надійність.

✅ Технічні переваги:

• 16-бітний АЦП високої точності – забезпечує надзвичайно точні вимірювання з високою роздільною здатністю, що дозволяє отримувати стабільні та надійні дані навіть при незначних змінах положення
• Широкий діапазон живлення – працює від 1.7В до 3.6В, що забезпечує сумісність з різними мікроконтролерами та дозволяє використовувати в портативних пристроях з батарейним живленням
• Подвійна підтримка протоколів зв'язку – модуль підтримує як I2C, так і SPI інтерфейси, що надає гнучкість у виборі способу підключення та дозволяє оптимізувати швидкість передачі даних
• Інтегрований магнетометр – вбудований 3-осьовий магнітометр дозволяє визначати абсолютну орієнтацію відносно магнітного поля Землі, що критично важливо для навігаційних застосувань
•
• Компактний форм-фактор – малі розміри модуля дозволяють легко інтегрувати його в обмежений простір, зберігаючи при цьому всі функціональні можливості та високу точність вимірювань

🔧 Ідеальне рішення для:

Робототехнічні системи

Дрони та квадрокоптери

Системи стабілізації

Навігаційні пристрої

IoT проекти

Носні пристрої

Системи моніторингу руху

Освітні проекти Arduino

💡 Широкі можливості застосування:

Автономні транспортні засоби – модуль забезпечує точне визначення орієнтації та руху транспортного засобу в просторі. Дані акселерометра дозволяють виявляти прискорення та гальмування, гіроскоп надає інформацію про повороти, а магнітометр визначає напрямок руху відносно магнітного поля. Ця комбінація даних критично важлива для систем автопілотування та навігації.
Системи віртуальної та доповненої реальності – високоточні вимірювання орієнтації голови користувача забезпечують плавне та точне відстеження рухів у VR/AR застосуваннях. 16-бітна роздільна здатність гарантує мінімальну затримку та максимальну точність, що критично важливо для комфортного користування.
Промислові системи контролю вібрацій – модуль дозволяє моніторити вібрації промислового обладнання в реальному часі, виявляючи аномальні коливання, які можуть свідчити про несправності.
Спортивна аналітика та фітнес-трекери – точне відстеження рухів спортсменів дозволяє аналізувати техніку виконання вправ, підраховувати кроки, калорії та інші фітнес-показники. Магнітометр забезпечує точне визначення напрямку руху під час бігу або ходьби, а акселерометр та гіроскоп аналізують інтенсивність та характер фізичної активності.
Морська та авіаційна навігація – модуль може використовуватися як резервна або допоміжна система навігації для літальних апаратів та морських суден. Магнітометр функціонує як електронний компас, гіроскоп відстежує кутові переміщення, а акселерометр визначає лінійні прискорення, що разом забезпечує повну картину руху об'єкта в тривимірному просторі.

📦 Детальні технічні характеристики:

Основний чіп: ICM-20948
Кількість осей: 9 осей
АЦП: 16-бітний вбудований перетворювач
Напруга живлення: 1.7В - 3.6В
Рекомендована напруга: 3.3В
Протоколи зв'язку: I2C та SPI
Швидкість I2C: до 400 кГц
Швидкість SPI: до 7 МГц
Сенсори:
- 3-осьовий акселерометр (лінійне прискорення)
- 3-осьовий гіроскоп (кутова швидкість)
- 3-осьовий магнетометр (магнітне поле)
Роздільна здатність даних: 16 біт для всіх сенсорів
Діапазон температур: -40°C до +85°C

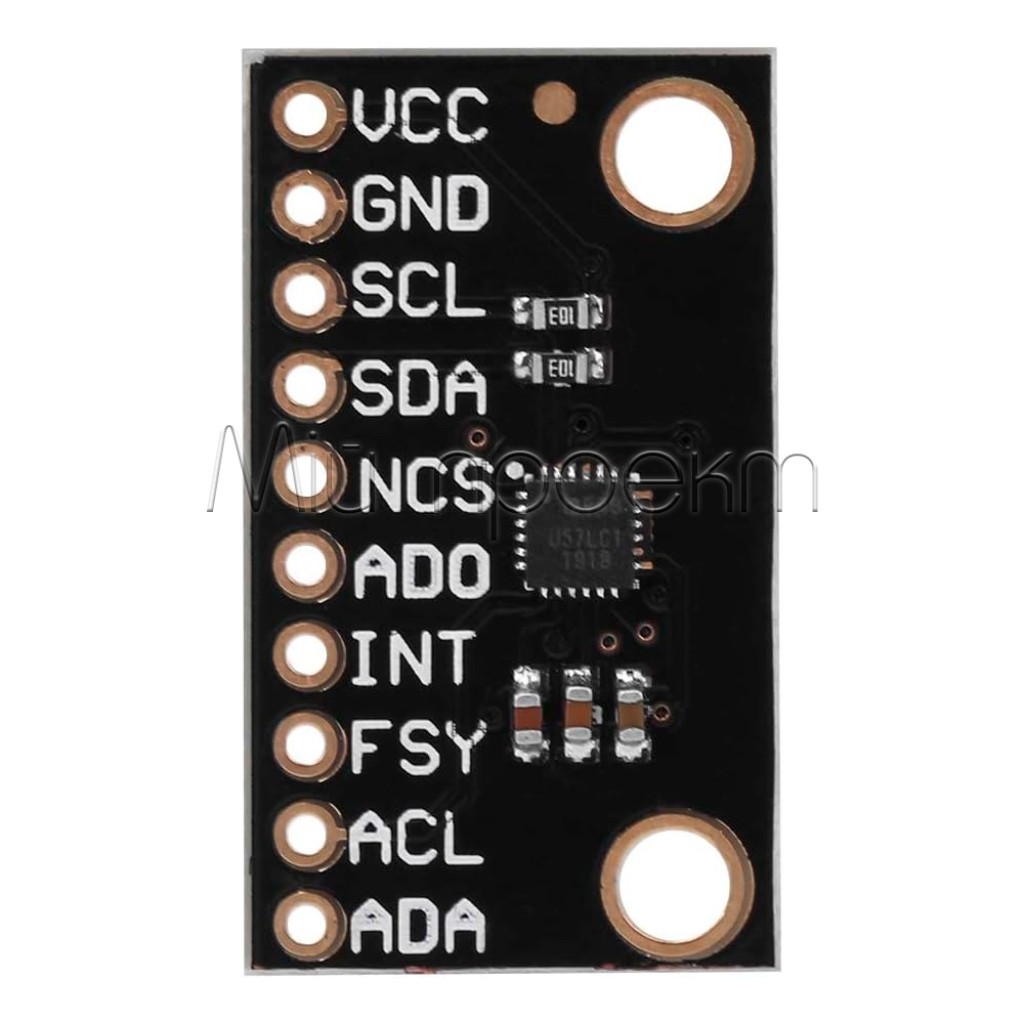

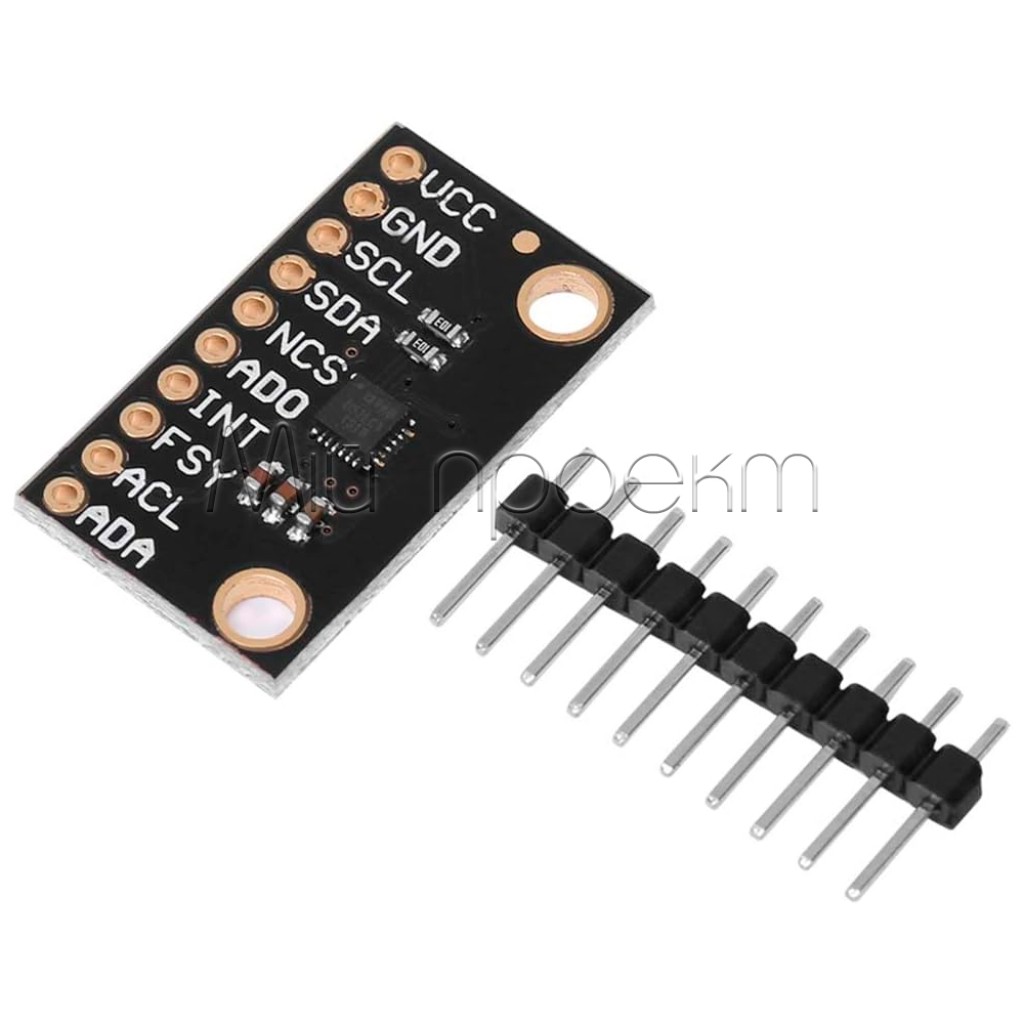

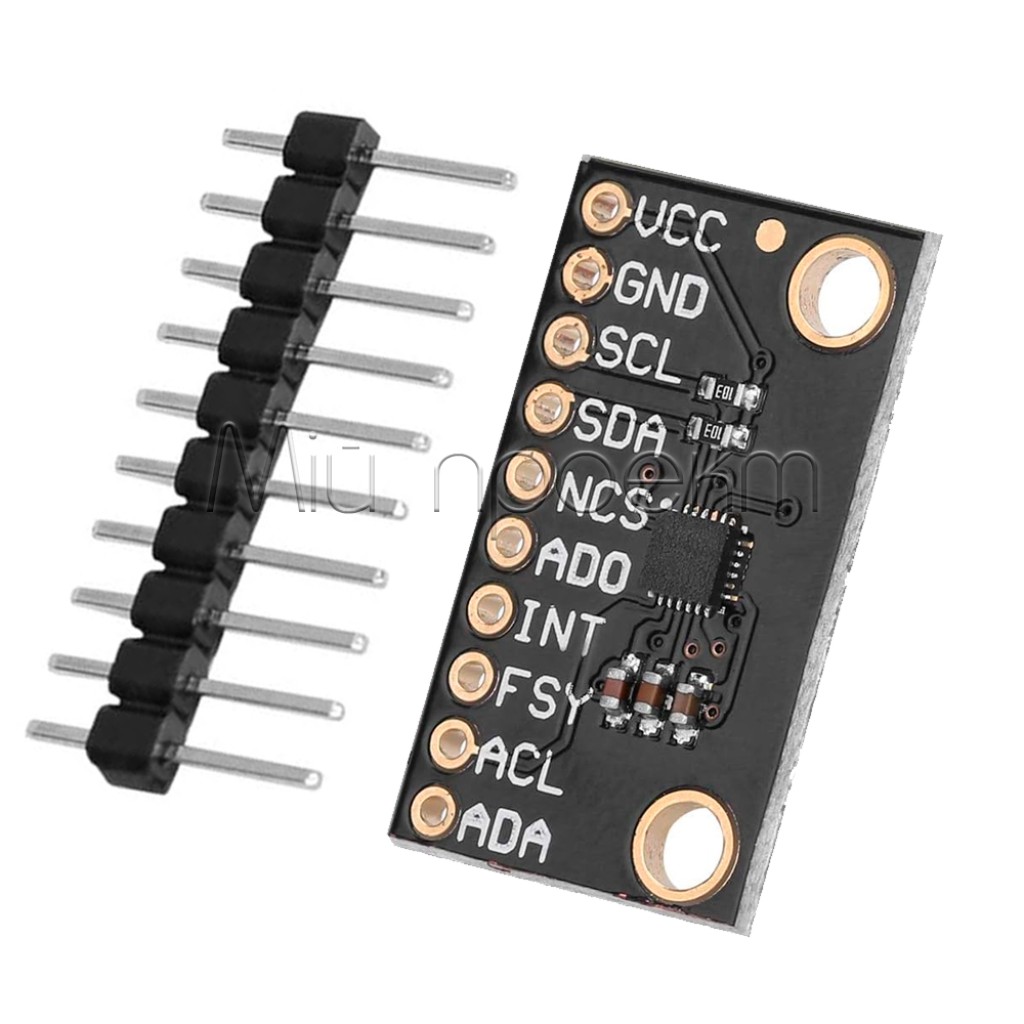

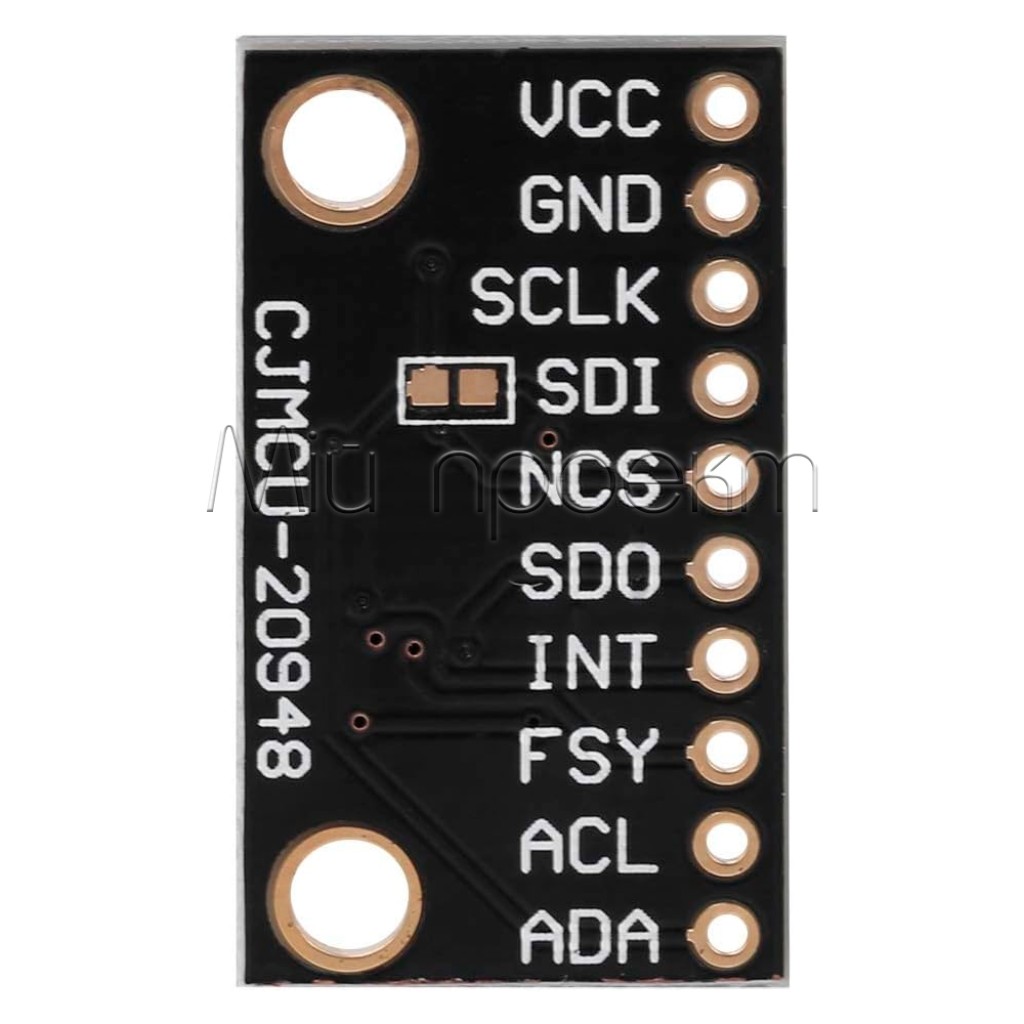

Пін-аут модуля:
- VCC - живлення (3.3В)
- GND - земля
- SCL - тактовий сигнал I2C
- SDA - дані I2C
- INT - переривання
- NCS - вибір чіпа для SPI
- ADO - вибір адреси I2C
- FSY - синхронізація кадрів

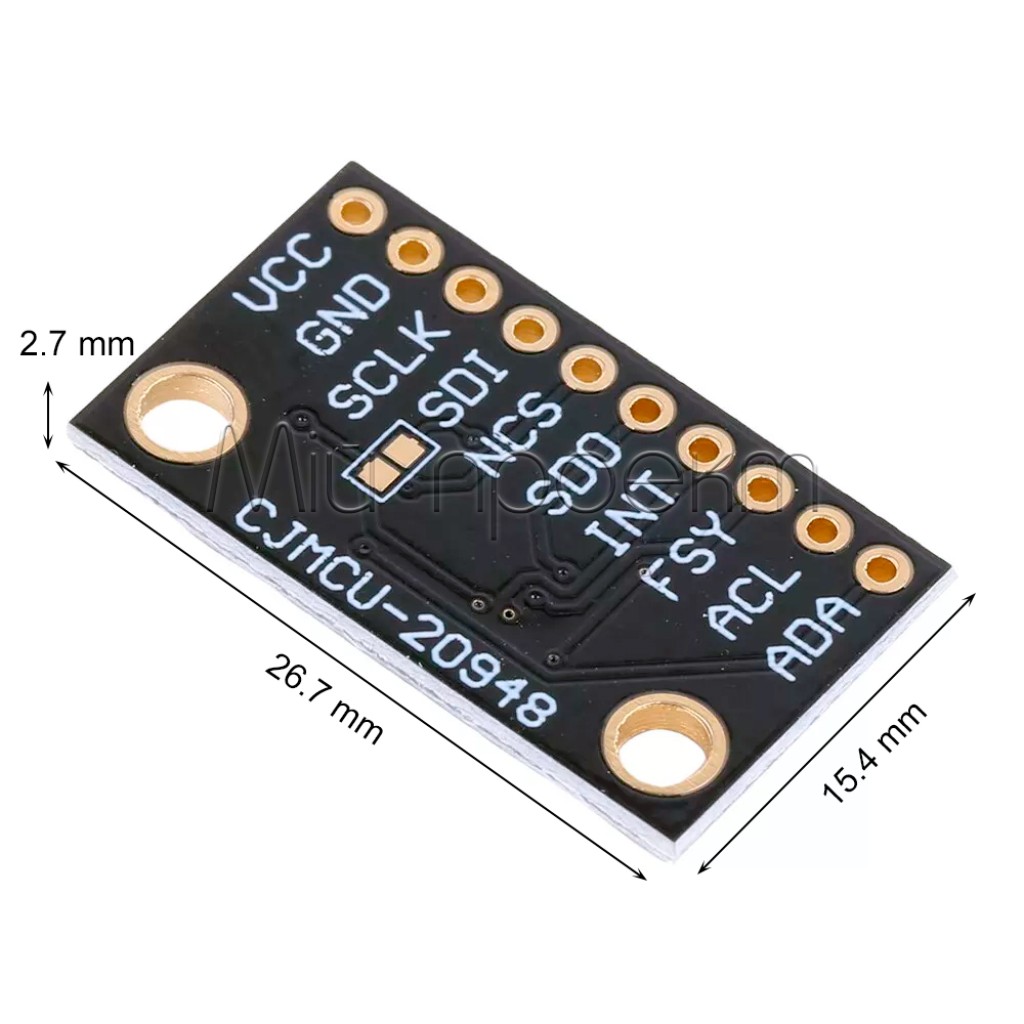

Розміри модуля: 26.7 х 15.4 мм
Монтаж: Отвори для кріплення
Сумісність: Arduino, Raspberry Pi, ESP32, STM32

⚠️ Важливі аспекти використання:

Калібрування магнетометра – для отримання точних показань компаса необхідно провести калібрування магнітометра в середовищі експлуатації. Магнітні поля від металевих об'єктів, електронних пристроїв та силових ліній можуть впливати на точність вимірювань. Рекомендується проводити калібрування в декількох точках з різною орієнтацією модуля.
Захист від вібрацій – при використанні в умовах сильних вібрацій (наприклад, на дронах або в автомобілях) рекомендується встановлювати модуль на амортизуючу підставку або використовувати програмну фільтрацію високочастотних завад для отримання стабільних показань.
Живлення та заземлення – забезпечте стабільне живлення модуля без пульсацій та шумів. Використовуйте якісні конденсатори для фільтрації живлення та правильно організуйте заземлення. Нестабільне живлення може призвести до некоректних показань та нестабільної роботи сенсорів.
Інтерфейс підключення – при виборі між I2C та SPI враховуйте швидкість передачі даних та кількість підключених пристроїв. SPI забезпечує вищу швидкість передачі, але потребує більше контактів. I2C простіший у підключенні, але має обмежену швидкість та може конфліктувати з іншими пристроями на шині.

ICM-20948 9-осьовий сенсорний модуль – це професійне рішення для точного визначення руху та орієнтації в просторі. Завдяки високій точності 16-бітного АЦП та підтримці популярних протоколів зв'язку, цей модуль стане ідеальним компонентом для ваших проектів в області робототехніки, навігації та IoT. Інвестуйте в якість та надійність ваших рішень.

#ICM20948 #9AxisSensor #Arduino #Гіроскоп #Акселерометр #Магнетометр #I2C #SPI

Характеристики

-Основні-

-Робоча напруга-

1.71 - 3.6 В

-Акселерометр діапазон-

±2g/±4g/±8g/±16g

-Гіроскоп діапазон-

±125/±250/±500/±1000/±2000 dps

-Магнітометр-

±4900 µT

-Додаткові-

-Розміри-

26.7 х 15.4 мм

-Вага-

3 г
