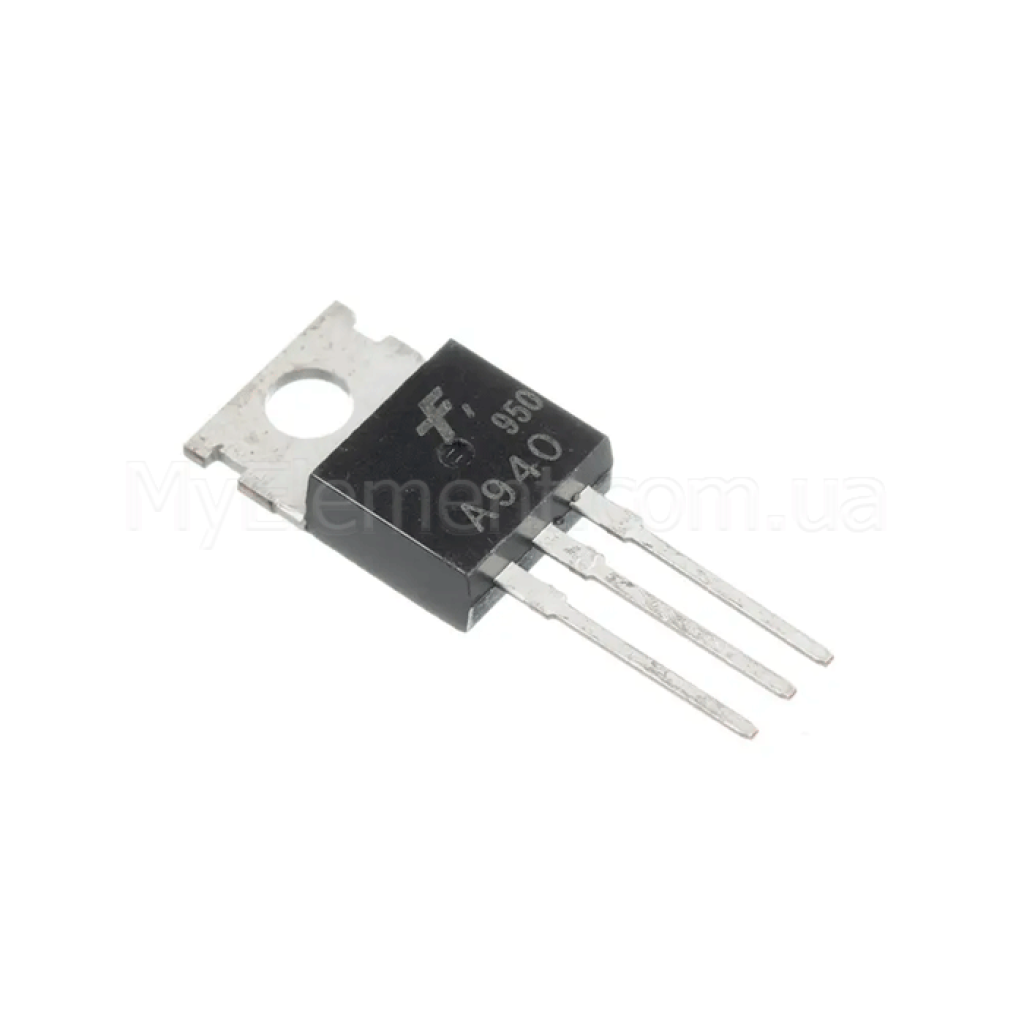

Транзистор PNP середньої потужності A940 2SA940 корпус TO-220

Name: Транзистор PNP середньої потужності A940 2SA940 корпус TO-220
Brand: Мій Проект
SKU: 5541
Price: 10.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5541

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Транзистор PNP середньої потужності A940 2SA940 корпус TO-220

В наявності

Код товару: 5541

10.00 грн

Знайшли дешевше?

Максимальна напруга:150 V

Максимальний струм:1.5 А

Полярність:PNP

Тип корпусу:TO-220

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Транзистор PNP середньої потужності A940 2SA940 корпус TO-220

Код товару: 5541

10.00 грн

Опис

Транзистор PNP середньої потужності 2SA940 (A940) TO-220

PNP біполярний транзистор у корпусі TO-220 для загальнопромислових підсилювальних та вертикальних вихідних застосувань, з напругою колектор-емітер 150 В та струмом до 1.5 А.

Основні переваги

Висока напруга VCEO 150 В

Стійкість до підвищених напруг у силових та телевізійних вертикальних каскадах.

Достатній запас по струму

Безперервний колекторний струм 1.5 А та піковий до 3.0 А для імпульсних режимів.

Теплова ефективність

Розсіювана потужність 25 Вт (Tc=25°C) та низький Rθjc 5 °C/Вт при встановленні на радіатор.

Комплементарна пара

Сумісний у підсилювальних плечах із NPN транзистором 2SC2073.

Ключові характеристики

Полярність:	PNP
Корпус:	TO-220
VCEO (мін.):	150 В
VCBO (мін.):	150 В
VEBO (мін.):	5.0 В
IC (безперервний):	1.5 А
ICM (піковий):	3.0 А
IB (макс.):	0.5 А
PD @Tc=25°C:	25 Вт
Rθjc (макс.):	5.0 °C/Вт
Діапазон температур переходу:	-55…+150 °C
hFE @IC=0.5 А, VCE=10 В:	40–140
fT @IC=0.5 А, VCE=10 В:	4.0 МГц

Детальні технічні параметри

VCE(sat) (макс.) 1.5 В при IC=0.5 А, IB=50 мА.
VBE(on) 0.65…0.85 В при IC=0.5 А та VCE=5.0 В.
ICBO (макс.) 10 мкА при VCB=120 В; IEBO (макс.) 10 мкА при VEB=5.0 В.
Дератація потужності: 0.2 Вт/°C понад Tc=25°C.
Комплементарний транзистор: 2SC2073 (NPN).
Розводка виводів (вид з боку виводів): 1 — Base, 2 — Collector, 3 — Emitter; корпус/пластина — Collector.
Графіки: Ic–VCE, SOA для одиночного імпульсу при Tc=25°C, залежності VCE(sat) та hFE від струму колектора.

Примітка: параметри базуються на документації Mospec для 2SA940. Джерело: Mospec Datasheet (PDF).

Основні сфери застосування

Потужні підсилювачі (загального призначення).
Вертикальні вихідні каскади телевізорів/відхиляючі каскади.
Комутаційні каскади та лінійні регулятори в межах паспортних даних.

Сумісні позначення та альтернативи

Комплементарна пара для цього PNP — NPN 2SC2073. Виробник не наводить інших альтернатив; для заміни добирайте компоненти з параметрами не гіршими за VCEO=150 В, IC=1.5 А, PD=25 Вт, hFE=40–140 у корпусі TO‑220.

Питання-відповіді (FAQ)

Як правильно підключити виводи 2SA940?

Згідно з даташитом: 1 — Base, 2 — Collector, 3 — Emitter; корпус/радіатор електрично з’єднаний із колектором.

Чи потрібен радіатор для цього транзистора?

Так, для значних струмів/потужностей необхідний радіатор: PD до 25 Вт при Tc=25°C і Rθjc 5 °C/Вт; дотримуйтесь дератації 0.2 Вт/°C понад 25°C та орієнтуйтесь на SOA.

Яке підсилення струму очікувати?

DC hFE становить 40–140 при IC=0.5 А та VCE=10 В.
