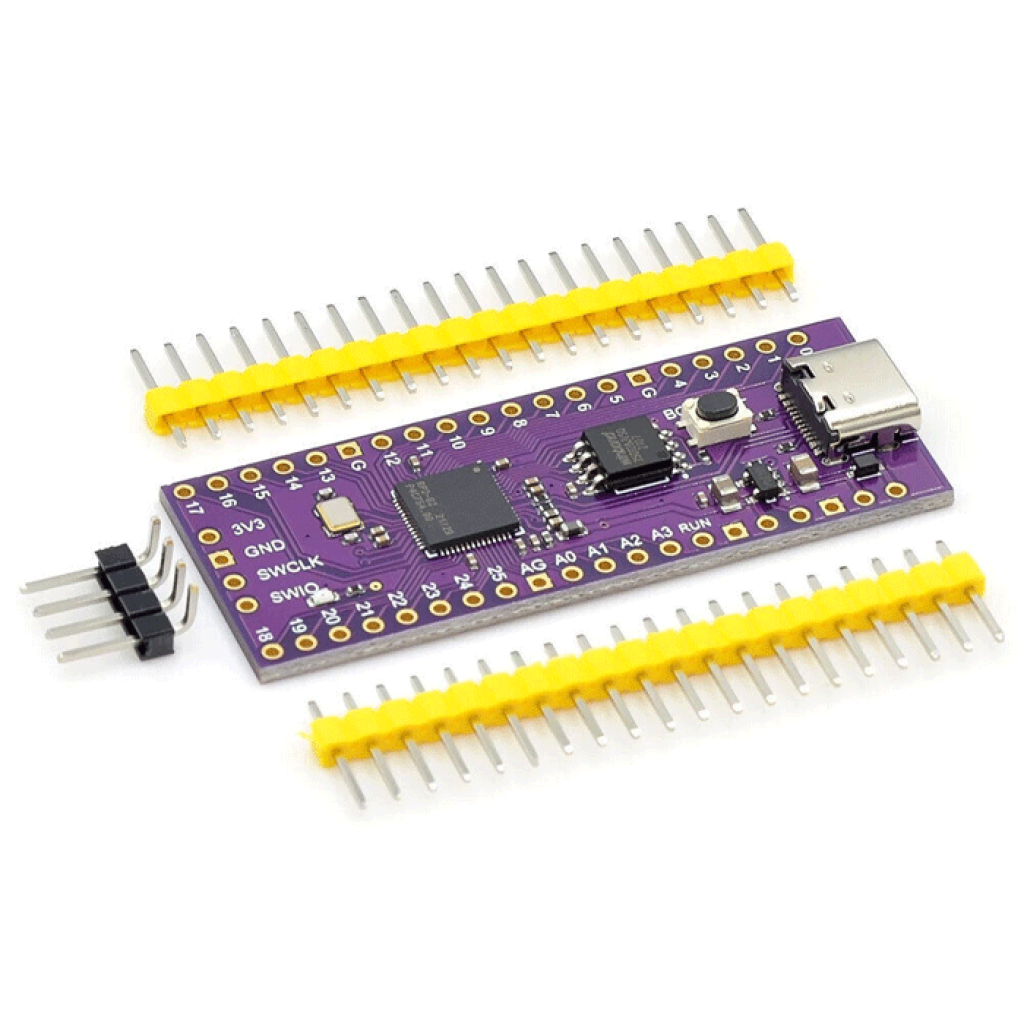

Кратко об Ultimate Pico RP2040 16MB
Ultimate Pico RP2040 — плата разработчика с 16 МБ Flash и разъёмом USB-C для программирования, учебных макетов, робототехники и локальной автоматизации. Плата выполняет программу пользователя и обменивается данными с подключённой периферией; перед монтажом нужно сверить распиновку именно Ultimate Pico, а не автоматически переносить схему со стандартной Pico.

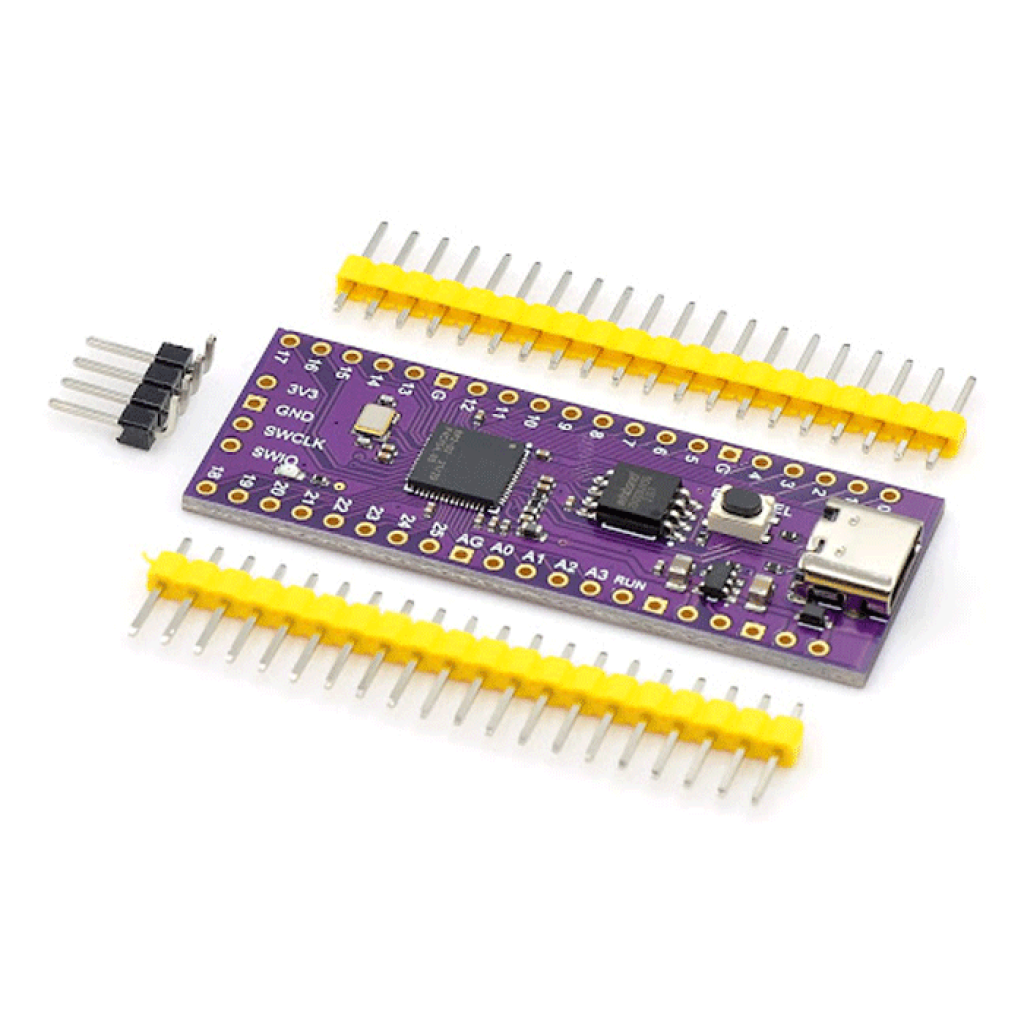

Ключевые характеристики
- Микроконтроллер
- RP2040, два ядра Arm Cortex-M0+, частота до 133 МГц
- Оперативная память
- 264 КБ SRAM
- Flash на плате
- 16 МБ
- USB
- USB 1.1, разъём Type-C для питания и программирования
- Контакты
- 40 контактов; контакты питания и земли не являются GPIO
- Цифровые интерфейсы RP2040
- 2 × UART, 2 × I²C, 2 × SPI, 16 каналов ШИМ
- PIO микроконтроллера
- 8 программируемых автоматов состояний для специализированного ввода/вывода[1]
- Размеры платы
- 51 × 21 мм
- Рабочая температура
- −20…+80 °C
- Программирование
- MicroPython, CircuitPython, C/C++; Arduino IDE с соответствующим пакетом поддержки RP2040
Подробное описание и особенности
Flash и SRAM выполняют разные задачи
Flash предназначена для прошивки и данных, которые должны сохраняться после отключения питания. SRAM используется во время выполнения программы: для переменных, буферов и рабочих структур. Большой объём Flash не увеличивает оперативную память и сам по себе не ускоряет вычисления.
Для сценариев со скриптами, конфигурациями или ресурсами выбирайте прошивку с поддержкой нужного объёма Flash. Доступное место для файлов зависит от прошивки и её распределения памяти: все 16 МБ не следует считать гарантированно свободным файловым хранилищем.
Периферия и программируемый ввод/вывод
UART, I²C и SPI позволяют обмениваться данными с датчиками, дисплеями и другими контроллерами. Функции интерфейсов нужно назначать на подходящие выводы и согласовывать с номерами GPIO в программе. Количество аппаратных интерфейсов не означает, что каждый из них имеет отдельный независимый набор контактов.
Программируемые автоматы PIO микроконтроллера позволяют реализовывать специализированные протоколы ввода/вывода.[1] Для такой задачи нужна соответствующая программа PIO и совместимое электрическое подключение; готовая поддержка произвольного устройства не возникает лишь благодаря наличию PIO.
Выбор среды разработки
MicroPython и CircuitPython удобны для работы со скриптами, а C/C++ — для проектов с собственной логикой обработки данных и управления периферией. Для Arduino IDE нужен пакет поддержки RP2040. Прошивку и настройки Flash выбирайте под Ultimate Pico; библиотеки с привязкой к другому контроллеру или распиновке могут потребовать адаптации.
Подойдёт / не подойдёт
Подойдёт
- Для обучения программированию RP2040 и работы с цифровой периферией.
- Для контроллера с локальными настройками, скриптами и ресурсами во Flash.
- Для управления робототехническим макетом через отдельные драйверы нагрузки.
Не подойдёт
- Как гарантированная замена стандартной Pico без проверки каждого контакта и механической посадки.
- Для проекта, который рассчитывает на 16 МБ оперативной памяти.
- Как готовое сетевое IoT-устройство без дополнительного сетевого оборудования. Если нужны Wi-Fi и Bluetooth LE на самой плате, рассмотрите ESP32-C3 SuperMini; это другая платформа с другой распиновкой и прошивками.
Примеры применения
- Локальный контроллер датчиков. Считывайте показания совместимых I²C- или SPI-модулей, обрабатывайте их в программе и сохраняйте настройки во Flash. Напряжения питания и сигналов каждого модуля нужно согласовать до подключения.
- Робототехнический макет. Используйте ШИМ для управляющих сигналов драйверу или сервоприводу. Питание исполнительных механизмов организуйте отдельной рассчитанной цепью, а не через GPIO.
- Учебный стенд. Подключайте кнопки и индикаторы через необходимые резисторы, проверяйте реакцию программы на входы и постепенно добавляйте периферию, контролируя назначение контактов.
Подключение и первый запуск
Начните с USB
Отсоедините внешнюю периферию и питание через контакты. Подключите плату к компьютеру кабелем USB-C с передачей данных.
Войдите в загрузчик
Для загрузки прошивки удерживайте BOOTSEL во время подключения к ПК, после чего отпустите кнопку. Перенесите совместимый файл UF2 на USB-накопитель загрузчика.
Проверьте минимальную программу
Выберите среду для RP2040 и запустите простой пример без внешних модулей. Перед использованием всей Flash проверьте настройки её объёма в выбранной прошивке.
Добавляйте периферию поэтапно
Обесточьте схему, сверьте GPIO, землю, питание и сигнальные уровни. Подключите один модуль и проверьте его отдельно, прежде чем расширять схему.
Провода для прототипирования
Для временных сигнальных соединений выбирайте отдельные провода Dupont нужного типа или комплект из 65 перемычек «папа–папа». Тип концов должен соответствовать установленным контактам: штыри соединяют с гнёздами; для платы без припаянных разъёмов сначала нужен соответствующий монтаж.
Ограничения и безопасность
Не путайте питание и сигналы
Для первого запуска используйте питание через USB-C. Не подавайте напряжение на произвольный контакт и не совмещайте USB с внешним источником без проверенной схемы питания этой платы. Допустимое напряжение входа питания не определяет допустимое напряжение GPIO; перед подключением сигналов проверьте их уровни.
Отделяйте силовую нагрузку
Не питайте двигатели, катушки реле или мощные индикаторы непосредственно от GPIO. Применяйте соответствующий драйвер и источник питания, проверяйте полярность и отсутствие короткого замыкания до запуска.

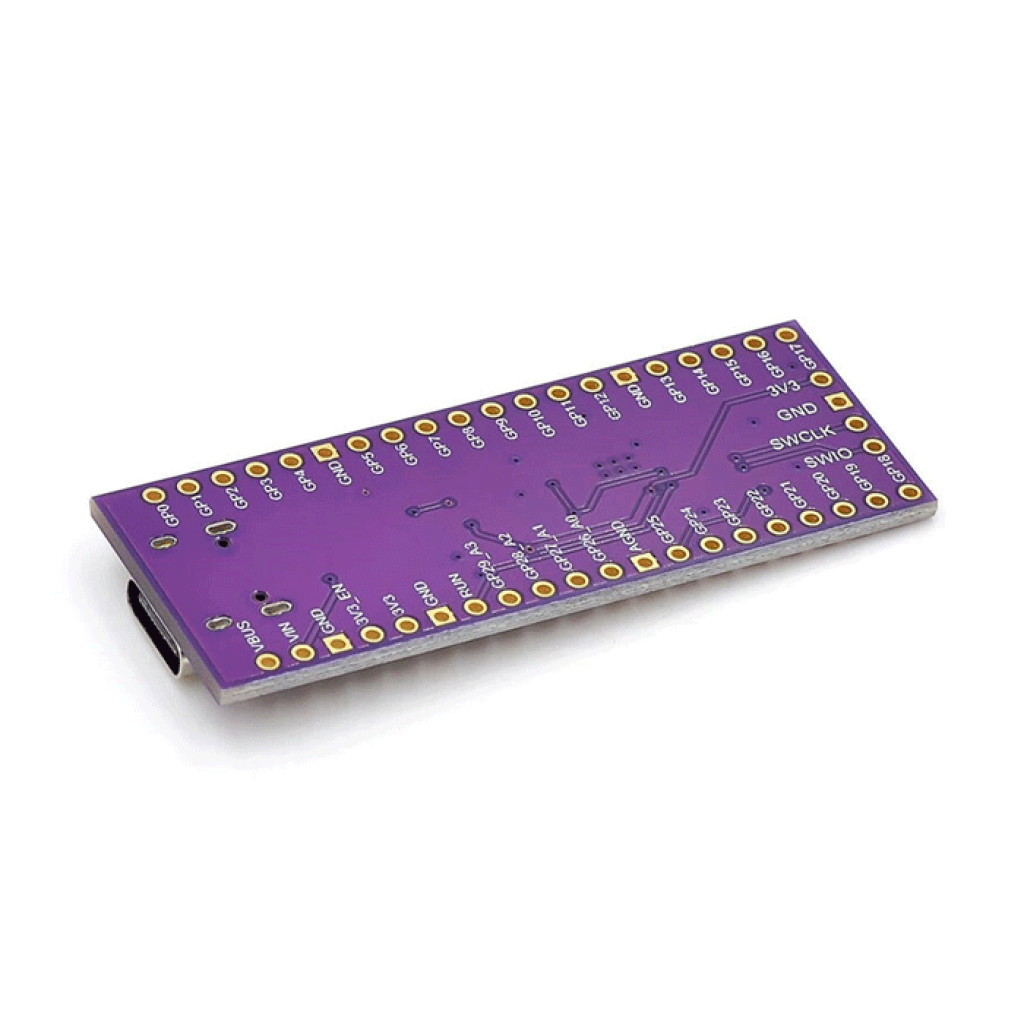

Проверяйте посадку и распиновку
Одинаковые габариты или 40 контактов не гарантируют совместимость с платой расширения для Raspberry Pi Pico. Перед установкой сверьте назначение всех контактов, положение разъёма USB и доступное пространство в корпусе.
FAQ
Означают ли 16 МБ Flash такой же объём RAM?
Ultimate Pico имеет 16 МБ Flash для прошивки и данных и 264 КБ SRAM для выполнения программы. Flash не заменяет оперативную память.
Почему прошивка не использует весь объём Flash?
Доступный объём определяется также конфигурацией прошивки и распределением памяти. Проверьте поддержку Flash 16 МБ и настройки файловой системы; сам объём установленной памяти не гарантирует всё пространство для файлов.
Можно ли скопировать подключение с обычной Pico?
Схему для Pico нужно сверить с контактами Ultimate Pico. Не подключайте периферию только по физическому положению вывода: проверьте его обозначение и номер GPIO в программе.
Что проверить, если ПК не видит плату?
Проверьте кабель с линиями данных и другой USB-порт, отсоедините внешние модули и повторите подключение с удержанием BOOTSEL. Наличие питания само по себе не означает, что кабель передаёт данные.
Документы и источники
- Raspberry Pi — RP2040 Tech Specs: характеристики микроконтроллера, цифровые интерфейсы и 8 автоматов состояний PIO; не схема подключения готовой платы Ultimate Pico.
