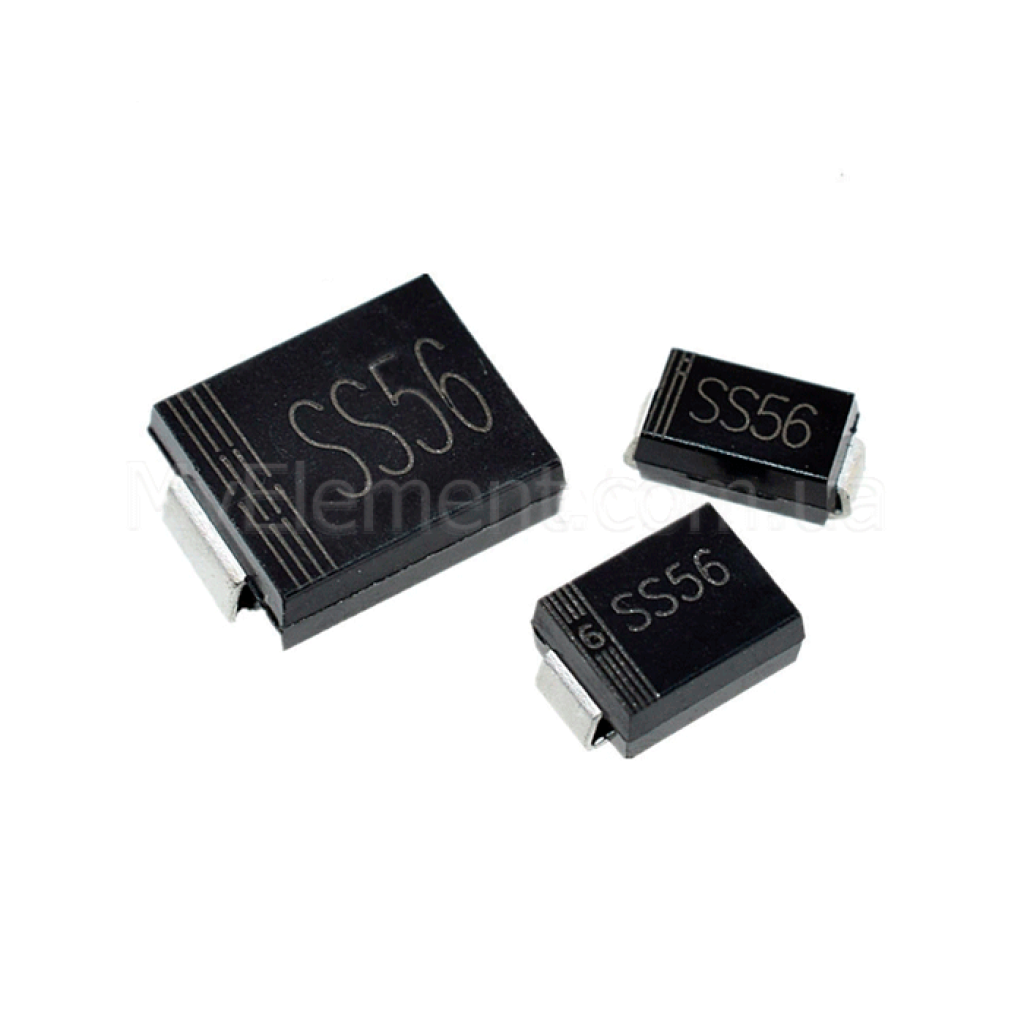

Диод Шоттки SS56 корпус SMA (DO-214) (5A 60V)

Страна-производитель: Китай Код товара: 5430
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Диод Шоттки SS56 корпус SMA (DO-214) (5A 60V)
Есть в наличии
Код товара: 5430
3.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:60 V
Максимальный ток:5 А
Рабочая температура:-55°C ... +155°C
Тип корпуса:SMA
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Диод Шоттки SS56 корпус SMA (DO-214) (5A 60V)
Код товара: 5430
3.00 грн
Описание

Диод Шоттки SS56 SMA (DO-214AC)

Однопереходный SMD-выпрямитель Шоттки на 5 A и 60 V в низкопрофильном корпусе SMA для высокоэффективного преобразования и защиты полярности.

Основные преимущества

Низкое падение напряжения

Типичное VF около 0.70 V при 5 A снижает потери и нагрев.

Высокая импульсная стойкость

Устойчив к кратковременным пикам тока (IFSM 125 A, 8.3 мс).

Низкое тепловое сопротивление

Ориентировочный RθJA 50 °C/Вт способствует лучшему теплоотводу в компактном SMA.

Быстродействие Шоттки

Большинство носителей обеспечивает быструю коммутацию и эффективную работу на высоких частотах.

Ключевые характеристики

Тип:Диод Шоттки (выпрямитель, один переход)
Корпус:SMA (DO-214AC), SMD
Максимальное обратное напряжение (VRRM):60 V
RMS-напряжение (VRMS):42 V
Средний выпрямленный ток (IF(AV)):5 A
Пиковый импульсный ток (IFSM, 8.3 мс):125 A
Падение напряжения VF @ IF=5 A:0.70 V
Емкость перехода (CJ):200 pF
Тепловое сопротивление (RθJA):50 °C/Вт
Диапазон температур перехода (TJ):-50…+125 °C
Соответствие:RoHS III
Производитель (документация):MDD Diodes

Детальные технические параметры

  • Корпус SMA (DO-214AC), 2 вывода; поверхностный монтаж (SMD).
  • VRRM 60 V; VRMS 42 V; средний выпрямленный ток IF(AV) 5 A.
  • Импульсный ток IFSM 125 A (8.3 мс, полупериод, метод JEDEC).
  • Падение напряжения VF ≈ 0.70 V при IF=5 A.
  • Емкость перехода CJ ≈ 200 pF.
  • Ориентировочное тепловое сопротивление RθJA ≈ 50 °C/Вт.
  • Диапазон температур перехода TJ: от -50 °C до +125 °C.
  • Серия SMA; предназначен для высокоэффективного выпрямления в компактных системах.
Примечание: параметры основаны на документации MDD Diodes для SS56. Источник: MDD Diodes Datasheet (PDF).

Основные области применения

  • Выпрямление в низковольтных преобразователях и источниках питания.
  • Свободноходовые диоды в индуктивных нагрузках.
  • Защита от переполюсовки в DC-цепях.

Совместимые обозначения и альтернативы

Аналогичные диоды Шоттки 5 A/60 V в корпусе SMA: LGE SS56 (SMA), UMW SS56 (SMA), MDD SL56A (SMA). Проверяйте соответствие параметров в конкретном даташите.

Вопросы-ответы (FAQ)

Чем SS56 отличается от обычных кремниевых выпрямителей?

Диод Шоттки имеет меньшее падение напряжения (около 0.70 V при 5 A), что повышает КПД и снижает нагрев по сравнению с обычными выпрямителями.

Подходит ли SS56 для импульсных источников питания?

Да, благодаря быстродействию Шоттки и высокой импульсной стойкости (IFSM 125 A) SS56 хорошо работает в высокочастотных преобразователях.

Какой рабочий температурный диапазон в корпусе SMA?

По даташиту MDD: температура перехода TJ от -50 °C до +125 °C.
