Кратко о наборе термоусадок 328 шт.
Набор содержит 328 готовых отрезков полиолефиновой термоусадочной трубки для изоляции, защиты и цветовой маркировки проводов. Восемь диаметров от 1 до 14 мм позволяют подобрать трубку для тонких проводников, паяных соединений, клемм и кабельных жгутов.
Ключевые характеристики
- Количество
- 328 трубок
- Диаметры до усадки
- 1, 2, 3, 4, 6, 8, 10 и 14 мм
- Коэффициент усадки
- 2:1
- Материал
- полиолефин
- Длина отрезков
- 40 и 80 мм
- Цвета
- чёрный, красный, синий, жёлтый и зелёный
- Рабочая температура после монтажа
- от −55 до +125 °C
- Соответствие
- UL 224, RoHS
Подробное описание и особенности
Как работает усадка 2:1
Трубку надевают на провод или место соединения до окончательного монтажа, а затем равномерно нагревают. Полиолефин сжимается вокруг основания, закрывает оголённые участки и обеспечивает дополнительную защиту от истирания и случайного контакта.
Термоусадка сама по себе не создаёт электрическое или механическое соединение. Проводники необходимо предварительно спаять, обжать или соединить подходящей клеммой, а трубку использовать для изоляции и внешней защиты готового узла.
Как подобрать диаметр
До нагревания трубка должна свободно проходить через самую широкую часть соединения, а после усадки — плотно охватывать рабочий участок с запасом, не достигая предельного диаметра полного сжатия.[1] При выборе учитывайте не только провод, но и ширину припоя, клеммы, разъёма или места перехода между разными диаметрами.
Диапазон от −55 до +125 °C относится к эксплуатации трубки после монтажа. Это не настройка термофена: тепло следует подавать постепенно, пока трубка равномерно не облегает основание без пузырей, обугливания или трещин.
Цветовая маркировка
Пять цветов помогают различать линии питания, сигнальные провода или группы кабелей. Цветовую схему следует определить до монтажа и использовать последовательно; цвет трубки не заменяет обязательную маркировку и требования конкретного электромонтажа.

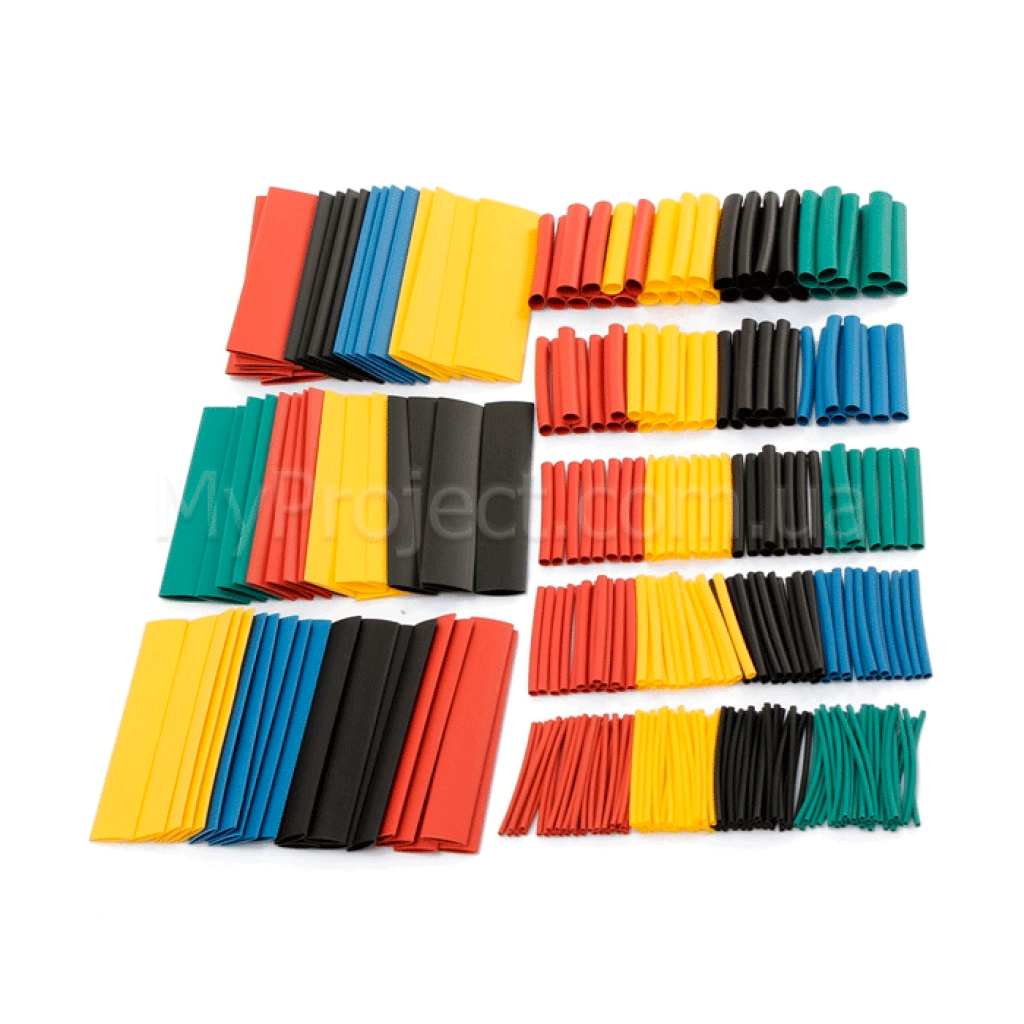

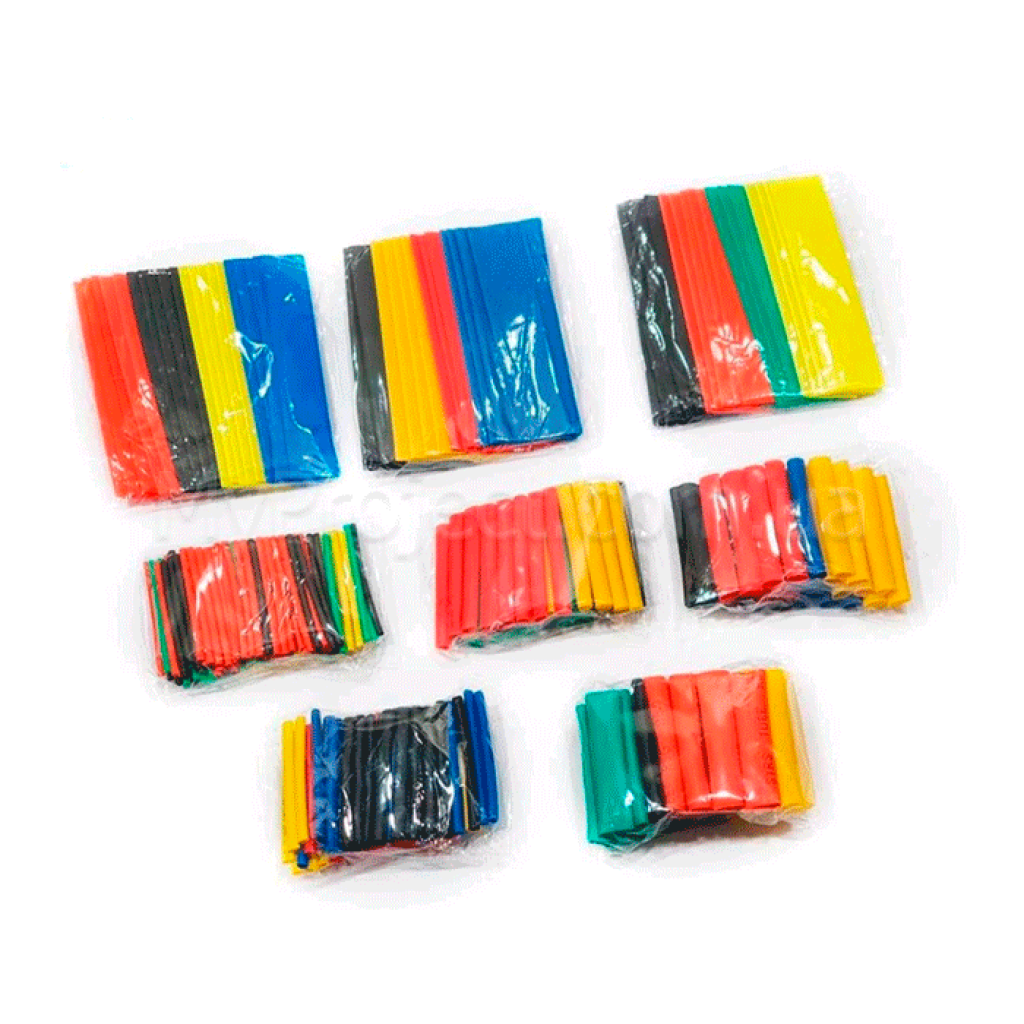

Состав набора
| Количество | Диаметр до усадки | Диаметр после усадки | Длина |
|---|---|---|---|
| 120 шт. | 1 мм | 0,5 мм | 40 мм |
| 60 шт. | 2 мм | 1 мм | 40 мм |
| 32 шт. | 3 мм | 1,5 мм | 40 мм |
| 32 шт. | 4 мм | 2 мм | 40 мм |
| 32 шт. | 6 мм | 3 мм | 40 мм |
| 20 шт. | 8 мм | 4 мм | 80 мм |
| 16 шт. | 10 мм | 5 мм | 80 мм |
| 16 шт. | 14 мм | 7 мм | 80 мм |
Цвета представлены в наборе в ассортименте; наличие каждого цвета для каждого диаметра не предусмотрено.
Подойдёт / не подойдёт
Подойдёт
- для изоляции паяных и клеммных соединений соответствующего диаметра;
- для защиты проводников в DIY-электронике, робототехнике и FPV-проектах;
- для цветовой маркировки кабелей и группирования тонких проводов;
- для локальной защиты низковольтной автомобильной проводки в сухих или дополнительно защищённых местах.
Не подойдёт
- для гарантированно герметичных соединений без подтверждённого клеевого слоя и требуемого класса водозащиты;
- для деталей, через которые невозможно протянуть трубку до сборки;
- для участков, где требуется цельная длинная трубка вместо заготовок 40 или 80 мм — для малых диаметров можно выбрать термоусадочную трубку длиной 1 м;
- для ремонта, при котором трубка должна заменить пайку, обжим, клемму или сертифицированное восстановление изоляции.
Примеры применения
DIY-электроника
Изоляция паяных выводов, проводов питания, контактов модулей и мест перехода между проводом и разъёмом.
Робототехника и FPV
Защита локальных соединений от случайного контакта и упорядочивание проводки внутри корпуса или рамы.
Цветовая маркировка
Обозначение функциональных групп в кабельном жгуте, макете или ремонтируемом электронном устройстве.
Монтаж
Подберите диаметр
Убедитесь, что трубка проходит через самую широкую часть соединения и сможет плотно обжать основной участок после нагревания.
Наденьте трубку заранее
Сдвиньте отрезок в сторону от места пайки или обжима, выполните соединение, а затем установите трубку так, чтобы она перекрывала изоляцию с обеих сторон.
Нагревайте равномерно
Используйте термофен и перемещайте поток горячего воздуха вдоль трубки и вокруг неё. Открытое пламя не рекомендуется из-за риска локального перегрева.[2]
Охладите и проверьте
Прекратите нагревание после равномерной посадки. Дайте узлу остыть и убедитесь в отсутствии трещин, обугливания, оголённых краёв или смещения трубки.
Ограничения и безопасность
Работайте при отключённом питании
Устанавливайте трубку только на обесточенной цепи. Термофен, нагретые детали и сама трубка могут вызвать ожог; не прикасайтесь к узлу до его остывания.
Не рассчитывайте на автоматическую герметизацию
Для постоянного контакта с влагой используйте решения с подтверждённым клеевым слоем и требуемым классом защиты. Плотная посадка трубки сама по себе не подтверждает водонепроницаемость.
Избегайте перегрева и острых краёв
Чрезмерное нагревание, заусенцы и острые выступы могут повредить или расколоть трубку. Очистите соединение, удалите острые края и подавайте тепло плавно и равномерно.[2]
FAQ
Как выбрать диаметр термоусадки?
Измерьте самую широкую часть, через которую нужно протянуть трубку, и диаметр рабочего участка. Исходный диаметр должен быть больше первого значения, а после усадки трубка должна плотно охватывать второй участок без работы на предельном сжатии.
Можно ли усаживать трубку зажигалкой?
Для контролируемого и равномерного нагревания используйте термофен. Пламя легко перегревает отдельный участок, оставляет копоть или повреждает трубку и изоляцию провода.
Создаёт ли термоусадка электрическое соединение?
Нет. Сначала проводники необходимо надёжно спаять, обжать или соединить подходящей клеммой; трубка выполняет изоляционную и защитную функцию.
Подходит ли набор для влажных мест?
Для влажных мест требуется трубка или муфта с подтверждённым герметизирующим слоем и соответствующим классом защиты. Этот набор не следует считать водонепроницаемым только из-за плотной усадки.
Документы и источники
- TE Connectivity, Your Guide to Selecting the Correct Size, 2022 — подбор диаметра и учёт изменения длины.
- TE Connectivity, Heat Shrink Tubing Attribute Guide, 2023 — равномерное нагревание, риски перегрева, острых краёв и требования к герметизации.
