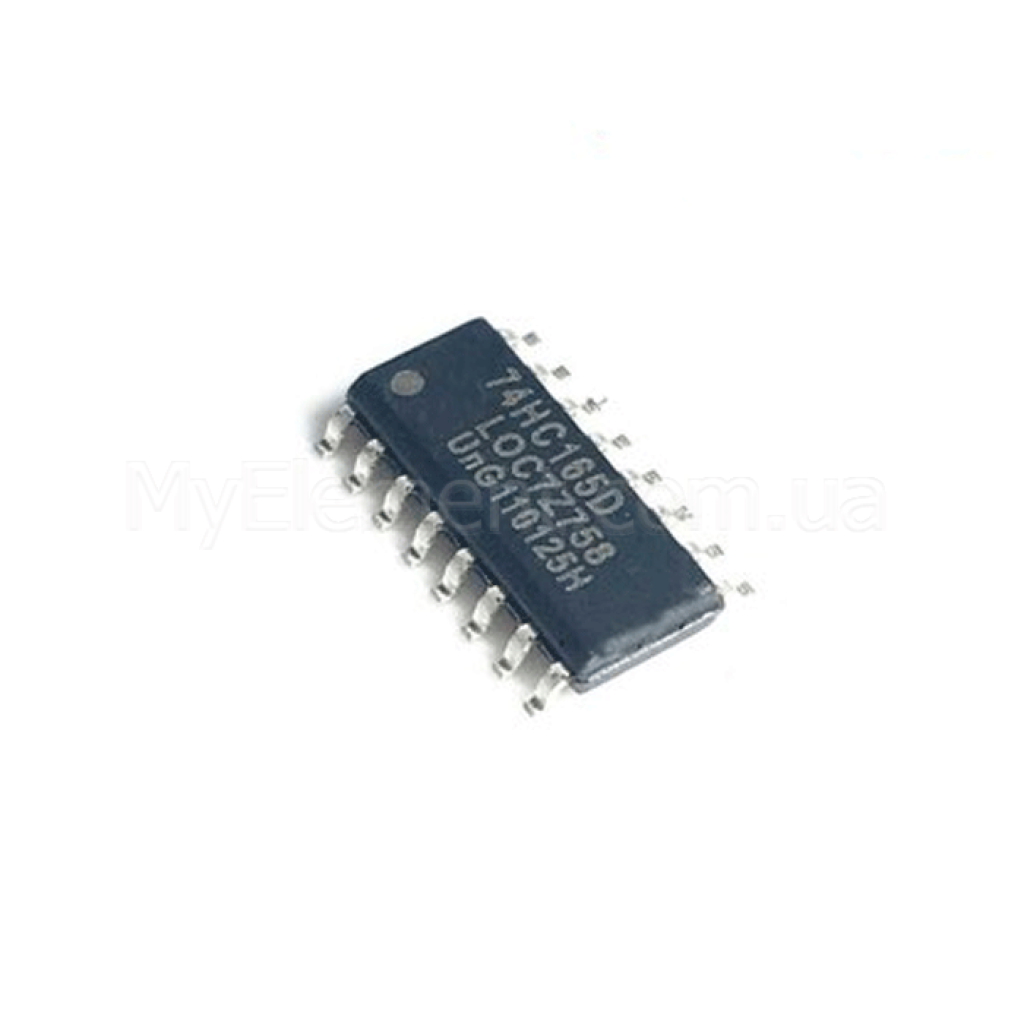

Микросхема 74HC165D корпус SOP-16

Страна-производитель: Китай Код товара: 5433
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхема 74HC165D корпус SOP-16
Есть в наличии
Код товара: 5433
6.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:2 - 6 В
Количество контактов:16
Способ монтажа:SMD
Тип корпуса:SOP-16
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема 74HC165D корпус SOP-16
Код товара: 5433
6.00 грн
Описание

Микросхема 74HC165D SOP-16

8‑битный параллельный‑вход/последовательный‑выход (PISO) регистр сдвига для преобразования параллельных сигналов в последовательный поток с высокой скоростью и широким диапазоном питания.

Основные преимущества

Широкий диапазон питания

Работает от 2.0 до 6.0 В, что упрощает интеграцию с разными логическими уровнями.

Высокая скорость

Типовая максимальная тактовая частота 44 МГц при VCC=4.5 В; типовая задержка распространения CP→Q7 — 19 нс.

Стойкость к перенапряжению на входах

Входы толерантны до 15 В, что позволяет использование в схемах преобразования уровней high‑to‑low (при соблюдении токовых ограничений).

Надежность и защита

ESD: HBM ≥ 2 кВ, CDM ≥ 1 кВ; стойкость к latch‑up более 100 мА (JESD78).

Ключевые характеристики

Логическое семейство:74HC
Разрядность:8 бит
Тип функции:Параллельный вход / последовательный выход (PISO)
Диапазон питания VCC:2.0 – 6.0 В
Рабочая температура окружающей среды:−40 … +125 °C
Макс. тактовая частота (VCC=4.5 В, 25 °C):тип. 44 МГц, мин. 26 МГц
Задержка распространения CP/CE→Q7 (VCC=4.5 В, 25 °C):тип. 19 нс (макс. 33 нс)
Задержка D7→Q7 (VCC=4.5 В, 25 °C):тип. 13 нс (макс. 24 нс)
Уровни входа при VCC=4.5 В:VIH ≥ 3.15 В; VIL ≤ 1.35 В
Уровни выхода при VCC=4.5 В:VOH ≥ 3.98 В @ IO=−4 мА; VOL ≤ 0.26 В @ IO=4 мА
Ток потребления ICC (VCC=6.0 В, 25 °C):тип. 8 μA
Входная толерантность:до 15 В (при соблюдении токовых лимитов)
ESD‑защита:HBM ≥ 2000 В; CDM ≥ 1000 В
Ptot (предельное значение) для SOP‑16:500 мВт

Подробные технические параметры

  • Выводы и функции: PL — асинхронная параллельная загрузка (LOW‑активная); CE — разрешение такта (LOW‑активный); CP — тактовый вход (срабатывание по фронту 0→1); DS — последовательный вход; D0…D7 — параллельные входы; Q7/Q7 — комплементарные последовательные выходы.
  • Условия измерений динамики: CL=50 пФ (если не указано иное).
  • Минимальная ширина импульса CP при VCC=4.5 В: 16 нс (тип. 6 нс); для PL (LOW): 16 нс (тип. 5 нс).
  • Время восстановления PL→CP/CE при VCC=4.5 В: не менее 20 нс (тип. 8 нс).
  • Емкостная составляющая рассеиваемой мощности: CPD ≈ 35 пФ (на корпус).
Примечание: параметры основаны на документации Nexperia для 74HC165D. Источник: Nexperia Datasheet (PDF).

Основные области применения

  • Параллельно‑последовательное преобразование данных (считывание множества линий в последовательный интерфейс).
  • Преобразование уровней high‑to‑low благодаря 15‑вольтовой толерантности входов.

Совместимые обозначения и альтернативы

74HCT165D (SOP‑16) — функционально совместимый вариант той же серии с TTL‑совместимыми уровнями входов.

Вопросы-ответы (FAQ)

Какова типовая предельная тактовая частота?

Типично 44 МГц при VCC=4.5 В (минимум 26 МГц), измерения при CL=50 пФ.

Допускаются ли уровни на входах, превышающие VCC?

Да, входы толерантны до 15 В; необходимо соблюдать токовые ограничения, приведённые в разделе Limiting values.

Можно ли каскадировать несколько 74HC165D?

Да, используйте последовательный выход Q7 для подключения ко входу DS следующего регистра, получая более длинную цепочку сдвига.

SEO‑метаданные (только если description = meta_title или meta_description): - meta_title: выведи ОДНУ строку БЕЗ пояснений; сохрани длину и структуру как в оригинале; НЕ добавляй и НЕ убирай ⭐ или другие символы. - meta_description: выведи ОДНУ строку БЕЗ пояснений; сохрани количество ⭐, структуру и длину максимально близко к оригиналу; ничего не добавляй и не выбрасывай. Формальные ограничения: - ВЫХОД: только переведённый текст (никаких комментариев или пояснений). - Если встречаются непереводимые токены (модель, код, артикул) — оставь их как есть. ОЧЕНЬ ВАЖНО!!! ВЫХОДНОЙ ТЕКСТ НЕ МОЖЕТ БЫТЬ ИДЕНТИЧЕН ЯЗЫКУ ОРИГИНАЛА, В ТАКОМ СЛУЧАЕ ПЕРЕМЕСТИ ДАННЫЕ МЕСТАМИ.
Характеристики
Основные
Входное напряжение
2 - 6 В
Количество контактов
16
Способ монтажа
SMD
Тип корпуса
SOP-16
