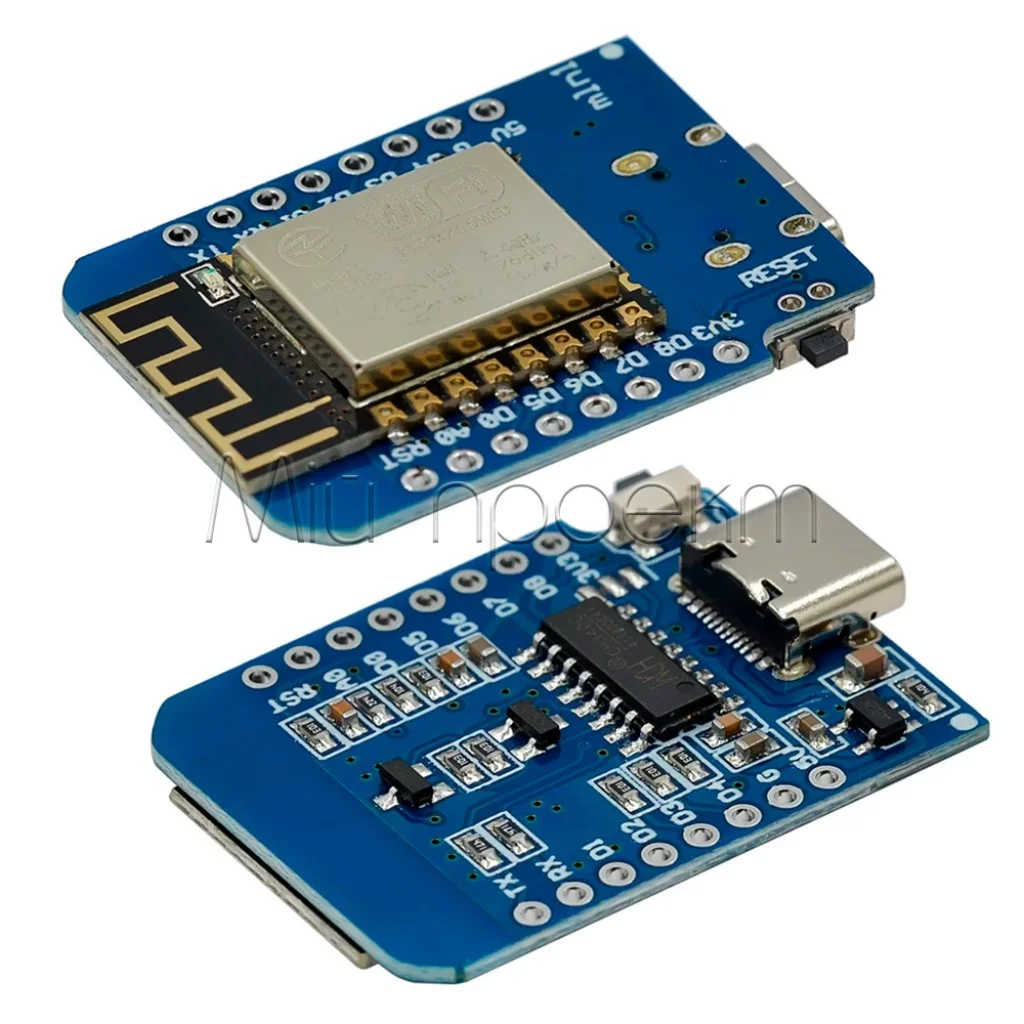

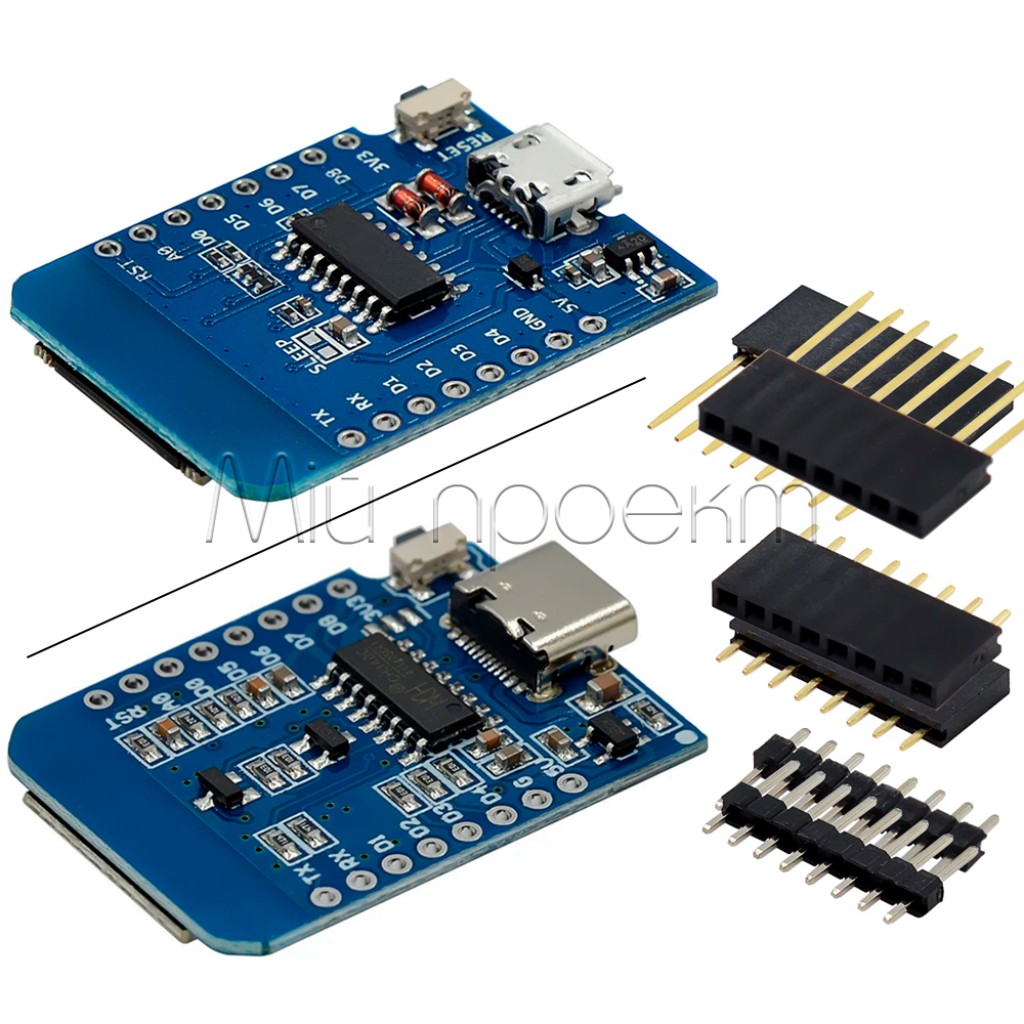

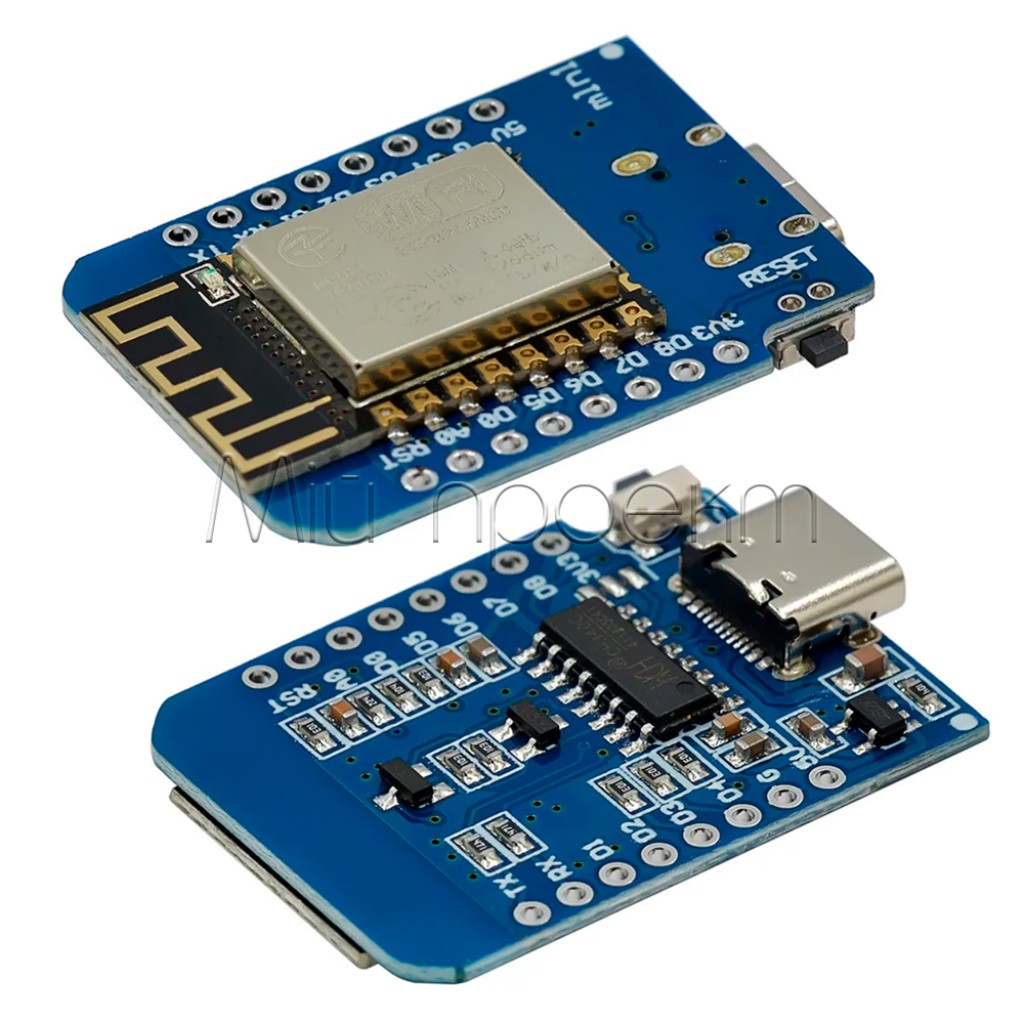

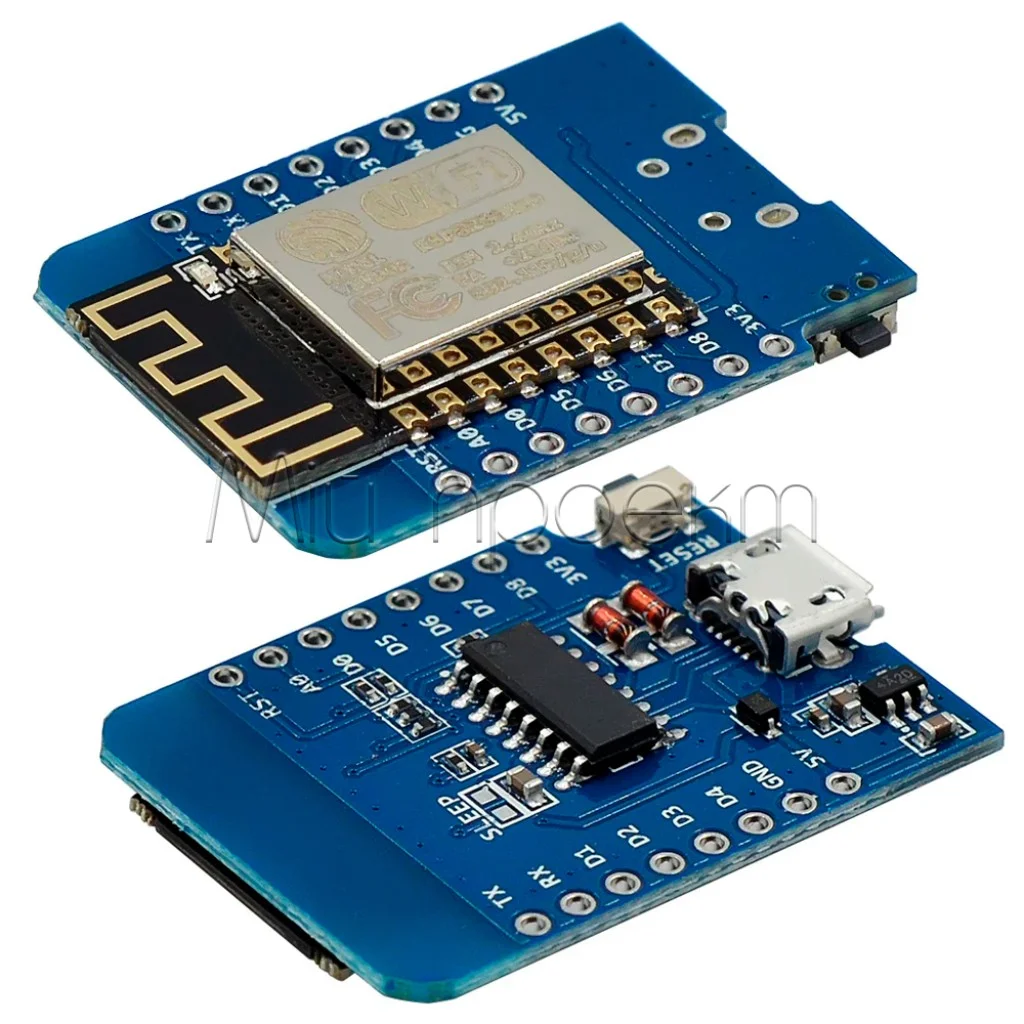

ESP8266 Wemos D1 Mini FT232 NodeMcu Lua Wi-Fi

Страна-производитель: Китай Код товара: 1318
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
FAQ
Инструкция
ESP8266  Wemos D1 Mini FT232 NodeMcu Lua Wi-Fi
ESP8266  Wemos D1 Mini FT232 NodeMcu Lua Wi-Fi
ESP8266  Wemos D1 Mini FT232 NodeMcu Lua Wi-Fi
ESP8266  Wemos D1 Mini FT232 NodeMcu Lua Wi-Fi
ESP8266  Wemos D1 Mini FT232 NodeMcu Lua Wi-Fi
Есть в наличии
Код товара: 1318
109.00 грн
Нашли дешевле?
🚚 Відправка щодня о 15 годині
-Входное напряжение-:5 В
-Напряжение логики управления-:3.3 В
-Встроенный стабилизатор питания-:3.3 В
-Рабочая частота-:80/160 МГц
-Флеш-память-:4 МБ
-Микроконтроллер-:ESP8266EX
-Аналоговые входы-:1 (до 3.2 В)
-Цифровые входы-:11 входов/выходов
-Тип разъема-:MicroUSB, TypeC
-Чип-:FT232
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Почта
Meest Почта
от 49 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
ESP8266 Wemos D1 Mini FT232 NodeMcu Lua Wi-Fi
Код товара: 1318
109.00 грн
Описание

Кратко о Wemos D1 Mini ESP8266

Компактная совместимая Wi‑Fi плата разработчика

Совместимая с Wemos D1 Mini плата на ESP8266EX предназначена для беспроводных датчиков, IoT-узлов, локального веб-управления, домашней автоматизации и учебных проектов. Она имеет 4 МБ флеш-памяти, 11 цифровых входов/выходов, один аналоговый вход и встроенный преобразователь USB–UART FT232.

Плата работает с Wi‑Fi 2,4 ГГц и логическими уровнями 3,3 В. Значение «до 72,2 Мбит/с» относится к максимальной теоретической скорости физического уровня 802.11n HT20 для ESP8266EX, а не к гарантированной скорости передачи данных в готовом проекте.[1]

Ключевые характеристики

Микроконтроллер
ESP8266EX
USB–UART
FT232
Частота процессора
80/160 МГц
Флеш-память
4 МБ
Wi‑Fi
802.11 b/g/n, 2,4 ГГц; 802.11n HT20 — до 72,2 Мбит/с на физическом уровне[1]
Цифровые входы/выходы
11
Аналоговый вход
1, до 3,2 В
Логический уровень GPIO
3,3 В
Входное напряжение
5 В
Стабилизатор на плате
3,3 В
USB-разъём
MicroUSB или Type‑C в зависимости от исполнения

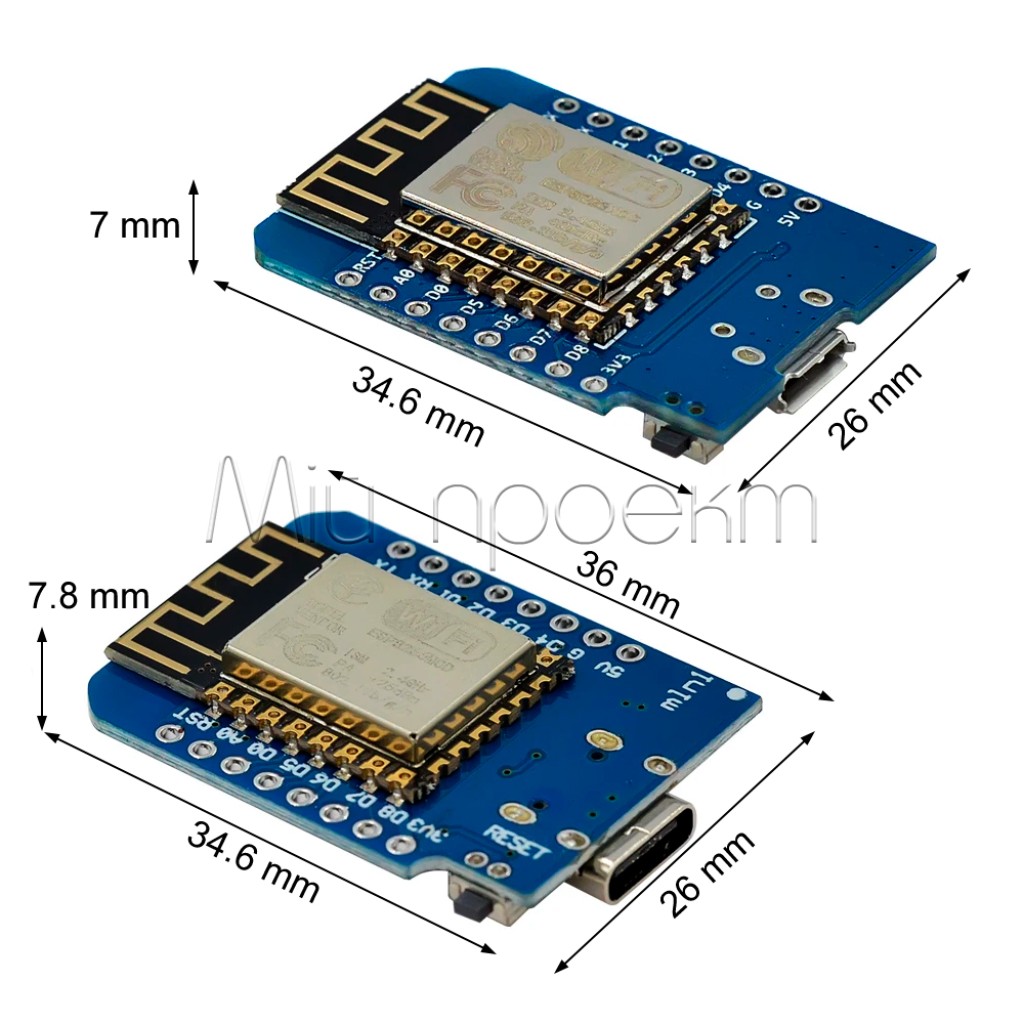

Размеры версии MicroUSB
34,6 × 26 × 7 мм
Размеры версии Type‑C
36 × 26 × 7,8 мм

Подробное описание и особенности

ESP8266EX для локальных и сетевых задач

ESP8266EX объединяет микроконтроллер и Wi‑Fi, поэтому плата может опрашивать датчики, обрабатывать данные и передавать их в локальную сеть или на сервер без отдельного сетевого модуля. Она также может работать как точка доступа и обслуживать простой веб-интерфейс для просмотра показателей или отправки команд.

Максимум 72,2 Мбит/с является параметром Wi‑Fi PHY чипа. Реальная прикладная скорость будет ниже и зависит от протокола, прошивки, уровня сигнала, помех, роутера и нагрузки на ESP8266EX.

Прошивка и последовательная отладка

FT232 обеспечивает связь USB–UART с компьютером для загрузки прошивки, работы с Serial Monitor и просмотра журнала запуска. Плату можно использовать с Arduino IDE, PlatformIO, NodeMCU Lua и MicroPython; конкретные настройки платы, порта и прошивки зависят от выбранной среды.

Периферия и уровни сигналов

Одиннадцать цифровых входов/выходов, один аналоговый канал, I²C, SPI, UART и PWM позволяют подключать датчики, дисплеи и модули управления. Вход 5 В предназначен для питания платы, но не делает GPIO совместимыми с сигналами 5 В. Для подключения к 5-вольтовой цифровой периферии используйте соответствующее согласование уровней, например 8-канальный преобразователь TXS0108E, предварительно проверив его пригодность для нужного интерфейса.

Варианты разъёма и габариты

Исполнения с MicroUSB и Type‑C отличаются разъёмом и размерами. Перед заказом сопоставьте доступное исполнение с кабелем, способом монтажа и внутренним пространством корпуса.

Подойдёт / не подойдёт

Подойдёт

  • для Wi‑Fi датчиков, регистраторов данных и домашних метеостанций;
  • для локальных веб-панелей и несложных узлов домашней автоматизации;
  • для прототипов с цифровой периферией 3,3 В и одним аналоговым каналом;
  • для обучения работе с ESP8266EX, GPIO, UART, I²C, SPI и Wi‑Fi;
  • для поддержки и развития существующих проектов на платформе ESP8266.

Не подойдёт

  • для прямого подключения сигналов 5 В к GPIO;
  • для аналоговых сигналов свыше 3,2 В без правильно рассчитанной схемы масштабирования и защиты;
  • для задач, которым требуется более одного аналогового входа;
  • для непосредственного управления двигателями, катушками реле или другими силовыми нагрузками;
  • для проектов, где обязателен Bluetooth; для таких задач рассмотрите ESP32 MiniKit с Wi‑Fi и Bluetooth;
  • для нового серийного изделия с длительным жизненным циклом без оценки доступности компонентов: Espressif обозначает ESP8266EX как NRND — не рекомендуется для новых разработок.[1]

Примеры применения

Домашняя Wi‑Fi метеостанция

Плата опрашивает цифровой датчик и передаёт показания на локальную панель мониторинга. Для измерения атмосферного давления через I²C или SPI можно использовать датчик BMP280 с питанием и логическими уровнями 3,3 В.

Сетевой регистратор данных

Wemos D1 Mini периодически опрашивает цифровые датчики или один аналоговый канал и отправляет результаты через Wi‑Fi. Напряжение на A0 в такой схеме не должно превышать 3,2 В.

Локальная панель управления

ESP8266EX обслуживает простую веб-страницу для отображения состояния входов и отправки команд внешним модулям. Силовые потребители подключают через отдельный драйвер и источник питания, рассчитанные на их напряжение и ток.

Учебный стенд ESP8266

Плата позволяет практиковаться в работе с GPIO, I²C, SPI, UART, PWM, Wi‑Fi, загрузке прошивки и последовательной отладке через FT232.

Подключение и первый запуск

  1. Уточните исполнение платы

    Подготовьте кабель MicroUSB или Type‑C в соответствии с доступным исполнением и проверьте, помещается ли плата в выбранный корпус.

  2. Подключите плату к компьютеру

    Используйте USB-кабель с линиями передачи данных. Если последовательный порт не появился, проверьте кабель, USB-порт и драйвер FT232.

  3. Настройте среду

    Установите поддержку ESP8266 в выбранной среде, выберите соответствующую конфигурацию платы и последовательный порт.

  4. Проверьте питание и логические уровни

    К GPIO подключайте периферию с логикой 3,3 В. Для сигналов 5 В применяйте надлежащее согласование уровней; двигатели, реле и другие силовые потребители подключайте через отдельный драйвер.

  5. Начните с простого теста

    Сначала загрузите тест GPIO или сканирования Wi‑Fi, а затем поэтапно добавляйте датчики, сетевой обмен и обработку ошибок.

Ограничения и безопасность

GPIO работают с логикой 3,3 В

Не подавайте 5 В непосредственно на цифровые входы/выходы. Надлежащее согласование уровней необходимо выполнить до подачи питания, иначе плату можно повредить.

Предел аналогового входа — 3,2 В

Напряжение на A0 не должно превышать 3,2 В. Сигнал с большим диапазоном требует правильно рассчитанного делителя или другой схемы масштабирования и защиты.

Не питайте силовую нагрузку от GPIO

GPIO используют как управляющие сигналы. Двигатели, катушки реле и другие силовые потребители требуют отдельного драйвера, соответствующего источника питания и общей земли со схемой управления.

Учитывайте функции контактов при запуске

Перед подключением периферии сверьте распиновку контактов для выбранной конфигурации платы. Неподходящий уровень на служебном контакте может помешать запуску или загрузке прошивки.

Защитите открытую плату

Для работы во влажной, пыльной или уличной среде нужен соответствующий корпус с учётом вентиляции и риска образования конденсата.

FAQ

Это оригинальная плата WEMOS?

Нет. Это совместимая плата формата Wemos D1 Mini на базе ESP8266EX.

Какой чип USB–UART установлен на плате?

На плате установлен FT232. Если компьютер не видит последовательный порт, проверьте кабель с поддержкой передачи данных, USB-порт и драйвер FT232.

Получу ли я 72,2 Мбит/с в своём приложении?

Не обязательно. До 72,2 Мбит/с — это максимальная теоретическая скорость Wi‑Fi PHY для ESP8266EX в режиме 802.11n HT20. Полезная скорость приложения будет ниже и зависит от условий связи, протокола и прошивки.

Можно ли питать плату через USB?

Да. Через MicroUSB или Type‑C на плату подаётся 5 В, а встроенный стабилизатор формирует 3,3 В для её логики.

Можно ли подключить периферию с логикой 5 В?

Не напрямую. GPIO работают с уровнями 3,3 В, поэтому 5-вольтовый цифровой сигнал требует соответствующего согласования уровней.

Какое максимальное напряжение можно подать на A0?

Для аналогового входа этой платы указан предел до 3,2 В. Не подавайте более высокое напряжение без правильно рассчитанной схемы масштабирования и защиты.

Можно ли питать реле или двигатель от платы?

Не подключайте силовую нагрузку непосредственно к GPIO и не рассчитывайте на неизвестный запас тока выхода 3,3 В. Используйте отдельный драйвер и источник питания, подобранные по напряжению и току нагрузки.

Документы и источники

Micro-USB, Type-C, вайфай

Характеристики
-Основные-
-Входное напряжение-
5 В
-Напряжение логики управления-
3.3 В
-Встроенный стабилизатор питания-
3.3 В
-Рабочая частота-
80/160 МГц
-Флеш-память-
4 МБ
-Микроконтроллер-
ESP8266EX
-Аналоговые входы-
1 (до 3.2 В)
-Цифровые входы-
11 входов/выходов
-Тип разъема-
MicroUSB, TypeC
-Чип-
FT232
-Дополнительные-
-Размеры-
MicroUSB 34.6 х 26 х 7 мм TypeC 36 х 26 х 7.8 мм
-Поддержка стандартов-
Wi‑Fi
-Стандарт Wi-Fi-
802.11 b/g/n, 2.4...2.5 ГГц, до 150 Мбит
Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Инструкция

Инструкция подключения Wemos D1 Mini ESP8266 Wi-Fi Модуль

4MB Flash, Lua/Arduino IDE, UART через FT232 (для IoT и DIY-проектов)

1. Идентификация и основные компоненты

Wemos D1 Mini — это компактный модуль на базе ESP8266, который обеспечивает Wi-Fi подключение, имеет 4MB флеш-памяти и поддерживает программирование через Arduino IDE или Lua. Модуль отлично подходит для IoT проектов, дистанционного управления и других DIY применений.

flowchart TD
    subgraph D1MINI["Wemos D1 Mini"]
      direction TB

      subgraph BOARD["Плата"]
        ESP["ESP8266
Микроконтроллер"] FLASH["4MB Flash память"] ANT["Wi-Fi антенна"] FT232["USB-UART
FT232"] RST["Кнопка RST
(сброс)"] end subgraph PINS["Разъёмы и пины"] direction LR VCC["5V/3.3V"] --- GND["GND"] --- D0["D0"] --- D1["D1/SCL"] --- D2["D2/SDA"] --- D3["D3"] --- D4["D4"] --- D5["D5"] --- D6["D6"] --- D7["D7"] --- D8["D8"] --- A0["A0"] --- RST2["RST"] --- TX["TX"] --- RX["RX"] end USB["MicroUSB порт"] LED["Синий LED
(GPIO 2/D4)"] BOARD --- PINS BOARD --- USB BOARD --- LED end classDef comp fill:#9ef,stroke:#333,stroke-width:2px class ESP,FLASH,CH340,ANT,RST comp classDef pins fill:#f96,stroke:#333,stroke-width:2px class VCC,GND,D0,D1,D2,D3,D4,D5,D6,D7,D8,A0,RST2,TX,RX pins

1.1 Общий обзор

Wemos D1 Mini имеет компактные размеры и мощную функциональность, что делает его идеальным для разнообразных IoT и DIY проектов:

  • Удобное подключение через MicroUSB
  • Поддержка режимов Wi-Fi станции и точки доступа
  • Возможность программирования через Arduino IDE или Lua
  • Компактные размеры для интеграции в небольшие проекты
  • 11 цифровых входов/выходов и 1 аналоговый вход
Синий светодиод на плате подключён к GPIO 2 (D4). По умолчанию он мигает при загрузке и во время передачи данных через Wi-Fi. Этот светодиод также можно контролировать программно.

2. Необходимые инструменты и компоненты

2.1 Для базового подключения

  • Модуль Wemos D1 Mini
  • Micro USB кабель для передачи данных (не только для зарядки)
  • Компьютер с USB портом и доступом к Интернету

2.2 Дополнительные компоненты для проектов

  • Макетная плата для прототипирования
  • Соединительные провода "мама-папа" или "папа-папа"
  • Внешний источник питания 5В (опционально)
  • Различные сенсоры, актуаторы или модули расширения
Используйте USB-кабель высокого качества для программирования Wemos D1 Mini. Некоторые дешёвые кабели предназначены только для зарядки и не передают данные, что может привести к ошибкам при прошивке.

3. Установка программного обеспечения

Для настройки Wemos D1 Mini вам понадобится несколько программных компонентов:

3.1 Установка драйвера FT232

  1. Wemos D1 Mini использует чип FT232 для USB-UART преобразования. Для корректной работы вам нужно установить соответствующий драйвер.
  2. Скачайте драйвер FT232 с официального сайта FTDI:
    • Для Windows: FTDI VCP Drivers
    • Для MacOS: FTDI VCP Drivers for Mac
    • Для Linux: Обычно драйвер уже включён в ядро или доступен через менеджер пакетов
  3. Установите драйвер, следуя инструкциям для вашей операционной системы.
Если вы уже использовали другие платы с чипом FT232 (например, некоторые Arduino), то драйвер у вас уже может быть установлен.

3.2 Настройка Arduino IDE (для разработки собственных проектов)

  1. Скачайте и установите Arduino IDE с официального сайта.
  2. Откройте Arduino IDE, перейдите в меню Файл → Настройки (File → Preferences).
  3. В поле "Дополнительные ссылки для менеджера плат" добавьте:
    https://arduino.esp8266.com/stable/package_esp8266com_index.json
  4. Нажмите OK.
  5. Перейдите в меню Инструменты → Плата → Менеджер плат (Tools → Board → Boards Manager).
  6. Введите "esp8266" в поле поиска.
  7. Найдите "esp8266 by ESP8266 Community" и нажмите "Установить".
  8. После установки перейдите в меню Инструменты → Плата и выберите "LOLIN(WEMOS) D1 R2 & mini".

4. Подключение и прошивка модуля для Web-Remote

4.1 Загрузка проекта Web-Remote

  1. Перейдите на GitHub-страницу проекта по ссылке: github.com/KushlaVR/Web-Remote
  2. Нажмите зелёную кнопку "Code"
  3. Выберите "Download ZIP" для скачивания архива с файлами проекта
  4. Сохраните архив на компьютер
  5. Распакуйте скачанный архив Web-Remote-master.zip в удобное место (например, на рабочий стол)
flowchart TD
    GIT["GitHub Web-Remote"] --> |"1. Download ZIP"| ZIP["Web-Remote-master.zip"]
    ZIP --> |"2. Распаковать"| FOLDER["Web-Remote-master/"]
    FOLDER --> |"3. Перейти"| TOOLS["tools/"]

    TOOLS -.-> FIRMWARE["1 firmware.bat"]
    TOOLS -.-> SPIFFS["2 spiffs.bat"]

    FIRMWARE --> UPLOAD["Прошивка модуля"]
    SPIFFS --> DATA["Загрузка
веб-интерфейса"] UPLOAD --> COMPLETE["Готово к работе!"] DATA --> COMPLETE

4.2 Определение COM-порта

  1. Подключите Wemos D1 Mini к USB-порту компьютера
  2. Синий светодиод на плате должен загореться
  3. Для определения номера COM-порта:
    • В Windows: нажмите правой кнопкой мыши на "Этот ПК" (This PC) → "Управление" (Manage) → "Диспетчер устройств" (Device Manager) → раскройте раздел "Порты (COM и LPT)" (Ports (COM & LPT))
    • В MacOS: откройте Терминал и введите ls /dev/tty.*
    • В Linux: откройте Терминал и введите ls /dev/ttyUSB*
  4. Найдите устройство, соответствующее вашему модулю (обычно "USB Serial Port (FTDI)" или подобное), и запомните номер COM-порта (например, COM3, COM8)
Если вы не уверены, какой порт правильный, отключите модуль от USB, посмотрите, какой порт исчез из списка, а затем подключите снова — появившийся порт и есть нужный.

4.3 Прошивка модуля

  1. Откройте папку tools в распакованном архиве Web-Remote-master
  2. Найдите и запустите файл 1 firmware.bat двойным щелчком
  3. В окне командной строки появится запрос на введение номера COM-порта
  4. Введите только номер вашего COM-порта (тот, что вы определили на шаге 4.2, например, 8) и нажмите Enter
  5. Начнётся процесс прошивки. В окне командной строки будет отображаться прогресс (подключение, запись данных в процентах)
  6. Дождитесь завершения процесса. Процесс состоит из двух этапов записи:
    • Writing at 0x00000000...
    • Writing at 0x00300000...
  7. После успешного завершения прошивки в окне появится сообщение "Hard resetting via RTS pin..." и "Press any key to continue..."
  8. Нажмите любую клавишу, чтобы закрыть окно командной строки
Не отключайте модуль во время прошивки! Это может привести к повреждению программного обеспечения и необходимости повторного программирования с использованием дополнительных инструментов.

5. Подключение к модулю и использование

5.1 Подключение к Wi-Fi сети модуля

  1. После успешной прошивки Wemos D1 Mini автоматически создаст собственную Wi-Fi сеть
  2. Откройте список доступных Wi-Fi сетей на вашем компьютере или смартфоне
  3. Найдите сеть с названием, начинающимся на WEMOS_ (например, WEMOS_CC50E30BE79C)
  4. Подключитесь к этой сети
  5. При запросе введите пароль: 12345678

5.2 Доступ к веб-интерфейсу управления

  1. Откройте веб-браузер (Chrome, Firefox, Safari и т.д.)
  2. В адресной строке введите IP-адрес: 192.168.4.1
  3. Нажмите Enter
  4. После загрузки откроется веб-интерфейс управления "Web-Remote"
Веб-интерфейс оптимизирован для использования как на компьютерах, так и на смартфонах. Для удобного использования на мобильных устройствах нажмите кнопку "Full screen" для перехода в полноэкранный режим.

5.3 Режимы управления Web-Remote

Веб-интерфейс Web-Remote имеет несколько режимов управления, каждый из которых оптимизирован для определённых задач:

Режим Описание Основные функции
All in One Комбинированный интерфейс со всеми функциями Два джойстика: левый для башни, правый для движения; кнопки: Fire, Start/Stop, Light
Driver Режим управления движением Два вертикальных слайдера для управления левой и правой гусеницами; кнопки: Start/Stop, Light
Sniper Режим управления башней и стрельбой Один джойстик для управления башней; кнопки: Light, Fire
Кнопка Start/Stop имеет два режима: первое нажатие запускает только двигатель турбины, второе нажатие подключает гусеницы. Третье нажатие выключает всё.

6. Расширение функциональности

6.1 Подключение дополнительных компонентов

Wemos D1 Mini имеет 11 цифровых и 1 аналоговый вход/выход, что позволяет подключать разнообразные датчики, модули и актуаторы:

flowchart LR
    subgraph D1MINI["Wemos D1 Mini"]
      D1["D1/SCL"]
      D2["D2/SDA"]
      D5["D5"]
      D6["D6"]
      D7["D7"]
      D8["D8"]
      A0["A0"]
    end

    subgraph SENSORS["Сенсоры"]
      DHT["DHT11/DHT22
Температура/Влажность"] SOIL["Сенсор
влажности почвы"] LIGHT["Фоторезистор
или BH1750"] MOTION["PIR датчик движения"] end subgraph ACTUATORS["Актуаторы"] RELAY["Релейный
модуль"] LED["LED лента
или индикаторы"] SERVO["Сервоприводы"] MOTOR["Драйвер
двигателей L298N"] end D1 & D2 --- DHT A0 --- SOIL A0 --- LIGHT D5 --- MOTION D6 --- RELAY D7 --- LED D7 --- SERVO D6 & D7 & D8 --- MOTOR

Можно подключать множество различных компонентов, учитывая специфику вашего проекта:

  • I2C сенсоры подключаются к пинам D1 (SCL) и D2 (SDA), поддерживая подключение нескольких устройств на одну шину
  • Реле для управления высоковольтными устройствами (220В) через пины D5, D6, D7, D8
  • Сервоприводы для элементов движения через пины с поддержкой PWM (D1-D8)
  • Аналоговые сенсоры подключаются к пину A0 (единственный аналоговый вход)
Помните, что логические уровни Wemos D1 Mini составляют 3.3В, а не 5В, как у большинства Arduino. При подключении 5V сенсоров или актуаторов используйте преобразователь логических уровней для предотвращения повреждения модуля.

6.2 Модификация программного обеспечения

Благодаря открытому коду проекта Web-Remote, вы можете модифицировать функциональность в соответствии с вашими потребностями:

  1. Клонируйте или скачайте репозиторий проекта с GitHub
  2. Откройте файлы проекта в Arduino IDE
  3. Внесите нужные изменения в код (добавление новых функций, изменение настроек и т.д.)
  4. Скомпилируйте и загрузите обновлённую прошивку на Wemos D1 Mini
  5. Для изменения веб-интерфейса отредактируйте HTML, CSS и JavaScript файлы в папке data
  6. Используйте инструмент ESP8266 Sketch Data Upload для загрузки обновлённых веб-файлов
Если вы планируете часто модифицировать код, лучше настроить полноценную среду разработки Arduino IDE, чем использовать готовые скрипты прошивки.

7. Устранение неисправностей

Проблема Возможная причина Решение
Ошибка загрузки прошивки Некорректный COM-порт, проблемы с драйвером FT232 Проверьте правильность COM-порта, переустановите драйвер FT232, попробуйте другой USB-кабель или порт
Модуль не создаёт Wi-Fi сеть Неудачная прошивка, проблемы с питанием Перезагрузите модуль нажатием кнопки RST, повторите процесс прошивки
Невозможно подключиться к Wi-Fi сети модуля Слабый сигнал, неправильный пароль Убедитесь, что вы вводите правильный пароль (12345678), переместите устройства ближе друг к другу
Веб-интерфейс не загружается Проблемы с DNS или IP-адресом Убедитесь, что вы используете адрес 192.168.4.1, попробуйте очистить кэш браузера
Функции управления не работают Проблемы с подключением к модулю Перезагрузите страницу, перезапустите модуль, проверьте активность Wi-Fi соединения
Если модуль работает нестабильно, попробуйте восстановить заводские настройки, удерживая кнопку RST в течение 10 секунд при включённом питании.

8. Дополнительная информация

8.1 Полезные ссылки

На нашем сайте в разделе "База знаний" вы можете найти более подробные инструкции по использованию Wemos D1 Mini в различных проектах и ответы на часто задаваемые вопросы.

8.2 Популярные проекты для Wemos D1 Mini

Модуль Wemos D1 Mini чрезвычайно универсален и может использоваться для разнообразных проектов:

  • Умный дом — управление освещением, отоплением, бытовой техникой
  • Метеостанция — мониторинг температуры, влажности, давления
  • IoT приложения — подключение к облачным платформам (Blynk, ThingSpeak, MQTT)
  • Веб-серверы — создание собственных веб-интерфейсов для различных проектов
  • Робототехника — управление подвижными платформами и автономными роботами
В нашем магазине вы найдёте все необходимые дополнительные компоненты для реализации упомянутых проектов: сенсоры, реле, модули расширения и другие аксессуары, совместимые с Wemos D1 Mini.
Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.

FAQ (частые вопросы)

Продовжимо солов'їною?

Оберіть мову
