Джойстик клавиатура на 5 кнопок для Arduino (аналоговый)

Есть в наличии

Код товара: 1385

115.00 грн

Нашли дешевле?

-Входное напряжение-:3.3 - 5 В

-Количество контактов-:3 pin

-Размеры-:68 х 33 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Джойстик клавиатура на 5 кнопок для Arduino (аналоговый)

Код товара: 1385

115.00 грн

Описание

🎮 5-кнопочный аналоговый модуль управления

Компактный модуль навигации с аналоговым выходом для Arduino проектов

Общее описание

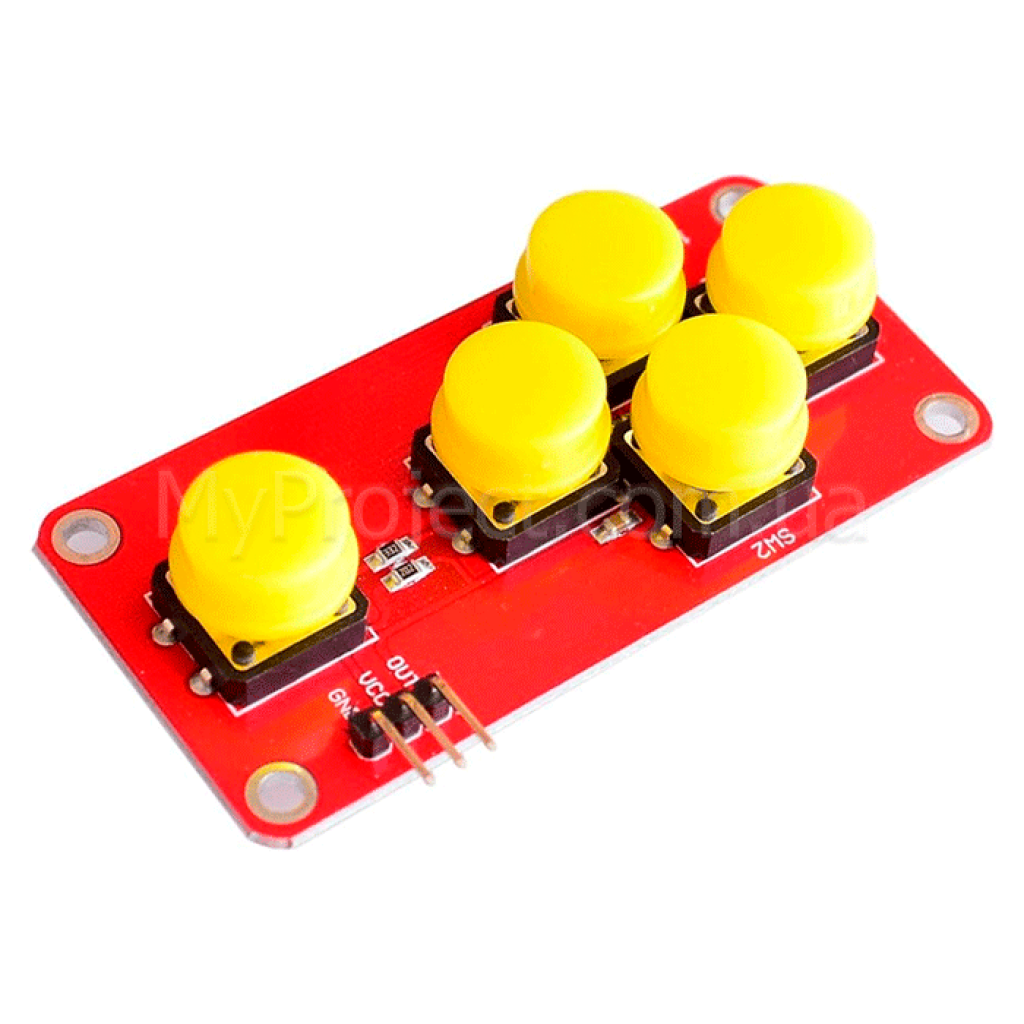

5-кнопочный аналоговый модуль управления – инновационное решение для создания компактных систем навигации в Arduino проектах. Модуль объединяет пять тактовых кнопок в формате D-pad (крестового джойстика) с аналоговым выходом, что позволяет считывать состояние всех кнопок через один аналоговый пин микроконтроллера. Благодаря встроенной схеме делителя напряжения каждая кнопка генерирует уникальный уровень напряжения, обеспечивая надежное распознавание нажатий. Идеально подходит для создания систем ввода текста, меню навигации, игровых контроллеров и пользовательских интерфейсов в ограниченном пространстве. Модуль значительно упрощает подключение и экономит пины микроконтроллера, делая проекты более компактными и эффективными.

✅ Технические преимущества:

• Аналоговый принцип работы – использование одного аналогового пина для считывания состояния всех пяти кнопок благодаря схеме делителя напряжения с разными резисторами
• Экономия пинов микроконтроллера – вместо 5 цифровых пинов требуется лишь 1 аналоговый, что оставляет больше портов для других компонентов проекта
• Компактный D-pad дизайн – эргономичное расположение кнопок в формате крестовины обеспечивает интуитивную навигацию и комфортное использование
• Высокодискретные значения – каждая кнопка генерирует четкий аналоговый сигнал в диапазоне 0-1023, обеспечивая надежное распознавание без ложных срабатываний
• Простота подключения – всего 3 вывода (VCC, GND, OUT) обеспечивают быструю интеграцию в существующие проекты без сложных схем подключения
• Надежные тактовые переключатели – качественные желтые кнопки обеспечивают тактильный отклик и долговечность при интенсивном использовании

🔧 Идеальное решение для:

Системы ввода текста

Меню навигации на дисплеях

Arduino игровые контроллеры

Интерфейсы IoT устройств

Робототехнические проекты

Портативные приборы

Обучающие проекты

Прототипирование интерфейсов

💡 Широкие возможности применения:

Виртуальные клавиатуры на OLED/LCD дисплеях – создание полнофункциональных систем ввода текста с навигацией по символам, подтверждением выбора и редактированием. Четыре направляющие кнопки обеспечивают движение курсора, а центральная кнопка подтверждает выбор буквы или функции. Идеально подходит для IoT устройств, где нужно вводить названия сетей, пароли или сообщения.
Игровые контроллеры и развлекательные устройства – разработка классических аркадных игр, тетриса, змейки и других проектов, где требуется точное управление. D-pad формат обеспечивает привычное для игроков управление, а аналоговый принцип работы позволяет реализовать быстрое реагирование на нажатия без задержек.
Системы настройки и конфигурации – создание удобных меню для настройки параметров в автоматических системах, умном доме, промышленных контроллерах. Модуль позволяет легко навигировать по пунктам меню, изменять значения параметров и подтверждать настройки, обеспечивая интуитивный пользовательский опыт.
Портативные приборы измерения – интеграция в осциллоскоп, мультиметр, генератор сигналов и другие измерительные устройства для навигации по меню, выбора режимов работы и настройки параметров. Компактные размеры модуля позволяют создавать портативные устройства без увеличения габаритов.
Образовательные и обучающие проекты – демонстрация принципов работы аналоговых схем, делителей напряжения, программирования Arduino и создания пользовательских интерфейсов. Модуль является отличным примером того, как можно эффективно использовать аналоговые сигналы для цифрового управления, что важно для понимания основ электроники.

📦 Детальные технические характеристики:

Напряжение питания: 5V DC

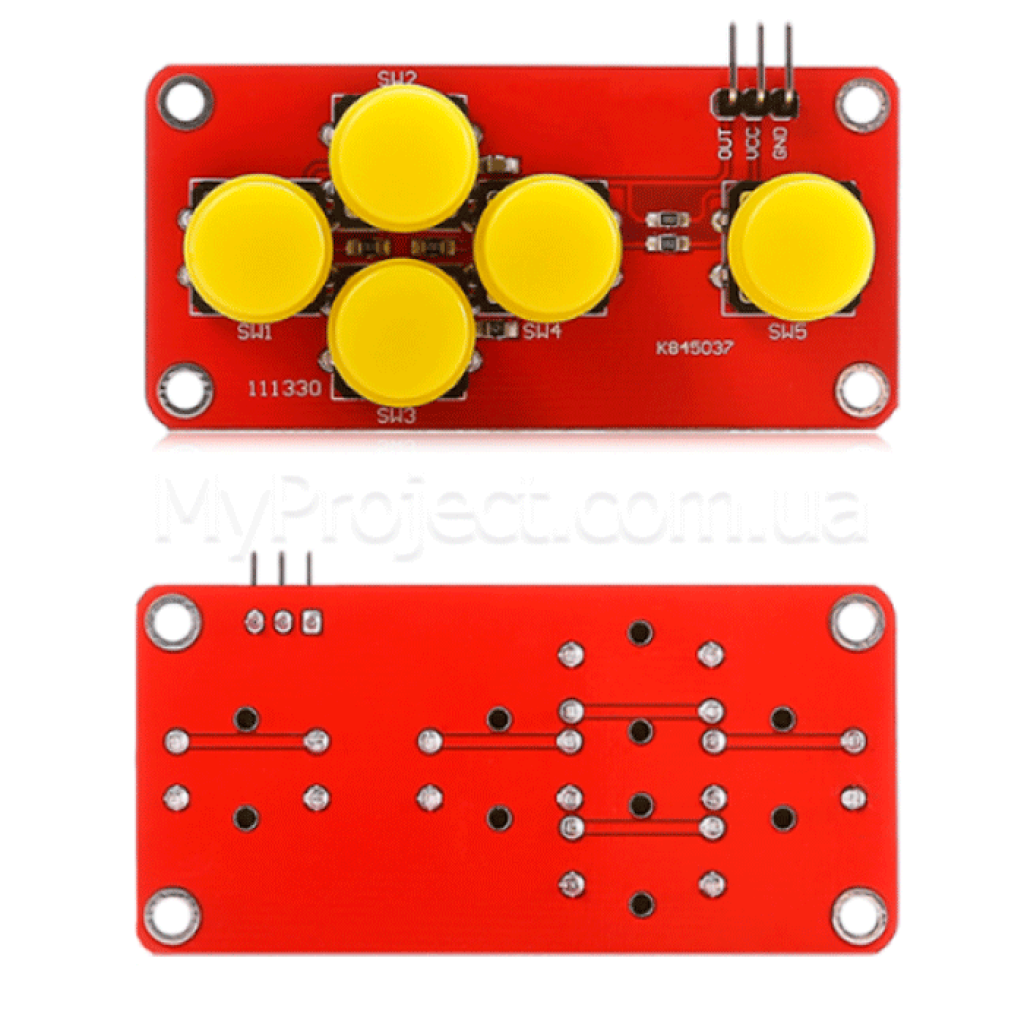

Количество кнопок: 5 (SW1, SW2, SW3, SW4, SW5)
Тип кнопок: Тактовые переключатели
Расположение кнопок: D-pad (крестовик) + центральная кнопка
Принцип работы: Аналоговый делитель напряжения
Количество пинов: 3 (VCC, GND, OUT)
Выходной сигнал:
- Кнопки не нажаты: 1023 (5V)
- SW1 (левая): 0-10
- SW2 (правая): 80-90
- SW3 (центр): 25-35
- SW4 (верх): 160-170
- SW5 (низ): 350-360
Диапазон АЦП: 0-1023 (10-бит)
Тип платы: PCB с SMD компонентами
Цвет кнопок: Желтый
Тактильный отклик: Да
Рабочая температура: -20°C до +70°C
Ресурс кнопок: Более 100,000 нажатий
Совместимость: Arduino Uno, Nano, Pro Mini, ESP32, ESP8266
Размеры: Компактная PCB плата

⚠️ Важные аспекты использования:

Калибровка аналоговых значений – перед использованием необходимо провести тестирование для определения точных диапазонов значений каждой кнопки. Значения могут незначительно отличаться между разными экземплярами модулей, поэтому рекомендуется использовать диапазоны (например, 25-35) вместо точных значений для надежного распознавания.
Антидребезг в коде – как и все механические кнопки, эти переключатели требуют программного антидребезга. Рекомендуется использовать задержки или библиотеки для устранения дребезга контактов, особенно в быстродействующих приложениях, где важна точность реагирования на нажатия.
Стабильность напряжения питания – для точного считывания аналоговых значений необходимо обеспечить стабильное питание 5V. Колебания напряжения могут изменять пороговые значения кнопок, что приведет к неправильному распознаванию. Используйте стабилизаторы напряжения в критических приложениях.
Обработка одновременных нажатий – модуль не предназначен для одновременного нажатия нескольких кнопок. При одновременном нажатии двух кнопок значение может быть непредсказуемым. В коде следует предусмотреть логику для обработки таких ситуаций или предупреждение пользователя о правильном использовании.
Тестирование перед интеграцией – перед использованием модуля в сложных проектах рекомендуется создать простой тестовый скетч для проверки работоспособности всех кнопок и определения их аналоговых значений. Это позволит выявить возможные проблемы на ранней стадии и правильно настроить программный код.

Сделайте ваши Arduino проекты более компактными и функциональными с 5-кнопочным аналоговым модулем! Экономьте пины микроконтроллера, упрощайте схему подключения и создавайте профессиональные пользовательские интерфейсы. Идеальный выбор для разработчиков, которые ценят качество и эффективность.
