Кратко о зарядном устройстве 3S Li-ion 12,6 В
Зарядное устройство 3S Li-ion 12,6 В предназначено для зарядки защищённых литий-ионных сборок с тремя последовательно соединёнными секциями. Оно работает по алгоритму CC/CV, подключается к сети 110–240 В AC и имеет максимальный выходной ток до 10 А.
Ключевые характеристики
- Назначение
- зарядка Li-ion батарей 3S
- Алгоритм заряда
- CC/CV
- Выходное напряжение
- 12,6 В DC
- Максимальный выходной ток
- до 10 А
- Входное напряжение
- 110–240 В AC
- Выходной разъём
- DC 5,5 × 2,1 мм
- Защита зарядного устройства
- от перегрузки, короткого замыкания, перегрева и перенапряжения

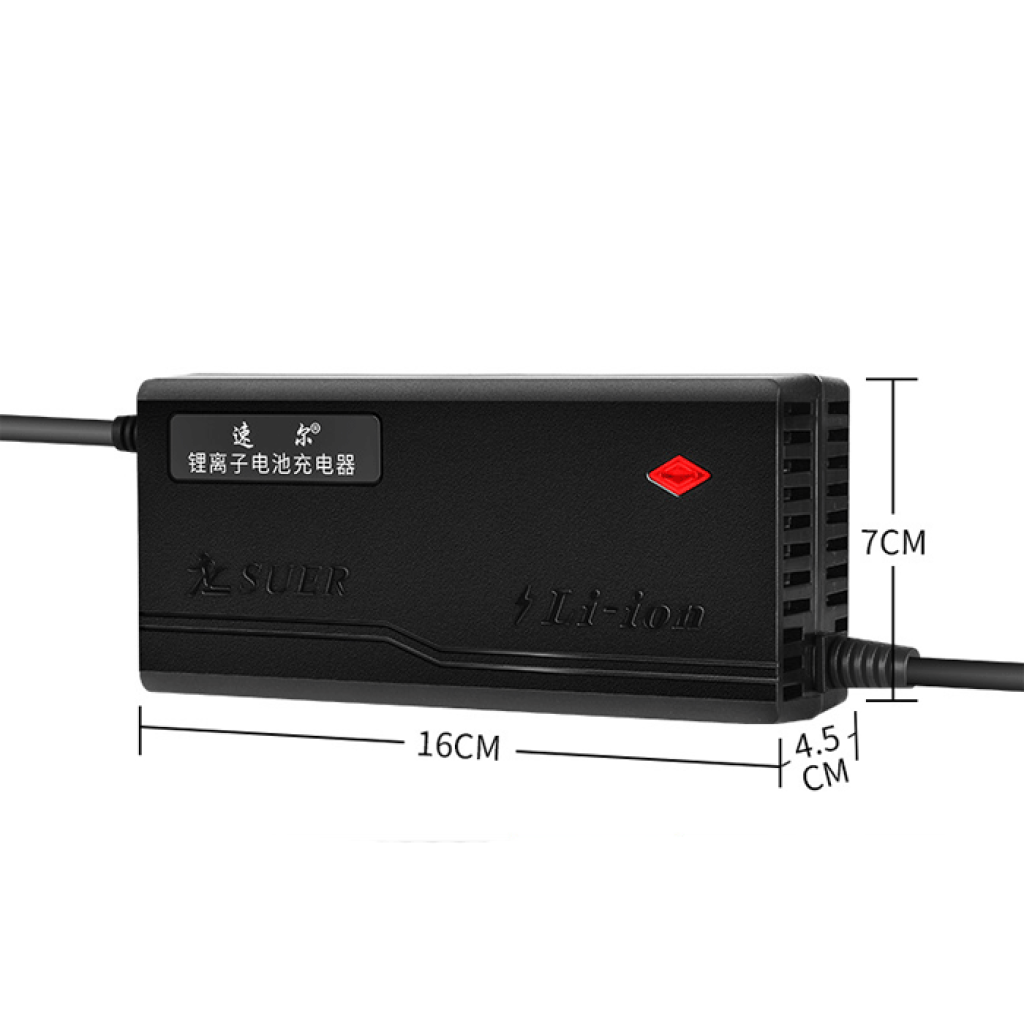

- Размеры корпуса
- 160 × 70 × 45 мм
Подробное описание и особенности
Зарядка по алгоритму CC/CV
Зарядное устройство сочетает ограничение тока и стабилизацию конечного напряжения 12,6 В. Значение 10 А является верхним пределом выходного тока, а не требованием для каждой батареи: фактический процесс зависит от состояния сборки и этапа заряда.
Допустимый ток определяет самое слабое звено аккумуляторного блока. Элементы, BMS, провода, гнездо и контакты должны выдерживать ток, который может выдавать зарядное устройство. Если производитель батареи или BMS допускает меньший зарядный ток, требуется другое зарядное устройство с соответствующим ограничением.
Совместимость с батареей
Формат 18650 или другой размер элементов сам по себе не определяет совместимость. Батарея должна иметь конфигурацию 3S, Li-ion химию, конечное напряжение заряда 12,6 В и собственный защитный узел, подобранный с учётом элементов и тока.
Разъём DC 5,5 × 2,1 мм передаёт питание через общие контакты батареи и не контролирует напряжение каждой секции отдельно. Защита самого зарядного устройства не заменяет BMS аккумуляторной сборки.
Подойдёт / не подойдёт
Подойдёт
- для защищённой Li-ion батареи 3S с напряжением полного заряда 12,6 В;
- для сборки на элементах 18650 или другого формата, если её BMS и элементы допускают зарядный ток до 10 А;
- для аккумуляторного блока с гнездом DC 5,5 × 2,1 мм при условии совпадения полярности;
- для мастерской или стационарного зарядного узла со свободной вентиляцией вокруг корпуса.
Не подойдёт
- для LiFePO4, свинцовых, Ni-MH и других аккумуляторов с иным профилем заряда;
- для Li-ion батарей 1S, 2S, 4S или с другим количеством последовательно соединённых секций;
- для незащищённой сборки без BMS;
- для батареи, которой требуется зарядный ток ниже возможного выходного тока этого устройства;
- для оборудования только по обозначению «12 В» без проверки химии, конечного напряжения, разъёма и полярности.
Примеры применения
Устройство можно использовать с аккумуляторным блоком 3S, в котором элементы, BMS и проводка допускают зарядный ток до 10 А.
Зарядное устройство подойдёт для совместимой 3S Li-ion батареи инструмента, если её зарядный вход рассчитан на 12,6 В, имеет соответствующую полярность и допускает такой ток.
Устройство может заряжать защищённую 3S-сборку в портативном или резервном источнике питания; нагрузку и зарядный вход подключают в соответствии со схемой BMS.
Подключение
Проверьте конфигурацию батареи
Убедитесь, что это Li-ion сборка 3S с конечным напряжением заряда 12,6 В. Обозначения «12 В» без информации о химии и количестве секций недостаточно.
Сверьте допустимый ток
Проверьте максимальный зарядный ток элементов, BMS, проводов и разъёма. Все компоненты зарядной цепи должны выдерживать возможный ток до 10 А.
Проверьте разъём и полярность
Размер штекера должен быть DC 5,5 × 2,1 мм, но одинаковый размер не гарантирует одинаковую полярность. Сверьтесь со схемой батареи или проверьте контакты мультиметром до соединения.
Подключите к зарядному входу батареи
Подавайте 12,6 В на зарядный порт аккумуляторного блока в соответствии со схемой его BMS. Не подключайте зарядное устройство в обход защитного узла.
Проконтролируйте первый цикл
Разместите зарядное устройство на открытой ровной поверхности, не перекрывайте вентиляцию и следите за температурой корпуса, батареи, кабеля и контактов.
Ограничения и безопасность
Не подключайте батарею с другой химией или конфигурацией
Выход 12,6 В рассчитан на Li-ion 3S. Зарядка LiFePO4, свинцовой батареи или сборки с другим количеством секций может привести к неправильному режиму и повреждению аккумулятора.
Не угадывайте полярность
Разъём DC 5,5 × 2,1 мм не определяет полярность автоматически. Обратное подключение может повредить батарею, BMS или зарядное устройство.
10 А — максимальный ток
Не используйте это зарядное устройство с батареей, BMS, кабелем или разъёмом, рассчитанными на меньший зарядный ток. Встроенная защита не компенсирует неправильно подобранные компоненты аккумуляторного блока.
BMS остаётся обязательной частью сборки
Зарядное устройство формирует CC/CV на общем выходе, но не контролирует каждую секцию 3S отдельно. Используйте батарею с правильно подключённой BMS, совместимой с Li-ion 3S.
Обеспечьте вентиляцию
Не накрывайте корпус и не используйте устройство в закрытом пространстве без отвода тепла. Первые циклы зарядки проводите под наблюдением; при необычном нагреве, запахе или нестабильном контакте прекратите зарядку.
Совместимые товары и альтернативы
- Для аккумуляторного блока с необходимым запасом по току можно выбрать BMS Daly 20 А в модификации 3S Li-ion; вариант 4S LiFePO4 для этого зарядного устройства не подходит.
- Если требуется более медленная зарядка 3S-сборки от источника 3–6 В или USB Type-C, доступен повышающий зарядный модуль 3S на 12,6 В с током заряда 0,37 или 0,74 А.
FAQ
Можно ли заряжать любой аккумулятор с обозначением 12 В?
Нет. Зарядное устройство предназначено именно для Li-ion 3S с конечным напряжением 12,6 В. Химия, количество секций, допустимый ток, разъём и полярность должны совпадать.
Всегда ли ток заряда будет составлять 10 А?
Нет. 10 А — максимальный выходной предел. Фактический ток изменяется в зависимости от этапа CC/CV и состояния батареи, но аккумуляторный блок должен быть рассчитан на возможный ток до 10 А.
Можно ли заряжать сборку 3S без BMS?
Нет. Зарядное устройство не контролирует отдельно три последовательно соединённые секции. Батарея должна иметь BMS для Li-ion 3S, правильно подключённую к элементам и зарядному порту.
Достаточно ли совпадения размера DC 5,5 × 2,1 мм?
Нет. Дополнительно проверьте полярность, допустимый ток гнезда и кабеля, а также электрическую схему зарядного входа батареи.
От чего зависит время зарядки?
Время зависит от ёмкости и начального заряда батареи, допустимого тока элементов и BMS, а также от перехода алгоритма CC/CV к стабилизации напряжения. Без этих данных точное время определить нельзя.
