Кратко о Daly BMS 12 В 20 А
BMS для 3S Li-ion или 4S LiFePO4
Daly BMS 12 В 20 А — контроллер защиты и пассивной балансировки литиевой аккумуляторной сборки. Товар имеет отдельные модификации для 3S Li-ion и 4S LiFePO4; они не взаимозаменяемы, поэтому химию и количество последовательных групп необходимо определить до монтажа.
Контроллер защищает батарею от перезаряда, чрезмерного разряда, перегрузки по току и короткого замыкания. Максимальный ток заряда и разряда — до 20 А; для длительной работы и нагрузок с пусковыми импульсами необходим запас по току.
Ключевые характеристики
- Назначение
- защита и пассивная балансировка аккумуляторной сборки
- Модификации
- Li-ion 3S или LiFePO4 4S
- Номинальное напряжение
- 12 В
- Максимальный ток заряда
- 20 А
- Максимальный ток разряда
- 20 А
- Основные защиты
- перезаряд, чрезмерный разряд, перегрузка по току, короткое замыкание
- Размеры
- 75 × 48 × 14 мм
Подробное описание и особенности
Как работает BMS
Контроллер отслеживает напряжение каждой последовательной группы аккумуляторов и ток в силовой цепи. Когда параметр выходит за допустимый предел, BMS отключает заряд или нагрузку. Пассивная балансировка уменьшает разницу напряжений между группами в конце заряда, но не заменяет первоначальное выравнивание элементов и не исправляет поврежденные или существенно разбалансированные ячейки.
Две модификации для разной химии

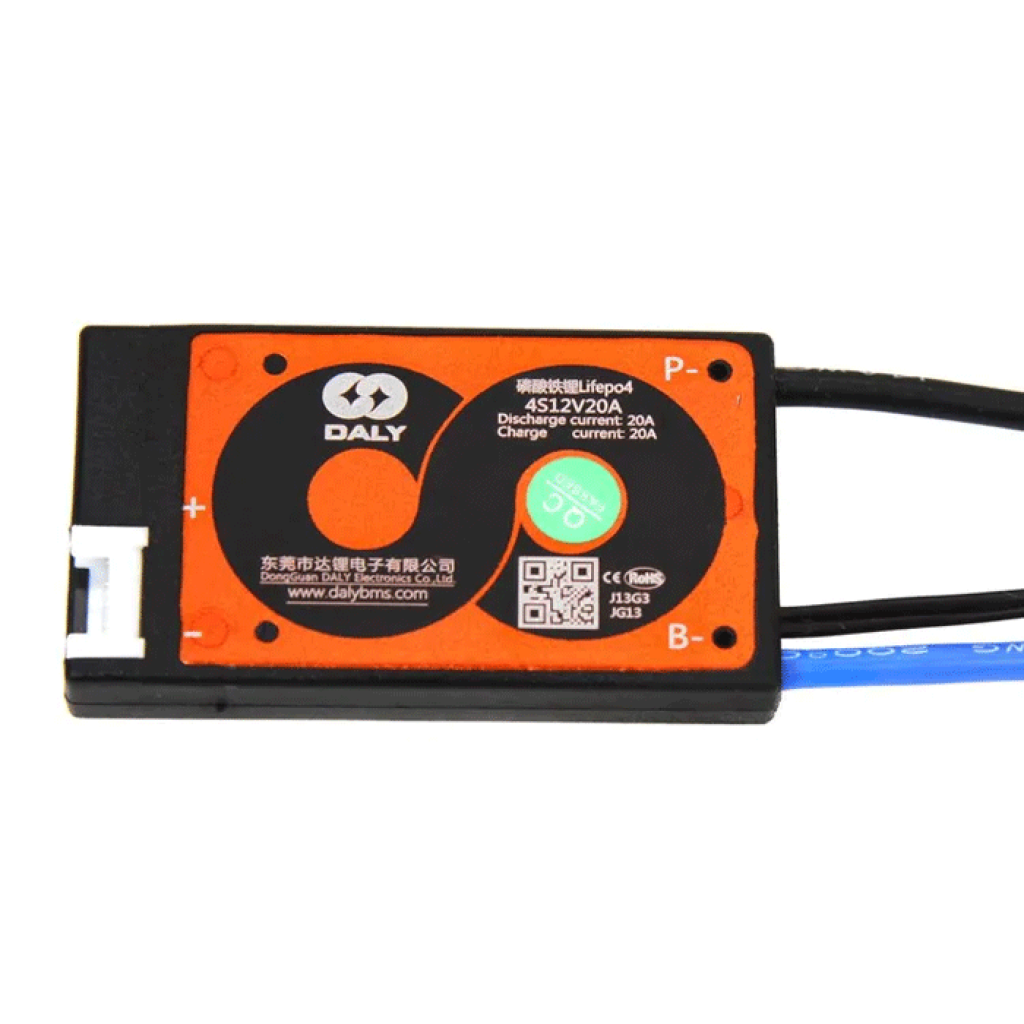

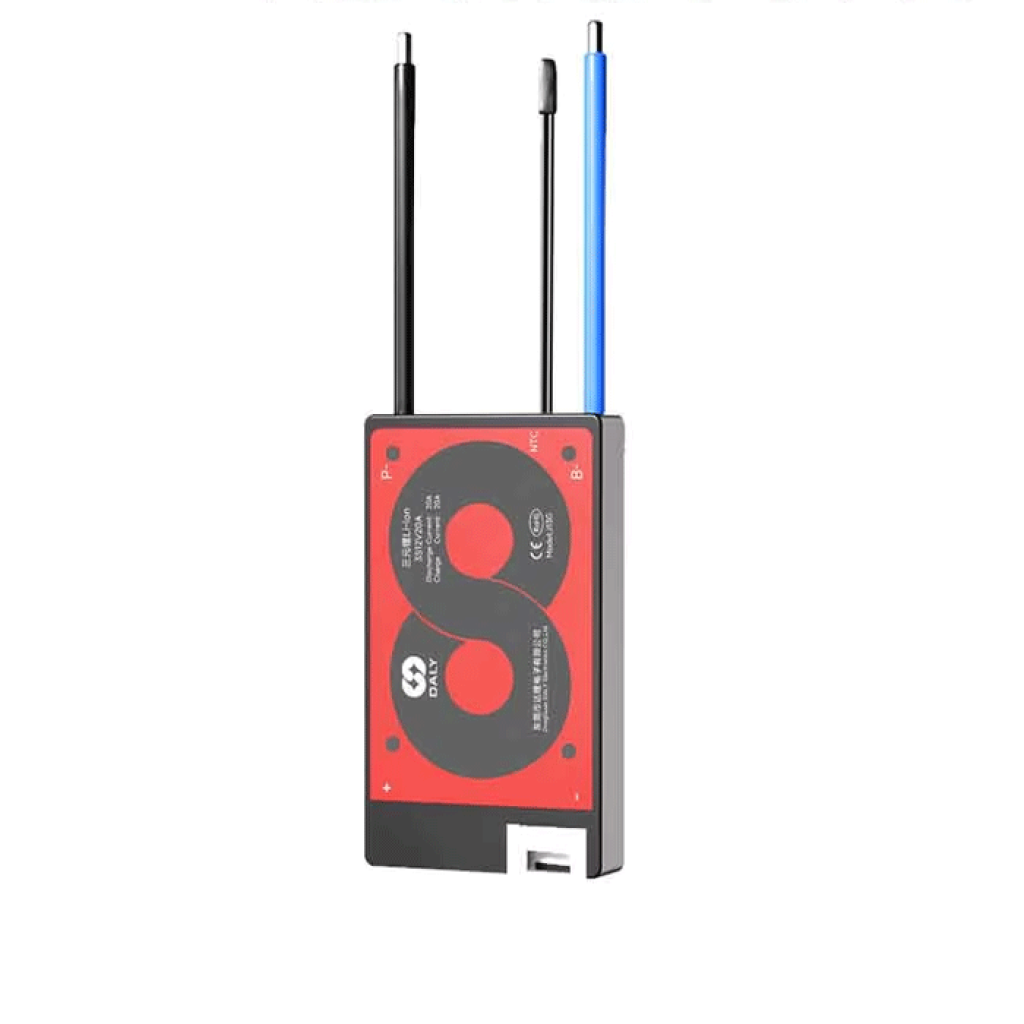

Модификация 3S Li-ion предназначена для трех последовательных групп Li-ion с номинальным напряжением сборки около 11,1 В и напряжением полного заряда 12,6 В. Модификация 4S LiFePO4 работает с четырьмя последовательными группами LiFePO4: приблизительно 12,8 В номинально и 14,6 В после полного заряда. Количество параллельных элементов в каждой группе может отличаться, но все группы должны быть одинаковыми по схеме, типу и состоянию элементов.
Ток и совместимость нагрузки
Значение 20 А является максимальным пределом заряда и разряда. При выборе учитывайте не только средний ток, но и пусковые импульсы двигателя, инвертора, насоса или другой нагрузки, возможности самих элементов, сечение проводов, качество соединений и условия охлаждения. Для длительной работы непосредственно на пределе 20 А стоит выбрать BMS с большим запасом по току.
Правильное зарядное устройство
BMS не формирует алгоритм заряда и не преобразует напряжение. Для 3S Li-ion необходимо зарядное устройство на 12,6 В, а для 4S LiFePO4 — на 14,6 В. Ток зарядного устройства не должен превышать 20 А и допустимый ток конкретных аккумуляторов. Срабатывание защиты от перенапряжения не следует использовать как штатный способ завершения каждого цикла заряда.
Подойдет / не подойдет
Подойдет
- для сборки 3S Li-ion с правильно выбранной модификацией Li-ion;
- для сборки 4S LiFePO4 с правильно выбранной модификацией LiFePO4;
- для 12-вольтовых резервных, портативных и мобильных систем с током ниже 20 А и достаточным запасом;
- когда необходимы защита силовой цепи и пассивная балансировка последовательных групп.
Не подойдет
- для 4S Li-ion, 3S LiFePO4, свинцовых аккумуляторов или другой химии и количества последовательных групп;
- для нагрузки свыше 20 А или с неизвестным пусковым током;
- в качестве замены зарядного устройства, стабилизатора напряжения или отдельного предохранителя;
- если оборудование не выдерживает полный диапазон напряжений выбранной батареи.
Примеры применения
Резервное питание 12-вольтового оборудования
Сборка 4S LiFePO4 может питать роутер, освещение, средства связи или автоматику, если вход оборудования рассчитан на фактический диапазон напряжений батареи до 14,6 В, а ток остается ниже предела BMS.
Портативная батарея 3S Li-ion
Модификация 3S Li-ion подходит для переносной электроники, аудиосистемы или робототехники, если потребитель совместим с напряжением сборки 3S, а элементы и проводка выдерживают рабочий и пусковой ток.
Небольшая автономная система
BMS можно использовать в батарейном блоке для кемпингового освещения, насоса или измерительного оборудования. Зарядное устройство, нагрузка и BMS должны соответствовать одной химии, количеству групп и допустимому току.
Подключение
Определите модификацию
Проверьте химию батареи и количество последовательных групп: 3S Li-ion или 4S LiFePO4. Не начинайте монтаж, если маркировка BMS не соответствует сборке.
Обозначьте контрольные точки
Обозначьте общий минус как B0, а следующие точки между группами — B1, B2, B3 и, для 4S, B4. Последняя точка должна быть общим плюсом сборки.
Подсоедините балансировочные провода

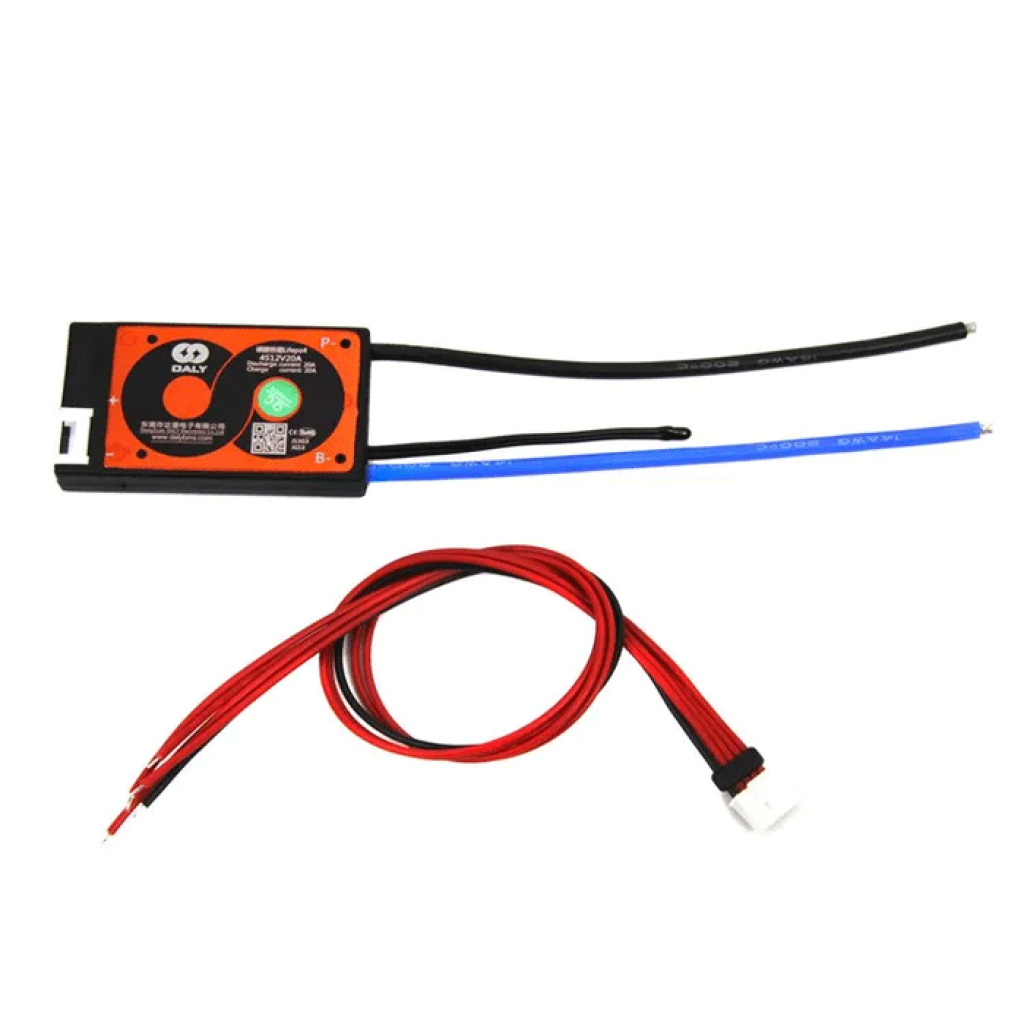

Во время пайки балансировочный разъем не должен быть вставлен в BMS. Для 3S используется 4-контактный шлейф, для 4S — 5-контактный.[1][2]
Проверьте напряжения мультиметром
Измерьте напряжение между каждой парой соседних проводов и проверьте последовательность от B0 до последней группы. Вставляйте шлейф в BMS только после подтверждения правильного порядка и полярности.[1][2]
Подключите силовую цепь
Подсоедините B− к общему минусу батареи, а P− — к минусу зарядного устройства и нагрузки в соответствии с маркировкой модуля. Первый запуск выполняйте с ограниченной нагрузкой и контролем напряжения.
Ограничения и безопасность
Не путайте Li-ion и LiFePO4
Неправильная модификация имеет несоответствующие пороги защиты. Это может привести к преждевременному отключению, перезаряду или чрезмерному разряду элементов. Перед подключением сверьте химию, количество групп и маркировку BMS.
Соблюдайте порядок балансировочных проводов
Перепутанная полярность или последовательность B0–B3/B4 может повредить BMS и аккумуляторы. Не вставляйте шлейф в модуль до проверки каждой точки мультиметром.
20 А — максимальный предел
Не проектируйте длительную работу непосредственно на пределе 20 А. Учитывайте пусковой ток, нагрев, сечение проводов, разъемы и возможности аккумуляторов; при необходимости выбирайте BMS с большим запасом.
BMS не заменяет зарядное устройство
Используйте зарядное устройство с правильным напряжением и алгоритмом для выбранной химии. Добавьте отдельный предохранитель в силовую цепь и обеспечьте изоляцию всех открытых соединений.
Не проверяйте защиту преднамеренным коротким замыканием
Преднамеренное замыкание силовых контактов создает опасный ток и может повредить элементы, проводку или BMS. После монтажа проверяйте напряжение и работу с контролируемой нагрузкой.
FAQ
Одна BMS работает и с 3S Li-ion, и с 4S LiFePO4?
Нет. Это отдельные модификации с разными порогами защиты. Выбирайте вариант, который точно соответствует химии и количеству последовательных групп батареи.
Заряжает ли этот контроллер аккумулятор?
Нет. BMS контролирует и отключает силовую цепь в опасных режимах, но для заряда необходимо отдельное устройство: 12,6 В для 3S Li-ion или 14,6 В для 4S LiFePO4.
Подойдет ли BMS 20 А для двигателя или инвертора?
Только если рабочий и пусковой ток не превышают возможности BMS, аккумуляторов, проводки и разъемов. Для нагрузки с резкими пусковыми импульсами необходим дополнительный запас по току.
Почему после монтажа нет напряжения на выходе?
Проверьте полярность, порядок балансировочных проводов, напряжение каждой группы и состояние защиты. Для восстановления после глубокого разряда может потребоваться подключение правильного зарядного устройства. Не обходите BMS перемычкой и не замыкайте силовые контакты.
Можно ли соединять элементы параллельно?
Да. Обозначение 3S или 4S определяет количество последовательных групп, а в каждой группе могут быть параллельные элементы. Они должны быть согласованы по типу и состоянию, а суммарный ток сборки — соответствовать BMS и проводке.
Документы и источники
- DALY, 3S BMS wiring tutorial — 4-контактный шлейф и последовательность подключения 3S.
- DALY, 4S BMS Wiring Tutorial — 5-контактный шлейф и последовательность подключения 4S.
