Модуль фотоимпульсного датчика скорости двигателя оптопара

Есть в наличии

Код товара: 1162

26.00 грн

Нашли дешевле?

-Рабочее напряжение-:3.3 - 5 В

-Выходной сигнал-:цифровой

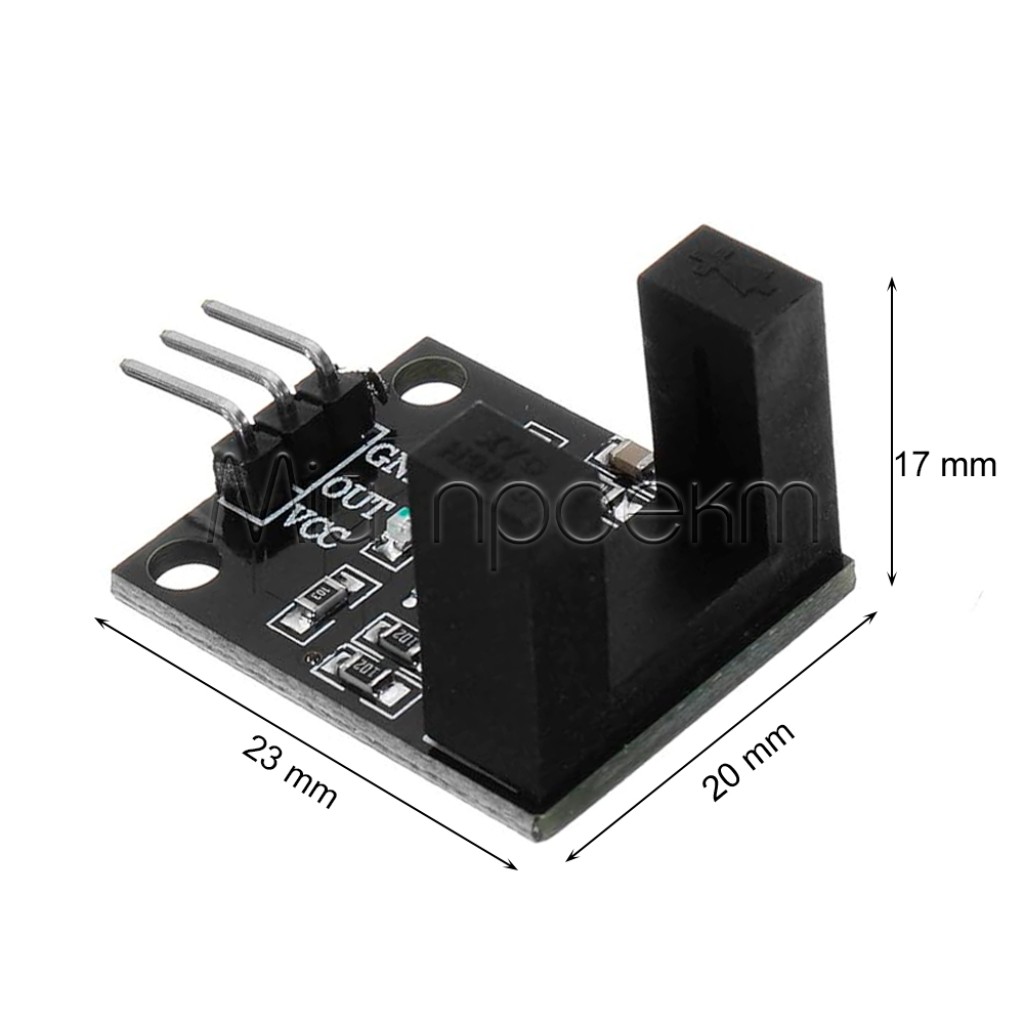

-Размеры-:23 х 20 х 17 мм

-Тип микросхемы-:LM393

-Ширина паза датчика-:10 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль фотоимпульсного датчика скорости двигателя оптопара

Код товара: 1162

26.00 грн

Описание

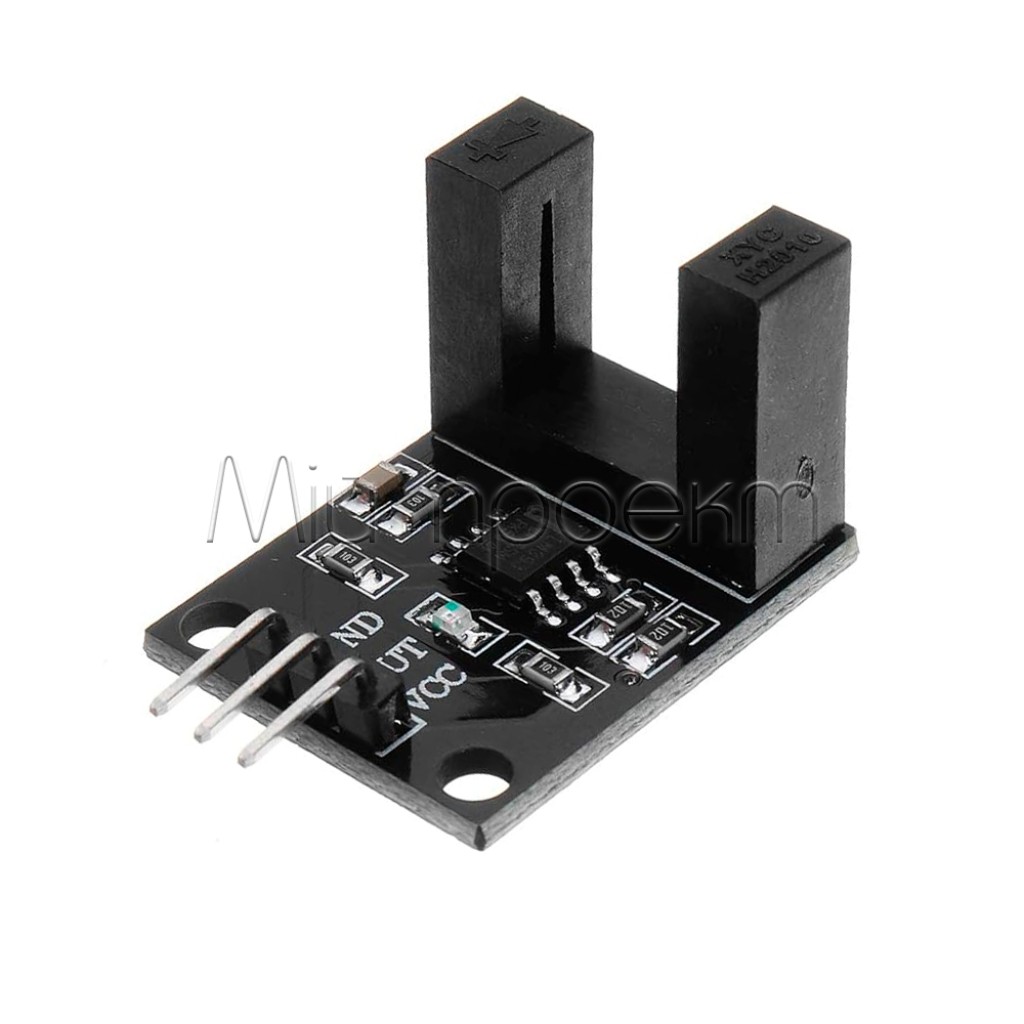

🔌 Модуль FC-33 - Инфракрасный датчик прерывания

Оптический датчик для обнаружения объектов с цифровым выходом

Общее описание

Модуль FC-33 – высокоточный инфракрасный датчик прерывания с U-образным корпусом, предназначенный для обнаружения присутствия объектов в широком спектре применений. Датчик сочетает ИК-передатчик и приемник в компактном корпусе, обеспечивая надежное обнаружение непрозрачных объектов, проходящих через оптический путь. Благодаря встроенному компаратору и цифровому выходу, модуль легко интегрируется с микроконтроллерами Arduino, Raspberry Pi и другими устройствами автоматизации. Идеально подходит для систем подсчета, мониторинга скорости вращения, контроля наличия материалов и автоматизации производственных процессов.

✅ Технические преимущества:

• U-образная конструкция – оптимальная форма для точного обнаружения объектов различных размеров с минимальными ложными срабатываниями благодаря направленному ИК-лучу
• Цифровой выход – четкие логические уровни HIGH/LOW обеспечивают надежную работу с микроконтроллерами без необходимости дополнительной обработки аналогового сигнала
• Встроенный компаратор – интегрированная схема обработки сигнала обеспечивает стабильную работу в условиях переменного освещения и электромагнитных помех
• Светодиодная индикация – встроенный LED-индикатор позволяет визуально контролировать состояние датчика в режиме реального времени без подключения к контроллеру
• Высокая быстродействие – быстрое реагирование на изменения позволяет использовать датчик для подсчета быстро вращающихся объектов и высокоскоростных процессов
• Простота подключения – стандартный 3-пиновый интерфейс (VCC, GND, OUT) обеспечивает быстрое подключение к любой системе автоматизации

🔧 Идеальное решение для:

Измерение скорости двигателей

Контроль наличия бумаги в принтерах

Системы подсчета объектов

Датчики состояния дверей

Автоматизация производства

Системы безопасности

Робототехника

Концевые выключатели

💡 Широкие возможности применения:

Измерение скорости вращения – используя диск с прорезями или метками, датчик может точно подсчитывать обороты двигателя в режиме реального времени. Это позволяет создавать системы контроля скорости, тахометры и системы обратной связи для регулирования оборотов. Особенно полезно в робототехнике и промышленной автоматизации для мониторинга работы приводов.
Контроль подачи материалов – в принтерах, копировальных аппаратах и других устройствах датчик может определять наличие бумаги, картона или других материалов. Это обеспечивает автоматическую остановку работы при окончании материала и предупреждает о необходимости пополнения. Также подходит для контроля подачи ленты, ниток и других ленточных материалов.
Системы безопасности и доступа – как концевой выключатель для дверей, ворот, защитных кожухов оборудования. Датчик может контролировать положение подвижных частей механизмов и обеспечивать аварийную остановку при нарушении безопасного положения. Используется в системах контроля доступа для определения открытого/закрытого состояния.
Автоматизация производственных процессов – подсчет количества деталей на конвейере, контроль заполнения емкостей, мониторинг прохождения заготовок через технологические узлы. Датчик может работать в сложных условиях производства благодаря инфракрасному принципу работы, не зависящему от видимого освещения.
Умный дом и IoT проекты – интеграция в системы умного дома для автоматизации освещения, вентиляции, мониторинга активности. Может использоваться для подсчета посетителей, контроля использования ресурсов, создания сигнализации. Легко программируется с Arduino, ESP32 и другими микроконтроллерами.

📦 Детальные технические характеристики:

Модель: FC-33
Напряжение питания: 3.3-5V DC
Потребление тока: <20mA
Тип датчика: Инфракрасный оптический прерыватель
Конструкция: U-образный корпус
Компоненты:
- ИК-передатчик (светодиод)
- ИК-приемник (фототранзистор)
- Компаратор: LM393
- Индикаторный LED
Тип выхода: Цифровой (TTL)
Логика работы: HIGH при наличии объекта, LOW при отсутствии
Время отклика: <1мс
Интерфейс подключения: 3-пиновый (VCC, GND, OUT)
Размеры прорези: 10мм ширина
Температурный диапазон: -10°C до +70°C
Влажность: 5-95% (без конденсации)
Совместимость: Arduino, Raspberry Pi, ESP32/ESP8266
Индикация: Светодиодный индикатор состояния

⚠️ Важные аспекты использования:

Правильное подключение питания – обязательно соблюдайте полярность при подключении VCC и GND. Датчик работает как с 3.3V, так и с 5V, но для стабильной работы рекомендуется использовать 5V. Убедитесь, что источник питания может обеспечить достаточный ток (минимум 50mA) для надежной работы всех компонентов.
Особенности цифрового выхода – выходной сигнал имеет логику: HIGH (1) при блокировании луча объектом, LOW (0) при свободном прохождении луча. Это инверсная логика по сравнению с некоторыми другими датчиками. При программировании учитывайте эту особенность для правильной интерпретации показаний.
Защита от внешнего освещения – хотя датчик использует инфракрасное излучение, которое менее чувствительно к видимому свету, избегайте прямого попадания яркого солнечного света или мощных ламп на приемник. Это может привести к ложным срабатываниям или нестабильной работе.
Механическое крепление – обеспечьте надежное крепление датчика, особенно в приложениях с вибрацией или механическими воздействиями. Зазор между передатчиком и приемником должен оставаться постоянным для стабильной работы. Избегайте механических деформаций корпуса.
Программирование и отладка – используйте функцию digitalRead() для считывания состояния датчика. Для устранения дребезга контактов можно добавить небольшую задержку (10-50мс) между считываниями или использовать программную фильтрацию. При отладке ориентируйтесь на состояние встроенного светодиода для визуального контроля работы датчика.

Модуль FC-33 – надежное решение для точного обнаружения объектов в ваших проектах автоматизации. Простота подключения, высокая точность и универсальность применения делают этот датчик незаменимым инструментом для разработчиков и инженеров. Начните создавать умные системы уже сегодня!

#FC33 #ИнфракрасныйДатчик #ДатчикПрерывания #Arduino #Автоматизация #ОптическийСенсор

Характеристики

-Основные-

-Рабочее напряжение-

3.3 - 5 В

-Выходной сигнал-

цифровой

-Дополнительные-

-Размеры-

23 х 20 х 17 мм

-Тип микросхемы-

LM393

-Ширина паза датчика-

10 мм
