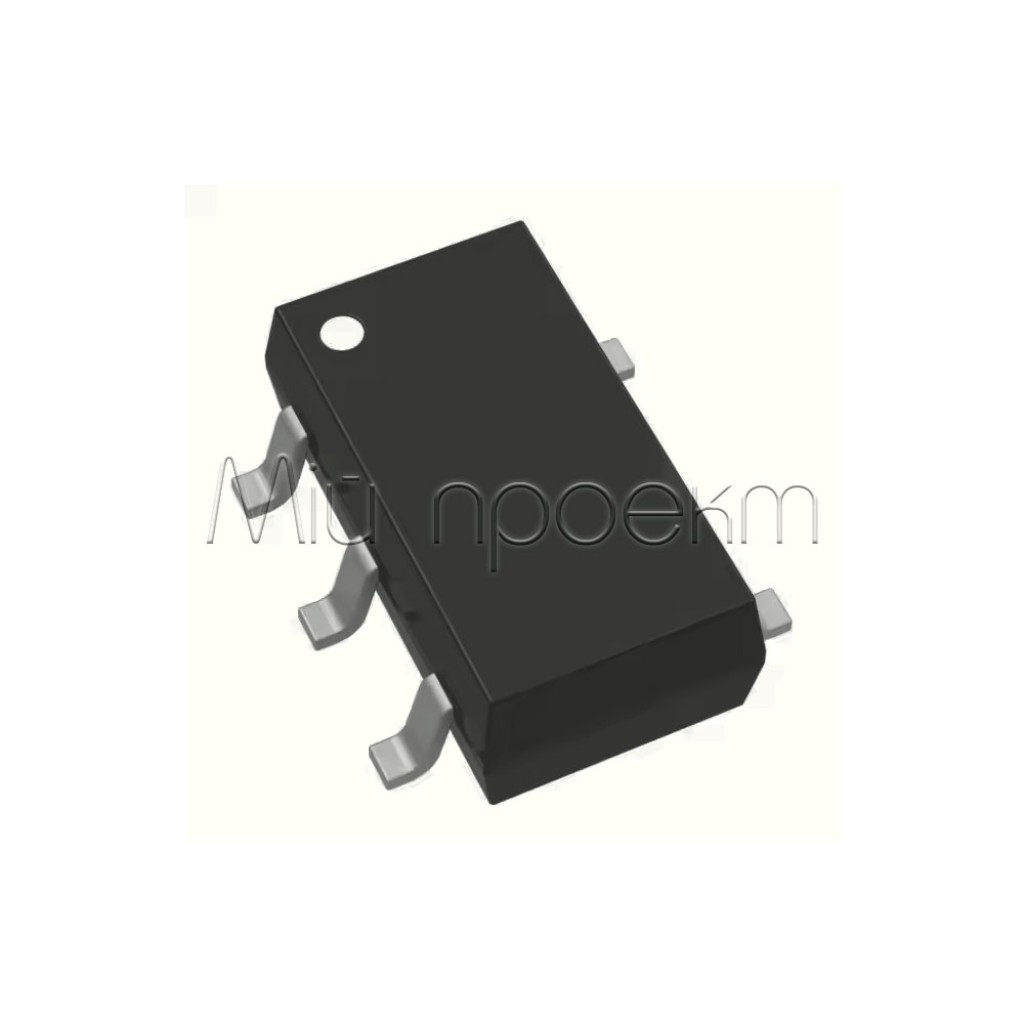

RT9193-12GB RT9193-15GB RT9193-18GB RT9193-25GB RT9193-28GB RT9193-30GB RT9193-33GB RT9193-36GB корпус SOT-23-5

Name: RT9193-12GB RT9193-15GB RT9193-18GB RT9193-25GB RT9193-28GB RT9193-30GB RT9193-33GB RT9193-36GB корпус SOT-23-5
Brand: Мій Проект
SKU: 5420
Price: 4.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5420

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

RT9193-12GB RT9193-15GB RT9193-18GB RT9193-25GB RT9193-28GB RT9193-30GB RT9193-33GB RT9193-36GB корпус SOT-23-5

В наявності

Код товару: 5420

4.00 грн

Знайшли дешевше?

Стабілізатор напруги RT9193 *

Вихідна напруга:1.2 В, 1.5 В, 1.8 В, 2.5 В, 2.8 В, 3.0 В, 3.3 В, 3.6 В

Вхідна напруга:2.5 - 5.5 В

Захист:від перевантаження, перегріву та короткого замикання

Робоча температура:-40 °C ... +85 °C

Тип корпусу:SOT-23-5

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

RT9193-12GB RT9193-15GB RT9193-18GB RT9193-25GB RT9193-28GB RT9193-30GB RT9193-33GB RT9193-36GB корпус SOT-23-5

Код товару: 5420

4.00 грн

Опис

RT9193-15GB / -18GB / -25GB / -28GB / -30GB / -33GB / -36GB SOT-23-5

Фіксовані LDO-стабілізатори напруги на 300 мА з ультранизьким шумом та швидким запуском, оптимізовані для портативної електроніки. Корпус SOT-23-5 забезпечує компактне розміщення на платі.

Основні переваги

Ультранизький шум виходу

Типово 100 µV_RMS (10 Гц–100 кГц за I_OUT=200 мА, C_OUT=1 µФ) — підходить для чутливих RF/аналогових вузлів.

Високий PSRR

Близько 70 дБ на 100 Гц та 50 дБ на 10 кГц (C_OUT=1 µФ, I_OUT=10 мА) для ефективного придушення пульсацій живлення.

Низьке падіння напруги

Типово 220 мВ при навантаженні 300 мА, що підвищує корисний запас батареї.

Стабільність з керамікою 1 µФ

Працює з низькоESR керамічними конденсаторами; додатковий вивід BP для ще нижчого шуму (рекомендовано 22 нФ).

Ключові характеристики

Тип	Одноканальний фіксований LDO-регулятор
Діапазон вхідної напруги (рекоменд.)	2.5 – 5.5 В
Макс. вихідний струм	300 мА
Падіння напруги	220 мВ тип., 300 мВ макс. @ 300 мА (V_OUT > 2.8 В)
Точність вихідної напруги	±2 % (I_OUT=1 мА)
Вихідний шум	100 µV_RMS (10 Гц–100 кГц, I_OUT=200 мА, C_OUT=1 µФ)
PSRR	≈70 дБ @ 100 Гц; ≈50 дБ @ 10 кГц (I_OUT=10 мА, C_OUT=1 µФ)
Конденсатори для стабільності	C_IN=1 µФ (X7R), C_OUT=1 µФ (X7R); BP = 22 нФ
Управління	Вхід EN (TTL); швидкий запуск, типово <50 µс
Захисти	Обмеження струму (≈360–400 мА), термозахист
Абс. макс. вхідна напруга	6 В
Діапазон температур (оточення)	−40 … +85 °C
Корпус	SOT-23-5 (код пакета B)

Детальні технічні параметри

Рекомендовані умови: V_IN=2.5–5.5 В; V_EN=0–5.5 В; T_J=−40…+125 °C; T_A=−40…+85 °C.
Границі ввімк./вимк. EN: V_IH≈1.2 В (старт), V_IL≈0.4 В (вимкнення).
Струм споживання без навантаження: типово 90 µА (макс. 130 µА); у вимкненні ≈0.01 µА.
Лімітування струму: типово 400 мА (мін. 360 мА); вбудований термозахист ≈165 °C (гістерезис ≈30 °C).
Стабільність з керамікою 1 µФ на вході та виході; вивід BP не залишати плаваючим, рекомендується ≥22 нФ.
Для SOT-23-5: розсіювана потужність при +25 °C — близько 400 мВт; тепловий опір θ_JA ≈250 °C/Вт (JEDEC 51-3).
Фіксовані напруги серії за даташитом: 1.5…5.0 В з кроком 0.1 В; типові склади: 1.5, 1.8, 2.5, 2.8, 3.0, 3.3, 3.6 В.
Виводи (SOT-23-5): VIN, VOUT, GND, EN, BP.

Примітка: параметри базуються на документації Richtek для RT9193. Джерело: Richtek Datasheet (PDF).

Основні сфери застосування

Мобільні та портативні пристрої, що працюють від батареї
Радіомодулі та інші RF-вузли з високими вимогами до шумів
Нотбуки, КПК, портативні вимірювальні прилади
Плати розширення (PCMCIA) та портативні інформаційні пристрої

Сумісні позначення та альтернативи

Модифікації цієї ж серії у корпусі SOT-23-5: RT9193-15GB, RT9193-18GB, RT9193-25GB, RT9193-28GB, RT9193-30GB, RT9193-33GB, RT9193-36GB (фіксовані напруги 1.5–3.6 В). Інші фіксовані значення в діапазоні 1.5–5.0 В доступні за специфікацією серії.

Питання-відповіді (FAQ)

Які конденсатори потрібні для стабільної роботи?

За даташитом необхідно по 1 µФ X7R на вході та виході. Для мінімізації шуму підключіть 22 нФ до виводу BP (між BP і GND).

Який діапазон вхідної напруги та падіння?

Рекомендований V_IN=2.5–5.5 В (абс. макс. 6 В). Типове падіння ≈220 мВ при 300 мА (V_OUT > 2.8 В).

Чи є захист від аварійних режимів?

Так, реалізовано обмеження струму (≈360–400 мА) та термозахист із відсіченням близько 165 °C.
