RT9193-12GB RT9193-15GB RT9193-18GB RT9193-25GB RT9193-28GB RT9193-30GB RT9193-33GB RT9193-36GB корпус SOT23-5

Есть в наличии

Код товара: 5420

4.00 грн

Нашли дешевле?

Стабилизатор напряжения RT9193 *

Входное напряжение:2.5 - 5.5 В

Выходное напряжение:1.2 В, 1.5 В, 1.8 В, 2.5 В, 2.8 В, 3.0 В, 3.3 В, 3.6 В

Защита:от перегрузки, короткого замыкания, перегрева, сверхнапряжения

Рабочая температура:-40 °C ... +85 °C

Тип корпуса:SOT-23-5

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

RT9193-12GB RT9193-15GB RT9193-18GB RT9193-25GB RT9193-28GB RT9193-30GB RT9193-33GB RT9193-36GB корпус SOT23-5

Код товара: 5420

4.00 грн

Описание

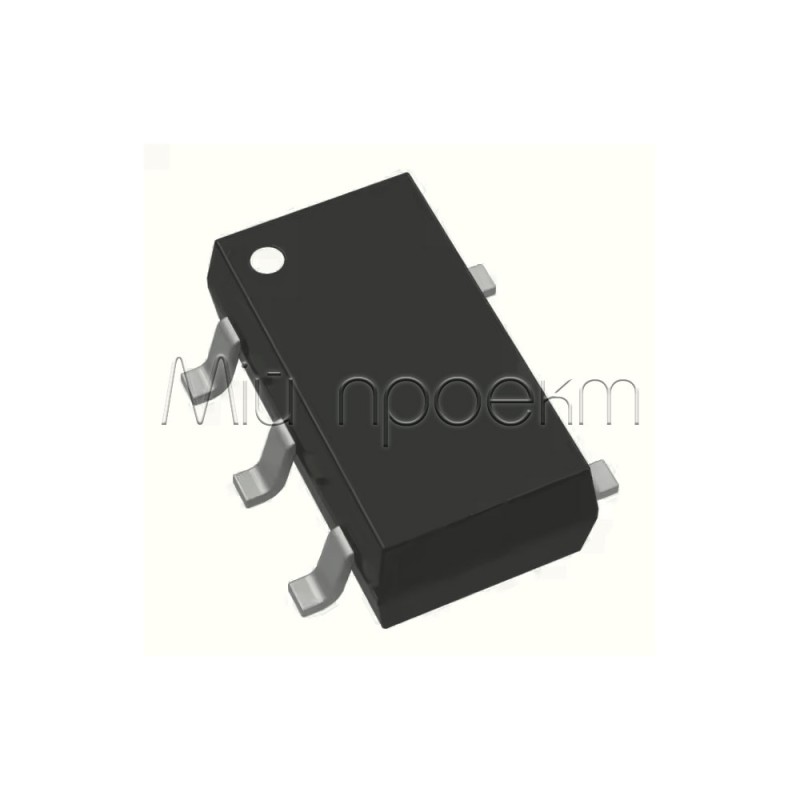

RT9193-15GB / -18GB / -25GB / -28GB / -30GB / -33GB / -36GB SOT-23-5

Фиксированные LDO-стабилизаторы напряжения на 300 мА с ультранизким шумом и быстрым запуском, оптимизированы для портативной электроники. Корпус SOT-23-5 обеспечивает компактное размещение на плате.

Основные преимущества

Ультранизкий выходной шум

Типично 100 µV_RMS (10 Гц–100 кГц при I_OUT=200 мА, C_OUT=1 µФ) — подходит для чувствительных RF/аналоговых узлов.

Высокий PSRR

Около 70 дБ на 100 Гц и 50 дБ на 10 кГц (C_OUT=1 µФ, I_OUT=10 мА) для эффективного подавления пульсаций питания.

Низкое падение напряжения

Типично 220 мВ при нагрузке 300 мА, что повышает полезный запас батареи.

Стабильность с керамикой 1 µФ

Работает с низкоESR керамическими конденсаторами; дополнительный вывод BP для еще более низкого шума (рекомендуется 22 нФ).

Ключевые характеристики

Тип	Одноканальный фиксированный LDO-регулятор
Диапазон входного напряжения (рекоменд.)	2.5 – 5.5 В
Макс. выходной ток	300 мА
Падение напряжения	220 мВ тип., 300 мВ макс. @ 300 мА (V_OUT > 2.8 В)
Точность выходного напряжения	±2 % (I_OUT=1 мА)
Выходной шум	100 µV_RMS (10 Гц–100 кГц, I_OUT=200 мА, C_OUT=1 µФ)
PSRR	≈70 дБ @ 100 Гц; ≈50 дБ @ 10 кГц (I_OUT=10 мА, C_OUT=1 µФ)
Конденсаторы для стабильности	C_IN=1 µФ (X7R), C_OUT=1 µФ (X7R); BP = 22 нФ
Управление	Вход EN (TTL); быстрый запуск, типично <50 µс
Защиты	Ограничение тока (≈360–400 мА), термозащита
Абс. макс. входное напряжение	6 В
Диапазон температур (окружающей среды)	−40 … +85 °C
Корпус	SOT-23-5 (код корпуса B)

Подробные технические параметры

Рекомендуемые условия: V_IN=2.5–5.5 В; V_EN=0–5.5 В; T_J=−40…+125 °C; T_A=−40…+85 °C.
Пороги вкл./выкл. EN: V_IH≈1.2 В (включение), V_IL≈0.4 В (выключение).
Ток потребления без нагрузки: типично 90 µА (макс. 130 µА); в выключенном состоянии ≈0.01 µА.
Ограничение тока: типично 400 мА (мин. 360 мА); встроенная термозащита ≈165 °C (гистерезис ≈30 °C).
Стабильность с керамикой 1 µФ на входе и выходе; вывод BP не оставлять плавающим, рекомендуется ≥22 нФ.
Для SOT-23-5: рассеиваемая мощность при +25 °C — около 400 мВт; тепловое сопротивление θ_JA ≈250 °C/Вт (JEDEC 51-3).
Фиксированные напряжения серии по даташиту: 1.5…5.0 В с шагом 0.1 В; типовые номиналы: 1.5, 1.8, 2.5, 2.8, 3.0, 3.3, 3.6 В.
Выводы (SOT-23-5): VIN, VOUT, GND, EN, BP.

Примечание: параметры основаны на документации Richtek для RT9193. Источник: Richtek Datasheet (PDF).

Основные области применения

Мобильные и портативные устройства, работающие от батареи
Радиомодули и другие RF-узлы с высокими требованиями к шумам
Ноутбуки, КПК, портативные измерительные приборы
Платы расширения (PCMCIA) и портативные информационные устройства

Совместимые обозначения и альтернативы

Модификации этой же серии в корпусе SOT-23-5: RT9193-15GB, RT9193-18GB, RT9193-25GB, RT9193-28GB, RT9193-30GB, RT9193-33GB, RT9193-36GB (фиксированные напряжения 1.5–3.6 В). Другие фиксированные значения в диапазоне 1.5–5.0 В доступны по спецификации серии.

Вопросы-ответы (FAQ)

Какие конденсаторы нужны для стабильной работы?

По даташиту необходимо по 1 µФ X7R на входе и выходе. Для минимизации шума подключите 22 нФ к выводу BP (между BP и GND).

Каков диапазон входного напряжения и падение?

Рекомендуемый V_IN=2.5–5.5 В (абс. макс. 6 В). Типичное падение ≈220 мВ при 300 мА (V_OUT > 2.8 В).

Есть ли защита от аварийных режимов?

Да, реализовано ограничение тока (≈360–400 мА) и термозащита с отсечением около 165 °C.
