Модуль ADS1115 - 4-канальний 16-бітний АЦП

В наявності

Код товару: 1497

129.00 грн

Знайшли дешевше?

-Робоча напруга-:2 - 5.5 В

-Робочий струм-:до 1 мА

-Інтерфейс-:I2C

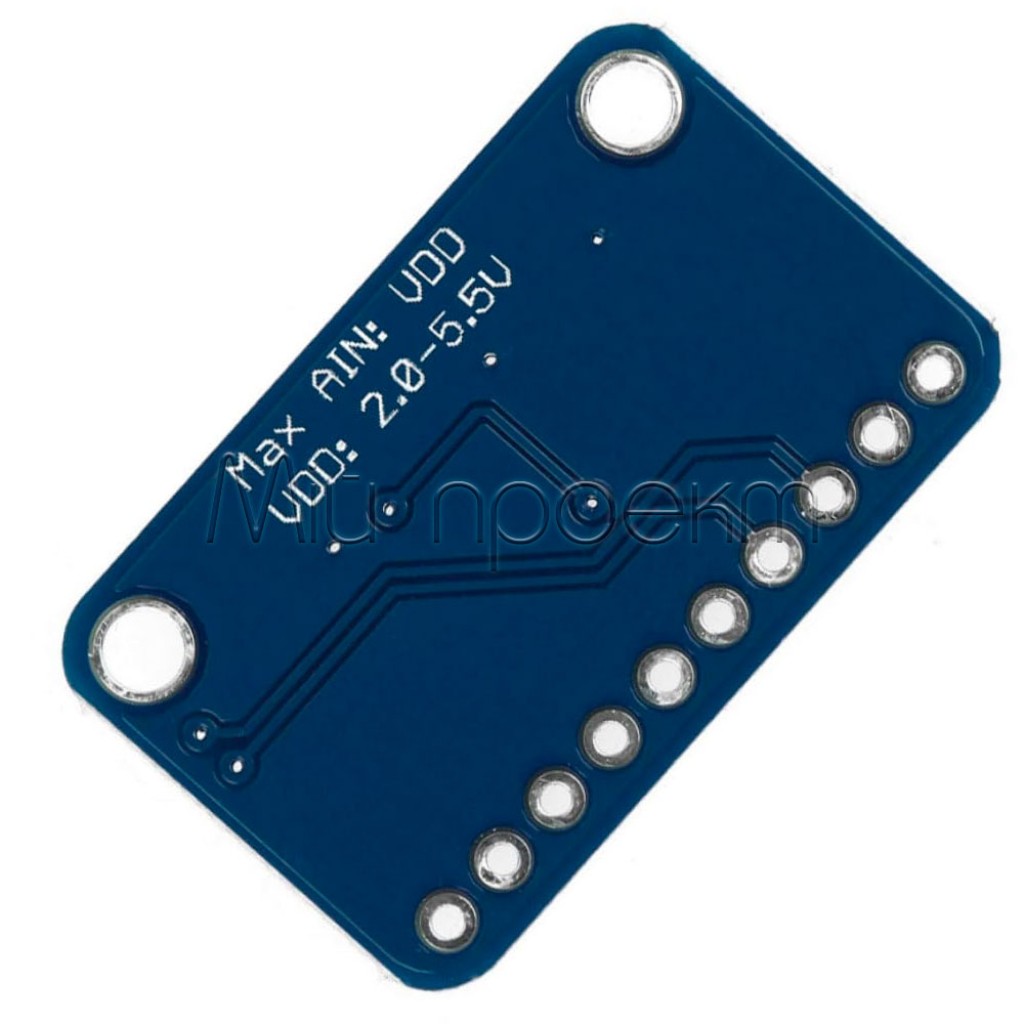

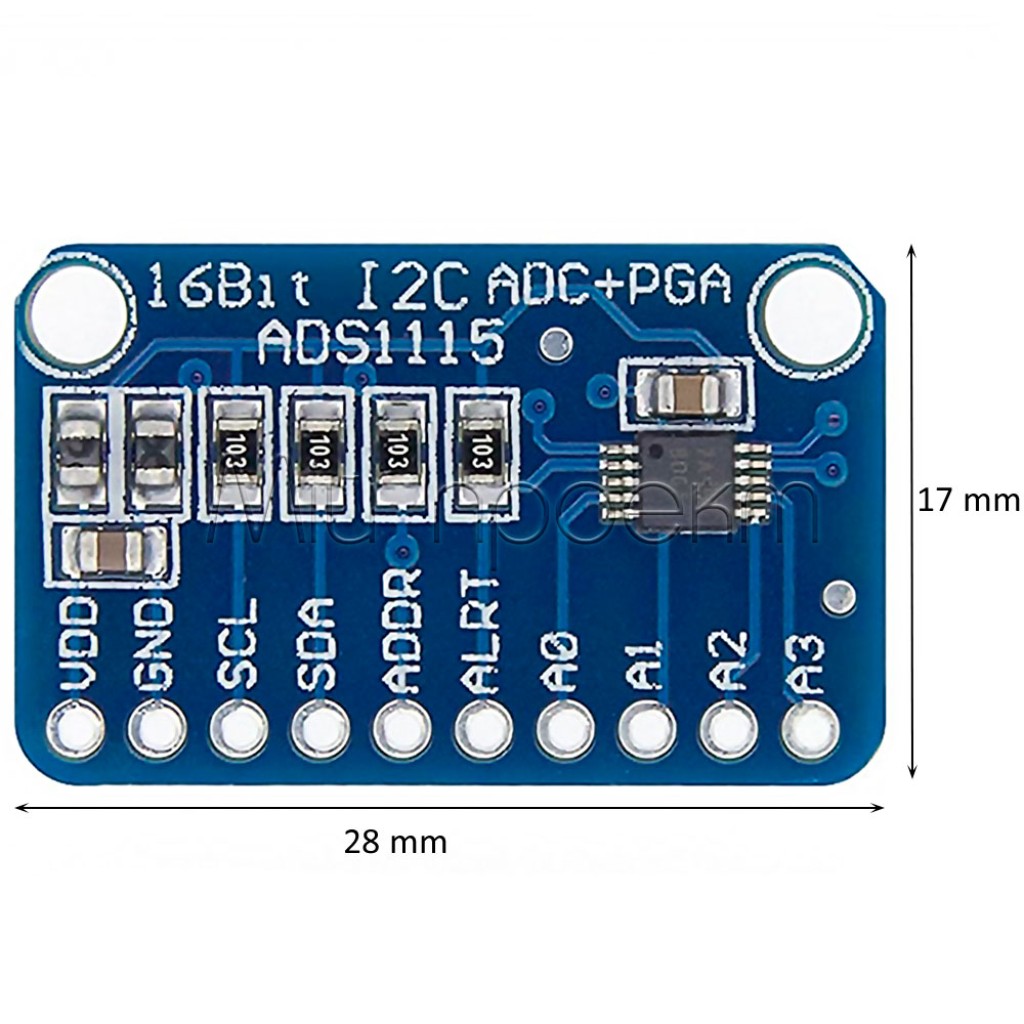

-Розміри-:28 х 17 мм

-Діапазон робочої температури-:- 40°C ... + 125°C

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Модуль ADS1115 - 4-канальний 16-бітний АЦП

Код товару: 1497

129.00 грн

Опис

🔌 Модуль АЦП ADS1115 16-біт з I²C інтерфейсом

Високоточний 16-бітний аналого-цифровий перетворювач з чотирма вхідними каналами

Загальний опис

Модуль ADS1115 – це високоточний 16-бітний аналого-цифровий перетворювач (АЦП) з I²C інтерфейсом, який дозволяє вимірювати аналогові сигнали з надзвичайною точністю. Завдяки чотирьом вхідним каналам (A0-A3), програмованому підсилювачу з регульованим коефіцієнтом підсилення та вбудованому компаратору, модуль ідеально підходить для точного вимірювання напруги, створення високоточних вольтметрів, моніторингу батарей, систем збору даних та багатьох інших застосувань. Компактний розмір та легкість підключення через лише 4 дроти (живлення та I²C) роблять його незамінним для проєктів, де потрібна точність вимірювань до тисячних долей вольта.

✅ Технічні переваги:

• Високоточне 16-бітне перетворення – забезпечує надзвичайну роздільну здатність до 0,0078125 мВ (8 мікровольт) при найменшому діапазоні вимірювання, що дозволяє виявляти навіть найменші зміни напруги в аналогових сигналах
• Чотири конфігуровані аналогові входи – можуть працювати як в одиночному (single-ended), так і в диференційному режимі, що збільшує гнучкість використання для різних типів сигналів та датчиків
• Програмований підсилювач (PGA) – дозволяє обирати 6 різних діапазонів вимірювання від ±0,256В до ±6,144В, що оптимально підходить для роботи з сигналами різної амплітуди та забезпечує максимальну точність вимірювань
• Вбудований компаратор – дозволяє налаштувати сигналізацію через вивід ALRT, який спрацьовує при перевищенні заданого порогу напруги без постійного опитування АЦП, що економить ресурси мікроконтролера
• Інтерфейс I²C – забезпечує просте підключення до Arduino, Raspberry Pi та інших мікроконтролерів всього через 2 дроти, а конфігурація адреси через вивід ADDR дозволяє підключити до 4 модулів на одну шину для загальної кількості 16 аналогових входів
• Внутрішнє джерело опорної напруги – забезпечує стабільну роботу без необхідності додаткових зовнішніх компонентів, що спрощує схему та економить місце на платі

🔧 Ідеальне рішення для:

Високоточні вольтметри

Системи моніторингу батарей

Датчики з малими змінами сигналу

Системи збору даних

Автоматизація та контроль

Робототехніка

Вимірювальне обладнання

DIY електроніка

💡 Широкі можливості застосування:

Високоточний вольтметр – завдяки 16-бітній роздільній здатності, модуль ідеально підходить для створення цифрових вольтметрів з точністю до мілівольт. При найвищій чутливості (діапазон ±0,256В) роздільна здатність досягає 8 мікровольт, що дозволяє виявляти найменші коливання напруги в електронних ланцюгах або системах живлення.
Системи моніторингу батарей – ADS1115 дозволяє точно відстежувати напругу акумуляторів та елементів живлення. Вбудований компаратор можна налаштувати для сигналізації про розряд батареї до критичного рівня або перевищення безпечної напруги заряду, що істотно спрощує створення інтелектуальних систем управління акумуляторами.
Робота з аналоговими сенсорами – диференціальний режим вимірювання дозволяє ефективно працювати з датчиками моста Вітстона та іншими аналоговими сенсорами, де важливо вимірювати малі відмінності в напрузі між двома точками. Це відкриває можливості для створення високоточних ваг, датчиків тиску, температури та інших вимірювальних приладів.
Розширення можливостей мікроконтролерів – для плат Arduino, ESP32, Raspberry Pi та інших платформ модуль ADS1115 суттєво підвищує точність аналогових вимірювань порівняно з вбудованими АЦП. Наприклад, стандартний 10-бітний АЦП Arduino має роздільну здатність близько 5 мВ (при опорній напрузі 5В), тоді як ADS1115 забезпечує до 0,0078125 мВ – майже в 640 разів точніше.
Автоматичне керування та сигналізація – вбудований компаратор із програмованими порогами та вихід ALRT дозволяють створювати системи автоматичного керування та сигналізації без постійного опитування АЦП. Прилад може сам генерувати переривання при досягненні контрольованою напругою заданого порогу, що економить ресурси головного мікроконтролера.

📦 Детальні технічні характеристики:

Основна мікросхема: ADS1115
Роздільна здатність АЦП: 16 біт
Інтерфейс зв'язку: I²C (потрібно лише 4 дроти для підключення)

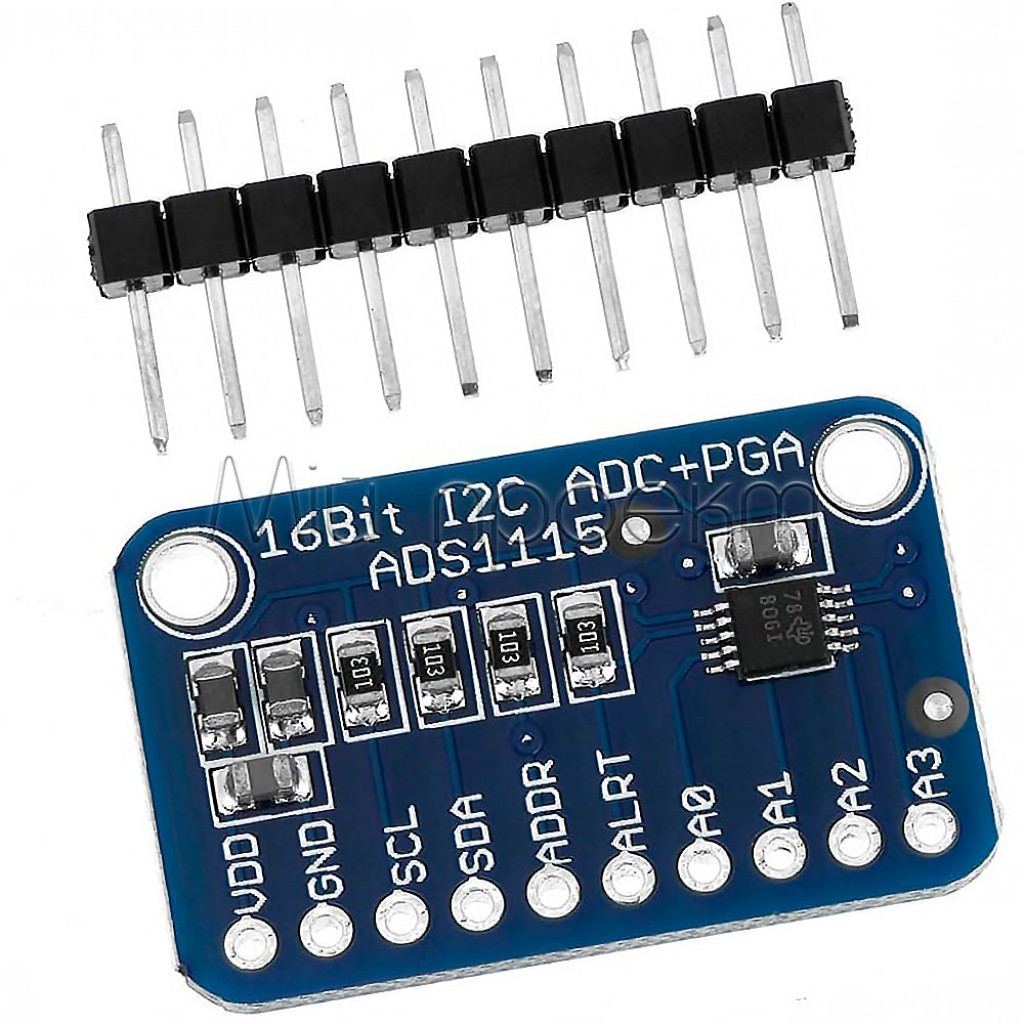

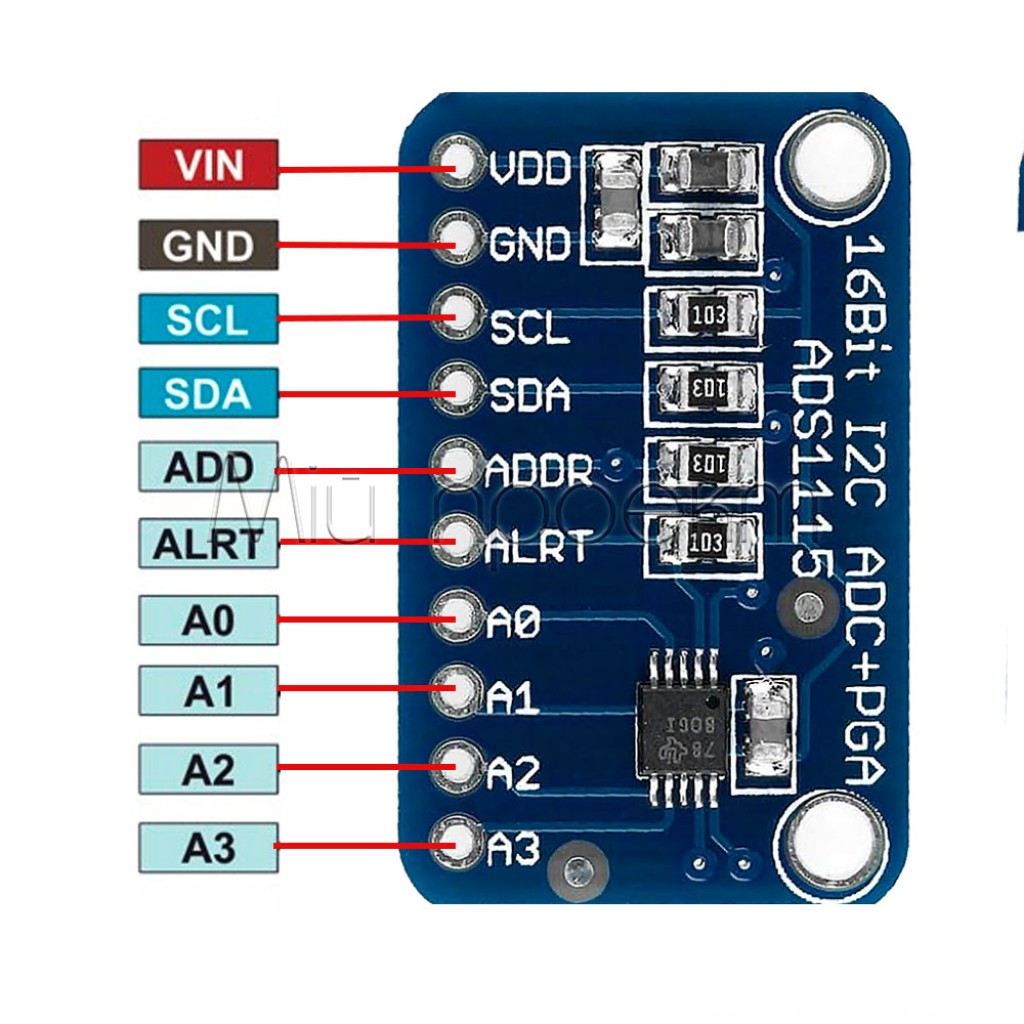

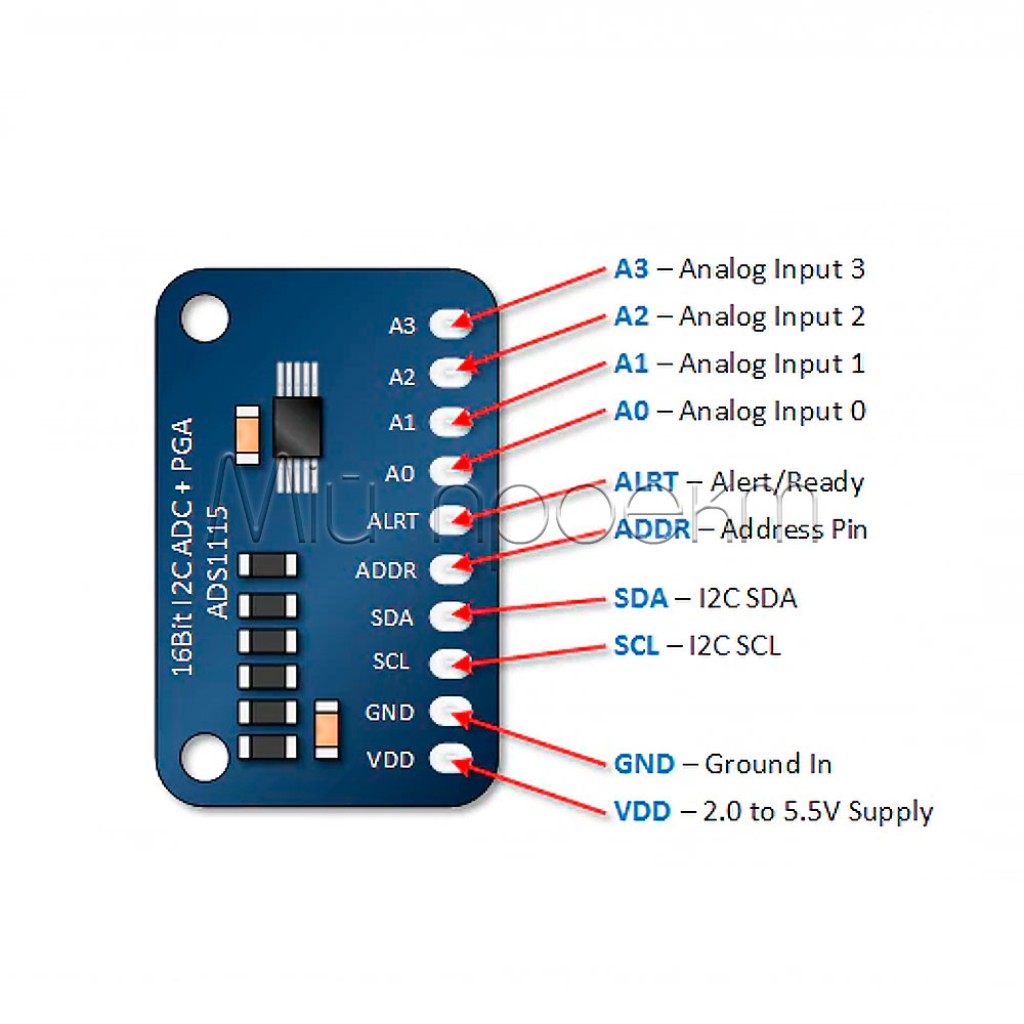

Кількість аналогових входів: 4 (A0, A1, A2, A3)
Режими вимірювань:
- Одиночний (single-ended) – відносно GND
- Диференційний – вимірювання різниці напруг між входами
- Компараторний – з програмованим порогом спрацювання
Напруга живлення (VDD):
- Оптимальний діапазон: 2.0В - 5.5В
Програмовані діапазони вимірювання:
- ±6.144В (коефіцієнт підсилення 2/3×)
- ±4.096В (коефіцієнт підсилення 1×)
- ±2.048В (коефіцієнт підсилення 2×)
- ±1.024В (коефіцієнт підсилення 4×)
- ±0.512В (коефіцієнт підсилення 8×)
- ±0.256В (коефіцієнт підсилення 16×)
Роздільна здатність вимірювань:
- При діапазоні ±6.144В: 0.1875 мВ на біт
- При діапазоні ±4.096В: 0.125 мВ на біт
- При діапазоні ±2.048В: 0.0625 мВ на біт
- При діапазоні ±1.024В: 0.03125 мВ на біт
- При діапазоні ±0.512В: 0.015625 мВ на біт
- При діапазоні ±0.256В: 0.0078125 мВ на біт

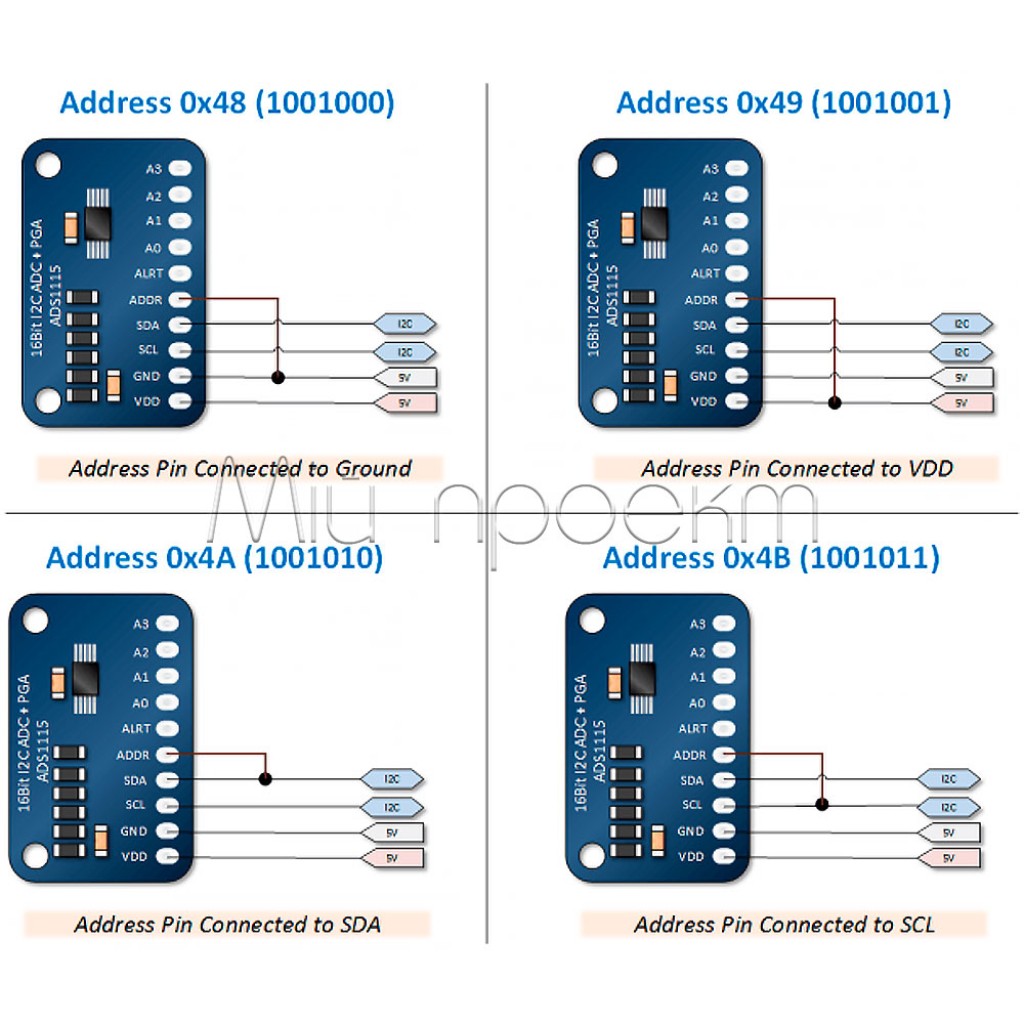

I²C адреси (налаштовуються через вивід ADDR):
- 0x48 (ADDR підключений до GND або не підключений)
- 0x49 (ADDR підключений до VDD)
- 0x4A (ADDR підключений до SDA)
- 0x4B (ADDR підключений до SCL)
Вихід компаратора: ALRT (активний, коли напруга перевищує заданий поріг)
Максимальна вхідна напруга на аналогових входах: Не більше VDD + 5%
Вбудовані компоненти: Джерело опорної напруги, генератор, програмований підсилювач (PGA), компаратор
Сумісність з логічними рівнями: Працює з 3.3В та 5В логікою
Споживання енергії: Низьке (маломіцна прецизійна схема)

📊 Порівняння моделей:

Характеристика	ADS1115 (16-біт)	ADS1015 (12-біт)
Роздільна здатність	16 біт	12 біт
Крок при максимальному діапазоні (±6.144В)	0.1875 мВ	3 мВ
Крок при мінімальному діапазоні (±0.256В)	0.0078125 мВ	0.125 мВ
Точність вимірювань	Висока	Середня
Швидкість вибірки	До 860 зразків/с	До 3300 зразків/с
Ідеальне застосування	Прецизійні вимірювання	Швидкі вимірювання

⚠️ Важливі аспекти використання:

Обмеження напруги живлення – категорично заборонено перевищувати напругу живлення 7В. Оптимальний діапазон для мікросхеми складає 2.0В - 5.5В. Перевищення максимальної напруги призведе до миттєвого пошкодження компонента, тому рекомендується використовувати стабілізоване джерело живлення.
Захист аналогових входів – на аналогові входи A0-A3 не можна подавати напругу, що перевищує напругу живлення модуля більш ніж на 5%. Наприклад, якщо модуль живиться від 5В, максимальна напруга на входах не повинна перевищувати 5.25В. Для вимірювання більш високих напруг необхідно використовувати зовнішній дільник напруги.
Запобігання зворотної полярності – при вимірюванні напруги відносно землі (GND) ніколи не подавайте на входи A0-A3 від'ємну напругу. Це може призвести до часткового або повного виходу з ладу аналогових входів або всієї мікросхеми, навіть якщо модуль продовжуватиме працювати.
Вибір діапазону вимірювань – для досягнення максимальної точності вибирайте діапазон вимірювань (коефіцієнт підсилення PGA) близький до очікуваної максимальної вхідної напруги. Наприклад, якщо ви вимірюєте сигнал з максимальною амплітудою 2В, встановіть діапазон ±2.048В замість ±6.144В для підвищення роздільної здатності.
Використання з Arduino та іншими платформами – для роботи з модулем рекомендується використовувати бібліотеку Adafruit ADS1X15, вказавши при ініціалізації об'єкт Adafruit_ADS1115. При перетворенні показань в мілівольти для 16-бітного режиму використовуйте коефіцієнт 0.1875 для діапазону ±6.144В.

Підвищіть точність своїх електронних проєктів з модулем ADS1115 – 16-бітний АЦП з чотирма аналоговими входами, що забезпечує прецизійні вимірювання напруги з роздільною здатністю до мікровольт! Простий у підключенні, компактний та функціональний – ідеальне рішення для ваших задач вимірювання і контролю.
