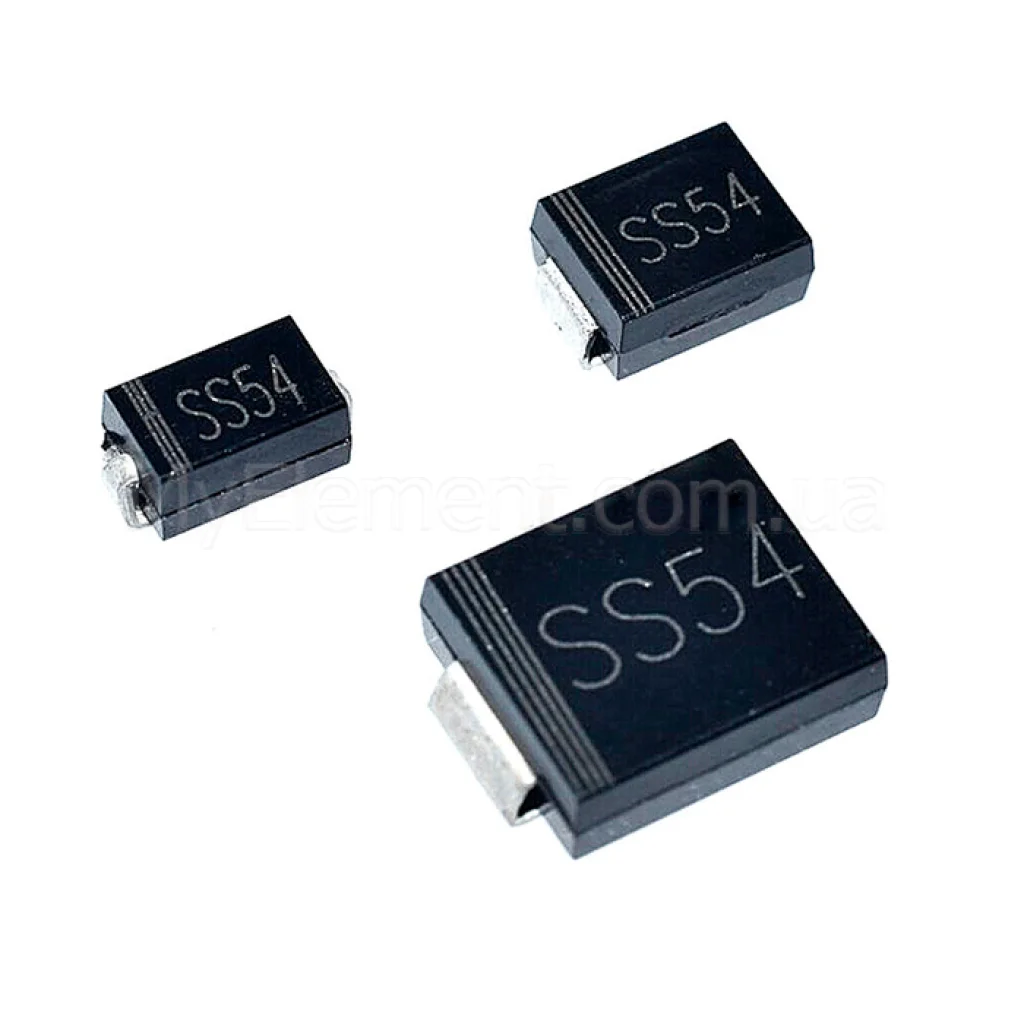

Діод Шотткі SS54 корпус SMA (DO-214) (40V 5A)

Name: Діод Шотткі SS54 корпус SMA (DO-214) (40V 5A)
Brand: Мій Проект
SKU: 5458
Price: 2.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 5458

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Діод Шотткі SS54 корпус SMA (DO-214) (40V 5A)

В наявності

Код товару: 5458

2.00 грн

Знайшли дешевше?

Максимальна напруга:40 V

Максимальний струм:5 A

Тип корпусу:SMA

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Діод Шотткі SS54 корпус SMA (DO-214) (40V 5A)

Код товару: 5458

2.00 грн

Опис

Діод Шотткі SS36 SMC (DO-214AB)

Поверхневий випрямляч Шотткі на 3 А та 60 В у корпусі SMC (DO-214AB), оптимізований для імпульсних джерел живлення та перетворювачів.

Основні переваги

Низькі втрати

Максимальне падіння напруги VF ≤ 0.75 В при IF = 3 А (TJ = 25 °C) та ≤ 0.65 В при 100 °C — зменшує нагрів і підвищує ККД.

Висока перевантажувальна здатність

Піковий імпульсний струм IFSM 75 А (8.3 мс, півперіод синусоїди) забезпечує стійкість до пускових навантажень.

Надійність у монтажі

Рівень вологочутливості MSL 1; корпус SMC (DO-214AB) підходить для автоматизованого встановлення.

Захист кристалу

Guard ring (охоронне кільце) для підвищеної стійкості до перенапруг.

Ключові характеристики

Тип	Діод Шотткі, одноелементний
Корпус	SMC (DO-214AB)
Максимальна зворотна напруга VRRM	60 В
Зворотна напруга (RMS) VR(RMS)	42 В
Середній випрямлений струм IF	3 А
Піковий імпульсний струм IFSM (8.3 мс)	75 А
Падіння напруги VF @ IF=3 А, 25 °C	≤ 0.75 В
Падіння напруги VF @ IF=3 А, 100 °C	≤ 0.65 В
Зворотний струм IR @ VR=60 В, 25 °C	≤ 0.5 мА
Зворотний струм IR @ VR=60 В, 100 °C	≤ 5 мА
Критична швидкість наростання напруги dV/dt	10 000 В/мкс
Діапазон температур переходу TJ	-55…+150 °C
Тепловий опір RθJA	52 °C/Вт
Тепловий опір RθJL	13 °C/Вт
Тепловий опір RθJC	14 °C/Вт
Полярність	Катод позначений смугою
Вага	≈ 0.210 г
Відповідність	RoHS, Halogen‑Free

Детальні технічні параметри

Корпус JEDEC DO‑214AB (SMC); рекомендований для автоматизованого монтажу.
Електричні характеристики наведені для температури навколишнього середовища TA = 25 °C, якщо не зазначено інше.
Типові області застосування: SMPS, адаптери, освітлювальні драйвери, перетворювачі.
Параметри теплового опору виміряно на платі з мідними площадками 16×16 мм.
Рівень вологочутливості: MSL 1 (J‑STD‑020).

Примітка: параметри базуються на документації Taiwan Semiconductor для SS36. Джерело: Taiwan Semiconductor Datasheet (PDF).

Основні сфери застосування

Імпульсні джерела живлення (SMPS) та DC/DC перетворювачі.
Адаптери живлення та зарядні пристрої.
Освітлювальні застосунки (драйвери, блоки живлення для LED).
Загальні випрямлячі низької напруги з високою частотою.

Сумісні позначення та альтернативи

У межах серії Taiwan Semiconductor SS32–SS320 в тому ж корпусі SMC доступні моделі з іншими класами напруги: SS35 (50 В), SS39 (90 В), SS310 (100 В), SS315 (150 В), SS320 (200 В).

Питання-відповіді (FAQ)

Яке падіння напруги у SS36 при 3 А?

Максимум 0.75 В при TJ = 25 °C та максимум 0.65 В при TJ = 100 °C.

Який допустимий імпульсний струм перевантаження?

IFSM до 75 А для імпульсу 8.3 мс (півперіод синусоїди).

До якої температури може працювати перехід?

Діапазон температур переходу становить від -55 °C до +150 °C.

Характеристики

Основні

Максимальна напруга

40 V

Максимальний струм

5 A

Тип корпусу

SMA
