Коротко про GX12

GX12 — компактна роз’ємна пара для знімного підключення кабелю до панелі. Різьбова муфта фіксує з’єднані частини, а контакти під паяння дають змогу самостійно призначити лінії живлення, керування або сигналу.

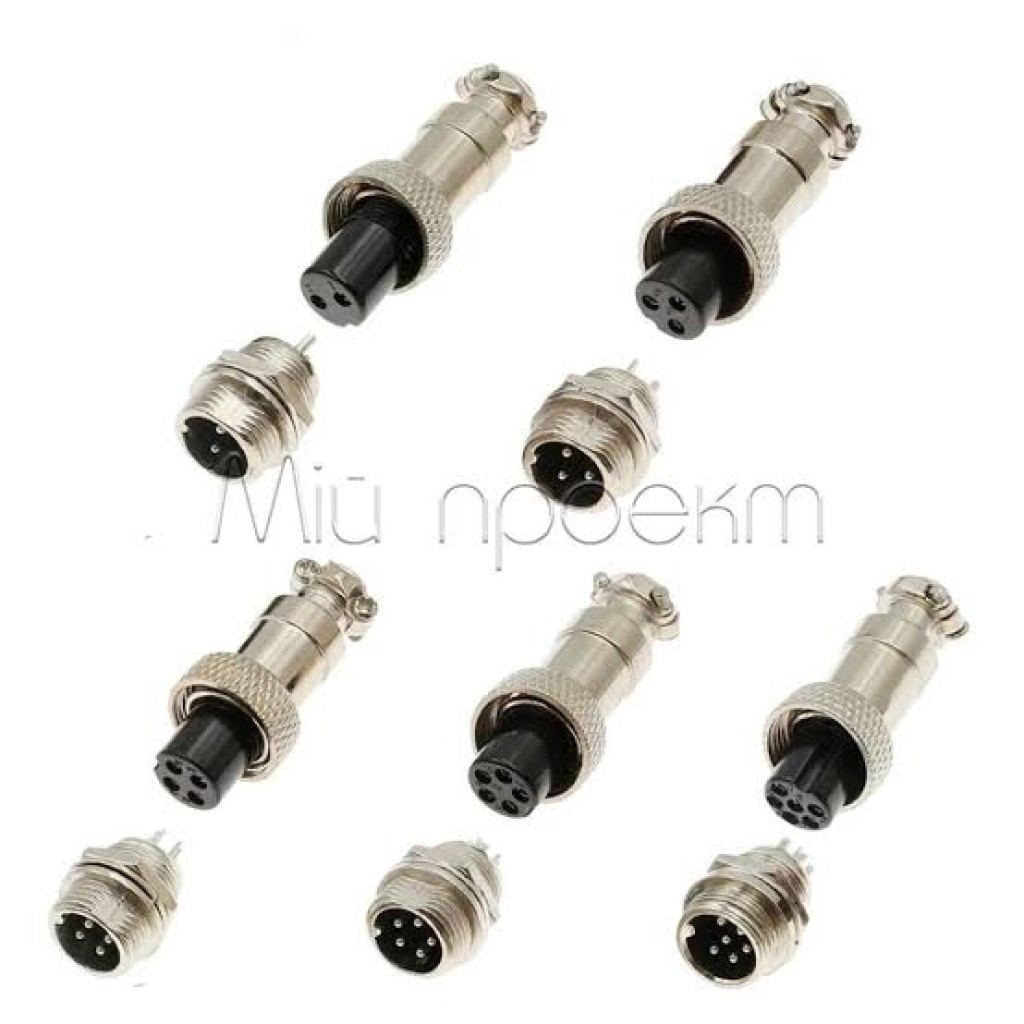

Доступні варіанти на 2, 3, 4, 5 або 6 контактів. Під час замовлення обирається одна конфігурація; до комплекту входить одна штирьова та одна гніздова частина з однаковою кількістю контактів.

Ключові характеристики

Тип: GX12, круглий роз’єм із різьбовою фіксацією
Кількість контактів: 2, 3, 4, 5 або 6; один варіант на вибір
Комплектація: 1 пара: штирьова та гніздова частини
Підключення провідників: контакти під паяння
Номінальна напруга: 125 В
Максимальна напруга: 200 В; це граничне, а не номінальне значення
Максимальний струм: 5 А
Робоча температура: −20…+85 °C
Діаметр різьби фіксатора: 12 мм
Розміри: 46 × Ø15 мм
Ступінь захисту: IP55; захист від пилу та струменів води, не для занурення

Детальний опис та особливості

Конструкція з різьбовою фіксацією

Штирьова та гніздова частини стикуються за напрямним ключем і стягуються різьбовою муфтою. Кабель можна від’єднувати від корпусу пристрою без демонтажу внутрішньої проводки, що зручно для контролерів, стендів, світильників, приводів та іншої низьковольтної електроніки.

Діаметр різьби фіксатора становить 12 мм, але він не дорівнює автоматично діаметру монтажного отвору. Перед свердлінням панелі виміряйте монтажну частину отриманого роз’єму та перевірте, чи достатньо місця для корпусу розміром 46 × Ø15 мм.

Електричні межі

Роз’єм має номінальну напругу 125 В, максимальну межу 200 В і максимальний струм 5 А. Реальне навантаження потрібно визначати за найслабшим елементом з’єднання: контактом, перерізом і довжиною проводу, якістю паяння, ізоляцією та температурою. Значення 200 В не робить GX12 придатним для прямого підключення до мережі 230 В.

Власне призначення контактів

GX12 не задає полярність, протокол або універсальну розпіновку. Однаковий на вигляд роз’єм на іншому пристрої може мати інше призначення контактів. Для кожного кабелю складіть власну карту з’єднань і перевірте її мультиметром до першого ввімкнення.

Захист від вологи

IP55 не означає герметичність. Роз’єм не можна занурювати у воду, а відкриті половини, місця паяння та кабельний ввід потребують окремого захисту від вологи. Для зовнішнього монтажу передбачте захищений корпус і розвантаження кабелю від натягу.

Підійде / не підійде

Підійде

для знімного підключення живлення, керувальних або сигнальних ліній;
для панельного монтажу, якщо фактичні посадкові розміри відповідають корпусу пристрою;
для датчиків, освітлення, контролерів, приводів і лабораторних стендів у межах параметрів усієї системи;
для власного кабельного джгута з чітко визначеною та перевіреною розпіновкою.

Не підійде

для прямого підключення до побутової мережі 230 В;
для з’єднання або роз’єднання під навантаженням;
для занурення у воду або відкритого монтажу просто неба без додаткового захисту;
як готовий стандартний інтерфейс USB, Ethernet, I²C чи іншого протоколу без перевірки рівнів, кабелю та розпіновки;
для авіаційних, медичних та інших відповідальних систем без потрібної сертифікації всього вузла.

Приклади застосування

Знімне низьковольтне живлення

Варіант на 2 контакти можна призначити для плюса й мінуса. Полярність потрібно однаково позначити на обох половинах і перевірити перед підключенням навантаження.

Живлення та керування одним кабелем

Варіанти на 3–6 контактів дають змогу передати живлення разом із дискретними або низькочастотними керувальними лініями, якщо електричні рівні, струм і кабель відповідають конкретній схемі.

Чотирипровідний кроковий двигун

GX12-4 можна використати для двох пар обмоток біполярного двигуна. Спочатку визначте пари за документацією двигуна або омметром, а потім однаково призначте контакти з боку двигуна та драйвера.

Підключення та перевірка

Оберіть кількість контактів
Порахуйте всі потрібні провідники та виберіть один варіант GX12 на 2, 3, 4, 5 або 6 контактів. Конфігурації з різною кількістю контактів не слід вважати взаємозамінними.
Складіть карту з’єднань
Зафіксуйте призначення кожного контакту на обох половинах. Не орієнтуйтеся лише на фото: вид із боку стикування та вид із боку паяння легко сприйняти дзеркально.
Підготуйте кабель
До паяння надягніть на кабель усі деталі корпусу, які мають пройти по проводу. Доберіть переріз за струмом, довжиною лінії та допустимим нагріванням.
Виконайте паяння
Працюйте за вимкненого живлення. Не залишайте оголених жил або перемичок припою між сусідніми контактами; ізолюйте з’єднання та не допускайте натягу кабелю на місці паяння.
Перевірте перед увімкненням
Прозвоніть кожну жилу, перевірте відсутність короткого замикання між контактами та правильність полярності. З’єднайте половини за ключем і затягніть муфту від руки.

Комплектація

Одна штирьова частина GX12.
Одна гніздова частина GX12 з такою самою вибраною кількістю контактів.

Сумісні товари та альтернативи

Для двопровідних систем живлення до 12 В можна використати червоно-чорний кабель DC 2 × 0,1 або 2 × 0,25 мм². Його переріз добирайте за фактичним струмом і довжиною; він не розрахований автоматично на повні 5 А.
Для ізоляції окремих провідників після паяння доступна термоусаджувальна трубка Ø1–4 мм. Потрібний діаметр оберіть за розміром проводу та контакту до початку монтажу.
Якщо потрібен більший корпус із різьбою фіксатора 16 мм, порівняйте роз’ємну пару GX16 на 2–6 контактів. GX12 і GX16 механічно не взаємозамінні, а електричні межі GX16 залежать від кількості контактів.

Обмеження та безпека

Не підключайте до мережі 230 В

Номінальна напруга GX12 становить 125 В, а 200 В є максимальною межею. Для побутової мережі 230 В цей роз’єм не підходить.

З’єднуйте тільки без навантаження

Перед монтажем, стикуванням або роз’єднанням вимкніть живлення. GX12 не слід використовувати замість вимикача.

Не перевищуйте 5 А

Максимальний струм не є гарантованим безперервним навантаженням кожного контакту за будь-яких умов. Зменшуйте струм, якщо провід тонкий, паяння нагрівається, одночасно навантажено кілька контактів або температура підвищена.

Перевіряйте розпіновку

Несумісне призначення контактів може подати живлення на сигнальний вхід або змінити полярність. Перед першим увімкненням перевірте обидві половини мультиметром.

IP55 не означає герметичність

Не занурюйте роз’єм у воду. Захищайте відкриті контакти, місця паяння та кабельний ввід від вологи.

FAQ

У комплекті всі варіанти на 2–6 контактів?

Ні. Під час замовлення обирається один варіант, а комплект містить одну штирьову та одну гніздову частину з відповідною кількістю контактів.

Чи має GX12 стандартну розпіновку?

GX12 не визначає полярність або функцію ліній. Призначте контакти для власної схеми, позначте їх і перевірте наскрізну відповідність мультиметром.

Чи можна постійно навантажувати кожен контакт струмом 5 А?

5 А — максимальна межа роз’єму. Робочий струм потрібно обмежувати з урахуванням перерізу кабелю, якості паяння, кількості навантажених контактів і температури.

Чи можна встановити GX12 надворі?

Лише з додатковим захистом. IP55 не допускає занурення, а кабельний ввід, місця паяння та роз’єднані половини потрібно захистити від вологи.

Чи сумісний GX12 із GX16?

Ні. Це різні механічні формати з різьбою фіксатора 12 і 16 мм відповідно. Не переносіть між ними монтажні розміри, розпіновку або допустимі електричні параметри.
