Кратко о GX12

GX12 — компактная разъемная пара для съемного подключения кабеля к панели. Резьбовая муфта фиксирует соединенные части, а контакты под пайку позволяют самостоятельно назначить линии питания, управления или сигнала.

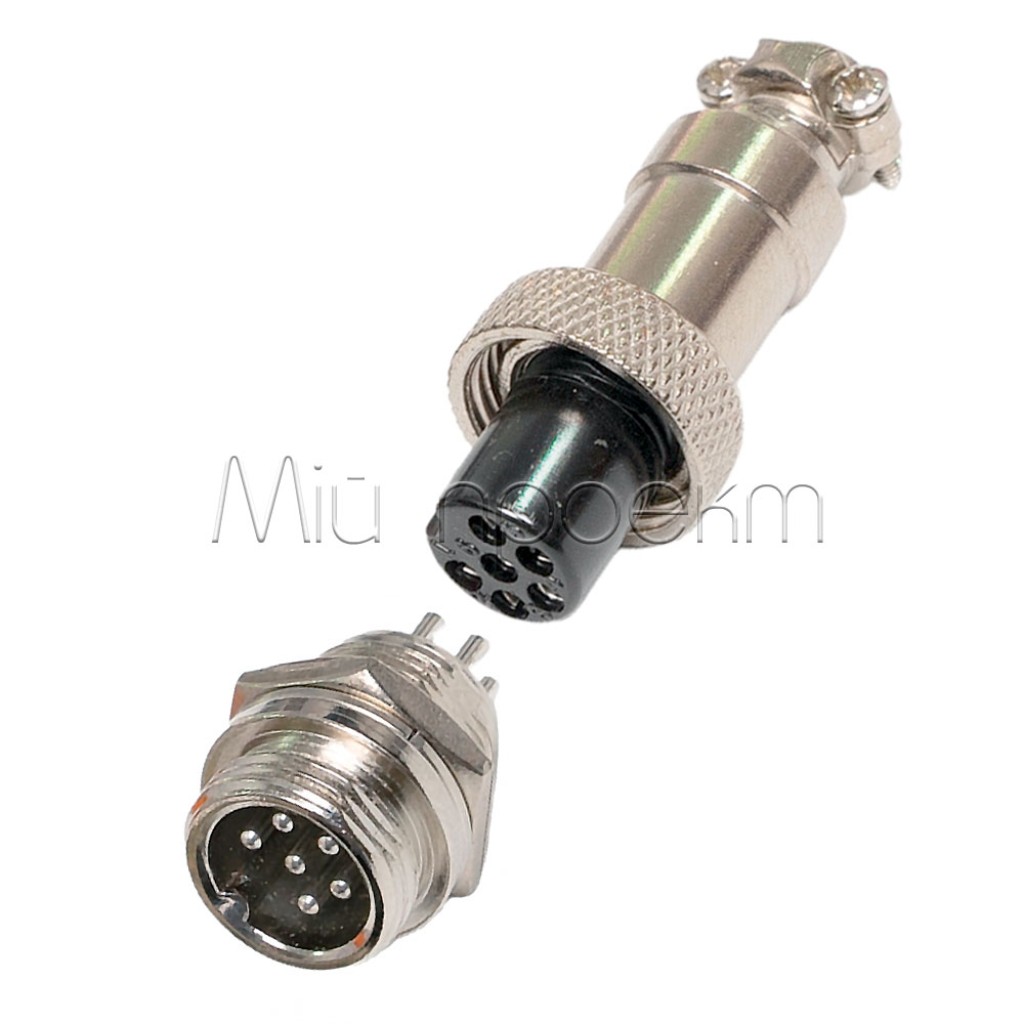

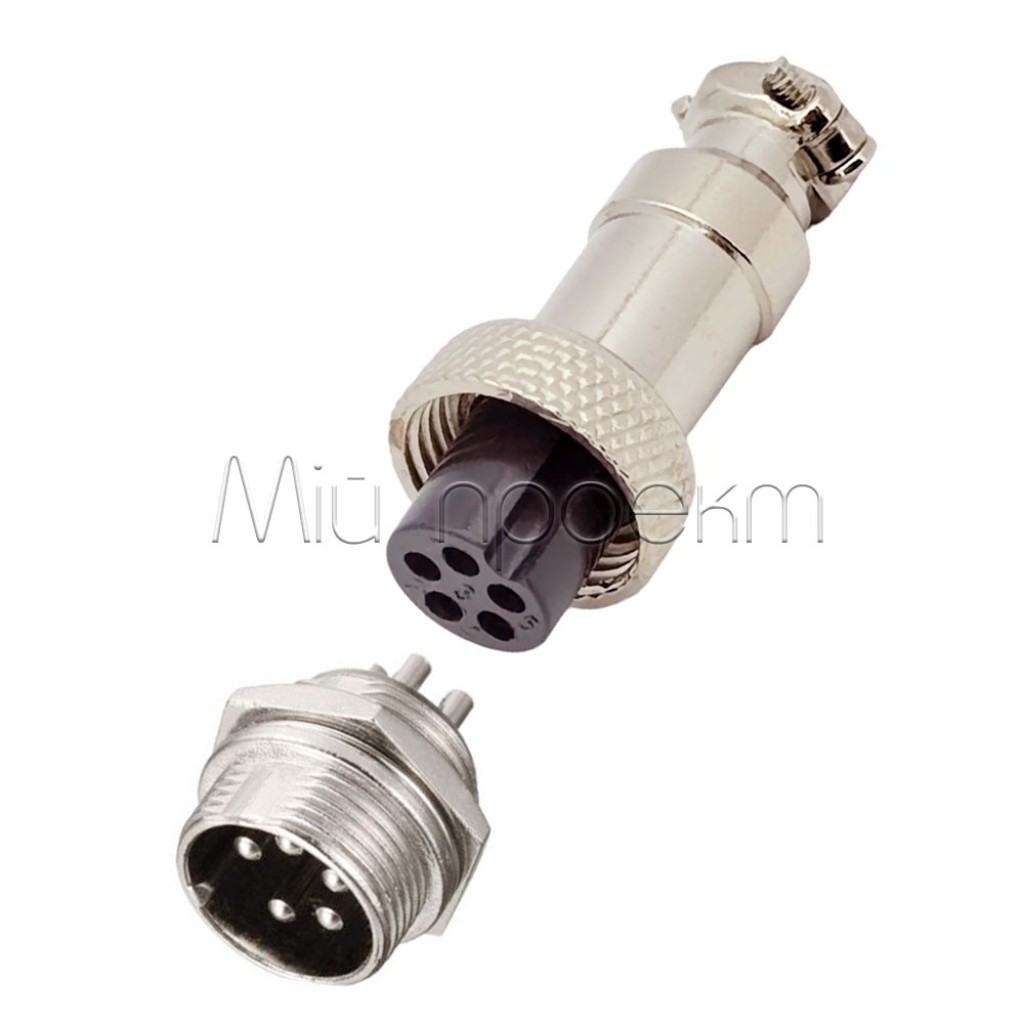

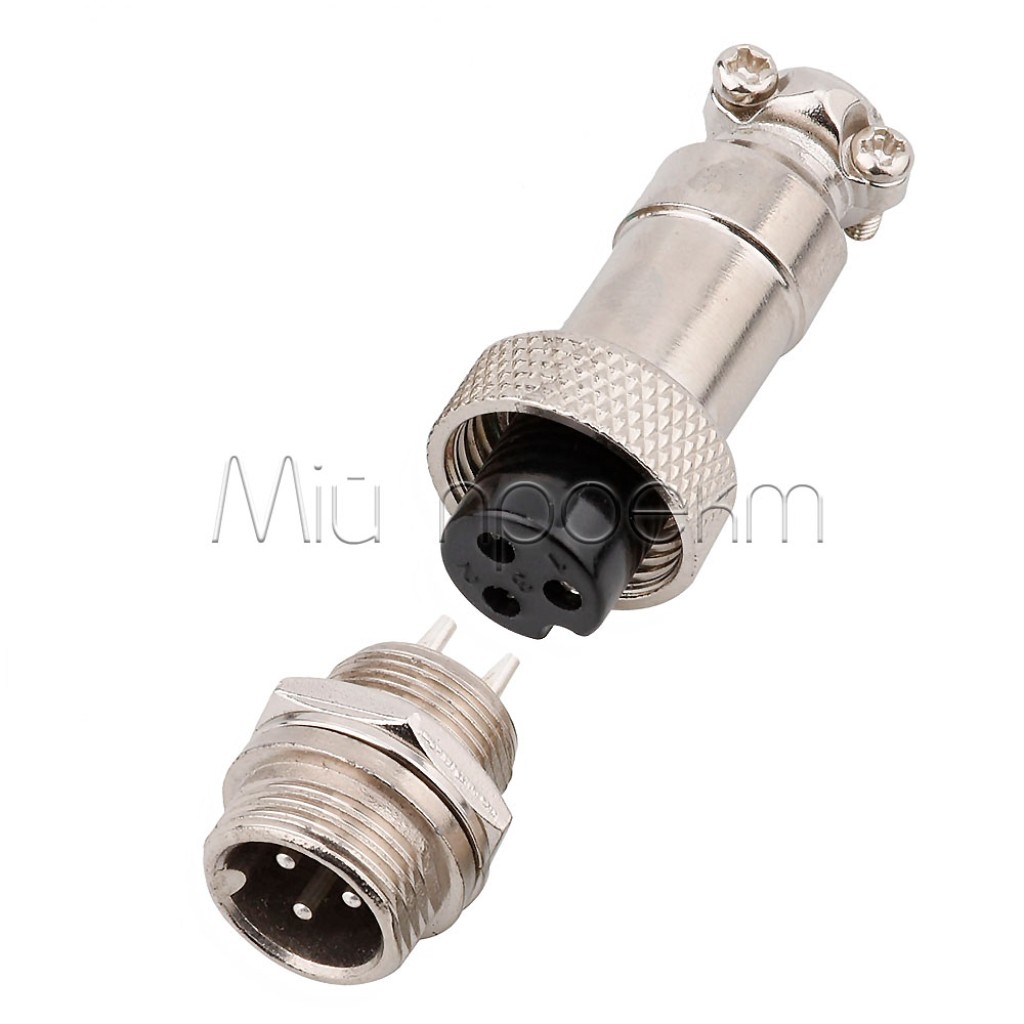

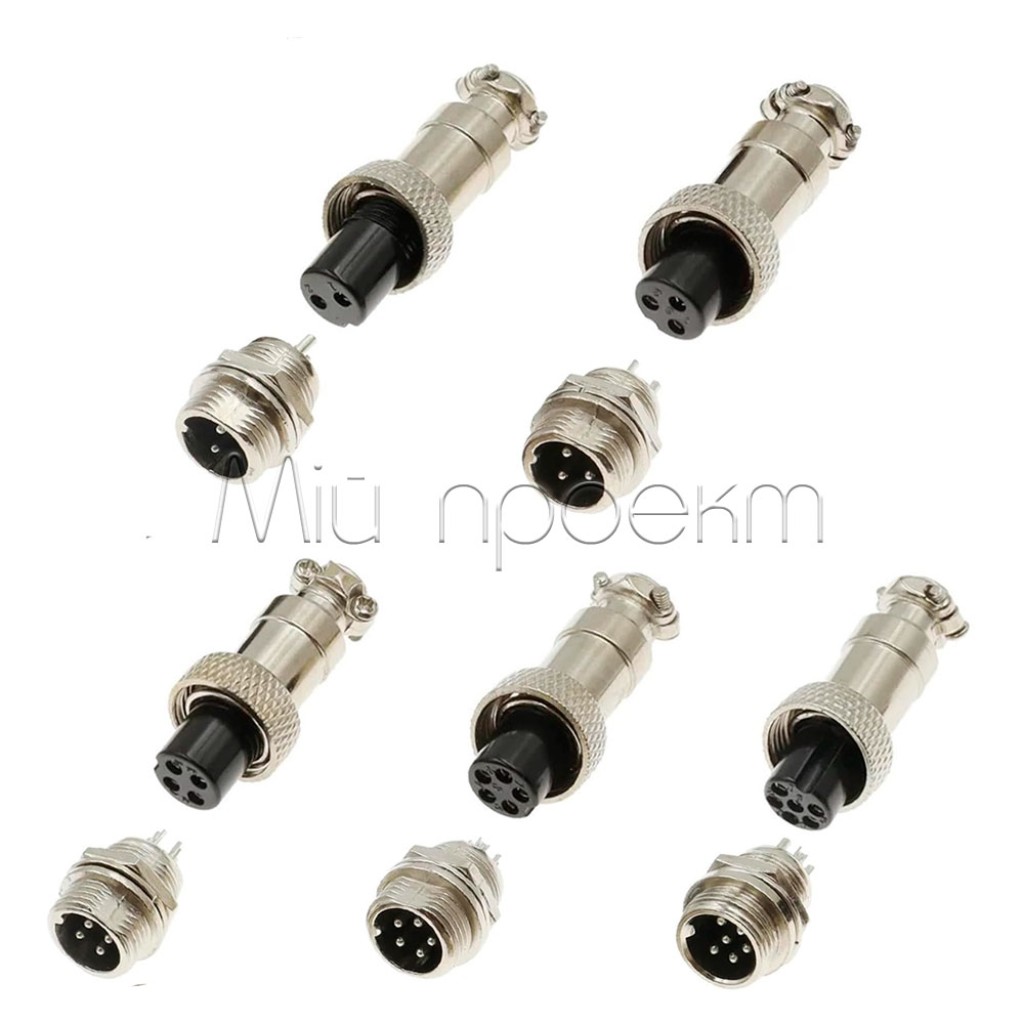

Доступны варианты на 2, 3, 4, 5 или 6 контактов. При заказе выбирается одна конфигурация; в комплект входят одна штыревая и одна гнездовая часть с одинаковым количеством контактов.

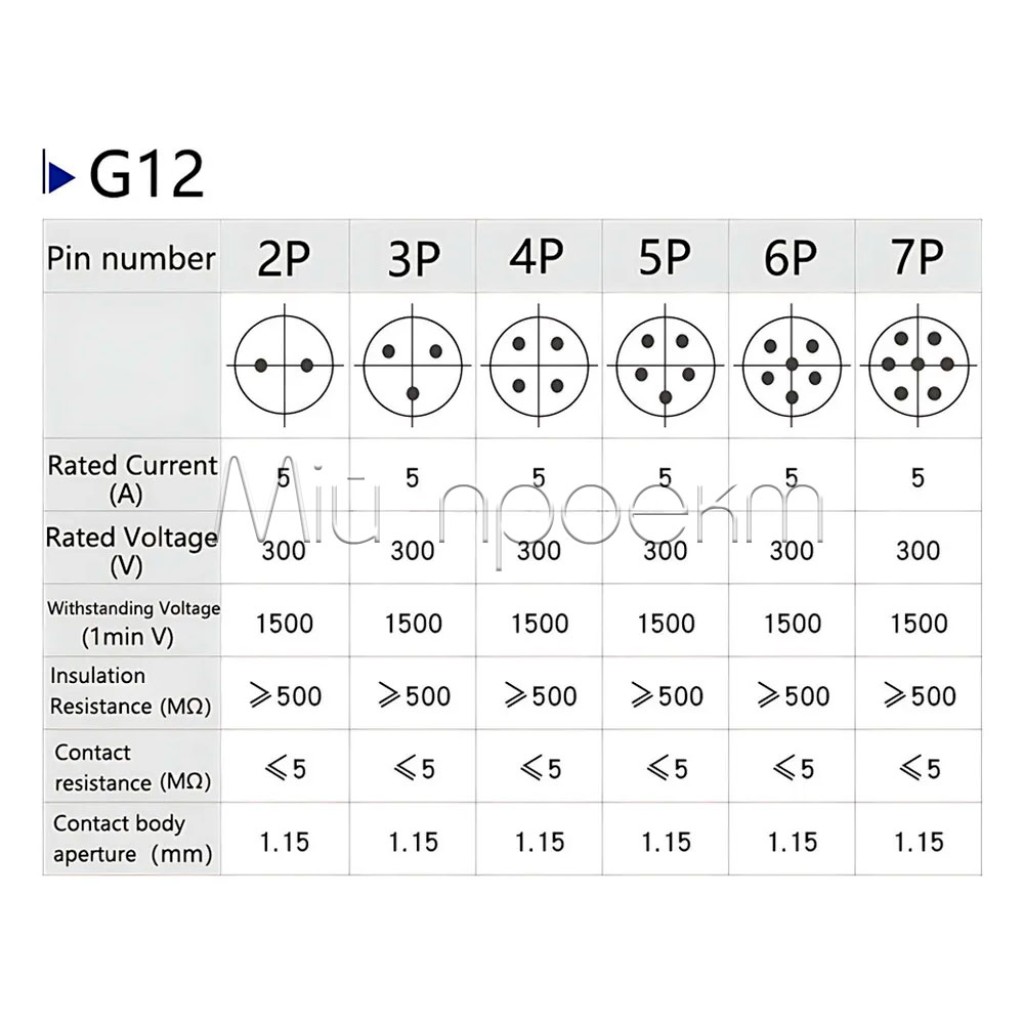

Ключевые характеристики

Тип: GX12, круглый разъем с резьбовой фиксацией
Количество контактов: 2, 3, 4, 5 или 6; один вариант на выбор
Комплектация: 1 пара: штыревая и гнездовая части
Подключение проводников: контакты под пайку
Номинальное напряжение: 125 В
Максимальное напряжение: 200 В; это предельное, а не номинальное значение
Максимальный ток: 5 А
Рабочая температура: −20…+85 °C
Диаметр резьбы фиксатора: 12 мм
Размеры: 46 × Ø15 мм
Степень защиты: IP55; защита от пыли и струй воды, не для погружения

Подробное описание и особенности

Конструкция с резьбовой фиксацией

Штыревая и гнездовая части стыкуются по направляющему ключу и стягиваются резьбовой муфтой. Кабель можно отсоединять от корпуса устройства без демонтажа внутренней проводки, что удобно для контроллеров, стендов, светильников, приводов и другой низковольтной электроники.

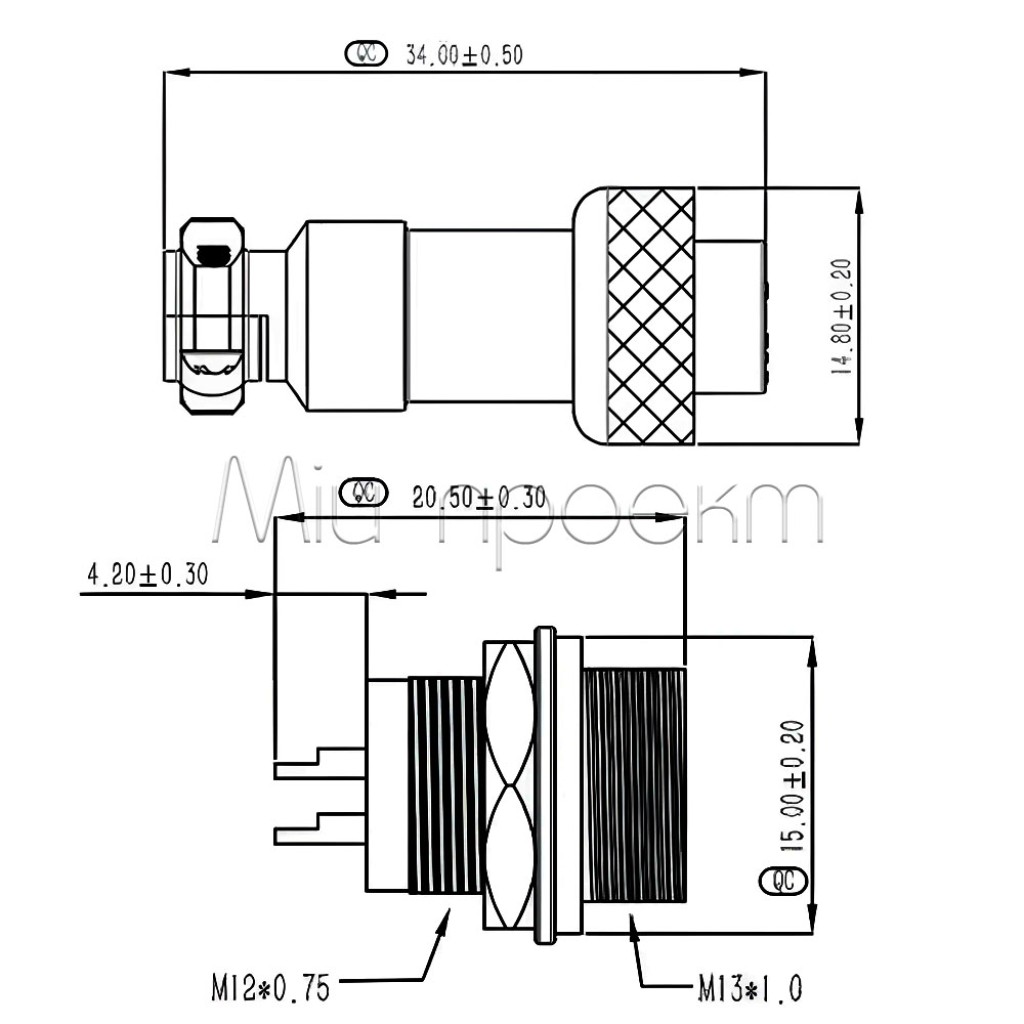

Диаметр резьбы фиксатора составляет 12 мм, но он не равен автоматически диаметру монтажного отверстия. Перед сверлением панели измерьте монтажную часть полученного разъема и проверьте, достаточно ли места для корпуса размером 46 × Ø15 мм.

Электрические пределы

Разъем имеет номинальное напряжение 125 В, максимальный предел 200 В и максимальный ток 5 А. Реальную нагрузку следует определять по самому слабому элементу соединения: контакту, сечению и длине провода, качеству пайки, изоляции и температуре. Значение 200 В не делает GX12 пригодным для прямого подключения к сети 230 В.

Самостоятельное назначение контактов

GX12 не задает полярность, протокол или универсальную распиновку. Одинаковый на вид разъем на другом устройстве может иметь другое назначение контактов. Для каждого кабеля составьте собственную карту соединений и проверьте ее мультиметром до первого включения.

Защита от влаги

IP55 не означает герметичность. Разъем нельзя погружать в воду, а открытые половины, места пайки и кабельный ввод требуют отдельной защиты от влаги. Для наружного монтажа предусмотрите защищенный корпус и разгрузку кабеля от натяжения.

Подойдет / не подойдет

Подойдет

для съемного подключения питания, управляющих или сигнальных линий;
для панельного монтажа, если фактические посадочные размеры соответствуют корпусу устройства;
для датчиков, освещения, контроллеров, приводов и лабораторных стендов в пределах параметров всей системы;
для собственного кабельного жгута с четко определенной и проверенной распиновкой.

Не подойдет

для прямого подключения к бытовой сети 230 В;
для соединения или разъединения под нагрузкой;
для погружения в воду или открытого монтажа под открытым небом без дополнительной защиты;
как готовый стандартный интерфейс USB, Ethernet, I²C или другого протокола без проверки уровней, кабеля и распиновки;
для авиационных, медицинских и других ответственных систем без необходимой сертификации всего узла.

Примеры применения

Съемное низковольтное питание

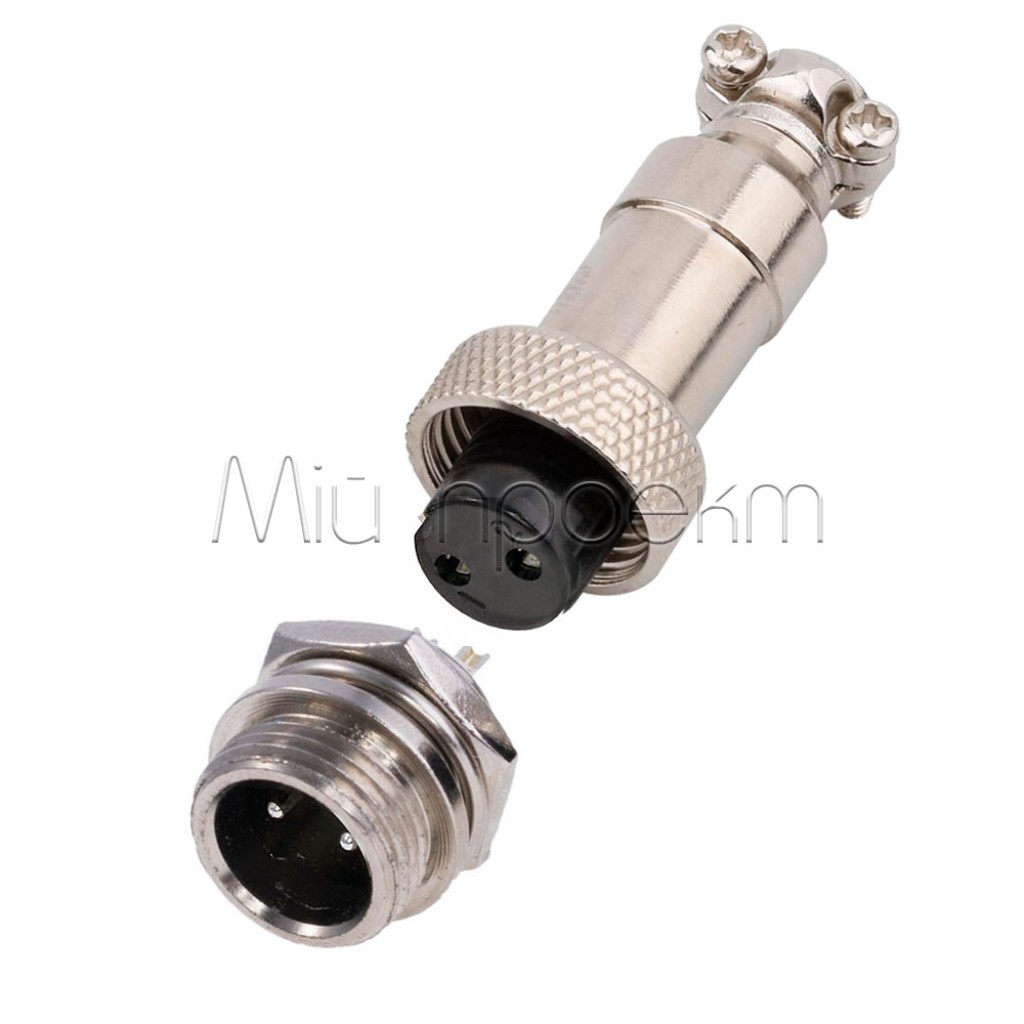

Вариант на 2 контакта можно назначить для плюса и минуса. Полярность необходимо одинаково обозначить на обеих половинах и проверить перед подключением нагрузки.

Питание и управление одним кабелем

Варианты на 3–6 контактов позволяют передавать питание вместе с дискретными или низкочастотными управляющими линиями, если электрические уровни, ток и кабель соответствуют конкретной схеме.

Четырехпроводной шаговый двигатель

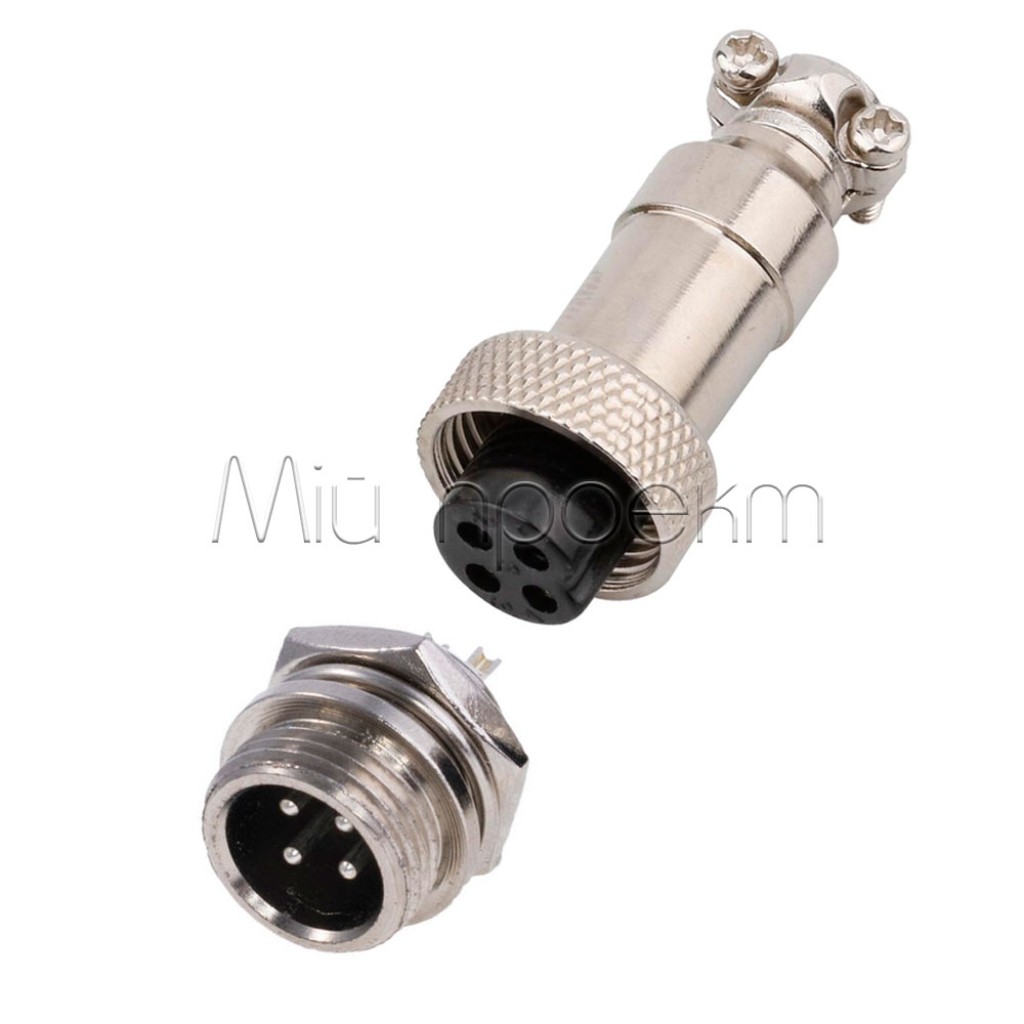

GX12-4 можно использовать для двух пар обмоток биполярного двигателя. Сначала определите пары по документации двигателя или с помощью омметра, а затем одинаково назначьте контакты со стороны двигателя и драйвера.

Подключение и проверка

Выберите количество контактов
Подсчитайте все необходимые проводники и выберите один вариант GX12 на 2, 3, 4, 5 или 6 контактов. Конфигурации с разным количеством контактов не следует считать взаимозаменяемыми.
Составьте карту соединений
Зафиксируйте назначение каждого контакта на обеих половинах. Не ориентируйтесь только на фото: вид со стороны стыковки и вид со стороны пайки легко воспринять зеркально.
Подготовьте кабель
До пайки наденьте на кабель все детали корпуса, которые должны пройти по проводу. Подберите сечение с учетом тока, длины линии и допустимого нагрева.
Выполните пайку
Работайте при отключенном питании. Не оставляйте оголенных жил или перемычек припоя между соседними контактами; изолируйте соединение и не допускайте натяжения кабеля в месте пайки.
Проверьте перед включением
Прозвоните каждую жилу, проверьте отсутствие короткого замыкания между контактами и правильность полярности. Соедините половины по ключу и затяните муфту от руки.

Комплектация

Одна штыревая часть GX12.
Одна гнездовая часть GX12 с таким же выбранным количеством контактов.

Совместимые товары и альтернативы

Для двухпроводных систем питания до 12 В можно использовать красно-черный кабель DC 2 × 0,1 или 2 × 0,25 мм². Его сечение подбирайте с учетом фактического тока и длины; он не рассчитан автоматически на полные 5 А.
Для изоляции отдельных проводников после пайки доступна термоусадочная трубка Ø1–4 мм. Необходимый диаметр выберите по размеру провода и контакта до начала монтажа.
Если требуется корпус большего размера с резьбой фиксатора 16 мм, сравните разъемную пару GX16 на 2–6 контактов. GX12 и GX16 механически не взаимозаменяемы, а электрические пределы GX16 зависят от количества контактов.

Ограничения и безопасность

Не подключайте к сети 230 В

Номинальное напряжение GX12 составляет 125 В, а 200 В является максимальным пределом. Для бытовой сети 230 В этот разъем не подходит.

Соединяйте только без нагрузки

Перед монтажом, стыковкой или разъединением отключите питание. GX12 не следует использовать вместо выключателя.

Не превышайте 5 А

Максимальный ток не является гарантированной непрерывной нагрузкой каждого контакта при любых условиях. Уменьшайте ток, если провод тонкий, пайка нагревается, одновременно нагружены несколько контактов или температура повышена.

Проверяйте распиновку

Несовместимое назначение контактов может подать питание на сигнальный вход или изменить полярность. Перед первым включением проверьте обе половины мультиметром.

IP55 не означает герметичность

Не погружайте разъем в воду. Защищайте открытые контакты, места пайки и кабельный ввод от влаги.

FAQ

В комплекте все варианты на 2–6 контактов?

Нет. При заказе выбирается один вариант, а комплект содержит одну штыревую и одну гнездовую часть с соответствующим количеством контактов.

Есть ли у GX12 стандартная распиновка?

GX12 не определяет полярность или функцию линий. Назначьте контакты для собственной схемы, обозначьте их и проверьте сквозное соответствие мультиметром.

Можно ли постоянно нагружать каждый контакт током 5 А?

5 А — максимальный предел разъема. Рабочий ток необходимо ограничивать с учетом сечения кабеля, качества пайки, количества нагруженных контактов и температуры.

Можно ли установить GX12 на улице?

Только с дополнительной защитой. IP55 не допускает погружения, а кабельный ввод, места пайки и разъединенные половины необходимо защитить от влаги.

Совместим ли GX12 с GX16?

Нет. Это разные механические форматы с резьбой фиксатора 12 и 16 мм соответственно. Не переносите между ними монтажные размеры, распиновку или допустимые электрические параметры.
