Коротко про GX16

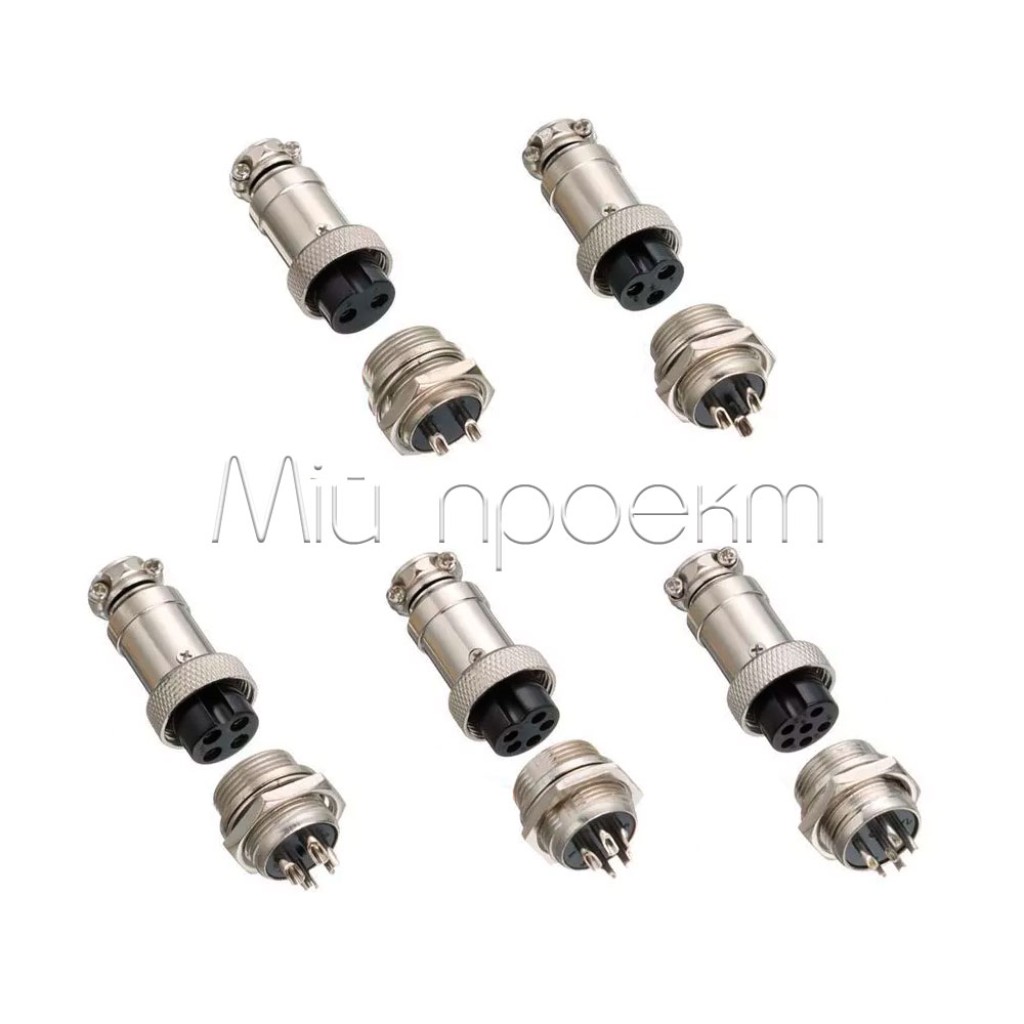

GX16 — кругла роз’ємна пара з різьбовою фіксацією для знімного підключення кабелю до пристрою. Доступні виконання на 2, 3, 4, 5 або 6 контактів; під час замовлення обирається один варіант.

До комплекту входять штирьова та гніздова частини з однаковою кількістю контактів. Допустимі струм і напруга залежать від вибраного виконання, тому перед монтажем потрібно звірити електричні межі, розпіновку та посадкові розміри.

Ключові характеристики

Тип: GX16, круглий роз’єм із різьбовою фіксацією
Кількість контактів: 2, 3, 4, 5 або 6; один варіант на вибір
Комплектація: 1 пара: штирьова та гніздова частини
Максимальний струм: 10 А для 2 pin; 7 А для 3–5 pin; 5 А для 6 pin
Номінальна напруга: 250 В для 2–4 pin; 150 В для 5–6 pin
Максимальна напруга: 250 В для 2–4 pin; 200 В для 5–6 pin
Робоча температура: −20…+85 °C
Ступінь захисту: IP55; не для занурення у воду
Діаметр різьби фіксатора: 16 мм
Габарити: 46 × Ø20 мм

Детальний опис та особливості

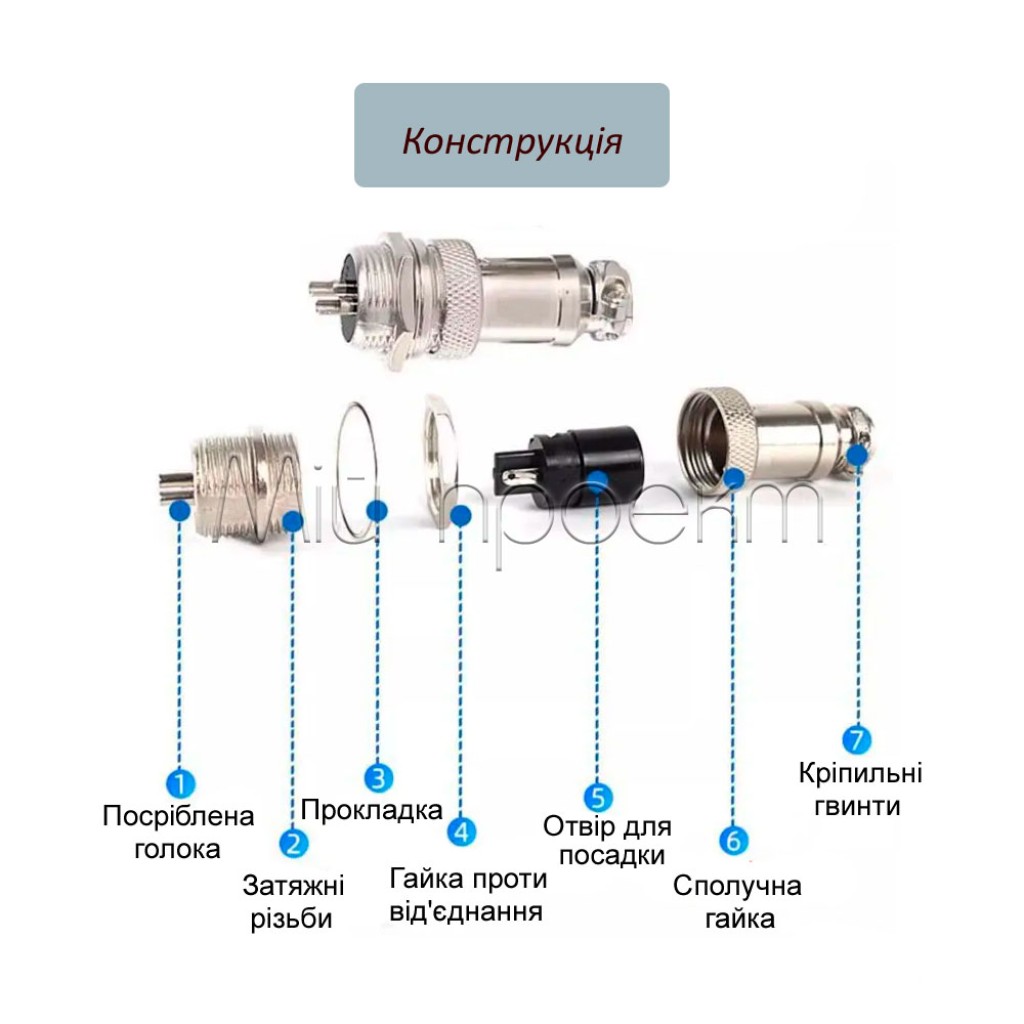

Знімне з’єднання з механічною фіксацією

Штирьова та гніздова частини стикуються за напрямним ключем, після чого різьбова муфта утримує з’єднання від випадкового роз’єднання. Кабель можна від’єднати від корпусу контролера, стенда, привода, світильника або іншого пристрою без демонтажу внутрішньої проводки.

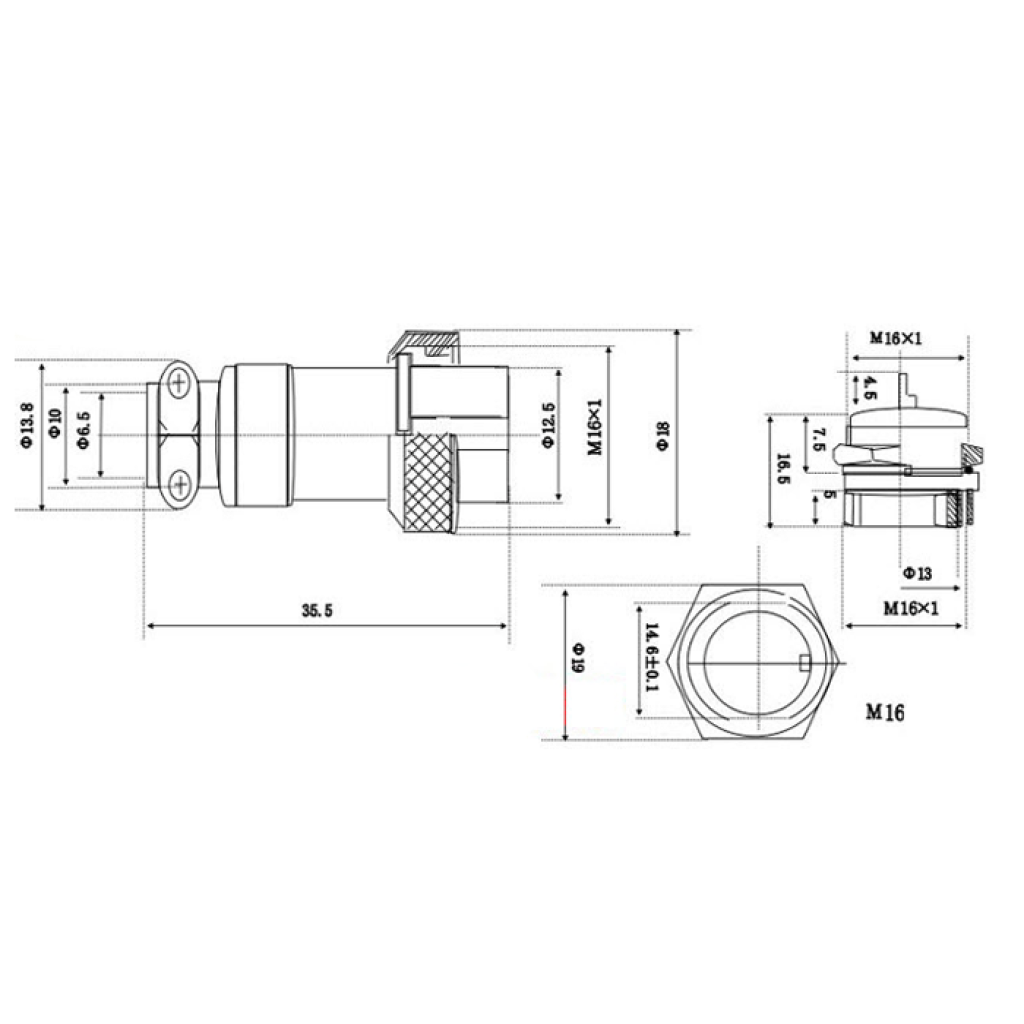

Діаметр різьби фіксатора становить 16 мм, але він не дорівнює автоматично діаметру монтажного отвору. Перед свердлінням панелі виміряйте посадкову частину отриманого роз’єму та перевірте доступний простір з урахуванням габаритів 46 × Ø20 мм.

Електричні межі залежать від виконання

Варіант на 2 контакти має максимальний струм 10 А, виконання на 3–5 контактів — 7 А, а на 6 контактів — 5 А. Робочий струм готового кабелю додатково обмежують переріз і довжина проводу, якість паяння, кількість одночасно навантажених контактів та температура.

Для 2–4 pin номінальна й максимальна напруга становлять 250 В. Варіанти на 5–6 контактів мають номінальну напругу 150 В і максимальну межу 200 В, тому вони не підходять для мережі 230 В.

Розпіновку задає користувач

GX16 не визначає універсальну полярність, протокол або функцію кожного контакту. Однаковий на вигляд роз’єм на іншому пристрої може мати іншу схему. Складіть карту з’єднань для обох половин і перевірте її мультиметром: вид із боку стикування та вид із боку паяння легко сприйняти дзеркально.

Захист IP55

Ступінь IP55 не означає повну герметичність. Не занурюйте з’єднання у воду; для зовнішнього монтажу окремо захистіть кабельний ввід, місця паяння та роз’єднані половини, а також передбачте розвантаження кабелю від натягу.

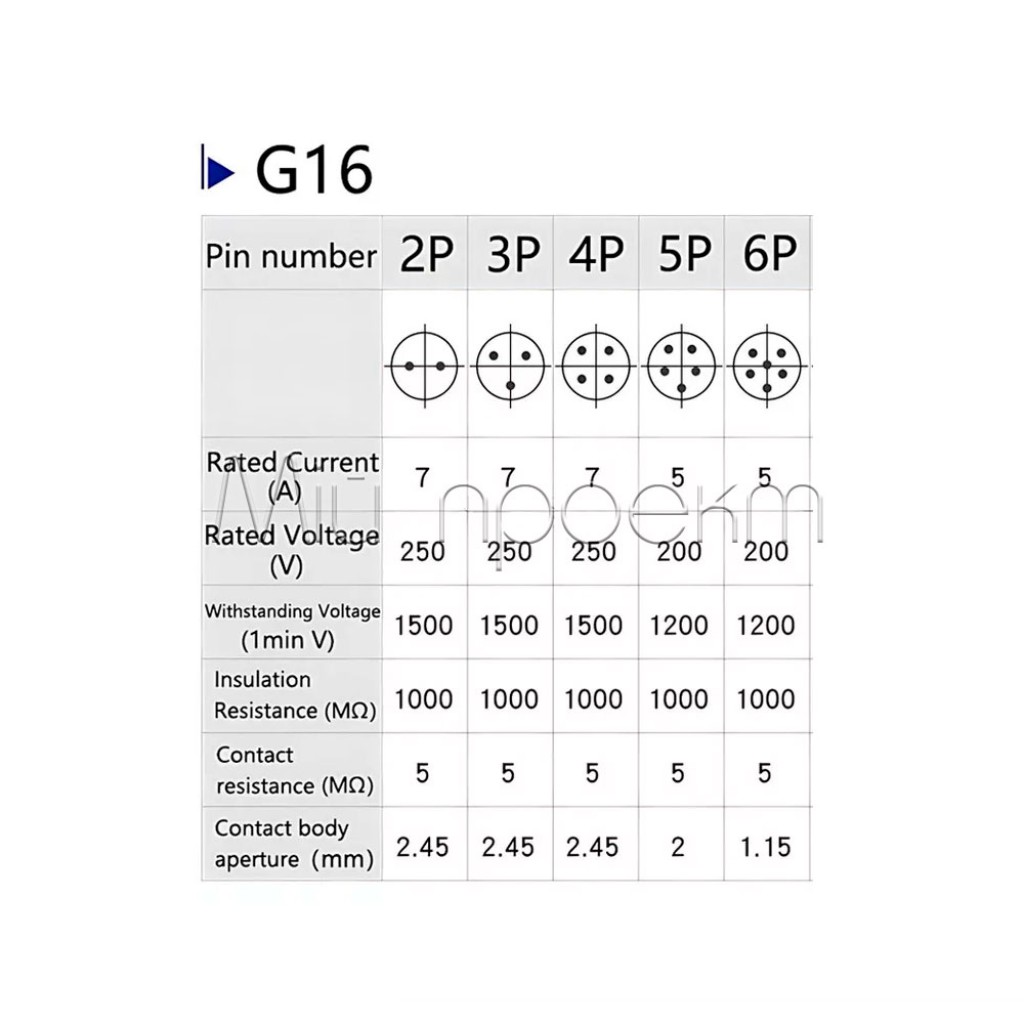

Характеристики за кількістю контактів

Виконання	Максимальний струм	Номінальна напруга	Максимальна напруга
2 pin	10 А	250 В	250 В
3 pin	7 А	250 В	250 В
4 pin	7 А	250 В	250 В

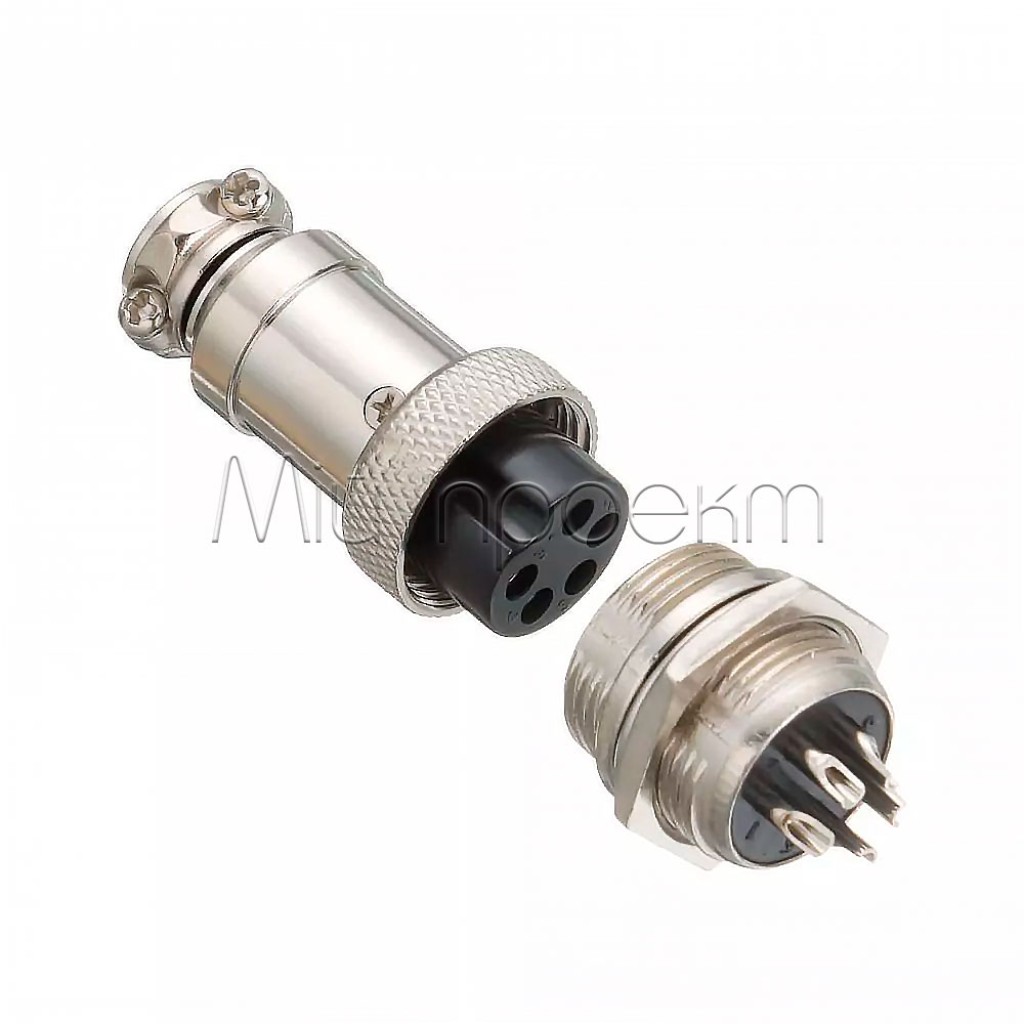

5 pin	7 А	150 В	200 В

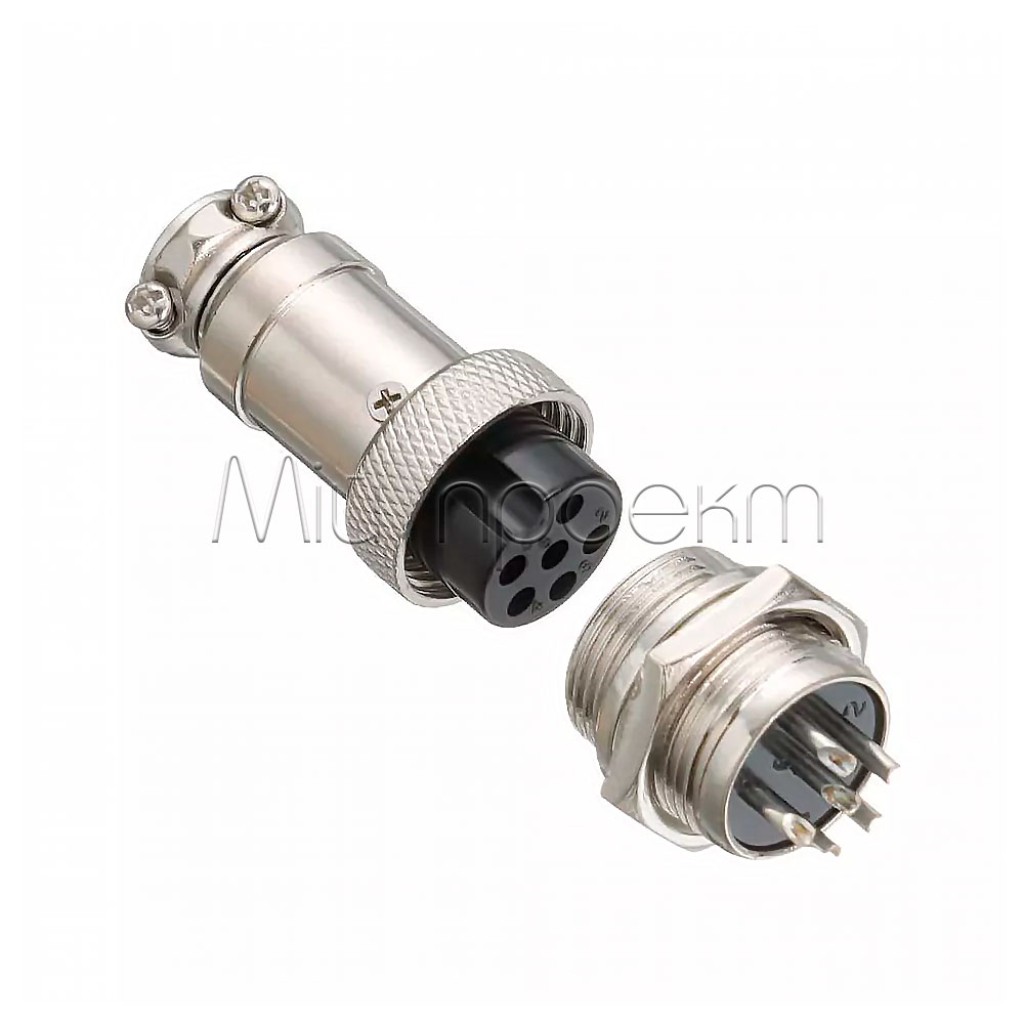

6 pin	5 А	150 В	200 В

Максимальні значення не є автоматично допустимим безперервним режимом для будь-якого кабелю та способу монтажу.

Підійде / не підійде

Підійде

для знімного підключення живлення, керувальних або сигнальних ліній у межах параметрів вибраного виконання;
для панельного кабельного з’єднання контролерів, приводів, освітлення, стендів та іншої електроніки;
для власного кабельного джгута з визначеною та перевіреною розпіновкою;
для монтажу, де різьбова муфта має запобігати випадковому роз’єднанню.

Не підійде

для з’єднання або роз’єднання під навантаженням;
для занурення у воду або відкритого монтажу без захисту кабельного вводу та контактів;
для мережі 230 В у виконанні на 5 або 6 контактів;
як готовий стандартний інтерфейс USB, Ethernet, I²C чи іншого протоколу без перевірки кабелю, рівнів і розпіновки;
для авіаційних, медичних та інших відповідальних систем без потрібної сертифікації всього з’єднувального вузла.

Приклади застосування

Знімне низьковольтне живлення

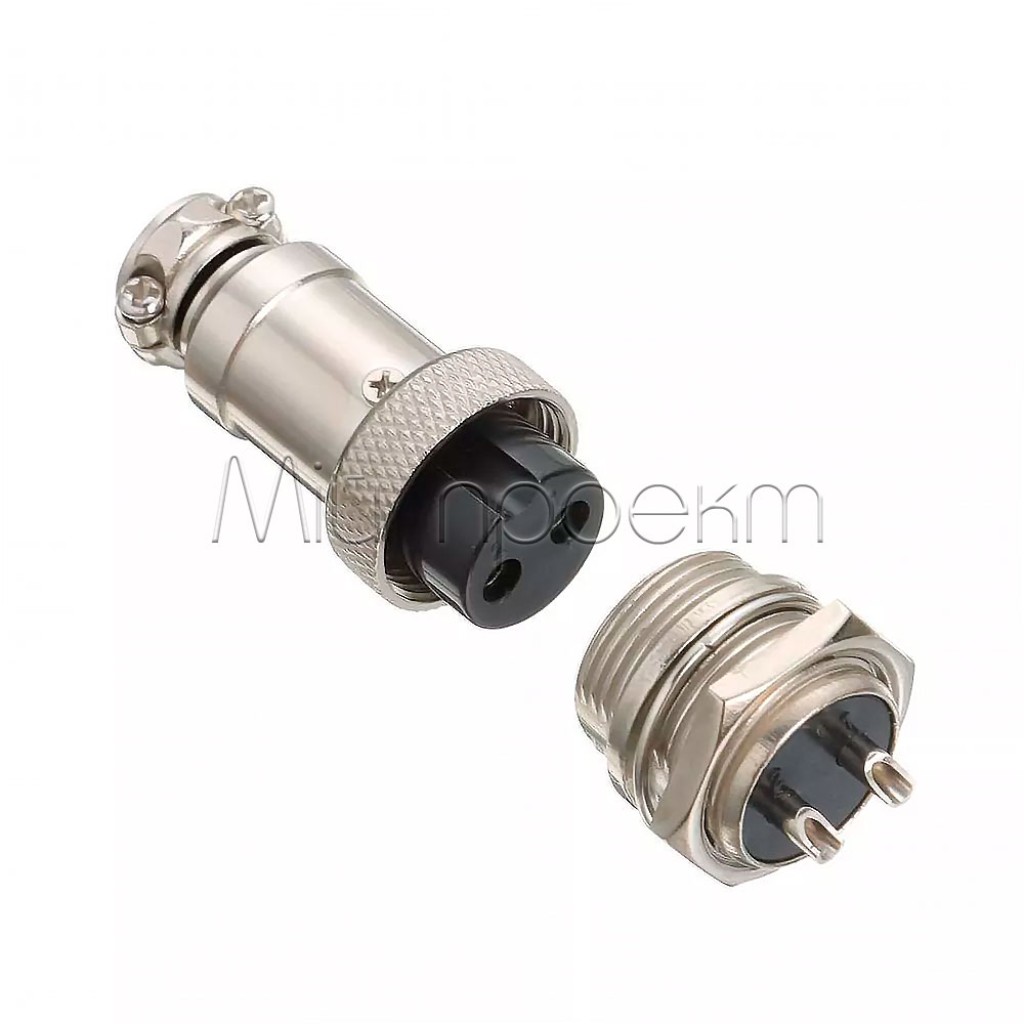

Варіант на 2 контакти можна призначити для плюса й мінуса. Полярність потрібно однаково позначити на обох половинах і перевірити до підключення навантаження.

Живлення та керування одним кабелем

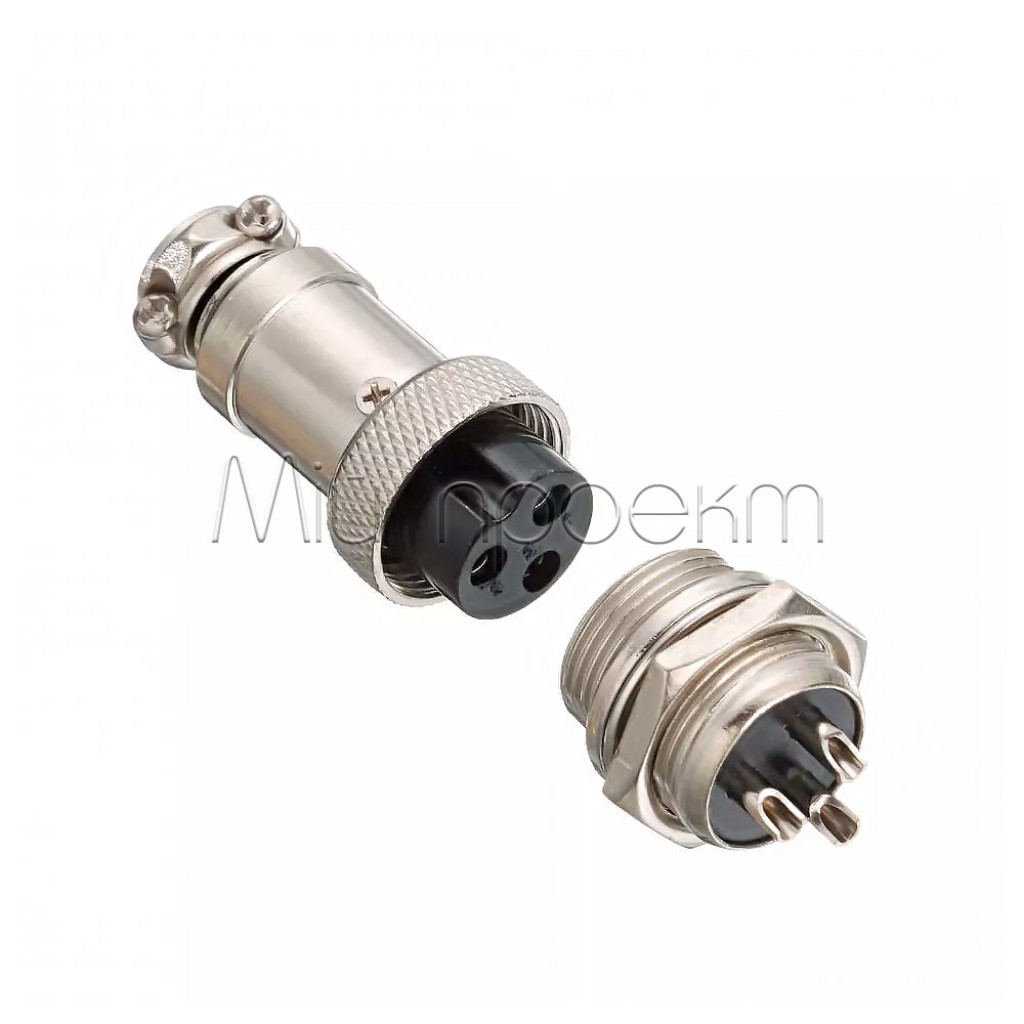

Виконання на 3–6 контактів дають змогу рознести живлення та дискретні або низькочастотні керувальні лінії, якщо напруга, струм і кабель відповідають конкретній схемі.

Чотирипровідний кроковий двигун

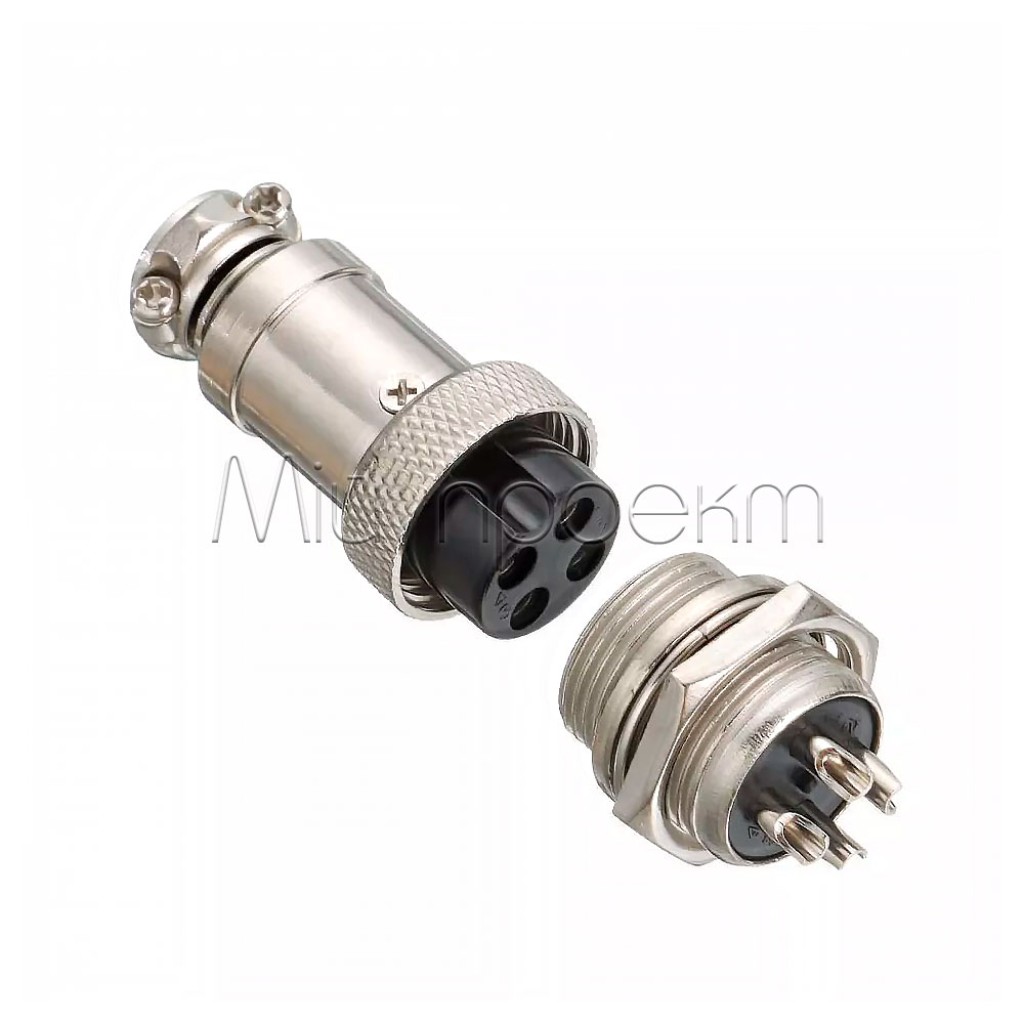

GX16-4 можна використати для двох пар обмоток біполярного двигуна. Пари проводів, струм обмоток і відповідність контактів з боку двигуна та драйвера потрібно перевірити до ввімкнення.

Підключення та перевірка

Оберіть виконання
Порахуйте потрібні провідники та виберіть один варіант на 2, 3, 4, 5 або 6 контактів. Одночасно перевірте допустимий струм і напругу саме для цієї конфігурації.
Складіть карту контактів
Запишіть призначення кожного контакту на обох половинах. Не переносіть розпіновку з іншого пристрою та не визначайте її лише за зовнішнім виглядом.
Підготуйте кабель
До паяння надягніть на кабель усі деталі корпусу, які мають пройти по проводу. Доберіть переріз за струмом і довжиною лінії; для ізоляції окремих жил можна використати термоусаджувальну трубку Ø1–4 мм.
Виконайте паяння
Працюйте за вимкненого живлення. Не залишайте оголених жил або перемичок припою між сусідніми контактами та не допускайте натягу кабелю на місце паяння.
Перевірте перед увімкненням
Прозвоніть кожну лінію, перевірте відсутність короткого замикання між контактами й правильність полярності. Стикуйте половини за ключем і зафіксуйте різьбовою муфтою.

Комплектація

Штирьова частина GX16 з вибраною кількістю контактів.
Гніздова частина GX16 з такою самою кількістю контактів.

Альтернатива за розміром

Якщо різьба фіксатора 16 мм і габарити 46 × Ø20 мм завеликі, порівняйте компактнішу пару GX12 на 2–6 контактів. GX12 і GX16 механічно не взаємозамінні, а їхні допустимі електричні параметри відрізняються.

Обмеження та безпека

5–6 pin не підходять для мережі 230 В

Номінальна напруга виконань на 5 і 6 контактів становить 150 В, а 200 В є максимальною межею. Не використовуйте ці конфігурації для побутової мережі 230 В.

З’єднуйте тільки після знеструмлення

GX16 не слід використовувати замість вимикача. Перед монтажем, стикуванням або роз’єднанням вимкніть живлення.

Не перевищуйте межу вибраного виконання

Максимальний струм становить 10 А для 2 pin, 7 А для 3–5 pin і 5 А для 6 pin. Зменшуйте робочий струм, якщо кабель тонкий або довгий, паяння нагрівається, одночасно навантажено кілька контактів чи температура підвищена.

Перевіряйте розпіновку й полярність

Невідповідне призначення контактів може подати живлення на сигнальну лінію або змінити полярність. Перед першим увімкненням перевірте обидві половини мультиметром.

IP55 не означає герметичність

Не занурюйте роз’єм у воду. Захищайте відкриті контакти, місця паяння та кабельний ввід від вологи.

FAQ

У комплекті всі варіанти на 2–6 контактів?

Ні. Під час замовлення обирається один варіант, а комплект містить штирьову та гніздову частини з відповідною кількістю контактів.

Чи має GX16 універсальну розпіновку?

GX16 не визначає полярність або функцію ліній у вашому пристрої. Призначте контакти для конкретної схеми та перевірте наскрізну відповідність мультиметром.

Чи можна постійно навантажувати роз’єм максимальним струмом?

Максимальний струм є верхньою межею для вибраного виконання. Робоче навантаження потрібно визначати з урахуванням кабелю, якості паяння, кількості навантажених контактів і температури.

Чи можна встановити GX16 надворі?

Лише з урахуванням IP55 і додатковим захистом вразливих місць. Кабельний ввід, місця паяння та роз’єднані половини не слід залишати під прямою дією води.

Чи можна використовувати GX16 у мережі 230 В?

Виконання на 5–6 контактів не підходять: їхня номінальна напруга становить 150 В. Для 2–4 pin номінальна межа 250 В, але мережевий монтаж має також відповідати вимогам до кабелю, ізоляції, корпусу, захисту від дотику та заземлення.

Чи сумісні GX16 і GX12?

Ні. Це різні механічні формати з різьбою фіксатора 16 і 12 мм відповідно. Не переносіть між ними монтажні розміри або допустимі електричні параметри.
