Плата звукового моно підсилювача TPA3110 PBTL 30 Вт

Name: Плата звукового моно підсилювача TPA3110 PBTL 30 Вт
Brand: Мій Проект
SKU: 1523
Price: 116.00 UAH
Availability: InStock

Країна-виробник: Китай Код товару: 1523

Все про товар

Опис

Характеристики

Відгуки 0

Питання0

Плата звукового моно підсилювача TPA3110 PBTL 30 Вт

В наявності

Код товару: 1523

116.00 грн

Знайшли дешевше?

-Робоча напруга-:8 - 25 В

-Опір-:Рекомендований опір динаміка: 8 Ом (також можна використовувати 4 Ом і 6 Ом)

-Максимальна потужність-:30 Вт

-Тип-:Підсилювач потужності

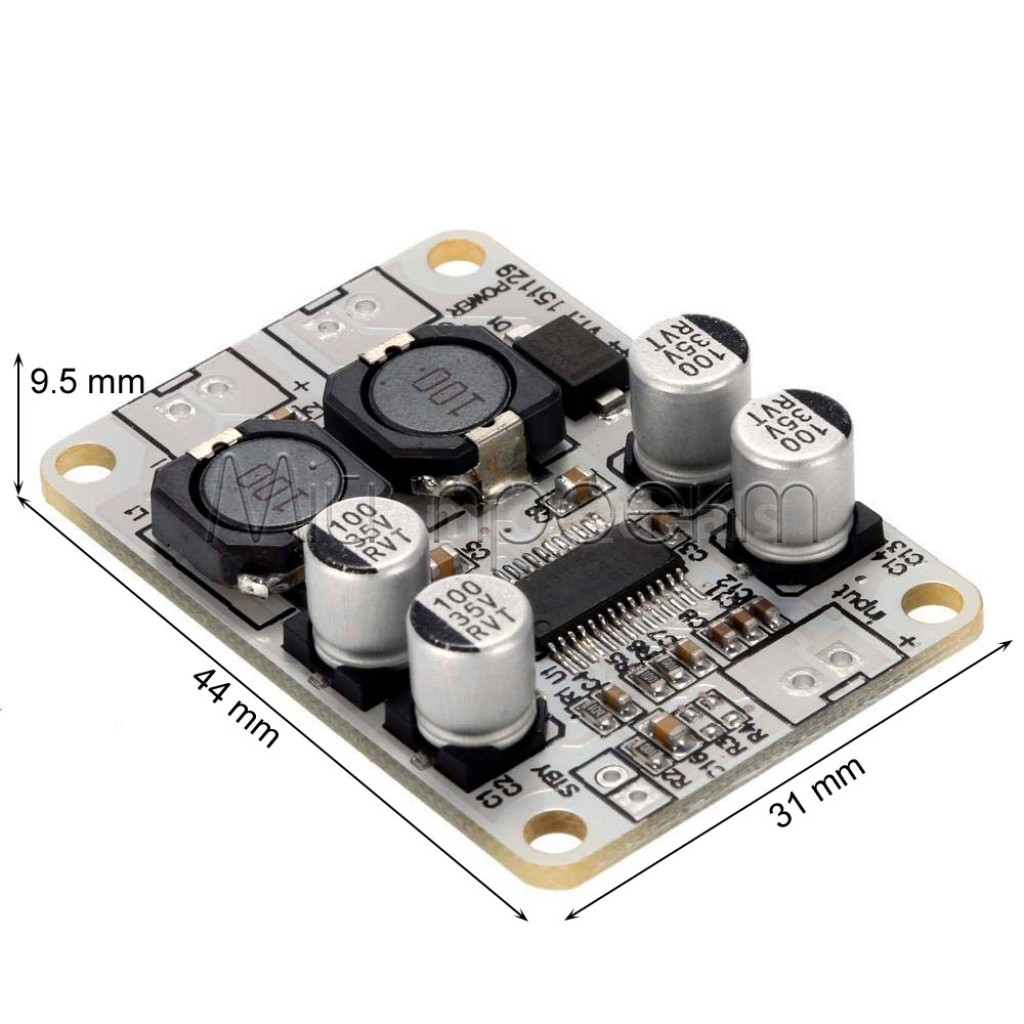

-Розміри-:44 х 31 х 9.5 мм

-Тип мікросхеми-:TPA3110

-Вага-:10 г

Доставка

Новою Поштою у відділення та поштомати

від 80 ₴

ROZETKA Delivery

Фіксована 49грн

Укрпоштою у відділення по Україні

від 45 ₴

Meest Express

від 60 ₴

Оплата

Оплата карткою

Переказ на картку

Оплата на IBAN

Безготівковий розрахунок

Післяплата

Гарантійні положення

Гарантійні зобов'язання на товари, які були паяні, не поширюються

Плата звукового моно підсилювача TPA3110 PBTL 30 Вт

Код товару: 1523

116.00 грн

Опис

🔌 Міні-підсилювач звуку TPA3110 PBTL Mono

Потужний 30 Вт моно-підсилювач для якісного звуку в компактному корпусі

Загальний опис

Міні-підсилювач TPA3110 – компактне та потужне рішення для підсилення аудіосигналу на базі високоякісної мікросхеми Texas Instruments TPA3110. Працюючи в монофонічному режимі PBTL (Parallel Bridge-Tied Load), цей мініатюрний підсилювач здатний видавати вражаючу потужність до 30 Вт, що робить його ідеальним для широкого спектру застосувань – від домашньої аудіосистеми до автомобільного аудіо та DIY проектів. Гнучкий діапазон живлення від 8В до 25В постійного струму дозволяє адаптувати підсилювач під різні умови використання, а високоякісні компоненти забезпечують чистий, детальний звук з мінімальними спотвореннями.

✅ Технічні переваги:

• Потужний вихід 30 Вт – забезпечує глибокий, насичений звук навіть при використанні з динаміками середнього розміру, достатній для озвучення малих та середніх приміщень
• Режим PBTL (Parallel Bridge-Tied Load) – оптимізує роботу підсилювача шляхом паралельного з'єднання каналів мікросхеми в мостовому режимі, що значно підвищує потужність та ефективність роботи
• Широкий діапазон живлення – працює від джерела постійного струму напругою від 8В до 25В, що забезпечує гнучкість використання в різних умовах та проектах
• Компактні розміри – мініатюрна плата дозволяє легко інтегрувати підсилювач у обмежений простір, ідеально підходить для малогабаритних аудіопроектів та портативних пристроїв
• Високоякісні компоненти – використання надійних SMD-компонентів, включаючи електролітичні конденсатори 100мкФ/35В та високоякісні індуктивності, забезпечує стабільну роботу та тривалий термін служби

🔧 Ідеальне рішення для:

Домашні аудіосистеми

Сабвуфери

DIY аудіопроекти

Автомобільне аудіо

Портативні колонки

Малогабаритні аудіосистеми

Навчальні проекти з електроніки

Модернізація побутової техніки

💡 Широкі можливості застосування:

Підсилювач для сабвуфера – завдяки монофонічній конфігурації та потужності 30 Вт, модуль ідеально підходить для використання як підсилювач для сабвуфера. Додавши фільтр низьких частот (Low-Pass Filter), ви отримаєте компактний та потужний модуль для відтворення глибоких басів у вашій аудіосистемі.
Компактна аудіосистема – поєднайте TPA3110 з якісним динаміком 4-8 дюймів, джерелом живлення та темброблоком (tone control) для створення повноцінної компактної аудіосистеми з вражаючою якістю звуку. Така система може використовуватись як настільна колонка, домашній програвач або портативний аудіопристрій.
Автомобільне аудіо – завдяки можливості живлення від 12В, цей підсилювач можна легко інтегрувати в автомобільну аудіосистему. Він відмінно підійде для підсилення сигналу окремого каналу або для створення активного сабвуфера в багажнику автомобіля, забезпечуючи насичений звук без необхідності встановлення потужної аудіосистеми.
DIY проекти – компактні розміри та простота підключення роблять TPA3110 ідеальним рішенням для саморобних проектів. Від створення розумних колонок з Wi-Fi або Bluetooth до інтеграції в існуючі аудіосистеми для підвищення їх потужності – можливості обмежені лише вашою фантазією.
Освітні цілі – цей модуль є чудовим інструментом для вивчення принципів роботи аудіопідсилювачів, проведення експериментів з електроакустикою та створення навчальних проектів з електроніки. Доступна ціна та надійність конструкції роблять його ідеальним для навчальних лабораторій та гуртків.

📦 Детальні технічні характеристики:

Базова мікросхема: TPA3110
Конфігурація: Монофонічна (Mono), режим PBTL (Parallel Bridge-Tied Load)
Максимальна вихідна потужність: 30 Вт
Діапазон робочої напруги: від 8В до 25В постійного струму

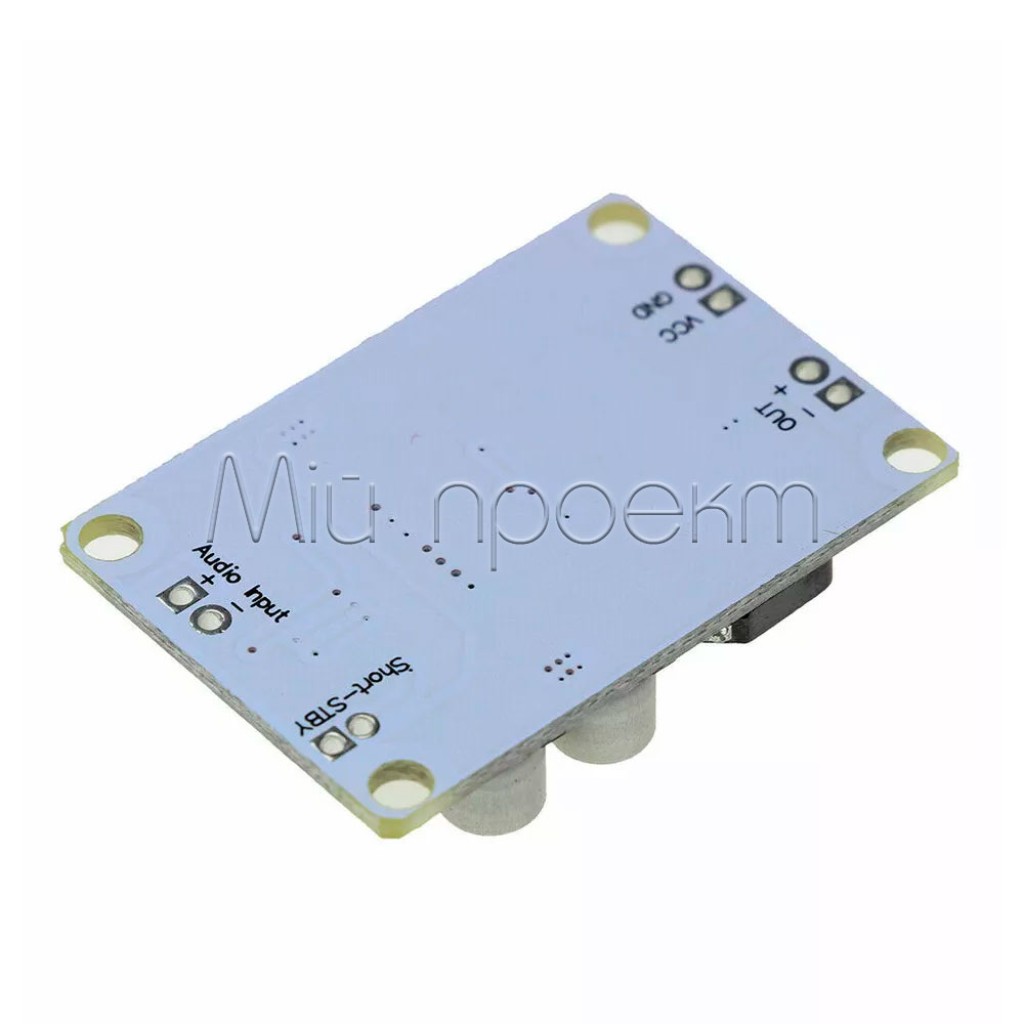

Клеми підключення:
- Живлення (VCC та GND)
- Аудіо вхід (Audio Input)
- Вихід на динамік (OUT+ та OUT-)
Додаткові функції: Режим очікування (STBY)

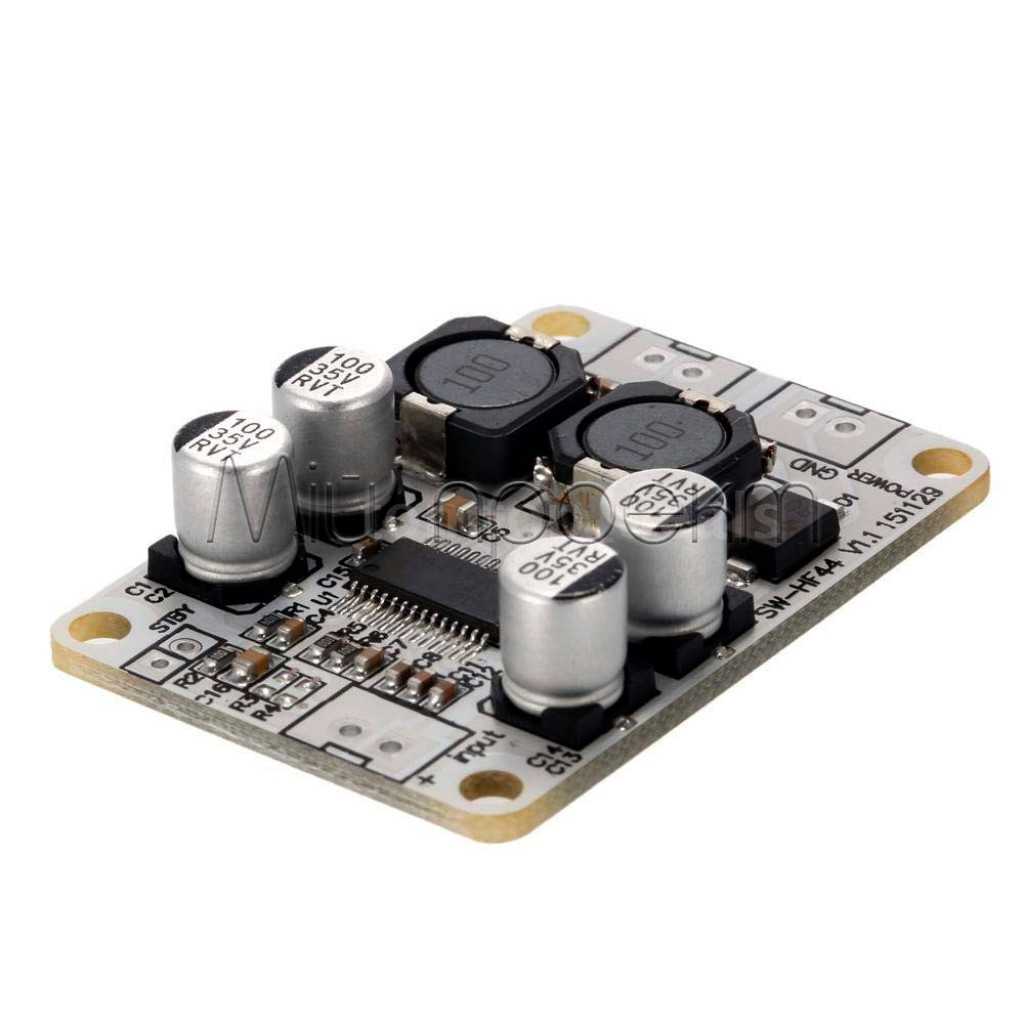

Основні електронні компоненти:
- Електролітичні конденсатори: 100мкФ/35В
- Індуктивності: 10мкГн
- SMD компоненти поверхневого монтажу
Рекомендований імпеданс динаміка: 4-8 Ом
Фізичні характеристики: Компактна плата білого кольору з отворами для кріплення
Тип вхідного сигналу: Лінійний аудіо вхід
Тип вихідного підключення: Монофонічний (один канал)

⚠️ Важливі аспекти використання:

Рекомендації щодо охолодження – при тривалій роботі на високій гучності мікросхема TPA3110 може нагріватися. Для оптимальної продуктивності та довговічності рекомендується забезпечити належне охолодження, використовуючи невеликий радіатор або встановивши модуль у корпус з достатньою вентиляцією.
Оптимізація звуку – для досягнення найкращої якості звуку рекомендується доповнити підсилювач темброблоком (tone control) для регулювання низьких і високих частот. При використанні як підсилювача сабвуфера, додайте фільтр низьких частот для фокусування на басових частотах.
Якість джерела живлення – використовуйте стабілізоване джерело живлення з достатнім запасом за струмом (рекомендується не менше 2А) для запобігання падіння напруги під час пікових навантажень, що може призвести до спотворення звуку або зменшення вихідної потужності.
Захист від короткого замикання – хоча мікросхема має вбудований захист, рекомендується уникати короткого замикання вихідних клем та забезпечити правильне підключення динаміка. Неправильне підключення може призвести до пошкодження підсилювача або зниження терміну його служби.
Підбір динаміка – для оптимальної продуктивності рекомендується використовувати динаміки з імпедансом 4-8 Ом та потужністю, що відповідає або перевищує вихідну потужність підсилювача (30 Вт). Використання динаміків з меншим імпедансом може спричинити перевантаження та перегрів підсилювача.

Міні-підсилювач TPA3110 – це ідеальне рішення для модернізації вашої аудіосистеми або створення нових DIY проектів. Компактний розмір, потужний звук та простота підключення зроблять ваші аудіопроекти ще кращими.

#TPA3110 #МініПідсилювач #МоноАмп #Аудіотехніка #DIYПроект #ПідсилювачЗвуку

Характеристики

-Основні-

-Робоча напруга-

8 - 25 В

-Опір-

Рекомендований опір динаміка: 8 Ом (також можна використовувати 4 Ом і 6 Ом)

-Максимальна потужність-

30 Вт

-Тип-

Підсилювач потужності

-Додаткові-

-Розміри-

44 х 31 х 9.5 мм

-Тип мікросхеми-

TPA3110

-Вага-

10 г
