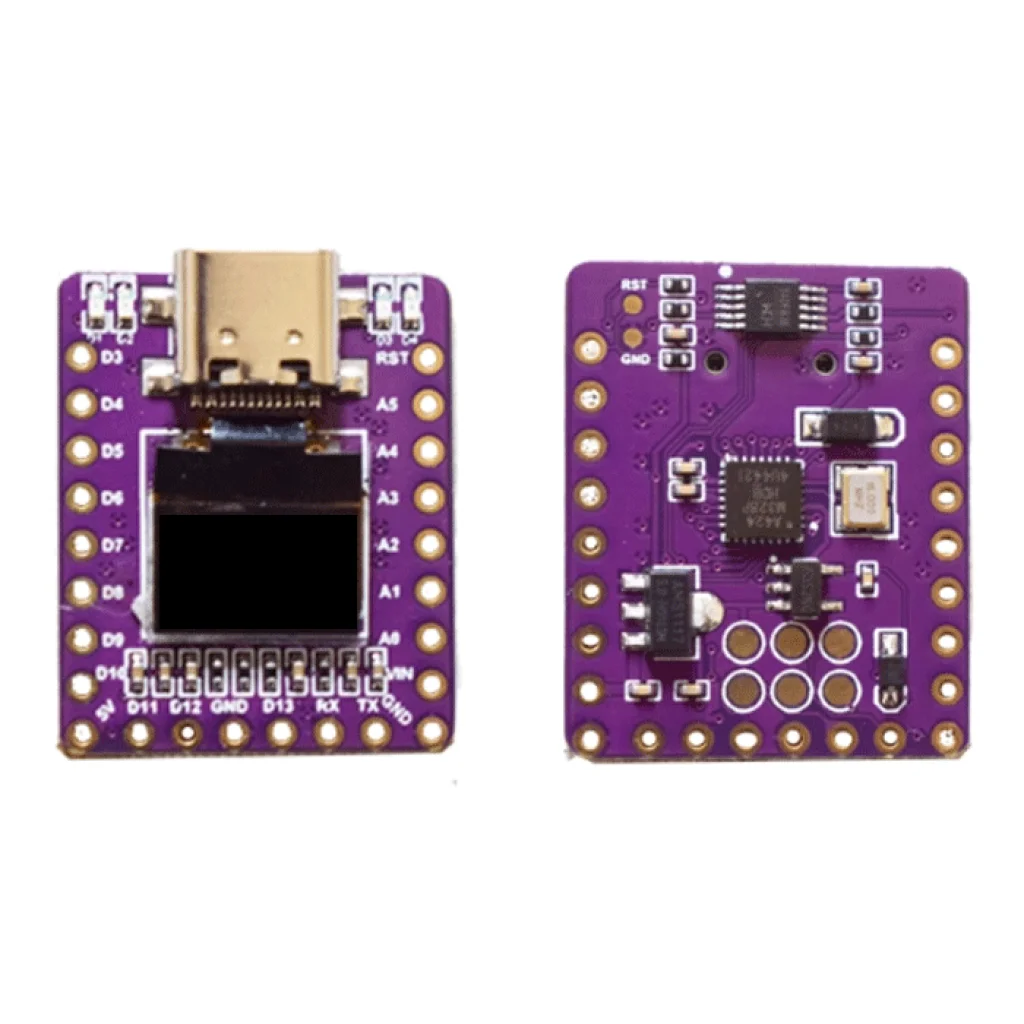

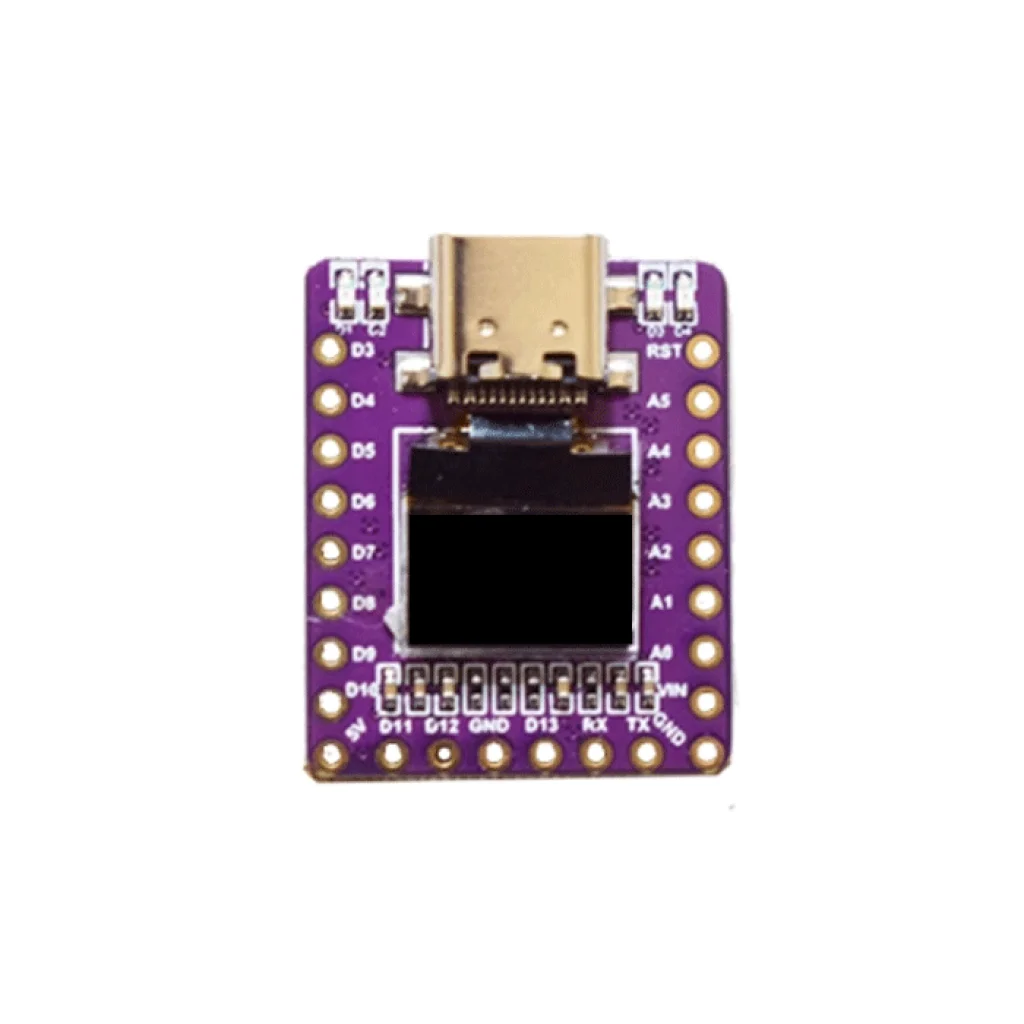

Плата Розробника з вбудованим дисплеєм Nano V3.0 mini AtMega328P TypeC

💻 Код для використання вбудованого дисплея:

Нижче наведено приклад коду для роботи з вбудованим OLED-дисплеєм 0.42" (72x40 пікселів) за допомогою бібліотеки U8g2. Код по черзі відображає текст "MyProject com ua" та смайлик, змінюючи їх кожну секунду. Координати та розміри елементів адаптовано для меншого дисплея.

#include
#include

// Ініціалізація дисплея через програмний I2C (72x40 пікселів)

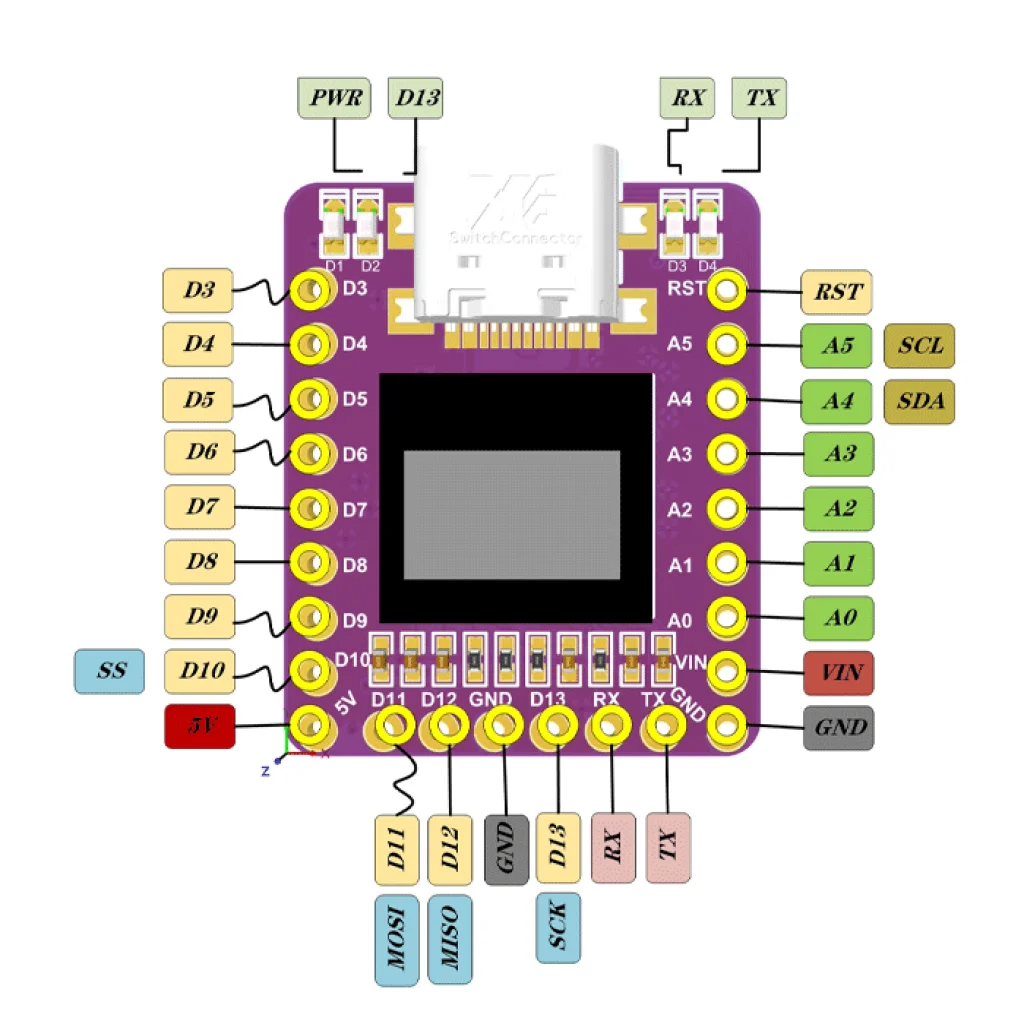

U8G2_SSD1306_72X40_ER_F_SW_I2C u8g2(U8G2_R0, A5, A4, U8X8_PIN_NONE);

bool isSmileyVisible = false;       // Початково показуємо текст, а не смайлик
unsigned long previousMillis = 0;   // Час останньої зміни стану
const unsigned long interval = 1000; // Інтервал у мілісекундах (1 секунда)
int textStep = 0;                   // Етап відображення тексту

void setup(void) {
    u8g2.setContrast(250); // Початкова контрастність
    u8g2.begin();          // Ініціалізація дисплея
    u8g2.setContrast(255); // Максимальна контрастність
}

void loop(void) {
    unsigned long currentMillis = millis(); // Отримуємо поточний час

    // Перевіряємо, чи пройшов інтервал у 1 секунду
    if (currentMillis - previousMillis >= interval) {
        previousMillis = currentMillis;      // Оновлюємо час
        if (!isSmileyVisible) {
            textStep++;                      // Переходимо до наступного етапу тексту
            if (textStep > 3) {              // Після останнього етапу показуємо смайлик
                isSmileyVisible = true;
                textStep = 0;                // Скидаємо текст для наступного циклу
            }
        } else {
            isSmileyVisible = false;         // Повертаємось до тексту після смайлика
        }
    }

    u8g2.firstPage(); // Початок малювання
    do {
        if (isSmileyVisible) {
            // Малюємо смайлик із альтернативною посмішкою
            u8g2.drawCircle(36, 20, 10, U8G2_DRAW_ALL); // Голова (велике коло), центр Y=20
            u8g2.drawDisc(32, 16, 2, U8G2_DRAW_ALL);    // Ліве око (жирна точка), центр Y=16
            u8g2.drawDisc(40, 16, 2, U8G2_DRAW_ALL);    // Праве око (жирна точка), центр Y=16

            // Посмішка
            u8g2.drawEllipse(36, 25, 6, 2, U8G2_DRAW_LOWER_RIGHT | U8G2_DRAW_LOWER_LEFT);
        } else {
            // Виводимо текст по рядках із правильними координатами
            u8g2.setFont(u8g2_font_5x7_tf); // Менший шрифт для дисплея 72x40
            if (textStep >= 1) {
                u8g2.drawStr(10, 12, "MyProject"); // Перший рядок
            }
            if (textStep >= 2) {
                u8g2.drawStr(25, 24, "com");       // Другий рядок із пропорційним відступом
            }
            if (textStep >= 3) {
                u8g2.drawStr(30, 36, "ua");        // Третій рядок із пропорційним відступом
            }
        }
    } while (u8g2.nextPage()); // Завершення малювання
}
