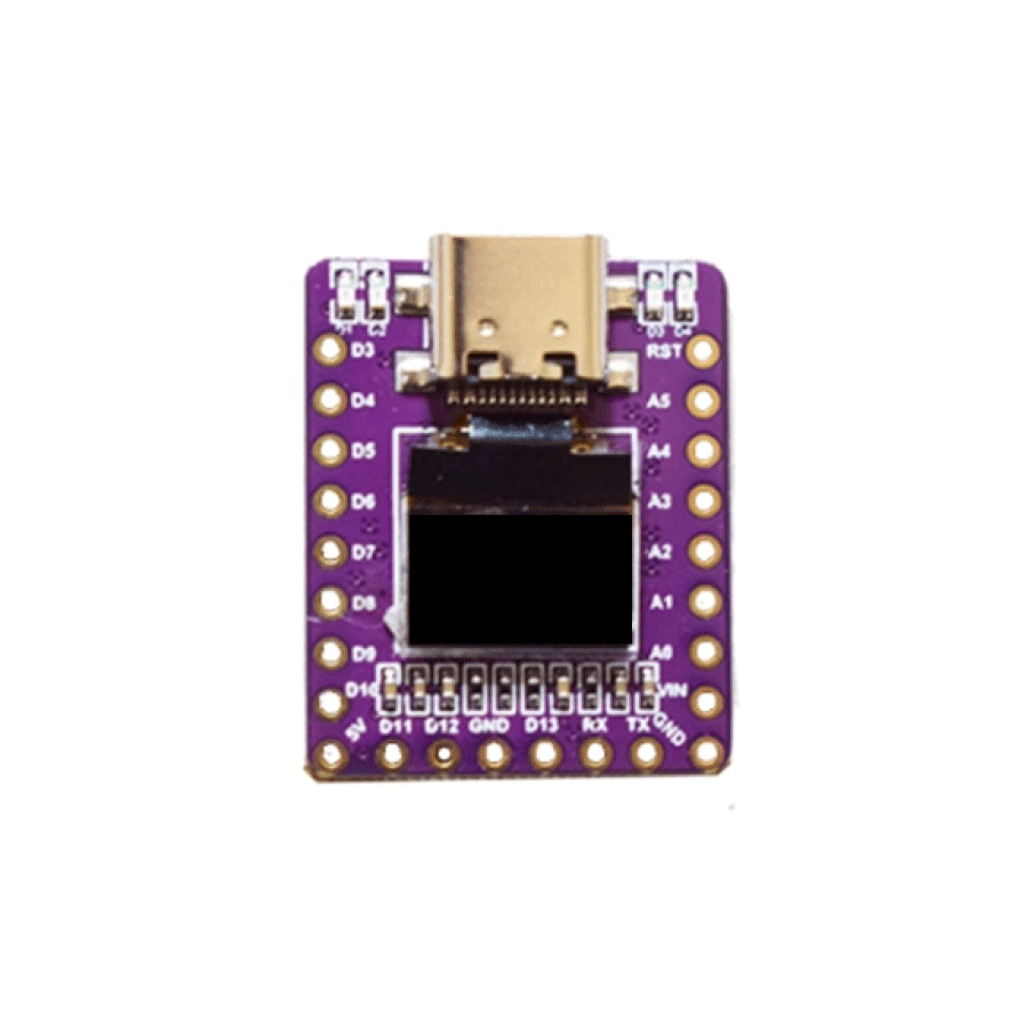

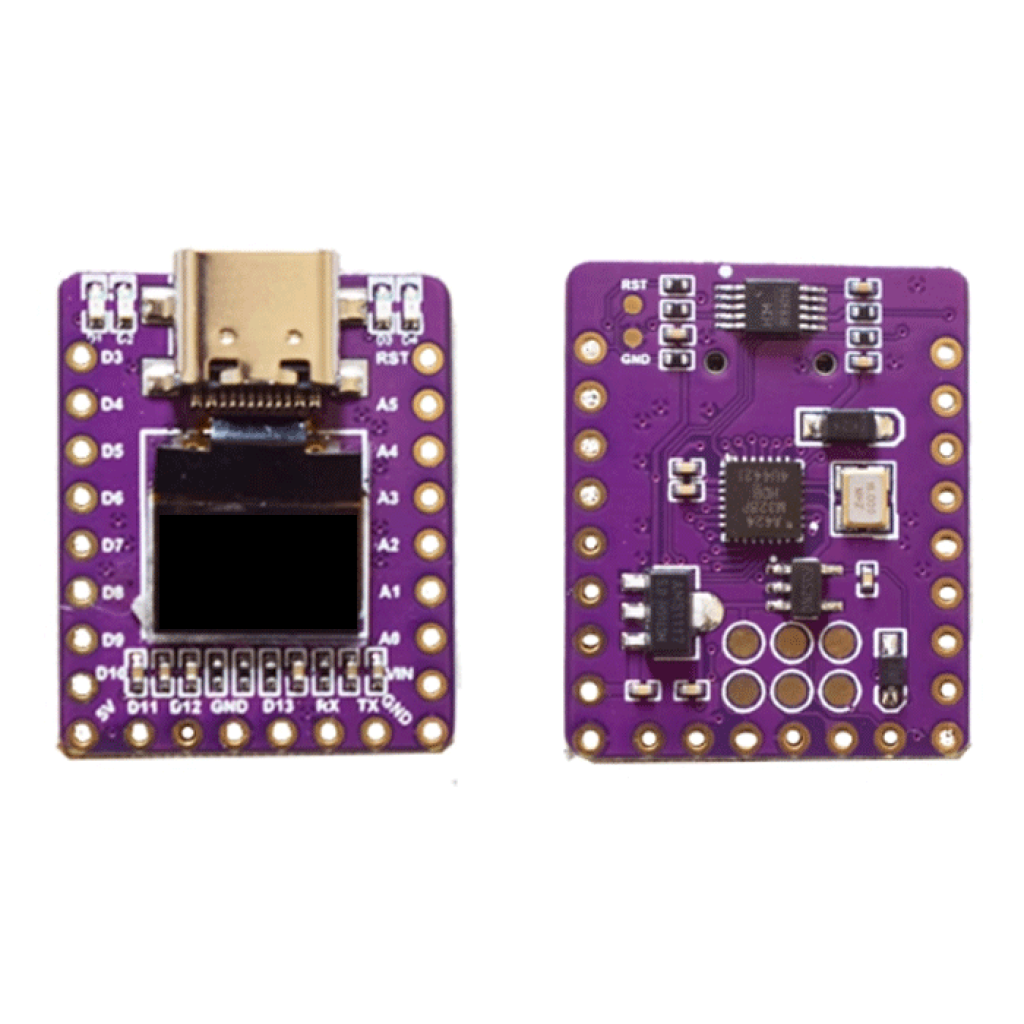

Плата Разработчика со встроенным дисплеем Nano V3.0 mini AtMega328P TypeC

💻 Код для использования встроенного дисплея:

Ниже приведен пример кода для работы с встроенным OLED-дисплеем 0.42" (72x40 пикселей) с помощью библиотеки U8g2. Код поочередно отображает текст "MyProject com ua" и смайлик, меняя их каждую секунду. Координаты и размеры элементов адаптированы для меньшего дисплея.

#include
#include

// Инициализация дисплея через программный I2C (72x40 пикселей)
U8G2_SSD1306_72X40_ER_F_SW_I2C u8g2(U8G2_R0, A5, A4, U8X8_PIN_NONE);

bool isSmileyVisible = false;       // Изначально показываем текст, а не смайлик
unsigned long previousMillis = 0;   // Время последнего изменения состояния
const unsigned long interval = 1000; // Интервал в миллисекундах (1 секунда)
int textStep = 0;                   // Этап отображения текста

void setup(void) {
    u8g2.setContrast(250); // Начальная контрастность
    u8g2.begin();          // Инициализация дисплея
    u8g2.setContrast(255); // Максимальная контрастность
}

void loop(void) {
    unsigned long currentMillis = millis(); // Получаем текущее время

    // Проверяем, прошел ли интервал в 1 секунду
    if (currentMillis - previousMillis >= interval) {
        previousMillis = currentMillis;      // Обновляем время
        if (!isSmileyVisible) {
            textStep++;                      // Переходим к следующему этапу текста
            if (textStep > 3) {              // После последнего этапа показываем смайлик
                isSmileyVisible = true;
                textStep = 0;                // Сбрасываем текст для следующего цикла
            }
        } else {
            isSmileyVisible = false;         // Возвращаемся к тексту после смайлика
        }
    }

    u8g2.firstPage(); // Начало рисования
    do {
        if (isSmileyVisible) {
            // Рисуем смайлик с альтернативной улыбкой
            u8g2.drawCircle(36, 20, 10, U8G2_DRAW_ALL); // Голова (большой круг), центр Y=20
            u8g2.drawDisc(32, 16, 2, U8G2_DRAW_ALL);    // Левое око (жирная точка), центр Y=16
            u8g2.drawDisc(40, 16, 2, U8G2_DRAW_ALL);    // Правое око (жирная точка), центр Y=16

            // Улыбка
            u8g2.drawEllipse(36, 25, 6, 2, U8G2_DRAW_LOWER_RIGHT | U8G2_DRAW_LOWER_LEFT);
        } else {
            // Выводим текст по строкам с правильными координатами
            u8g2.setFont(u8g2_font_5x7_tf); // Меньший шрифт для дисплея 72x40
            if (textStep >= 1) {
                u8g2.drawStr(10, 12, "MyProject"); // Первая строка
            }
            if (textStep >= 2) {
                u8g2.drawStr(25, 24, "com");       // Вторая строка с пропорциональным отступом
            }
            if (textStep >= 3) {
                u8g2.drawStr(30, 36, "ua");        // Третья строка с пропорциональным отступом
            }
        }
    } while (u8g2.nextPage()); // Завершение рисования
}
