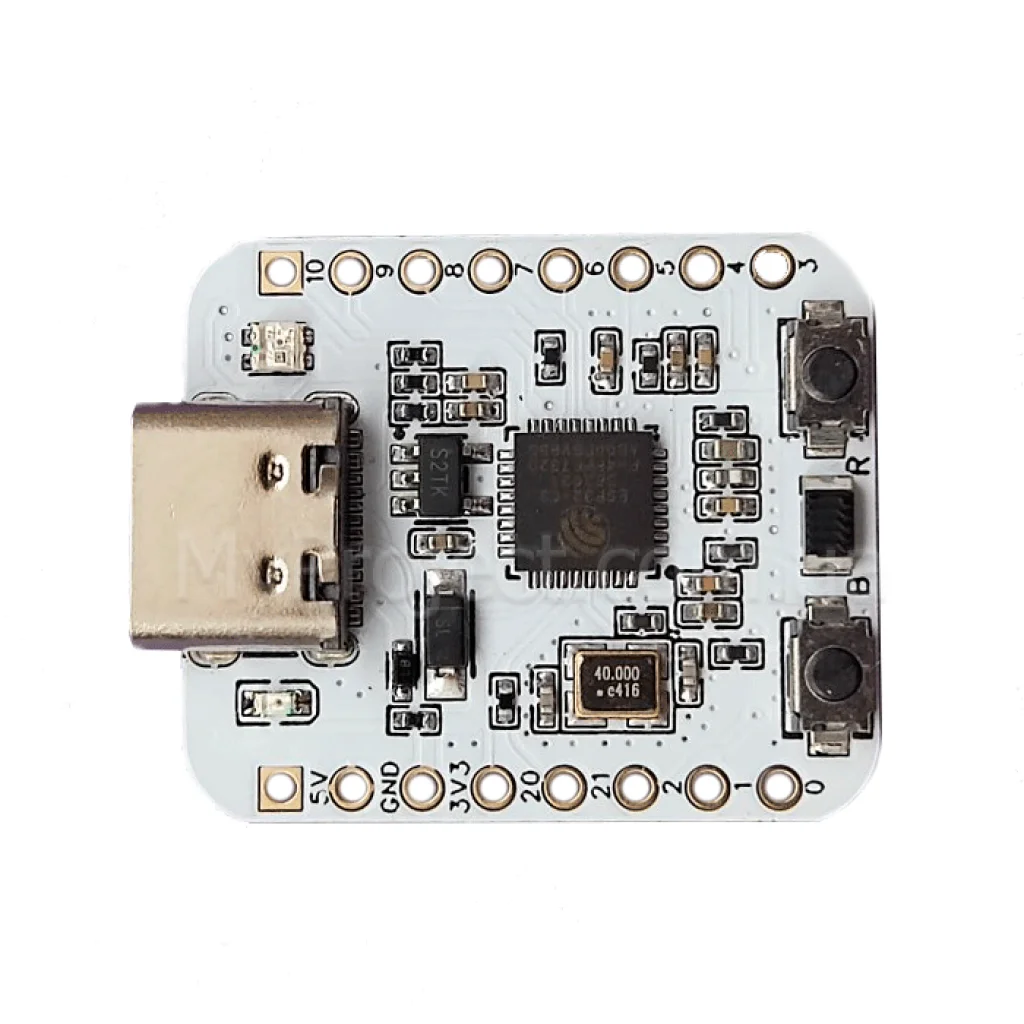

Коротко про ESP32-C3 Mini
ESP32-C3 Mini — компактна плата розробки з Wi‑Fi 2,4 ГГц, Bluetooth 5 LE, USB Type‑C та 4 МБ флеш-пам’яті. Вона підходить для бездротових датчиків, вузлів розумного дому, навчальних макетів і невеликих IoT-пристроїв.
Ключові характеристики
- Мікроконтролер
- ESP32-C3, 32-бітний одноядерний RISC‑V
- Тактова частота
- до 160 МГц [1]
- Флеш-пам’ять
- 4 МБ
- Wi‑Fi
- 2,4 ГГц, IEEE 802.11b/g/n; фізична швидкість до 150 Мбіт/с [1]
- Bluetooth
- Bluetooth 5 LE [1]
- GPIO/PWM
- 11 виведених контактів
- АЦП
- п’ять 12-бітних каналів
- Інтерфейси
- два UART, один SPI, один I²C, один I²S
- Роз’єм
- USB Type‑C
- Вхідне живлення
- 3,3–6 В на призначений вхід живлення; не на GPIO
- Струм споживання
- до 325 мА
- Антена
- вбудована керамічна
- RGB-світлодіод
- один WS2812, GPIO8
- Розміри
- 25 × 22 мм
- Робоча температура
- від −20 до +60 °C
Детальний опис та особливості
Бездротовий контролер для компактних пристроїв
ESP32-C3 поєднує одноядерний процесор RISC‑V, Wi‑Fi та Bluetooth Low Energy в одному мікроконтролері.[1] Wi‑Fi можна використовувати для передавання показань у локальну мережу, вебінтерфейсу або обміну із сервером, а Bluetooth LE — для налаштування та локального зв’язку зі смартфоном чи іншим BLE-пристроєм.
Значення 150 Мбіт/с характеризує максимальну швидкість фізичного рівня Wi‑Fi, а не гарантовану швидкість прикладної програми. Реальний обмін залежить від прошивки, протоколу, антени, завад, відстані та конфігурації мережі.
Периферія та керування

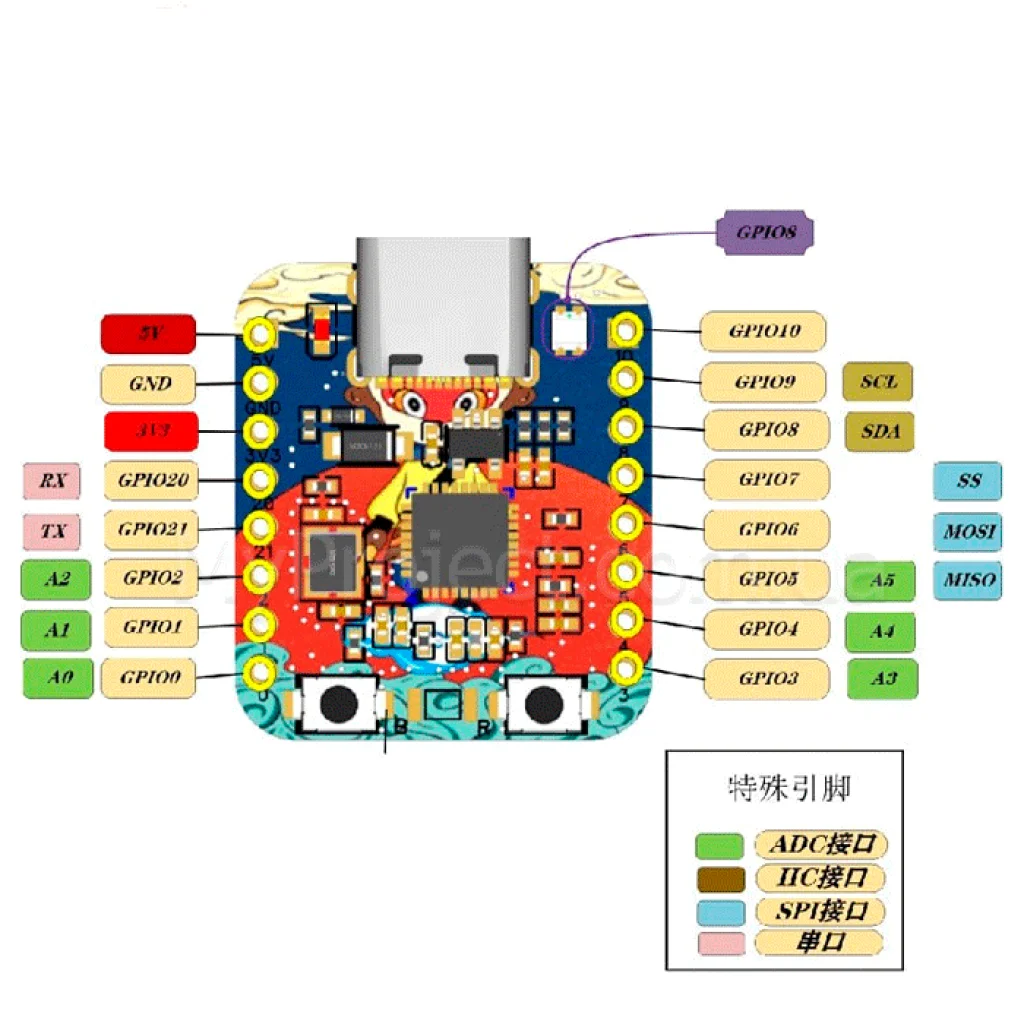

Одинадцять виведених GPIO можна розподіляти між цифровими входами й виходами, PWM та апаратними інтерфейсами. П’ять каналів 12-бітного АЦП дають змогу читати аналогові сигнали в межах допустимої для ESP32-C3 напруги. Призначення конкретних GPIO потрібно звіряти з розпіновкою плати, оскільки частина контактів виконує завантажувальні або вбудовані функції.
Вбудований адресний RGB-світлодіод WS2812 підключений до GPIO8. Його можна використовувати для індикації мережевого стану, помилок або режиму пристрою, але потрібно враховувати зайнятість GPIO8 під час підключення зовнішньої периферії.
Живлення та програмування
USB Type‑C використовується для живлення та програмування. Для завантаження прошивки потрібен USB-кабель із підтримкою передавання даних: зарядний кабель без ліній даних може живити плату, але комп’ютер не побачить програмний порт.
Зовнішню напругу 3,3–6 В подавайте тільки на призначений вхід живлення з правильною полярністю. Сигнальні контакти працюють із логікою 3,3 В; рівень 5 В на GPIO може пошкодити мікроконтролер.[1] Для стабільної роботи з активним радіоканалом зовнішнє джерело повинно мати запас за струмом; для живлення ESP32-C3 рекомендовано джерело щонайменше на 500 мА.[2]
Монтаж у макеті

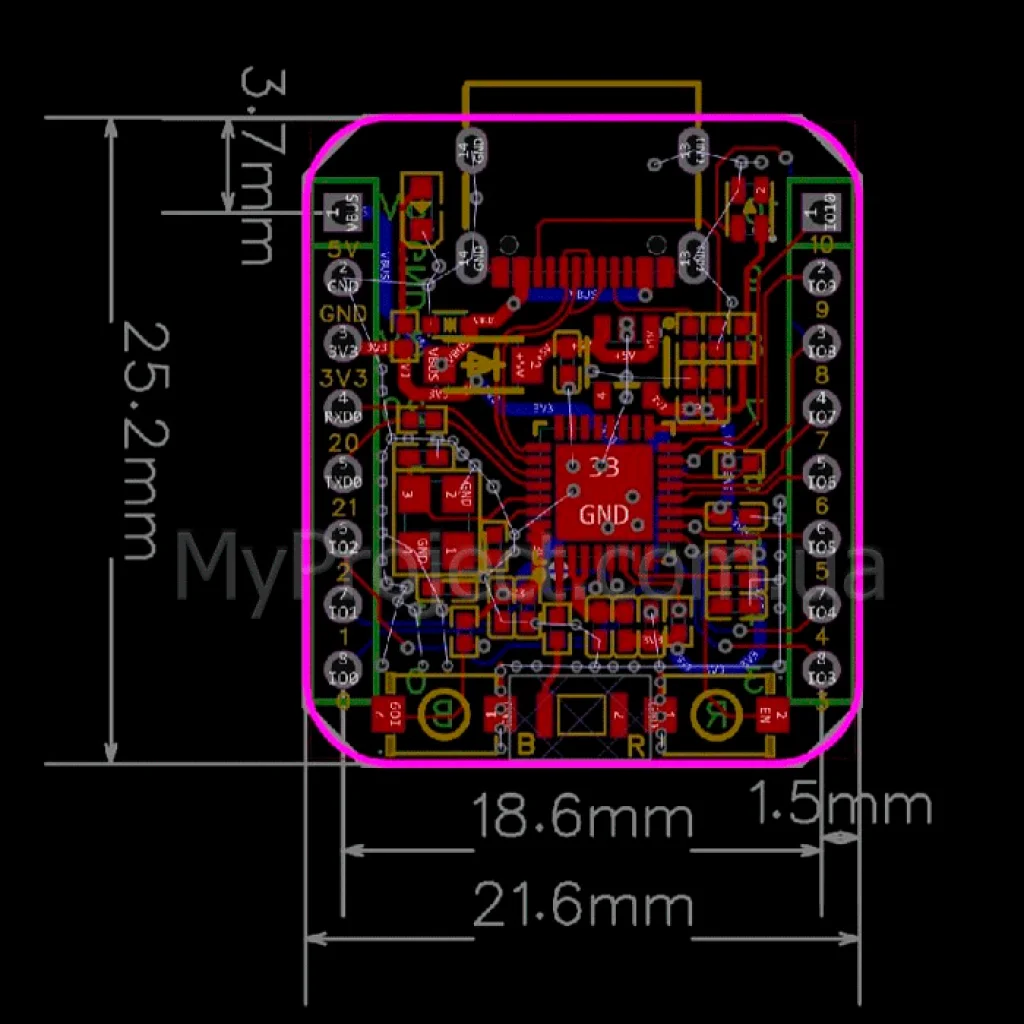

Розміри плати становлять 25 × 22 мм. Перед прямим встановленням у безпаяльну макетну плату потрібно перевірити відстань між рядами контактів і доступ до сусідніх отворів. Якщо геометрія не збігається, контролер розміщують окремо та підключають до макета перемичками.
Підійде / не підійде
Підійде
- для Wi‑Fi або Bluetooth LE датчиків і компактних IoT-вузлів;
- для локальної вебпанелі, передавання телеметрії та сповіщень;
- для навчання роботі з ESP32-C3, Arduino IDE або ESP-IDF;
- для периферії 3,3 В з I²C, SPI, UART, I²S або аналоговим виходом;
- для пристроїв, у яких плата розміром 25 × 22 мм поміщається разом із роз’ємами та проводами.
Не підійде
- для прямого підключення сигналів 5 В без перетворювача логічних рівнів;
- для безпосереднього керування двигуном, реле, потужною LED-стрічкою чи іншим навантаженням від GPIO;
- для мереж Wi‑Fi 5 ГГц або Bluetooth Classic;
- коли потрібна гарантована прикладна швидкість 150 Мбіт/с;
- для прямого встановлення в конкретну breadboard без перевірки механічної сумісності.
Приклади застосування
Бездротовий датчик
Плата може зчитувати сенсор через I²C, SPI або аналоговий вхід і передавати значення мережею Wi‑Fi. Для автономного пристрою потрібно окремо розрахувати живлення всієї схеми та режим роботи радіоканалу.
Мережевий індикатор
ESP32-C3 Mini може отримувати дані з локальної мережі та показувати стан через вбудований WS2812 або зовнішній дисплей.
Локальне BLE-налаштування
Bluetooth LE можна використати для передавання параметрів конфігурації зі смартфона без підключення пристрою до зовнішньої Wi‑Fi мережі.
Навчальний макет
Плата підходить для вивчення цифрових входів і виходів, PWM, АЦП та обміну з периферією. Починати зручніше з простого тесту послідовного порту або вбудованого RGB-світлодіода.
Підключення та перший запуск

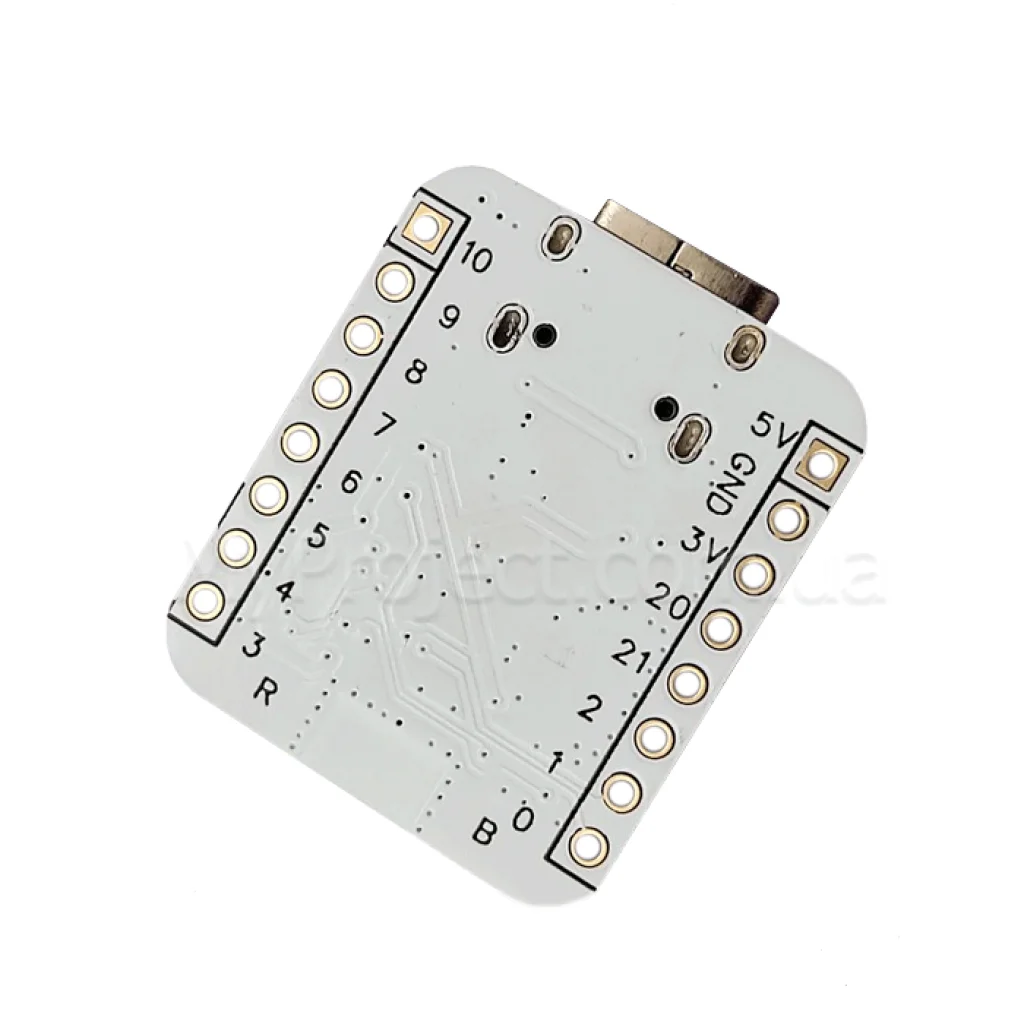

Перевірте живлення та розпіновку
До монтажу знайдіть GND, вхід живлення та потрібні GPIO за написами на платі. Не переносіть порядок контактів зі схеми іншої версії ESP32-C3 Mini або SuperMini.
Підключіть інформаційний USB-кабель
З’єднайте USB Type‑C з комп’ютером і перевірте появу програмного порту. Якщо плата отримує живлення, але порт відсутній, спочатку перевірте кабель із гарантованою підтримкою передавання даних.
Налаштуйте середовище
Установіть актуальну підтримку ESP32 від Espressif та виберіть сумісний профіль ESP32-C3.[3] Перевірте вибраний порт і параметри флеш-пам’яті перед завантаженням.
Завантажте простий тест
Почніть із короткої програми для послідовного порту або RGB-світлодіода на GPIO8. Якщо автоматичне завантаження не починається, скористайтеся кнопками BOOT і RESET відповідно до їхнього маркування та режиму завантаження вибраного середовища.
Додайте периферію
Підключайте модулі при вимкненому живленні. Перевірте спільну землю, допустиму напругу, логічний рівень і зайнятість GPIO, а вже потім додавайте бібліотеку та основну програму.
Сумісні товари та аксесуари
- Для індикації можна вибрати OLED 0,91″ 128 × 32 з I²C або OLED 0,96″ 128 × 64. Для другого дисплея виберіть виконання з потрібним інтерфейсом — 4Pin I²C або 7Pin SPI.
- Для метеостанції чи реєстратора тиску можна використати модуль BMP280 з рекомендованим підключенням 3,3 В.
- Для допоміжної схеми з датчиками, кнопками та резисторами підійде макетна плата на 400 отворів; ESP32-C3 Mini за потреби розміщують поряд і з’єднують перемичками.
Обмеження та безпека
GPIO не призначені для логіки 5 В
Підключайте сигнальні лінії на рівні 3,3 В. Для периферії з виходами 5 В використовуйте відповідний перетворювач рівнів; діапазон живлення плати 3,3–6 В не захищає GPIO.
Не плутайте входи живлення
Зовнішню напругу подавайте лише на призначений контакт живлення, а не на 3V3 або сигнальний GPIO. Перед одночасним підключенням USB Type‑C та зовнішнього джерела потрібно перевірити схему розв’язки живлення плати.
Силове навантаження потребує драйвера
GPIO призначені для логічних сигналів. Реле, двигуни, соленоїди та потужні світлодіоди підключайте через відповідний драйвер, окреме живлення та захист від імпульсів.
Не заважайте завантаженню
Периферія на завантажувальних контактах не повинна примусово встановлювати неправильні логічні рівні під час увімкнення або скидання. Якщо плата перестала запускатися після підключення модуля, від’єднайте його та перевірте призначення GPIO.
Залишайте антену відкритою
Не закривайте ділянку керамічної антени металом і не розміщуйте її впритул до великих провідних поверхонь. Корпус, завади та орієнтація плати впливають на дальність Wi‑Fi і Bluetooth.
Дотримуйтеся температурного діапазону
Експлуатуйте плату від −20 до +60 °C. У закритому корпусі врахуйте нагрівання стабілізатора, мікроконтролера та зовнішніх силових компонентів.
FAQ
Чи можна підключати датчики з логікою 5 В?
Не напряму. Сигнальні контакти ESP32-C3 працюють із рівнем 3,3 В, тому для виходів 5 В потрібен сумісний перетворювач рівнів або інше перевірене узгодження.
Чи працює плата з Wi‑Fi 5 ГГц і Bluetooth Classic?
Ні. ESP32-C3 підтримує Wi‑Fi 2,4 ГГц і Bluetooth 5 Low Energy; підтримки Wi‑Fi 5 ГГц та Bluetooth Classic немає.
Чи забезпечить плата 150 Мбіт/с у програмі?
Ні, 150 Мбіт/с — максимальна швидкість фізичного рівня 802.11n. Прикладна швидкість буде нижчою та залежатиме від протоколу, мережі, сигналу й прошивки.
Чому комп’ютер не бачить плату через USB Type‑C?
Спочатку перевірте інформаційний USB-кабель, порт комп’ютера, вибраний профіль ESP32-C3 та програмний порт. Кабель лише для заряджання може подавати живлення без передавання даних.
Чи можна вставити ESP32-C3 Mini прямо в breadboard?
Пряму сумісність не слід припускати лише за кроком штирів: перевірте ширину між рядами й доступ до сусідніх контактів. Якщо геометрія не підходить, розмістіть плату окремо та підключіть її перемичками.
Який GPIO керує вбудованим RGB-світлодіодом?
Вбудований WS2812 підключений до GPIO8. У програмі задайте один адресний світлодіод і врахуйте, що цей GPIO уже має навантаження на платі.
Документи та джерела
- Espressif Systems, ESP32-C3 Series Datasheet, version 2.4 — архітектура процесора, частота, Wi‑Fi 2,4 ГГц, Bluetooth 5 LE, теоретична швидкість фізичного рівня та електричні межі ESP32-C3.
- Espressif Systems, ESP32-C3 Hardware Design Guidelines: Schematic Checklist — вимоги до живлення ESP32-C3 та запасу струму джерела.
- Espressif Systems, Arduino ESP32: Installing — встановлення офіційної підтримки ESP32 в Arduino IDE.
